출력 및 하드웨어 컨트롤

스피커 출력​

iD24에는 4개의 밸런스 라인 출력이 있습니다. 일반적인 모니터 구성에서는 출력 1+2를 메인 스피커에, 출력 3+4를 대체 스피커 페어에 연결할 수 있습니다.

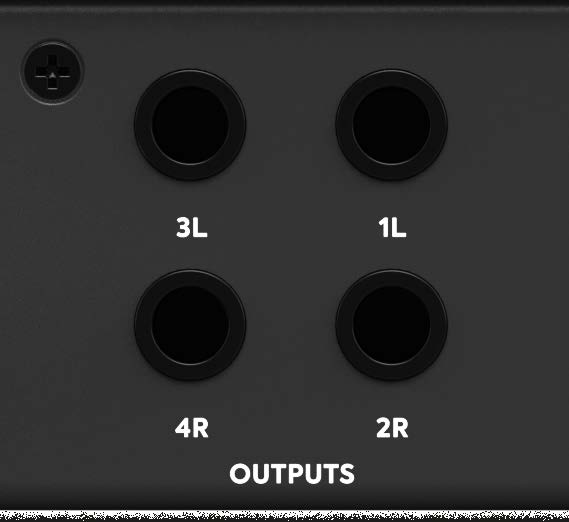

후면 스피커 출력

대형 하드웨어 인코더는 iD 소프트웨어를 통해 현재 할당된 모니터 경로를 제어합니다. 라우팅 및 Alt 동작은 출력을 물리적으로 다시 배선하는 대신 소프트웨어에서 설정합니다. 밸런스 라인 출력은 Routing Matrix에서 설정하면 외부 멀티 헤드폰 앰프와 같은 다른 라인 레벨 장치에도 연결할 수 있습니다.

헤드폰 출력​

전면 패널에는 1/4인치 헤드폰 소켓 하나와 3.5 mm 헤드폰 소켓 하나가 있습니다. 두 소켓은 동일한 스테레오 헤드폰 신호를 출력하며 동시에 사용할 수 있습니다. 서로 독립적인 헤드폰 믹스로 할당할 수는 없습니다.

전용 고전류 헤드폰 앰프는 다양한 임피던스의 헤드폰을 구동하도록 설계되었으며, 전용 헤드폰 노브로 레벨을 조정합니다.

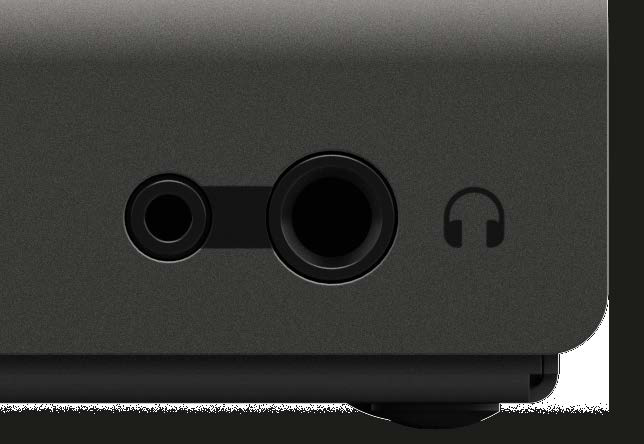

듀얼 헤드폰 소켓

iD 버튼과 ScrollControl​

iD 버튼을 눌러 ScrollControl을 활성화합니다. 그러면 대형 인코더를 호환되는 화면 컨트롤의 스크롤 휠처럼 사용할 수 있습니다. 마우스 포인터를 스크롤 휠 조정을 지원하는 DAW 또는 플러그인 컨트롤 위에 놓고 인코더를 돌리십시오. ScrollControl은 호스트 애플리케이션이 스크롤 휠 조정을 지원해야 하므로 모든 컨트롤/DAW에서 동작하는 것은 아닙니다.

Dim 및 Cut​

  • DIM은 System Panel에서 설정한 양만큼 모니터 레벨을 낮춥니다.
  • CUT은 모니터 출력을 음소거합니다.

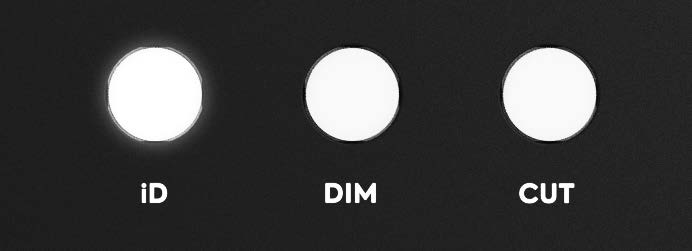

iD, Dim 및 Cut 컨트롤

기능 키​

F1, F2, F3에는 iD 소프트웨어에서 지원되는 모니터/Mixer 기능을 할당할 수 있습니다. 할당 방법은 마스터 섹션을 참조하십시오.

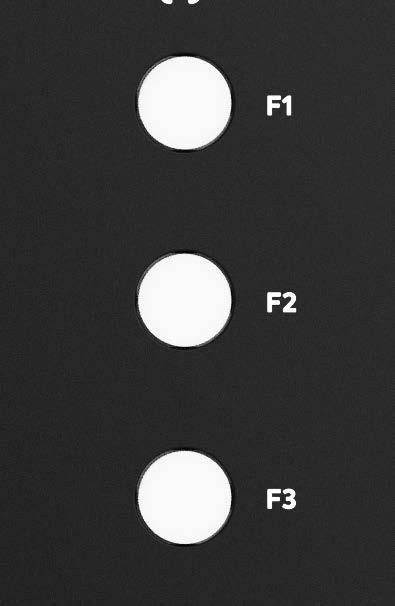

F1, F2 및 F3 기능 키

하드웨어 미터링​

전면 패널 LED 미터는 Main Mix의 레벨을 표시합니다.

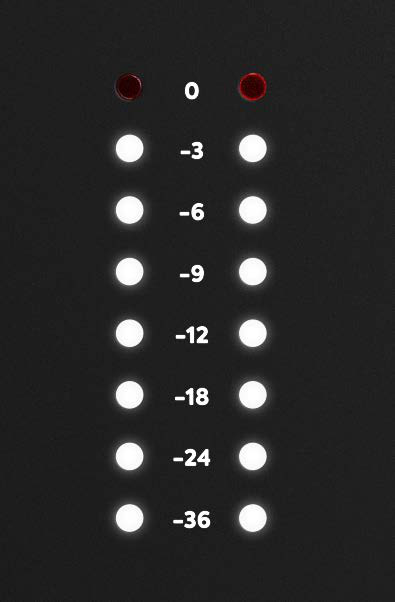

iD24 메인 하드웨어 미터

USB 상태 LED​

흰색 USB 상태 LED는 안정적인 USB 통신 상태를 나타냅니다. 정상 사용 중 LED가 꺼지면 USB 연결, 케이블 및 호스트 포트를 확인하십시오.

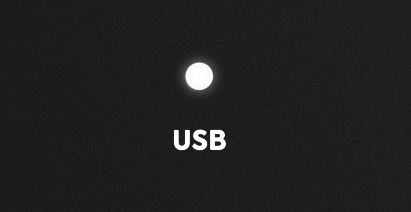

USB 상태 표시

Kensington 잠금 장치​

섀시에는 적절한 보안 케이블을 연결할 수 있는 Kensington 호환 보안 슬롯이 있습니다.

소프트웨어 Mixer 및 채널 기능으로 계속하십시오.
