iD24 のリファレンス仕様を以下に示します。
マイクプリアンプ
| 仕様 | 値 |
|---|
| ゲインレンジ | 0 ～ +58 dB |
| 最大入力レベル | +12 dBu |
| 入力インピーダンス | 3 kΩ バランス |
| Crosstalk | < −100 dBu @ 1 kHz / 10 kHz |
| THD+N | 0.0015%, −96 dB |
| EIN | −130 dBu A特性 |
| CMRR | > 75 dB @ 1 kHz |
| SNR | 97.5 dB 非補正; 100 dB A特性 |
| 周波数特性 | ±0.5 dB, 10 Hz–40 kHz |
| Pad | −10 dB |
| HPF | 100 Hz |
| ファンタム電源 | 48 V ±4 V, 10 mA/チャンネル |
XLR: 2番ピンホット、3番ピンコールド、1番ピンシールド。
ライン入力
| 仕様 | 値 |
|---|
| ゲインレンジ | −10 ～ +48 dB |
| 最大入力レベル | +22 dBu |
| 入力インピーダンス | 10 kΩ バランス |
| THD+N | 0.0013%, −97 dB |
TRS: Tip ホット、Ring コールド、Sleeve シールド。
インストゥルメント入力
| 仕様 | 値 |
|---|
| ゲインレンジ | 0 ～ +58 dB |
| 最大入力レベル | +12 dBu |
| 入力インピーダンス | 500 kΩ アンバランス |
| THD+N | 0.0075%, −82 dB |
| SNR | 95 dB 非補正; 97.5 dB A特性 |
| 周波数特性 | ±0.5 dB, 10 Hz–40 kHz |
TS: Tip 信号、Sleeve シールド。
Insert Send / Return
- Insert Send 出力インピーダンス: < 100 Ω バランス。
- Insert Send 最大レベル: +22 dBu。
- Insert Return / ADC 入力インピーダンス: > 10 kΩ バランス。
- ダイレクト ADC 基準レベル: +12.5 dBu = 0 dBFS。
ADC
| 仕様 | 値 |
|---|
| 最大レベル | +12.5 dBu = 0 dBFS |
| Crosstalk | −135 dB @ 1 kHz; −125 dB @ 10 kHz |
| 周波数特性 | ±0.2 dB, 10 Hz ～ Fs/2 |
| THD+N | 0.0004%, −108 dB |
| ダイナミックレンジ | 122 dB A特性 |
| 入力インピーダンス | > 10 kΩ バランス |
DAC / ライン出力
| 仕様 | 値 |
|---|
| 最大出力レベル | +12 dBu = 0 dBFS |
| THD+N | 0.0003%, −110 dB |
| ダイナミックレンジ | 126.5 dB A特性 |
| Crosstalk | −130 dB @ 1 kHz; −115 dB @ 10 kHz |
| 周波数特性 | ±0.1 dB, 10 Hz ～ Fs/2 |
| 出力インピーダンス | < 100 Ω バランス |
ヘッドフォン出力
| 仕様 | 値 |
|---|
| 最大出力レベル | +18.5 dBu = 0 dBFS |
| THD+N | 0.0006%, −104 dB |
| ダイナミックレンジ | 124 dB A特性 |
| Crosstalk | −117 dB @ 1 kHz; −101 dB @ 10 kHz |
| 周波数特性 | ±0.2 dB, 10 Hz ～ Fs/2 |
| 出力インピーダンス | < 50 Ω アンバランス |
| 30 Ω 負荷時の最大値 | 2.63 V peak / 1.87 V RMS / 232 mW |
| 60 Ω 負荷時の最大値 | 4.28 V peak / 3.03 V RMS / 295 mW |
| 600 Ω 負荷時の最大値 | 7.91 V peak / 5.6 V RMS / 104 mW |
1/4インチと 3.5 mm の端子には、同じステレオヘッドフォン信号が出力されます。
USB オーディオ
- USB Type-C 接続。
- USB 2.0 High Speed オーディオ転送。
- 最大10 USB 入力チャンネル: アナログ2 + デジタル最大8。
- 最大14 USB 出力チャンネル: ホスト / 再生パス6 + デジタル出力チャンネル最大8。
- 付属ケーブル: 1 m USB Type-C - Type-C ケーブル。
光デジタル I/O
- ADAT: 44.1/48 kHz で8チャンネル。
- ADAT SMUX: 88.2/96 kHz で4チャンネル。
- S/PDIF: 44.1/48/88.2/96 kHz で2チャンネル。
- Word Clock: BNC 出力、44.1–96 kHz。
DSP ミキサーレイテンシー
| サンプルレート | DSP ミキサーレイテンシー |
|---|
| 44.1 kHz | 0.344 ms |
| 48 kHz | 0.312 ms |
| 88.2 kHz | 0.188 ms |
| 96 kHz | 0.177 ms |

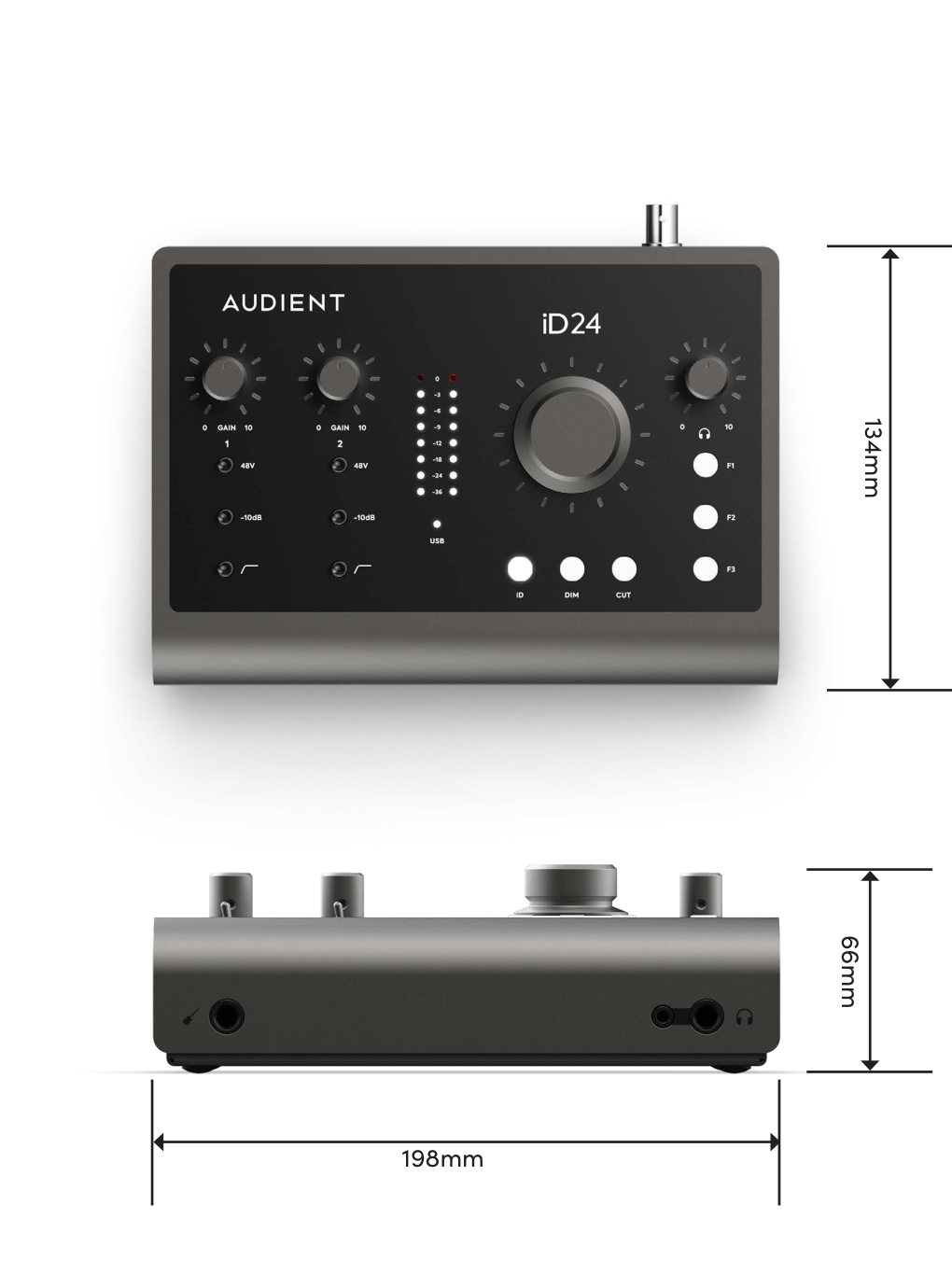

外形寸法
- 幅: 198 mm
- 奥行き: 134 mm
- 高さ: 66 mm
