システムパネル、Routing、Talkback

システムパネルには、iD24 のデジタル、モニタリング、出力ルーティングに関する全体設定があります。

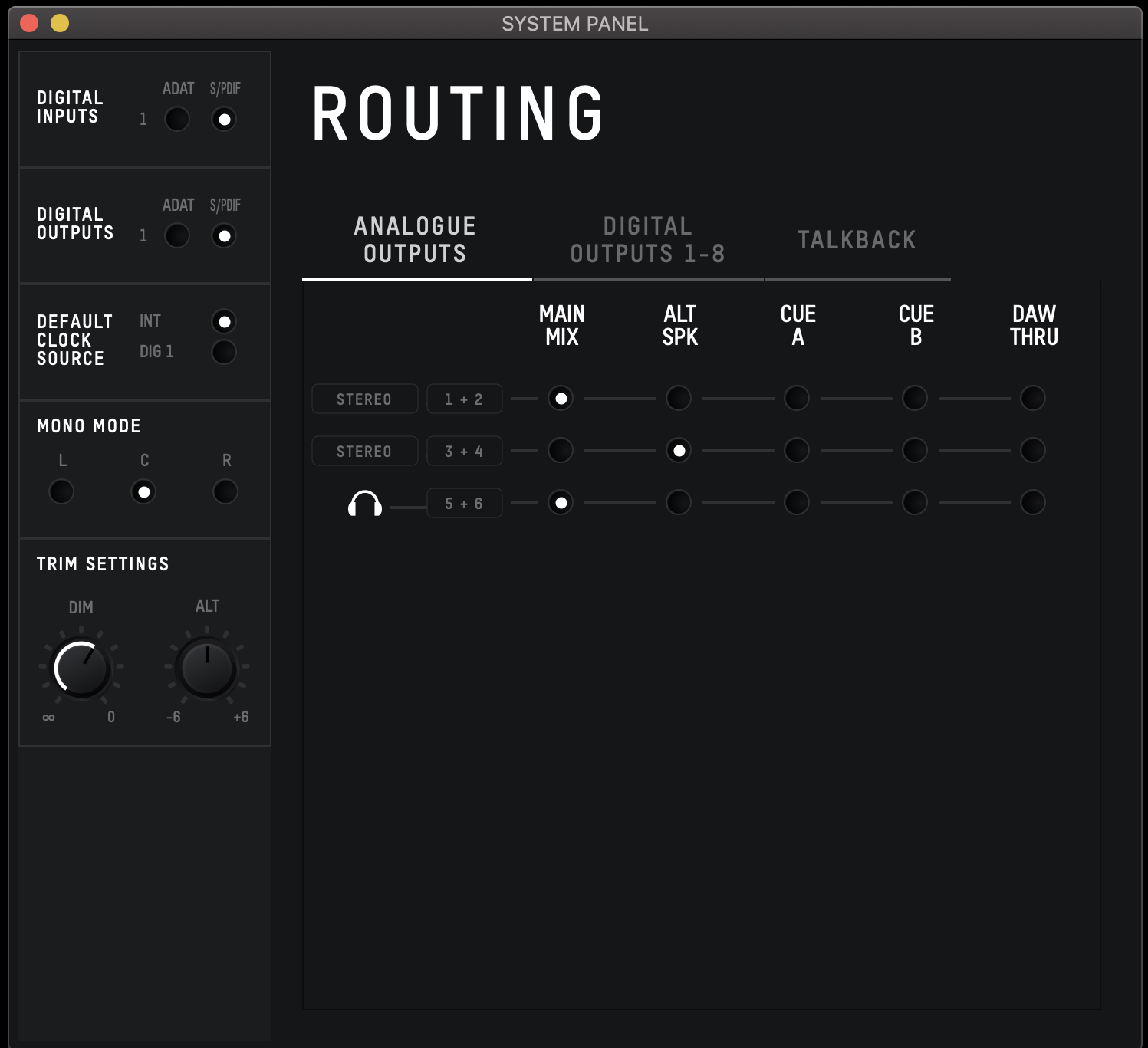

iD24 System Panel

デジタル I/O フォーマット​

光入出力モードとして ADAT または S/PDIF を選択します。チャンネル数とクロックのルールは デジタル I/O とクロッキング を参照してください。

Preferred Clock Source​

Internal または Optical を選択します。外部ソースの横にあるステータスインジケーターは、有効な外部クロックを検出しているか、サンプルレートが正しいかを示します。

Mono モード​

Mono が有効な場合、システムパネルで利用可能な iD ソフトウェアの設定に従い、合成されたモノ信号を左モニター、右モニター、または両方へ送るかを設定します。

DIM レベル​

DIM 有効時に適用される減衰量を設定します。

ALT スピーカーレベル​

ALT スピーカーパスへ切り替えたときのレベルオフセットを設定し、2組のスピーカーシステムの音量を合わせられます。

Routing Matrix​

設定する出力先に応じて、該当する Analogue Outputs、Digital Output、Talkback のルーティング項目から Routing Matrix を開きます。

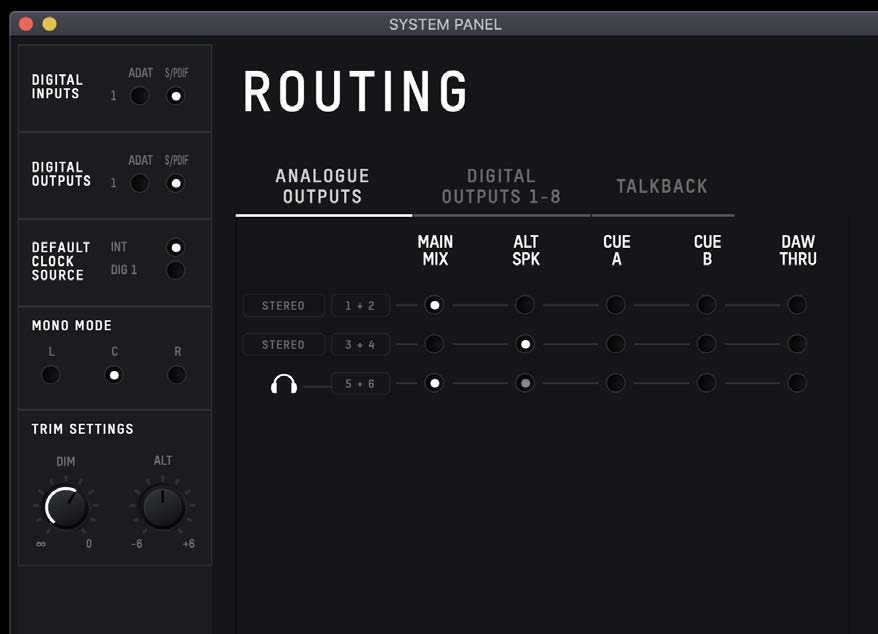

iD24 出力ルーティングパネル Routing Matrix

利用可能なルーティングソースには次があります。

  • Main Mix - iD ミキサーの現在のメイン Mix。
  • Alt - ALT スピーカー動作を通してルーティングされたメイン Mix。
  • Cue A / Cue B - 対応する Cue ミックス。本体のモニターボリュームエンコーダーはこれらの Cue ルートを操作しません。Cue マスター側に独立したトリム / レベルがあります。
  • DAW THRU - 選択した出力ペアへ DAW 再生を直接送るパス。
危険

DAW THRU は通常のモニターボリュームコントロールをバイパスし、フルスケールで音声を出力する可能性があります。 適切な後段のレベルコントロールがない状態で、DAW THRU をパワードモニターへ直接ルーティングしないでください。ヘッドフォンパスは例外で、ハードウェアのヘッドフォンレベルコントロールは引き続き機能します。

Talkback​

Talkback には iD24 の利用可能なハードウェア入力、または OS / アプリケーションが対応している場合は内蔵 / USB マイクなど、ホストコンピューターへ接続された別のオーディオ入力デバイスを使用できます。

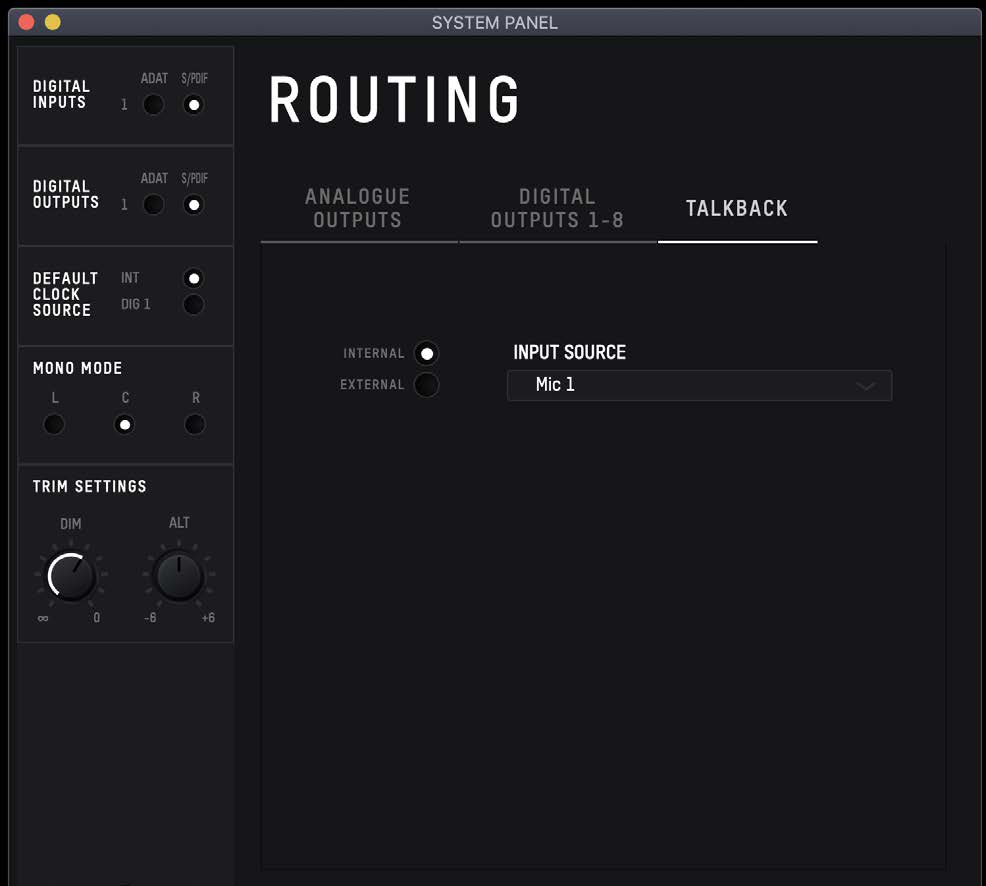

Talkback 設定

ハードウェア入力を Talkback に割り当てると、ミキサー内では Talkback チャンネルとして表示されます。外部のホスト接続デバイスを選択した場合は Talkback Device から接続機器を選択します。Talkback はメイン Mix へ追加されるのではなく Cue ミックスで使用されます。チャンネル / マスターコントロールから Talkback を実行するか、Fキーへ割り当ててハードウェアから操作してください。

iD App Utilities に進んでください。
