एनालॉग इनपुट्स और Inserts

iD24 में दो rear mic/line इनपुट चैनल्स, चैनल 1 के लिए फ्रंट-पैनल JFET इंस्ट्रूमेंट इनपुट और दोनों एनालॉग चैनल्स के लिए बैलेंस्ड इन्सर्ट सेंड/रिटर्न कनेक्शन्स हैं।

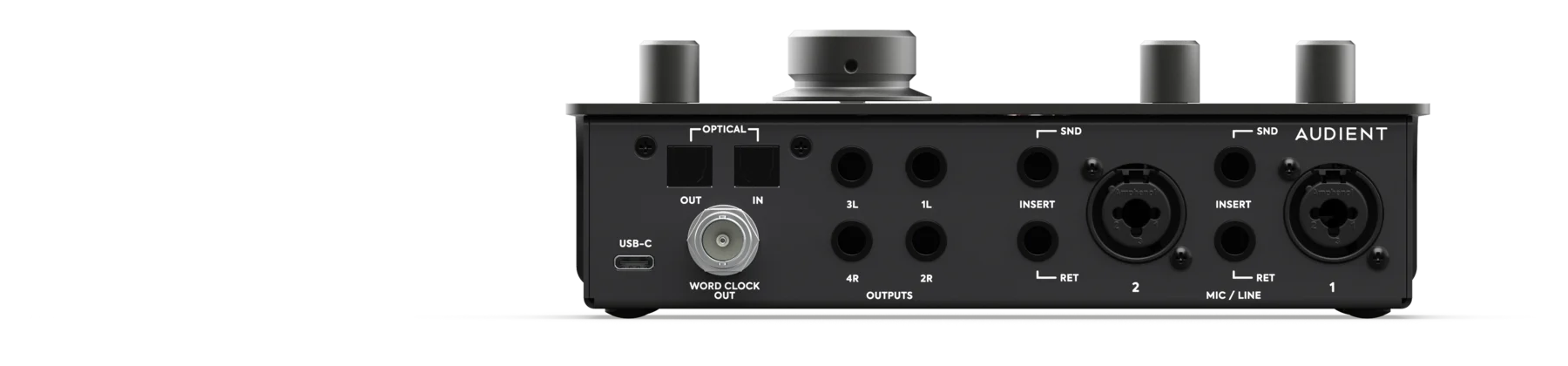

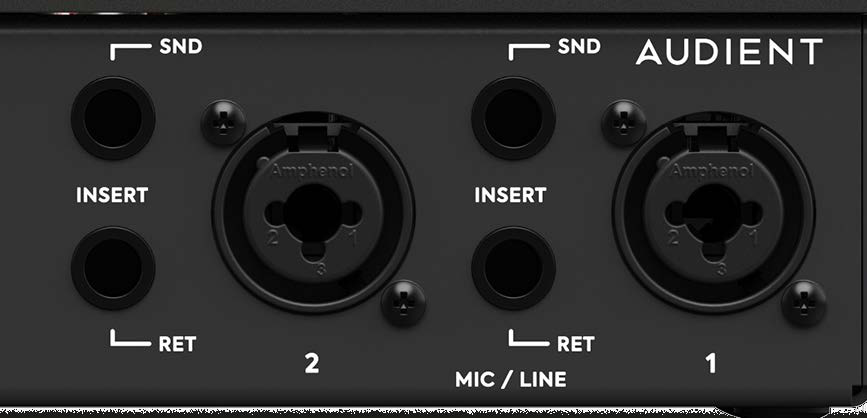

iD24 रियर-पैनल connections Rear एनालॉग इनपुट्स और inserts

माइक्रोफ़ोन इनपुट्स​

दो Audient कंसोल माइक्रोफ़ोन प्रीऐम्प्स 0 to +58 dB of analogue gain देते हैं। हर mic इनपुट की 3 kΩ balanced input impedance है और minimum गेन पर maximum +12 dBu इनपुट लेवल स्वीकार करता है।

माइक्रोफ़ोन्स को XLR केबल्स से कनेक्ट करें।

लाइन इनपुट्स​

लाइन-लेवल इक्विपमेंट को rear combo इनपुट के TRS हिस्से से कनेक्ट करें। लाइन इनपुट उसी Audient प्रीऐम्प architecture को फ़ीड करने से पहले attenuate होता है, जिससे 10 kΩ balanced input impedance, -10 to +48 dB गेन रेंज और +22 dBu maximum इनपुट लेवल मिलता है।

Instrument इनपुट​

फ्रंट-पैनल Class-A JFET DI एक unbalanced 1/4-inch TS इनपुट है जिसकी 500 kΩ input impedance है। इसका JFET stage guitar और बेस जैसे सोर्सेज़ में थोड़ी musical colour/harmonic character जोड़ने के उद्देश्य से बनाया गया है। इंस्ट्रूमेंट इनपुट में jack लगाने पर rear चैनल-1 mic/line इनपुट override हो जाता है।

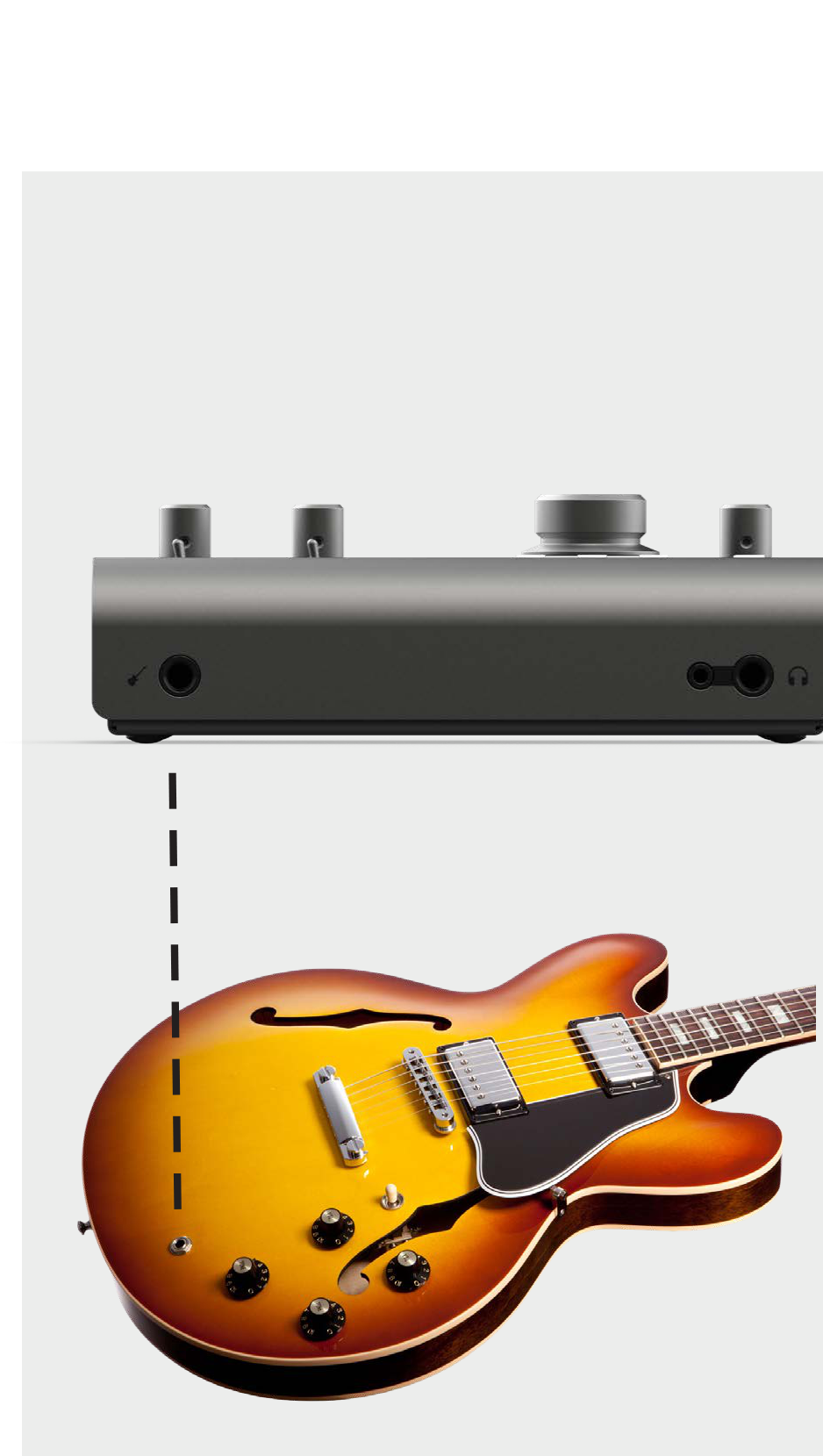

Instrument इनपुट से guitar connect करना

48V फैंटम पावर​

दो 48V स्विचेज़ माइक्रोफ़ोन XLR इनपुट्स पर फैंटम पावर स्वतंत्र रूप से इनेबल करते हैं।

caution

Phantom पावर केवल तब इनेबल करें जब कनेक्टेड माइक्रोफ़ोन/डिवाइस को इसकी आवश्यकता हो। Phantom पावर केवल XLR माइक्रोफ़ोन इनपुट को दिया जाता है। यह TRS लाइन इनपुट या फ्रंट-पैनल इंस्ट्रूमेंट इनपुट को नहीं दिया जाता।

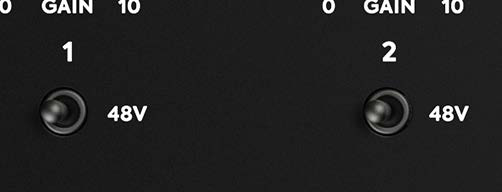

48V कंट्रोल्स

-10 dB pad​

हर इनपुट चैनल में -10 dB pad है। सोर्स ज़रूरी गेन सेटिंग के लिए बहुत hot हो, या additional एनालॉग इनपुट headroom चाहिए, तो इसका इस्तेमाल करें।

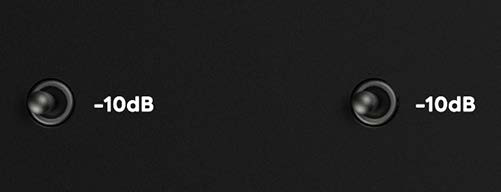

इनपुट pad कंट्रोल्स

High-pass filter​

हर एनालॉग इनपुट में 100 Hz high-pass filter है। Conversion से पहले handling noise, rumble या excessive proximity effect जैसी unwanted low-frequency energy कम करने के लिए इसका इस्तेमाल करें।

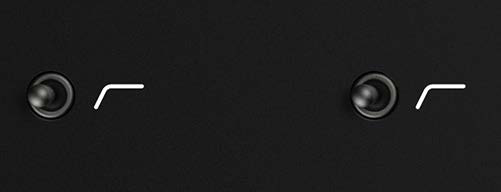

हाई-पास फ़िल्टर कंट्रोल्स

बैलेंस्ड inserts​

हर एनालॉग इनपुट में ADC से पहले बैलेंस्ड इन्सर्ट सेंड और रिटर्न शामिल हैं।

  • Insert Send: बैलेंस्ड, आउटपुट impedance <100 Ω, maximum लेवल +22 dBu।
  • Insert Return / direct ADC input: बैलेंस्ड, इनपुट impedance >10 kΩ।
  • केवल send में plug लगाने से इंटरनल सिग्नल पाथ interrupt नहीं होता; इससे प्रीऐम्प सिग्नल को एक्सटर्नल destination पर split किया जा सकता है।
  • return में plug लगाने से normalled पाथ टूट जाता है और रिटर्न सिग्नल सीधे ADC को रूट होता है।

इस half-normalled behaviour का मतलब है कि एक्सटर्नल processor को सेंड और रिटर्न के बीच patch किया जा सकता है, या iD24 से प्रीऐम्प सिग्नल हटाए बिना सेंड को parallel आउटपुट के रूप में इस्तेमाल किया जा सकता है।

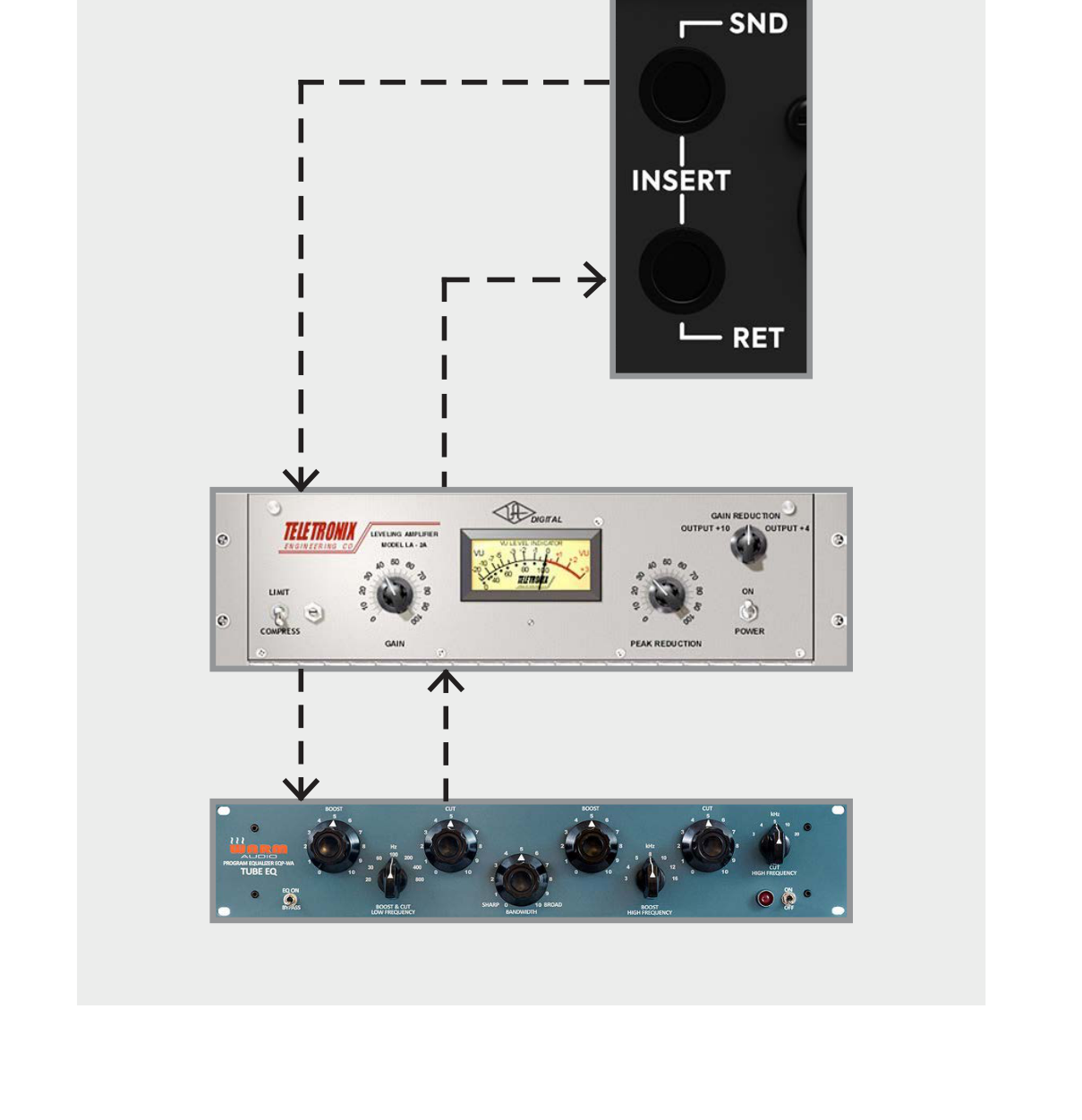

उदाहरण external-processor insert connection

ADC तक direct access​

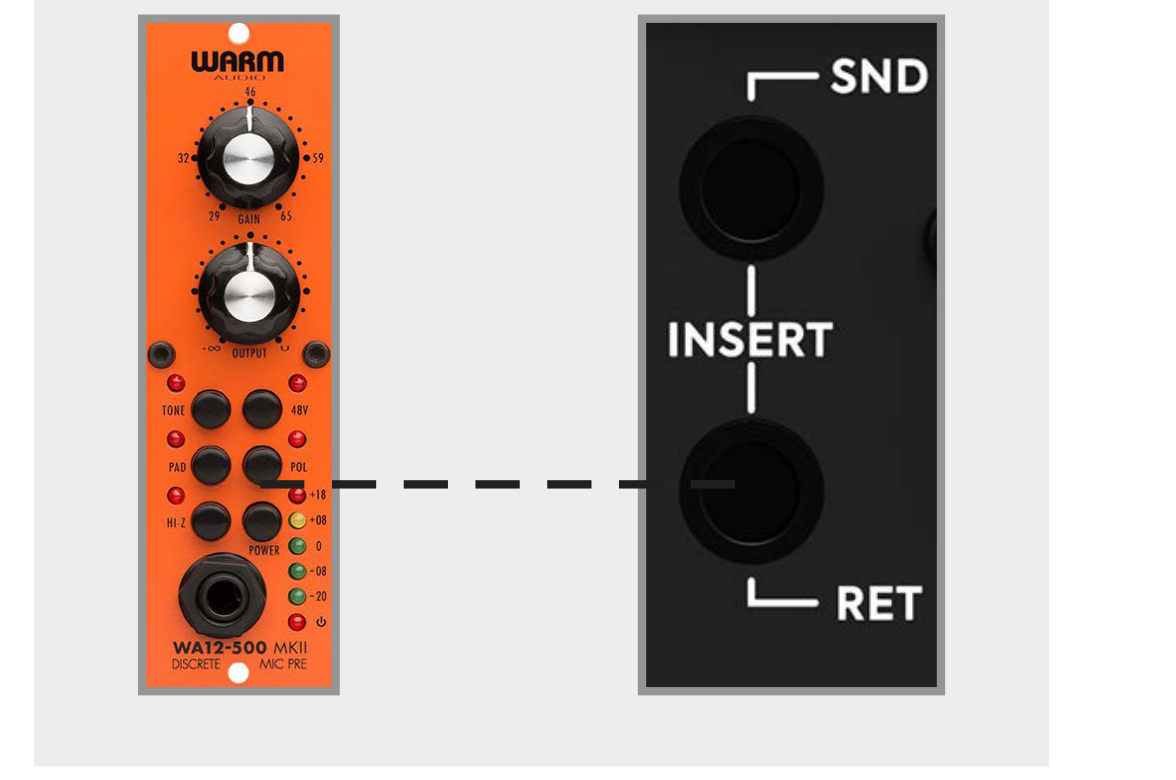

iD24 insert return से direct ADC connection

iD24 mic/line प्रीऐम्प बायपास करके converter को सीधे फ़ीड करने के लिए बैलेंस्ड लाइन सिग्नल को संबंधित Insert Return से कनेक्ट करें। ADC calibration point +12.5 dBu = 0 dBFS है।

important

+12.5 dBu direct-ADC calibration नॉर्मल लाइन-इनपुट एनालॉग पाथ द्वारा accepted maximum लेवल के समान नहीं है। Rear लाइन इनपुट एनालॉग front end clip होने से पहले +22 dBu तक स्वीकार कर सकता है।

Digital I/O और Clocking पर जाएँ।
