हार्डवेयर और कनेक्शन्स

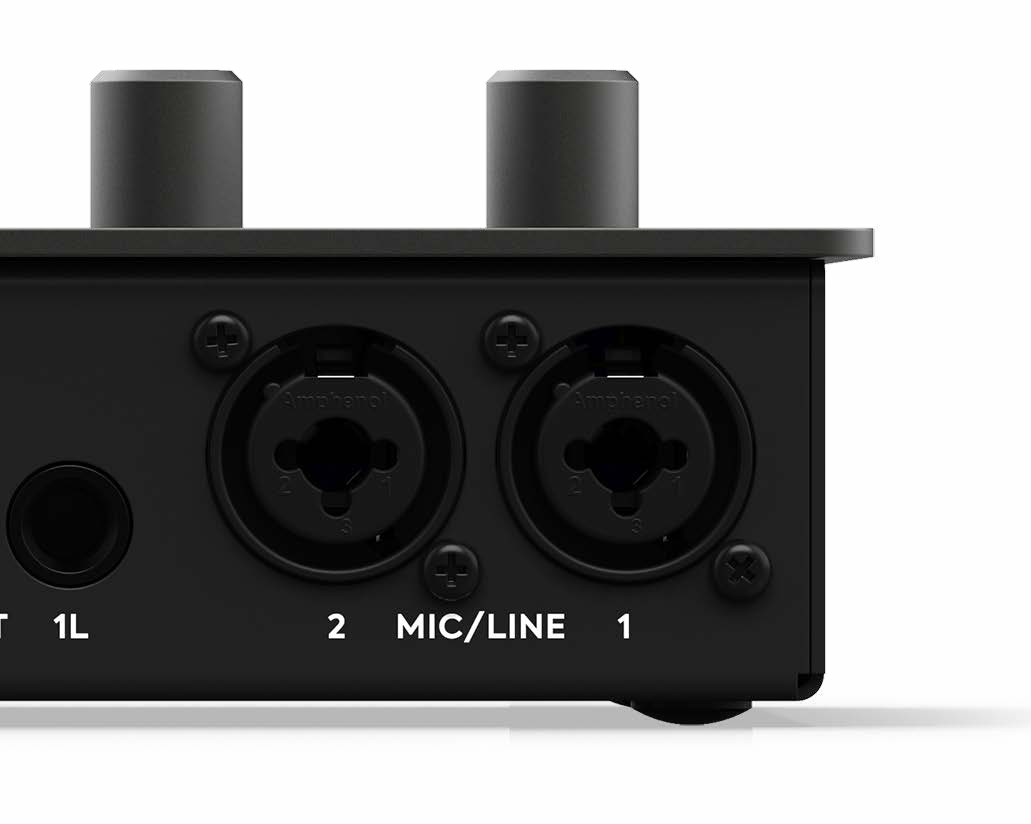

Mic/Line इनपुट्स

iD14 MKII रियर पैनल पर Audient कंसोल Mic प्रीऐम्प्स से जुड़े दो XLR/TRS combo इनपुट्स देता है।

माइक्रोफ़ोन्स को XLR से और बैलेंस्ड लाइन-लेवल सोर्सेज़ को ¼-inch TRS से कनेक्ट करें।

हर प्रीऐम्प 58 dB तक gain देता है।

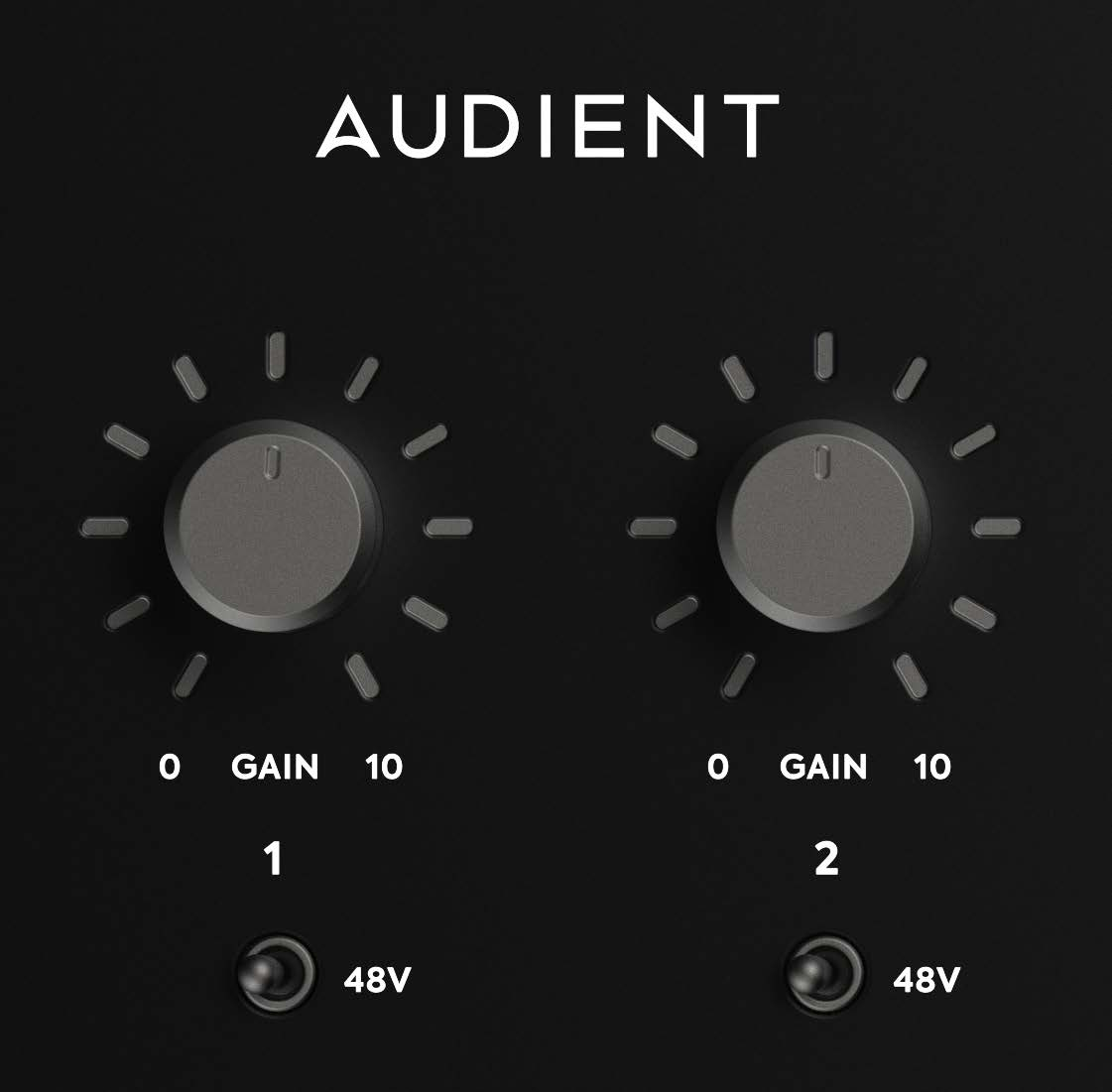

48V फैंटम पावर

हर माइक्रोफ़ोन इनपुट का फैंटम पावर अलग-अलग स्विच किया जा सकता है।

अगर माइक्रोफ़ोन को फैंटम पावर की आवश्यकता है, तो उस चैनल के लिए +48V इनेबल करें। Phantom पावर इनेबल करने से पहले माइक्रोफ़ोन documentation जाँचें।

iD14 MKII 48 V ±4 V at up to 10 mA per channel देता है।

Polarity reverse और +10 dB boost सहित additional एनालॉग-इनपुट कंट्रोल्स iD Mixer में उपलब्ध हैं।

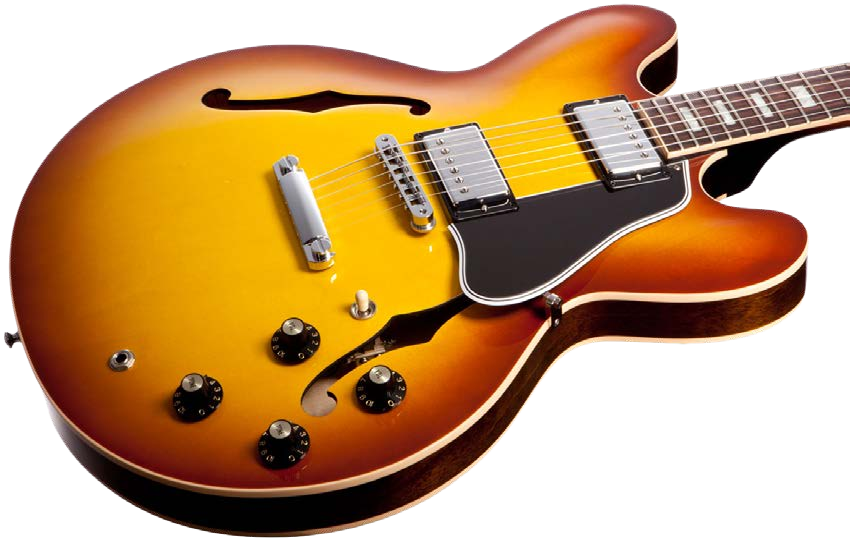

Instrument इनपुट

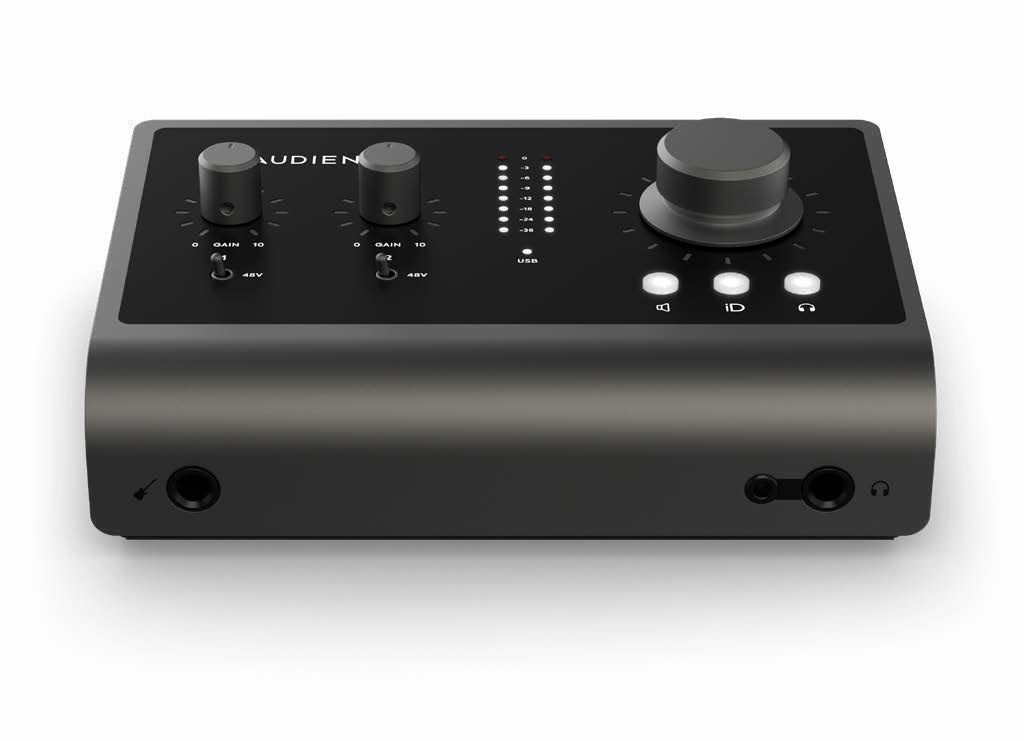

गिटार, बेस या अन्य इंस्ट्रूमेंट-लेवल सोर्स को फ्रंट-पैनल ¼-inch instrument input से कनेक्ट करें।

इंस्ट्रूमेंट इनपुट discrete Class-A JFET stage इस्तेमाल करता है और चैनल 1 के रूप में operate करता है। Front इंस्ट्रूमेंट इनपुट कनेक्ट करने पर चैनल 1 rear mic/line इनपुट से इंस्ट्रूमेंट इनपुट पर स्विच हो जाता है।

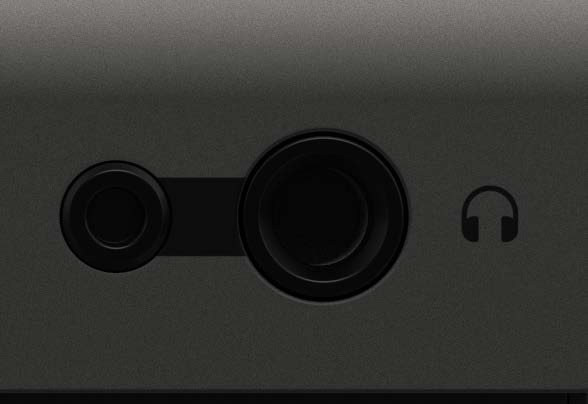

Headphones

हेडफ़ोन आउटपुट फ्रंट पैनल के दो sockets से उपलब्ध है:

• 6.35 mm
• 3.5 mm

दोनों sockets एक ही हेडफ़ोन सिग्नल को एक साथ कैरी करते हैं।

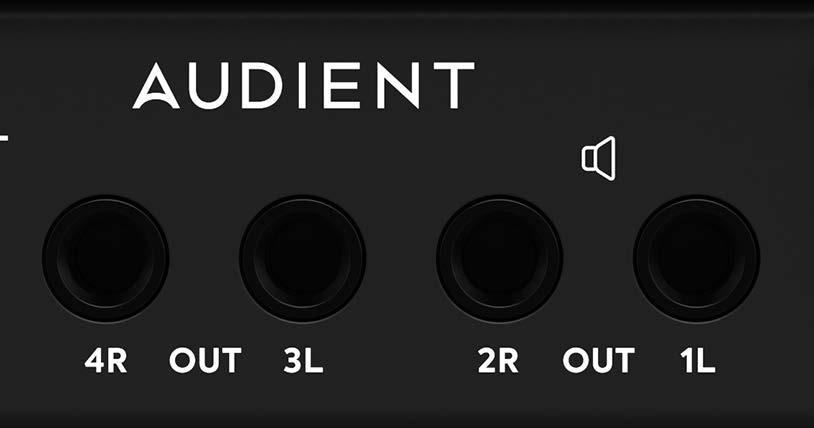

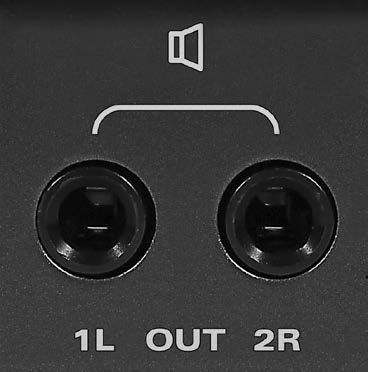

लाइन आउटपुट्स

iD14 MKII रियर पैनल पर चार बैलेंस्ड ¼-inch TRS लाइन आउटपुट्स देता है।

इन आउटपुट्स से powered monitors या अन्य लाइन-लेवल इक्विपमेंट फ़ीड किया जा सकता है। रूटिंग iD Mixer में कॉन्फ़िगर होती है।

आउटपुट रूटिंग और alternative-स्पीकर कॉन्फ़िगरेशन के लिए System पैनल और Routing देखें।

Optical डिजिटल इनपुट

Rear ऑप्टिकल इनपुट ADAT और ऑप्टिकल S/PDIF सपोर्ट करता है।

• 44.1 और 48 kHz पर ADAT अधिकतम आठ डिजिटल इनपुट चैनल्स देता है।
• 88.2 और 96 kHz पर ADAT SMUX के माध्यम से अधिकतम चार चैनल्स देता है।
• ऑप्टिकल S/PDIF 96 kHz तक सैंपल रेट्स पर दो चैनल्स देता है।

ऑप्टिकल इनपुट के माध्यम से डिजिटल ऑडियो रिसीव करते समय iD14 MKII को कनेक्टेड डिजिटल डिवाइस द्वारा supplied क्लॉक से synchronise होना चाहिए।

Digital-फ़ॉर्मैट और क्लॉक-सोर्स कॉन्फ़िगरेशन के लिए System पैनल और Routing देखें।

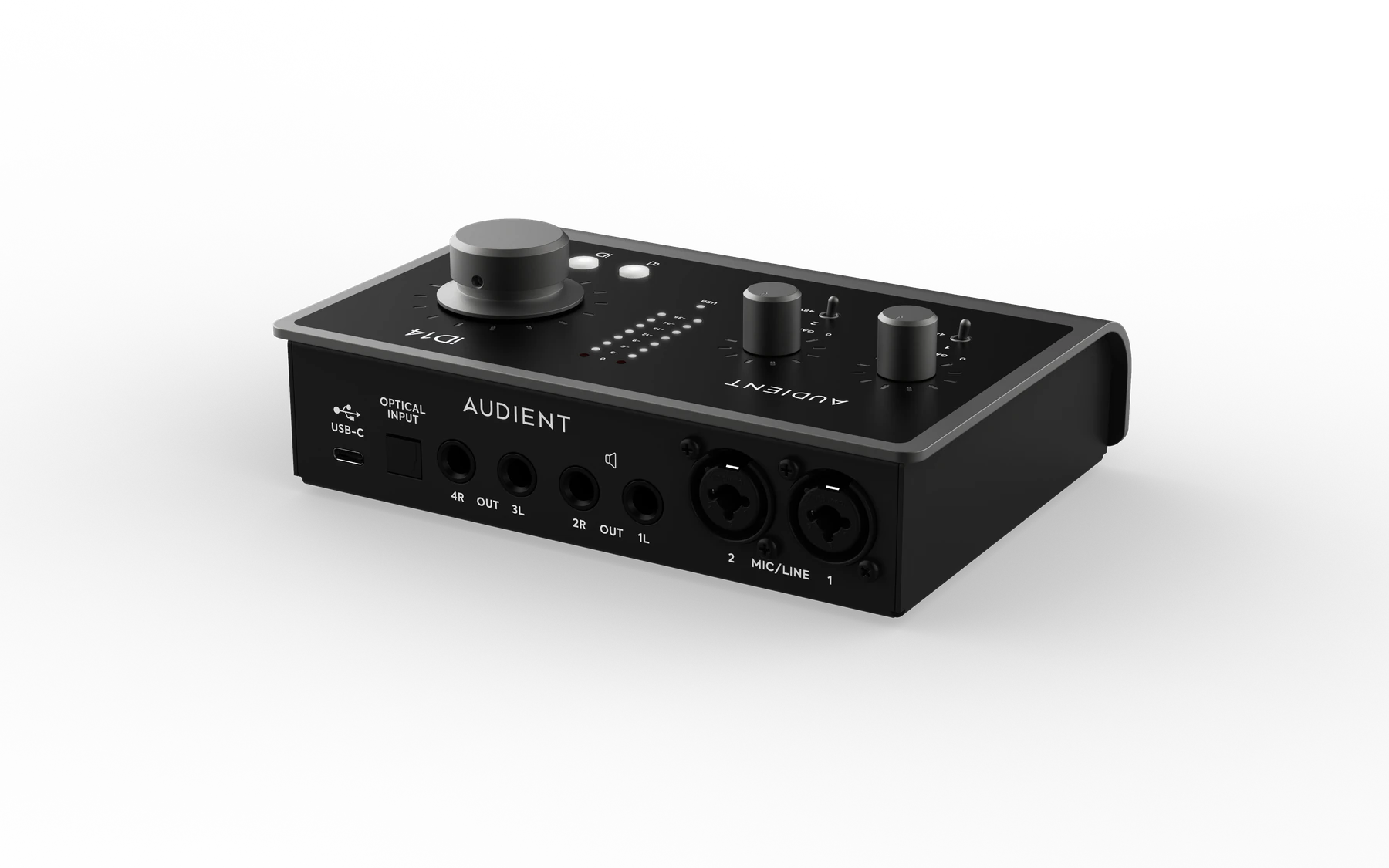

USB कनेक्शन

iD14 MKII अपने rear USB-C कनेक्शन से powered है।

इसे कनेक्ट करें:

• supplied USB-C to USB-C केबल के साथ USB-C से
• USB-C to USB-A केबल के साथ USB-A 3.0 से

USB-C to USB-A केबल supplied नहीं है।

USB-A कनेक्शन को कम से कम 900 mA at 5 V देना चाहिए। उपयुक्त USB-C कनेक्शन 1.5 A at 5 V तक दे सकता है, जिससे हेडफ़ोन-आउटपुट headroom अधिक मिलता है।

USB स्टेटस LED

सफेद USB स्टेटस LED iD14 MKII और कंप्यूटर के बीच communication दिखाता है।

Solid सफेद LED stable USB कनेक्शन दिखाता है।

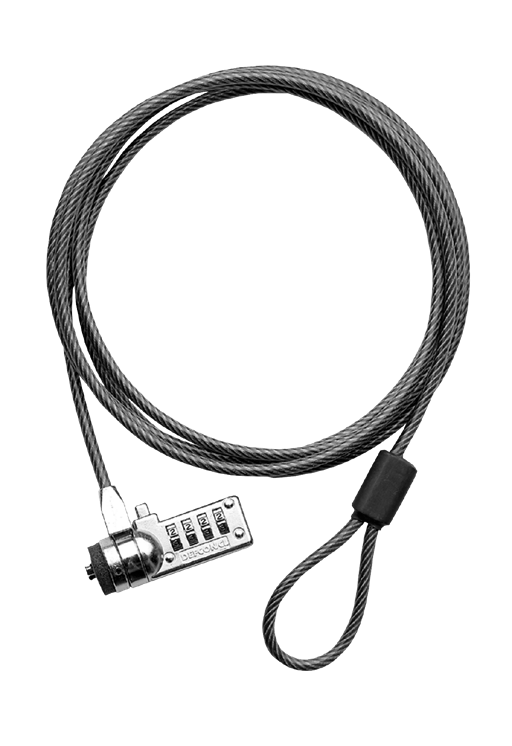

Kensington security slot

iD14 MKII में कम्पैटिबल security lock के लिए Kensington security slot है।
