硬件与连接

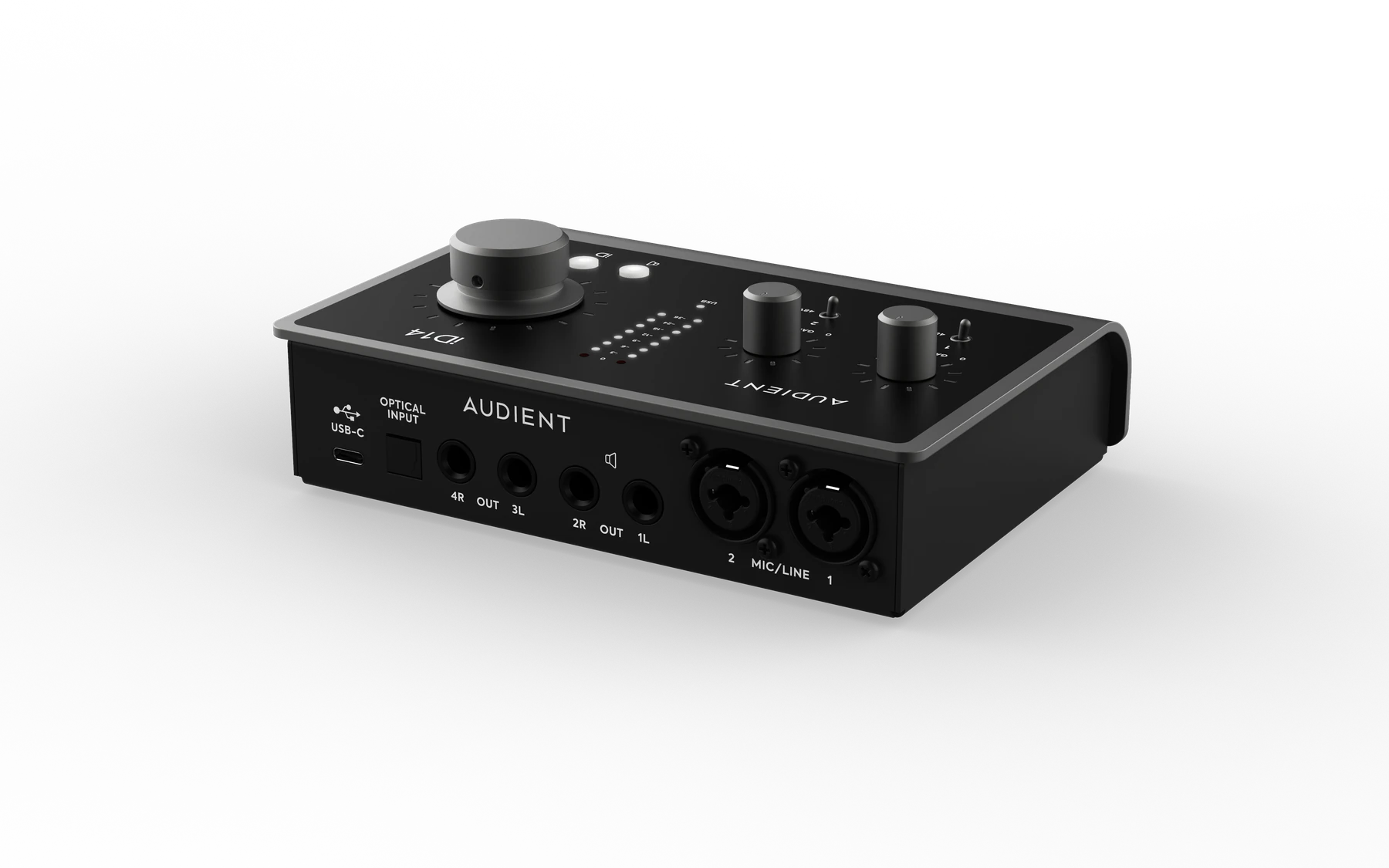

Audient iD14 MKII 后部和侧面连接

麦克风/线路输入​

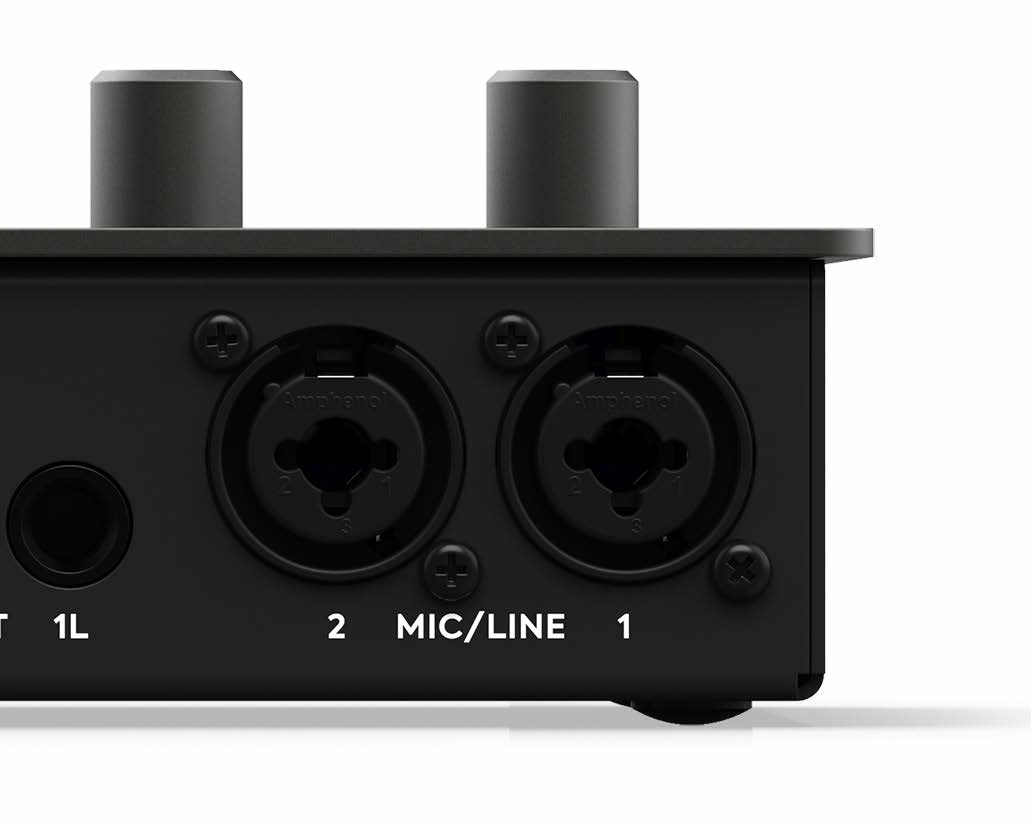

iD14 MKII 麦克风和线路输入接口

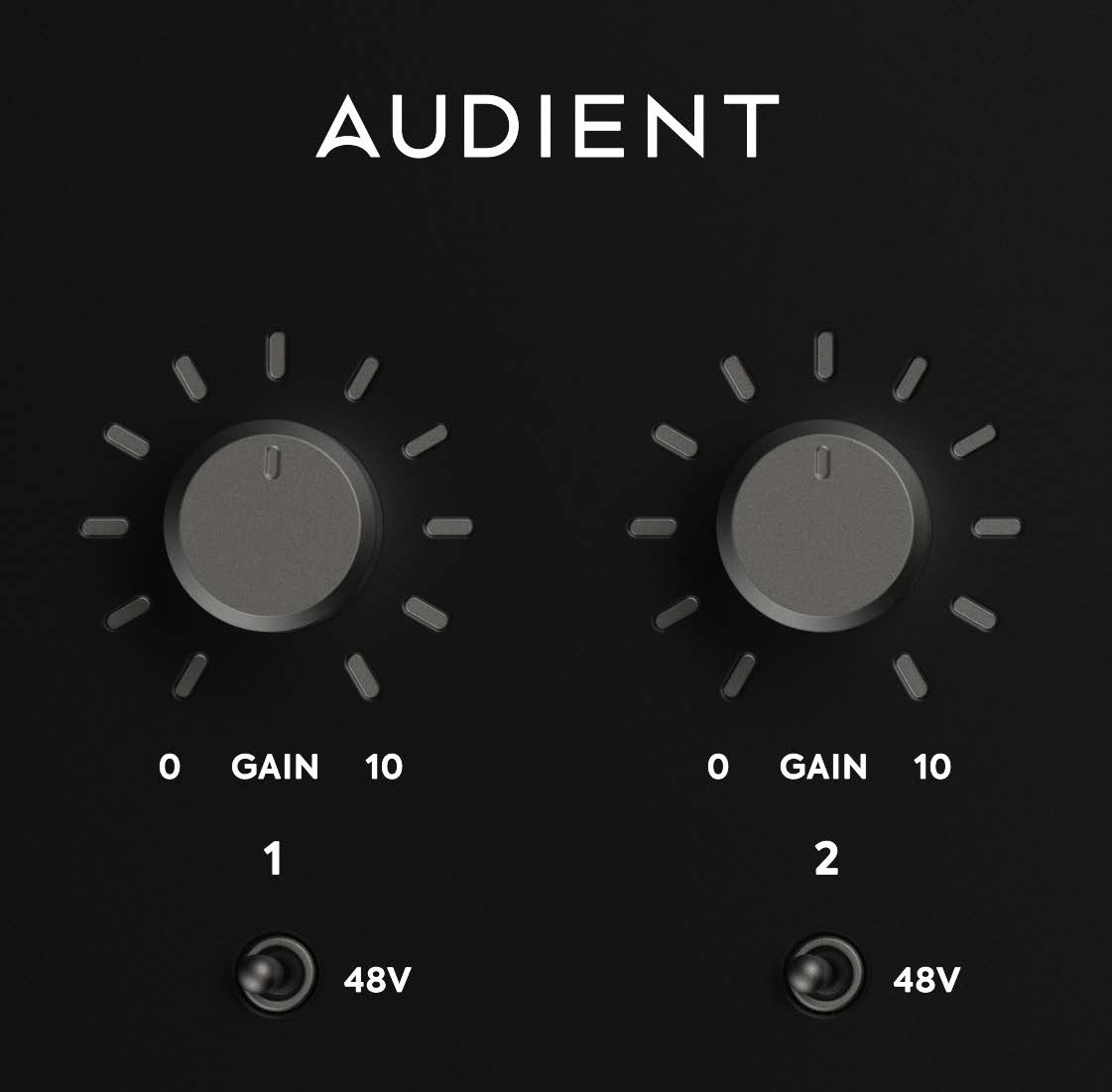

iD14 MKII 增益和幻象电源控制

iD14 MKII 后面板提供两个 XLR/TRS 组合输入，并连接至 Audient Console 麦克风前置放大器。

麦克风使用 XLR 连接；平衡线路电平信号源使用 ¼-inch TRS 连接。

每个前置放大器可提供最高 58 dB 增益。

48V 幻象电源​

每个麦克风输入都可以独立开启或关闭幻象电源。

如果麦克风需要幻象电源，请为该通道启用 +48V。启用幻象电源前请查看麦克风说明文档。

iD14 MKII 每通道可提供 48 V ±4 V，最高 10 mA。

iD Mixer 还提供其他模拟输入控制，包括极性反转和 +10 dB Boost。

乐器输入​

作为乐器信号源连接的电吉他

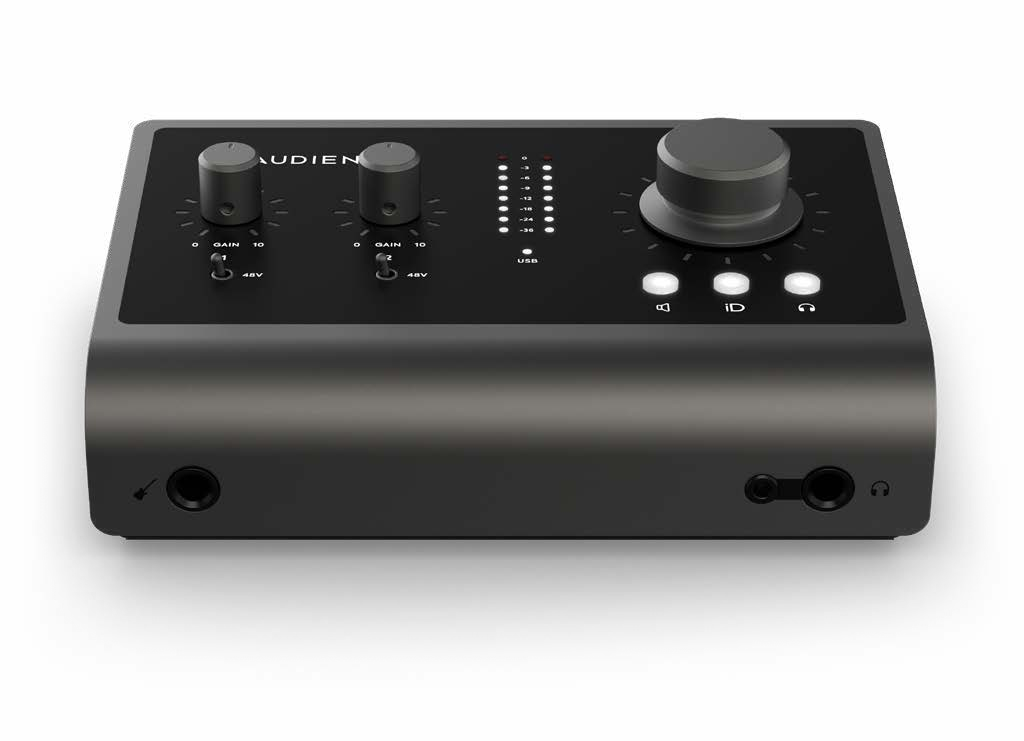

iD14 MKII 前部和顶部产品视图

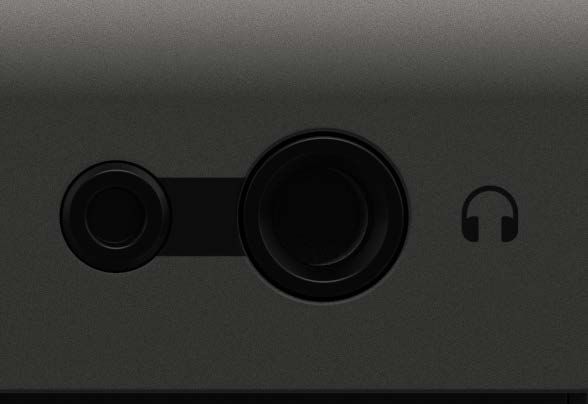

iD14 MKII 耳机插孔

将吉他、贝斯或其他乐器电平信号源连接到前面板的 ¼ 英寸乐器输入。

乐器输入使用分立式 Class-A JFET 输入级，并作为通道 1 工作。连接前面板乐器输入后，通道 1 会从后部麦克风/线路输入切换到乐器输入。

耳机​

耳机输出可通过前面板的两个插孔使用：

  • 6.35 mm
  • 3.5 mm

两个插孔会同时输出相同的耳机信号。

线路输出​

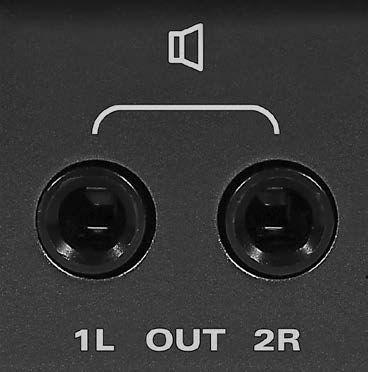

iD14 MKII 线路输出
iD14 MKII 光纤数字输入

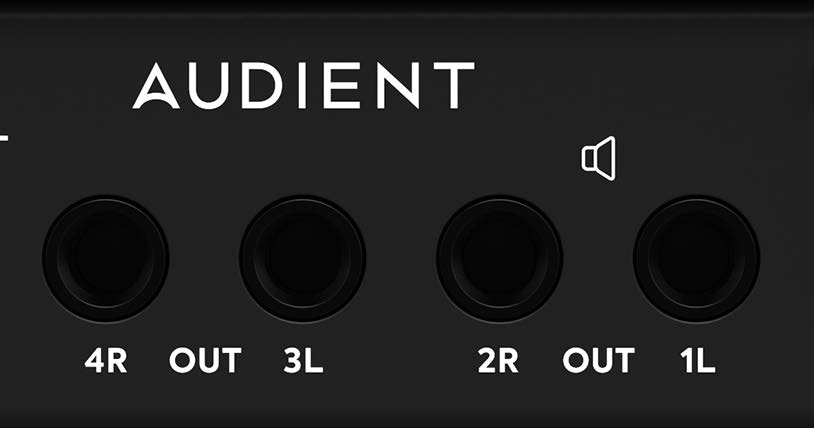

iD14 MKII 后面板线路输出连接

iD14 MKII 后面板提供四个平衡 ¼-inch TRS 线路输出。

这些输出可连接有源监听音箱或其他线路电平设备。路由在 iD Mixer 中配置。

有关输出路由和备用扬声器配置，请参阅 System Panel 与路由。

光纤数字输入​

后部光纤输入支持 ADAT 和光纤 S/PDIF。

  • 在 44.1 和 48 kHz 下，ADAT 最多提供 8 个数字输入通道。
  • 在 88.2 和 96 kHz 下，ADAT 通过 SMUX 最多提供 4 个通道。
  • 光纤 S/PDIF 在最高 96 kHz 采样率下提供 2 个通道。

通过光纤输入接收数字音频时，iD14 MKII 必须同步到所连接数字设备提供的时钟。

有关数字格式和时钟源配置，请参阅 System Panel 与路由。

USB 连接​

iD14 MKII 通过后部 USB-C 接口供电。

连接方式包括：

  • 使用随附的 USB-C 转 USB-C 连接线连接 USB-C
  • 使用 USB-C 转 USB-A 连接线连接 USB-A 3.0

包装内不附带 USB-C 转 USB-A 连接线。

USB-A 连接必须提供至少 900 mA @ 5 V。合适的 USB-C 连接可提供最高 1.5 A @ 5 V，从而为耳机输出提供更大的动态余量。

USB 状态指示灯​

iD14 MKII USB 状态指示灯
Kensington 防盗锁连接

白色 USB 状态指示灯表示 iD14 MKII 与电脑之间的通信状态。

白色指示灯持续亮起表示 USB 连接稳定。

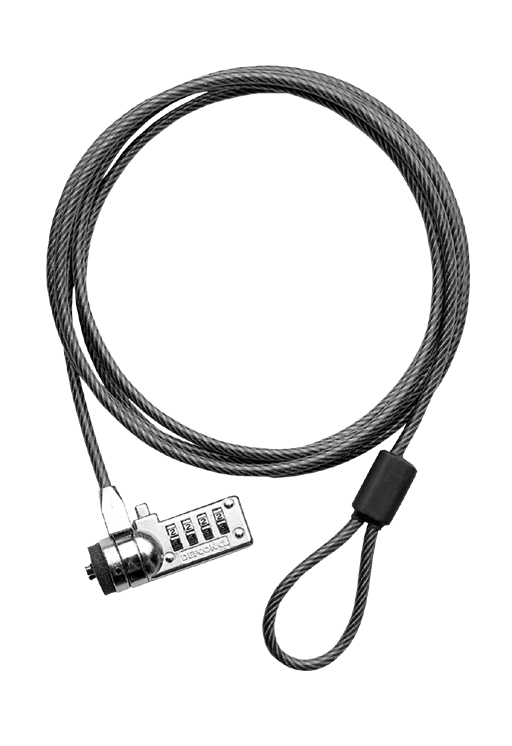

Kensington 防盗锁槽​

iD14 MKII 配有 Kensington 防盗锁槽，可配合兼容的安全锁使用。
