数字输入
| 格式 | 支持的采样率 |
|---|
| ADAT，8 通道 | 44.1 或 48 kHz |
| ADAT SMUX，4 通道 | 88.2 或 96 kHz |
| 光纤 S/PDIF，2 通道 | 44.1–96 kHz |
麦克风和线路输入
| 规格 | 数值 |
|---|
| 增益范围 | 58 dB |
| 标准电平 | 12 dBu = 0 dBFS |
| 麦克风最大输入电平 | 12 dBu |
| 线路最大输入电平 | 21 dBu |
| 麦克风输入阻抗 | 2.8 kΩ |
| 线路输入阻抗 | > 8 kΩ |
| THD+N @ 0 dBu | 0.00170% |
| THD+N @ 0 dBu，最大增益 | < 0.04% |
| SNR | 101 dB A 加权 |
| EIN | −129 dBu A 加权 |
| CMRR @ 1 kHz | > 75 dB |
| 串音 | > −100 dB |
| 最小增益时频率响应 | ±0.5 dB, 10 Hz–40 kHz |
| 幻象电源 | 48 V ±4 V, 10 mA/通道 |
| XLR | Pin 2 热端，Pin 3 冷端，Pin 1 屏蔽 |
| 1/4 英寸 TRS | Tip 热端，Ring 冷端，Sleeve 屏蔽 |
乐器输入
| 规格 | 数值 |
|---|
| 增益范围 | 40 dB |
| 标准电平 | 12 dBu = 0 dBFS |
| 最大标准输入电平 | +10 dBu |
| THD+N @ 0 dBu | 0.1% |
| SNR | 100 dB A 加权 |
| 最小增益时频率响应 | ±0.5 dB, 10 Hz–20 kHz |
| 1/4 英寸 TS | Tip 热端，Sleeve 屏蔽 |
模拟转数字转换器
| 规格 | 数值 |
|---|
| THD+N @ −1 dBFS | 0.001% |
| 动态范围 | 120 dB A 加权 |
| CMRR | > 80 dB |
| 频率响应 | ±0.5 dB, 10 Hz–40 kHz |
线路输出
| 规格 | 数值 |
|---|
| 标准电平 | 12 dBu = 0 dBFS |
| THD+N @ −1 dBFS | 0.0006% |
| 动态范围 | 125.5 dB A 加权 |
| 串音 | > 120 dB |
| 频率响应 | ±0.1 dB, 10 Hz–40 kHz |
| 1/4 英寸 TRS | Tip 热端，Ring 冷端，Sleeve 屏蔽 |
耳机输出
除非另有说明，测量使用 100 kΩ 负载。
| 规格 | 数值 |
|---|
| 标准电平 | 18.5 dBu = 0 dBFS |
| THD+N @ −1 dBFS | 0.0009% |
| 动态范围 | 125.5 dB A 加权 |
| 串音 | > 116 dB |
| 频率响应 | ±0.25 dB, 10 Hz–40 kHz |
| 最大电平 @ 30 Ω | 2.59 V 峰值 / 1.827 V RMS / 223 mW |
| 最大电平 @ 62 Ω | 4.18 V 峰值 / 2.95 V RMS / 280 mW |
| 最大电平 @ 600 Ω | 7.72 V 峰值 / 5.46 V RMS / 100 mW |
| 1/4 英寸 TRS | Tip 左声道，Ring 右声道，Sleeve 屏蔽 |
I/O 容量
| 规格 | 数值 |
|---|
| 模拟输入通道 | 2 |
| 光纤输入通道 | 最多 8 |
| 最大硬件输入数量 | 44.1/48 kHz 时为 10 |
| 线路输出通道 | 4 |
| 耳机输出通道 | 2 |
| 最大硬件输出数量 | 6 |
| Loopback | 额外虚拟立体声主机输入 |
Loopback 输入在主机软件中显示为 Input 11+12 或 Loopback 1+2，不计入产品宣传的 10 路硬件输入数量。
USB 供电
| 规格 | 数值 |
|---|
| 最低总线供电要求 | USB 3.0 或更高规格，0.9 A @ 5 V |
| 最大可用总线电力 | USB-C 下 1.5 A @ 5 V |
USB-C 可提供更多可用电力，为耳机输出提供更大的动态余量。
DSP 混音器延迟
往返延迟，输入到输出。
| 采样率 | 延迟 |
|---|
| 44.1 kHz | 0.65 ms |
| 48 kHz | 0.60 ms |
| 88.2 kHz | 0.33 ms |
| 96 kHz | 0.31 ms |

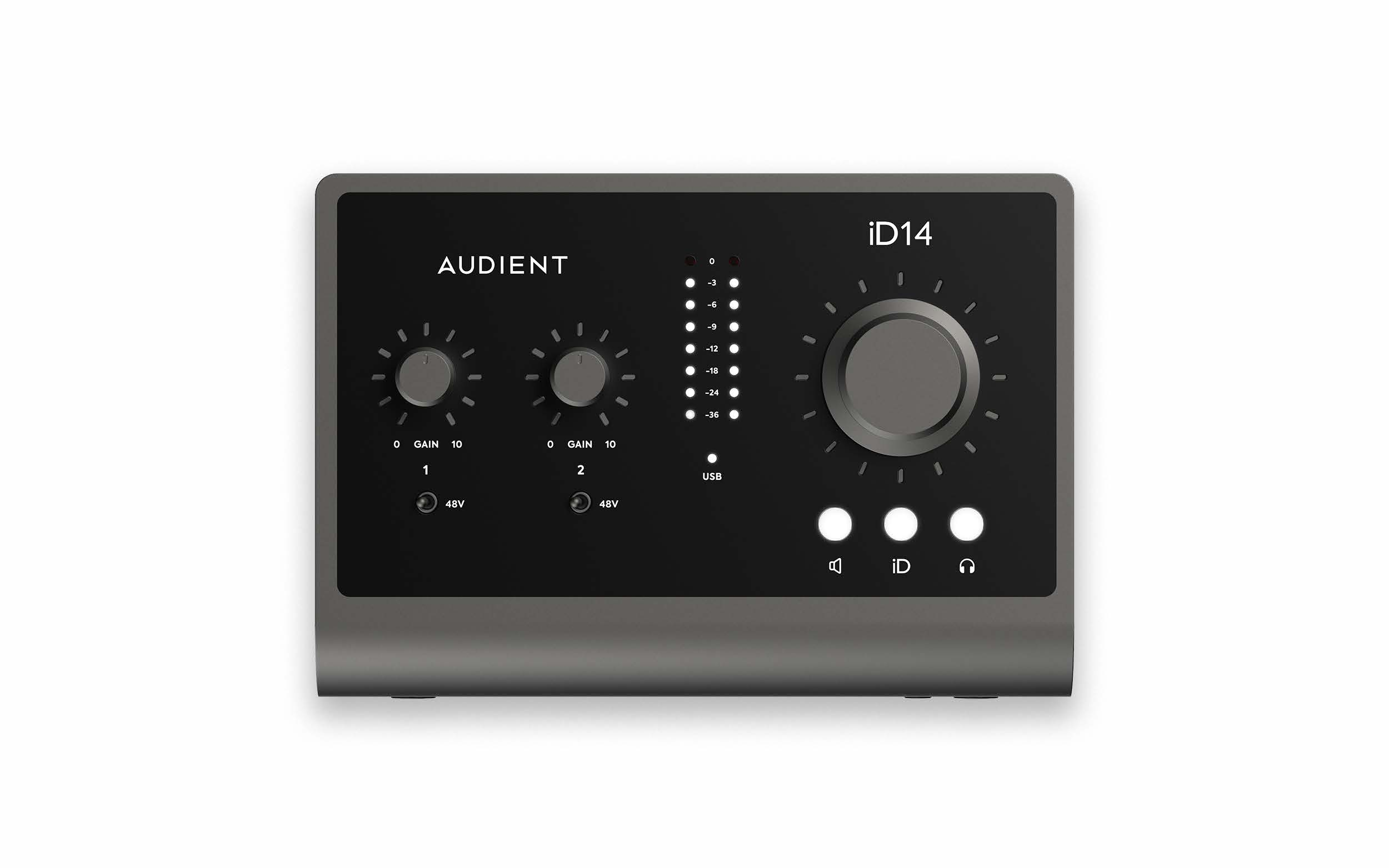

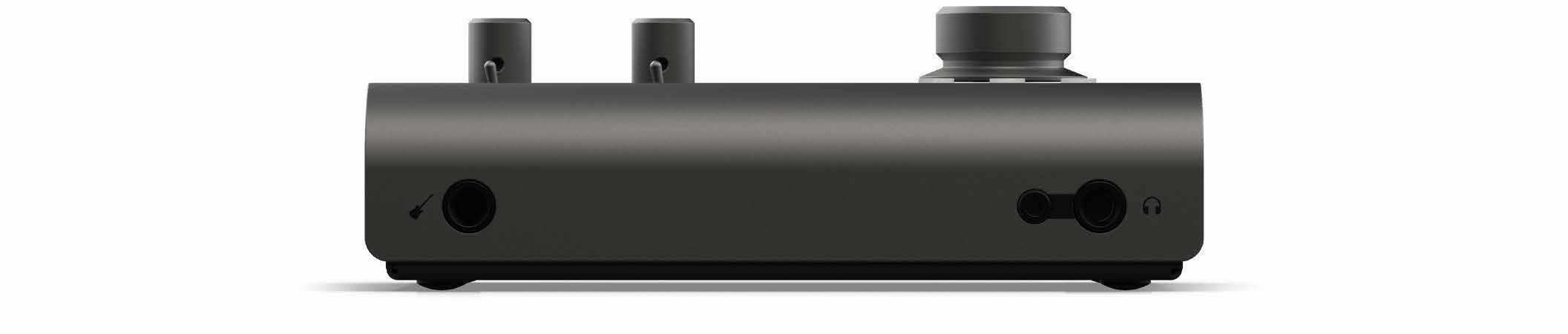

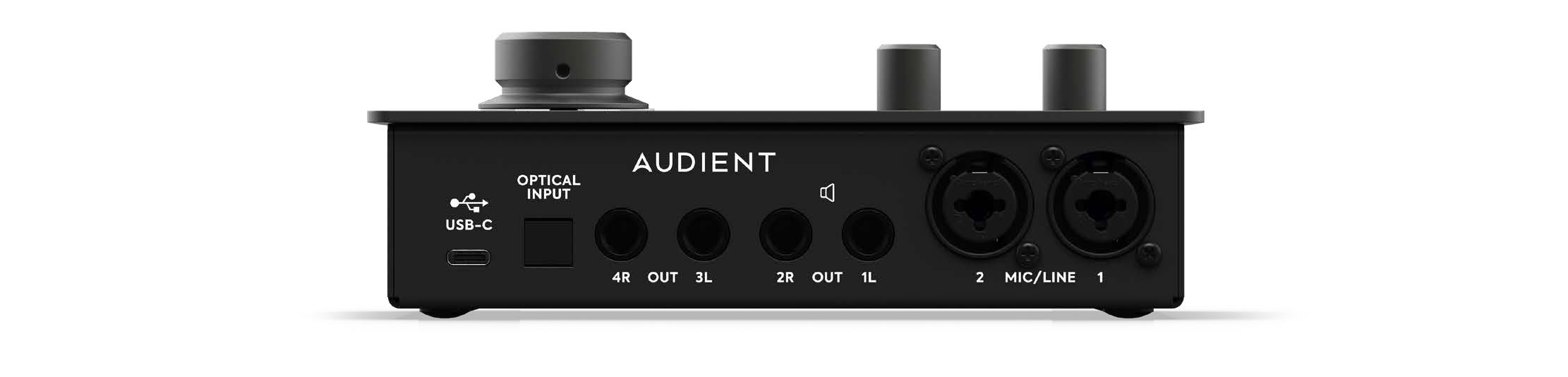

| 尺寸项目 | 数值 |
|---|
| 宽度 | 173 mm |
| 深度 | 120 mm |
| 机身高度 | 40 mm |
| 主编码器一侧总高度 | 62.1 mm |
| 增益控制一侧总高度 | 61.1 mm |
