デジタル入力
| フォーマット | 対応サンプルレート |
|---|
| ADAT、8 チャンネル | 44.1 or 48 kHz |
| ADAT SMUX、4 チャンネル | 88.2 or 96 kHz |
| Optical S/PDIF、2 チャンネル | 44.1–96 kHz |
マイク/ライン入力
| 仕様 | 値 |
|---|
| ゲインレンジ | 58 dB |
| Lineup | 12 dBu = 0 dBFS |
| マイク最大入力レベル | 12 dBu |
| ライン最大入力レベル | 21 dBu |
| マイク入力インピーダンス | 2.8 kΩ |
| ライン入力インピーダンス | > 8 kΩ |
| THD+N at 0 dBu | 0.00170% |
| THD+N at 0 dBu、最大ゲイン | < 0.04% |
| SNR | 101 dB A-weighted |
| EIN | −129 dBu A-weighted |
| CMRR at 1 kHz | > 75 dB |
| Crosstalk | > −100 dB |
| 最小ゲイン時の周波数特性 | ±0.5 dB, 10 Hz–40 kHz |
| ファンタム電源 | 48 V ±4 V, 10 mA/チャンネル |
| XLR | Pin 2 hot, Pin 3 cold, Pin 1 shield |
| ¼インチ TRS | Tip：ホット、Ring：コールド、Sleeve：シールド |
楽器入力
| 仕様 | 値 |
|---|
| ゲインレンジ | 40 dB |
| Lineup | 12 dBu = 0 dBFS |
| 最大ラインアップレベル | +10 dBu |
| THD+N at 0 dBu | 0.1% |
| SNR | 100 dB A-weighted |
| 最小ゲイン時の周波数特性 | ±0.5 dB, 10 Hz–20 kHz |
| ¼インチ TS | Tip：ホット、Sleeve：シールド |
アナログ-to-デジタル converter
| 仕様 | 値 |
|---|
| THD+N at −1 dBFS | 0.001% |
| ダイナミックレンジ | 120 dB A-weighted |
| CMRR | > 80 dB |
| 周波数特性 | ±0.5 dB, 10 Hz–40 kHz |
ライン出力
| 仕様 | 値 |
|---|
| Lineup | 12 dBu = 0 dBFS |
| THD+N at −1 dBFS | 0.0006% |
| ダイナミックレンジ | 125.5 dB A-weighted |
| Crosstalk | > 120 dB |
| 周波数特性 | ±0.1 dB, 10 Hz–40 kHz |
| ¼インチ TRS | Tip：ホット、Ring：コールド、Sleeve：シールド |
ヘッドフォン出力
特記のない限り、測定値は 100 kΩ 負荷で規定されています。
| 仕様 | 値 |
|---|
| Lineup | 18.5 dBu = 0 dBFS |
| THD+N at −1 dBFS | 0.0009% |
| ダイナミックレンジ | 125.5 dB A-weighted |
| Crosstalk | > 116 dB |
| 周波数特性 | ±0.25 dB, 10 Hz–40 kHz |
| 最大レベル at 30 Ω | 2.59 V peak / 1.827 V RMS / 223 mW |
| 最大レベル at 62 Ω | 4.18 V peak / 2.95 V RMS / 280 mW |
| 最大レベル at 600 Ω | 7.72 V peak / 5.46 V RMS / 100 mW |
| ¼インチ TRS | Tip：左、Ring：右、Sleeve：シールド |
I/O capacity
| 仕様 | 値 |
|---|
| アナログ入力チャンネル | 2 |
| 光入力チャンネル | Up to 8 |
| ハードウェア入力最大数 | 10 at 44.1/48 kHz |
| ライン出力チャンネル | 4 |
| ヘッドフォン出力チャンネル | 2 |
| ハードウェア出力最大数 | 6 |
| ループバック | Additional virtual stereo ホスト入力 |
ループバック入力はホストソフトウェア上で Input 11+12 または Loopback 1+2 と表示され、製品仕様上の「10入力」ハードウェア数には含まれません。
USB 電源
| 仕様 | 値 |
|---|
| 最小バスパワー要件 | USB 3.0 以降から 5 V / 0.9 A |
| 最大利用可能バスパワー | 1.5 A at 5 V via USB-C |
USB-C では利用可能な電力が増えるため、ヘッドフォン出力のヘッドルームをより大きくできます。
DSP ミキサーレイテンシー
入力から出力までのラウンドトリップ。
| サンプルレート | レイテンシー |
|---|
| 44.1 kHz | 0.65 ms |
| 48 kHz | 0.60 ms |
| 88.2 kHz | 0.33 ms |
| 96 kHz | 0.31 ms |

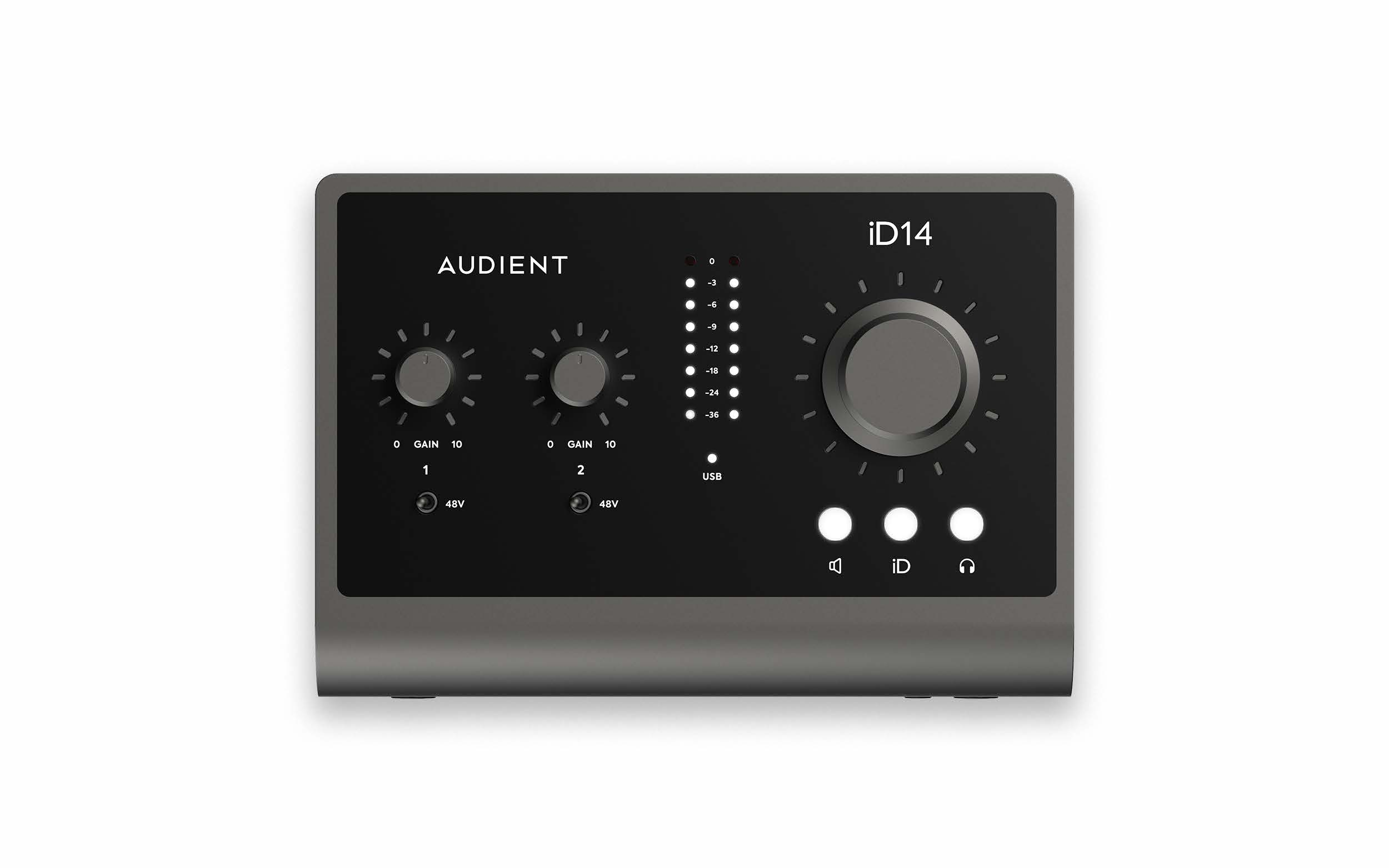

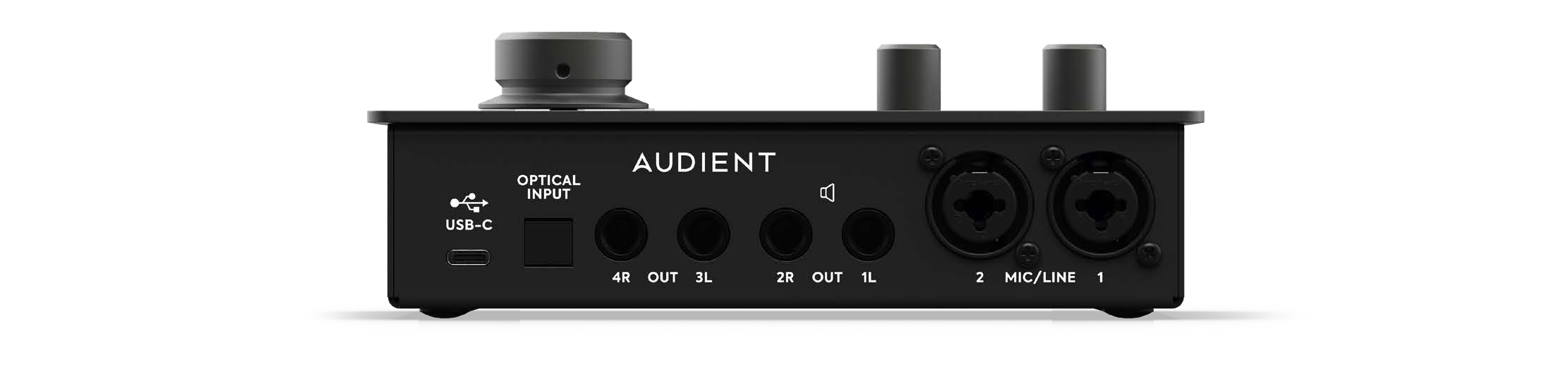

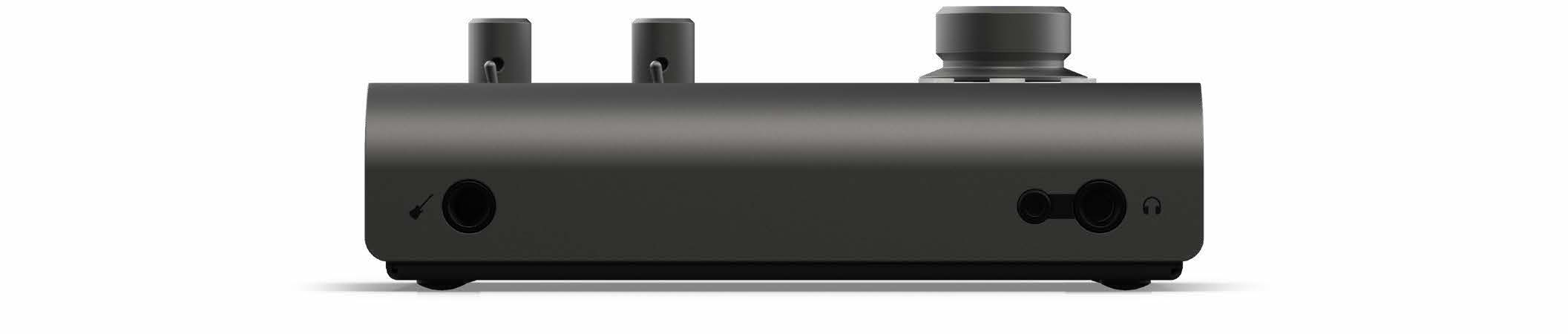

外形寸法
| 寸法 | 値 |
|---|
| 幅 | 173 mm |
| 奥行き | 120 mm |
| シャーシ高さ | 40 mm |
| 全高、メインエンコーダー側 | 62.1 mm |
| 全高、ゲインコントロール側 | 61.1 mm |
