システムパネルとルーティング

iD ミキサーのシステムパネルには、デジタル入力、クロック、モニター、Talkback、出力ルーティング、iD ボタンの設定があります。

iD14 入力を使用した iD Mixer Talkback 設定
外部ホストオーディオデバイスを使用した iD Mixer Talkback 設定
iD Mixer 出力ルーティングマトリクス
iD Mixer System Panel コントロール

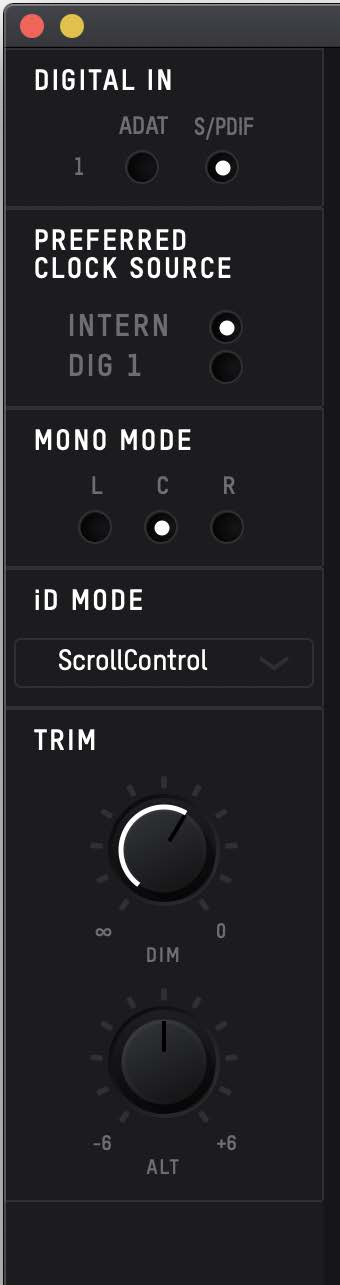

デジタル入力とクロック​

デジタル入力フォーマット​

接続しているデジタルソースに合わせて、光入力を ADAT または S/PDIF に設定します。

Clock ソース​

iD14 MKII が外部の光デジタル機器からデジタルオーディオを受信していない場合は内部クロックを使用します。

ADAT または S/PDIF を受信する場合、iD14 MKII を入力される光クロックへ同期するよう設定します。外部機器側がクロックを供給する必要があります。

クロックステータスインジケーターは次の状態を示します。

  • Red — クロックを検出していません
  • Amber — 異なるサンプルレートのクロックを検出しています
  • Green — 正しいサンプルレートの有効なクロックを検出しています

有効な外部クロックが利用できない場合、iD14 MKII は有効な入力クロックを検出するまで内部クロックを使用します。

モニター設定​

Mono mode​

Mono mode は、モノ信号を左モニター、右モニター、または両方のモニターのどこから再生するかを決定します。

Dim レベル​

Dim レベルは Dim を有効にしたときにモニターレベルをどれだけ下げるかを設定します。

Alt スピーカーレベル​

Alt スピーカー Level は、メインモニターペアとオルタナティブモニターペアのレベル差を補正できます。

iD ボタン assignment​

iD ボタンには、現在サポートされている次の機能などを割り当てられます。

  • ScrollControl
  • Mono
  • Mono + 極性
  • Dim
  • Talkback
  • Alt

出力ルーティング​

iD Mixer アナログ出力ルーティングマトリクス
iD Mixer Talkback チャンネル

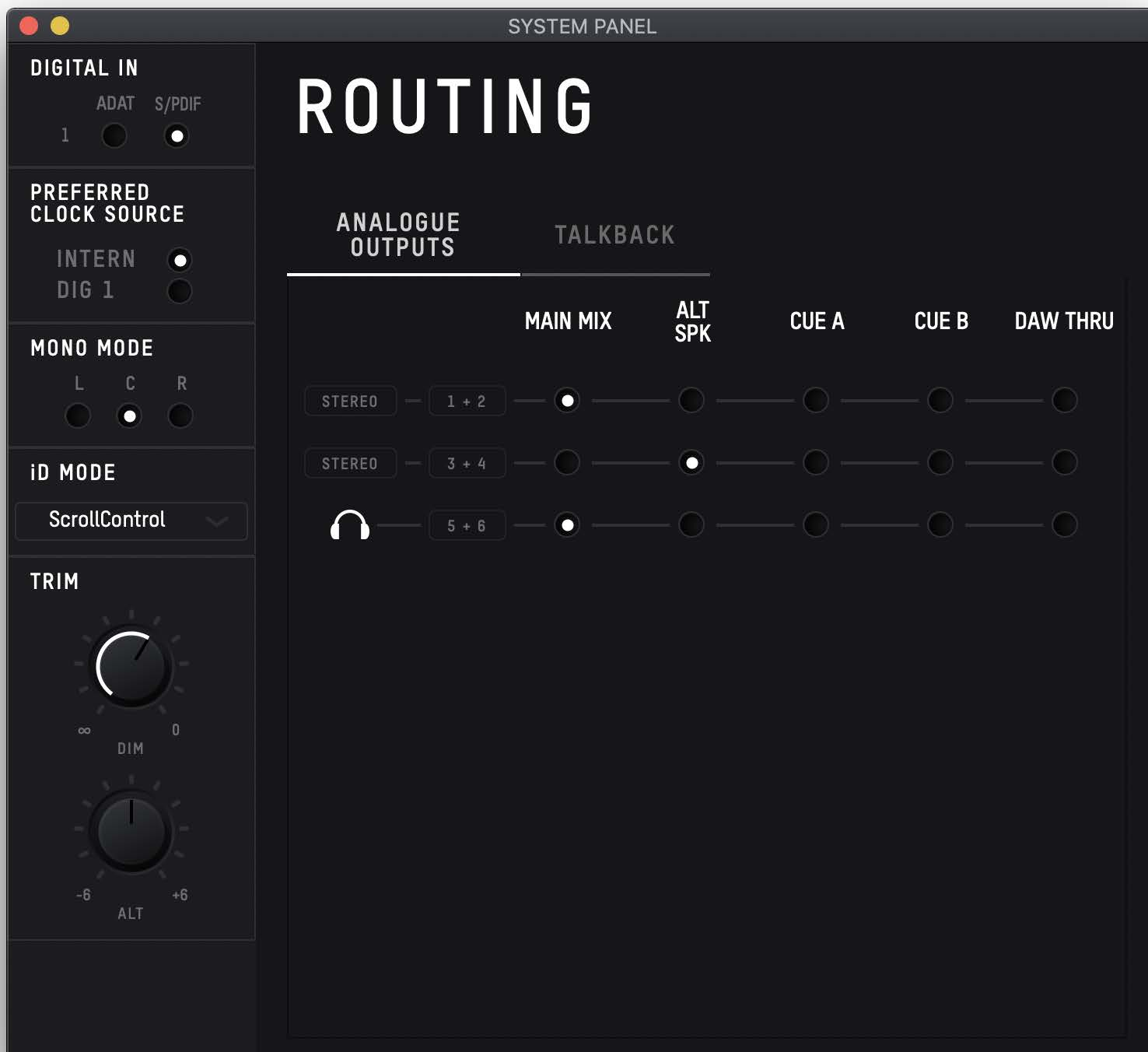

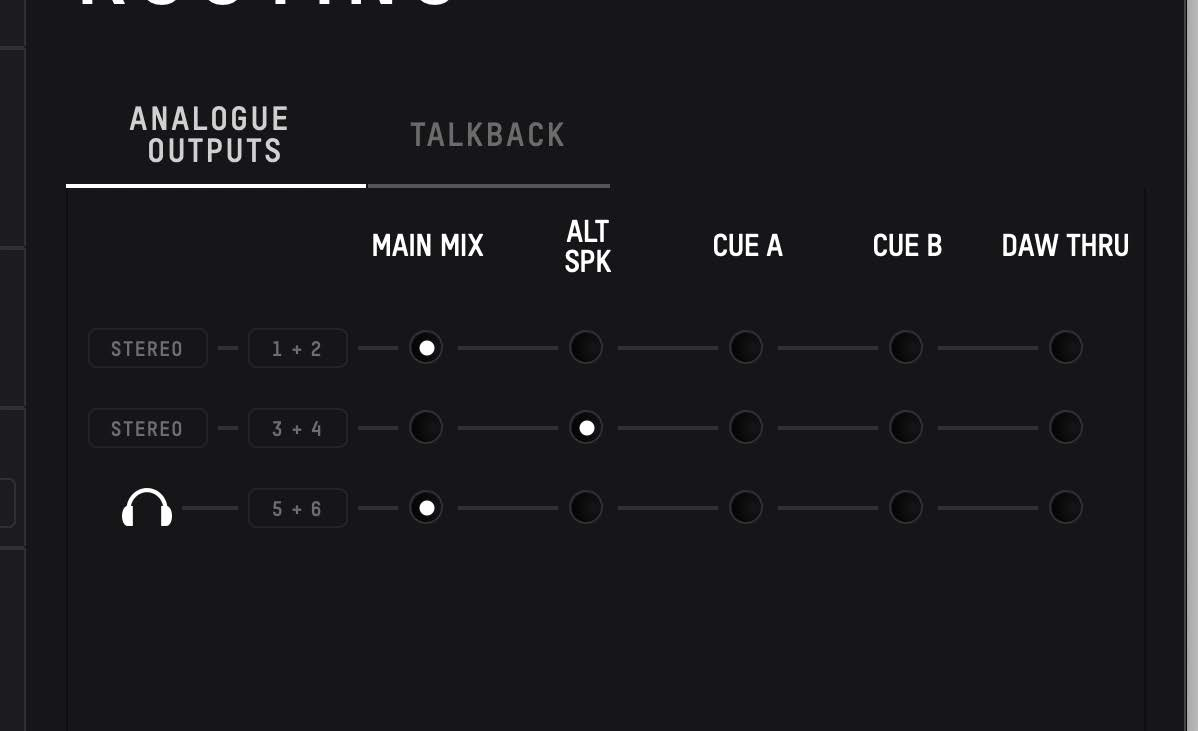

ルーティングマトリクスでは、アナログライン出力とヘッドフォン出力へ送るソースを設定します。

利用可能なルーティングソースには次のものがあります。

  • Main Mix — メインの iD ミキサーモニタリングミックス
  • Alt Speaker — Alt が有効なとき、設定したオルタナティブスピーカー出力へ送られるメインミックス
  • Cue A — Cue A モニタリングミックス
  • Cue B — Cue B モニタリングミックス
  • DAW Thru — 対応する出力チャンネルへのホスト再生を直接出力

ミキサーインターフェースの一部ではメインミキサーバスが Master Mix、ルーティングマトリクスでは Main Mix と表示される場合があります。どちらも iD ミキサーのメインモニタリング経路を指します。

オルタナティブスピーカー​

一般的な設定例:

  • 出力 1+2 — メインモニター
  • 出力 3+4 — Alt Speaker

ハードウェアから2組のモニターペアを切り替えたい場合は、iD ボタンへ Alt を割り当てます。

DAW Thru​

DAW Thru は、割り当てられた出力経路について iD ミキサーのレベルコントロールをバイパスします。

注意

出力を DAW Thru へ割り当てる前にソースレベルを下げてください。ヘッドフォン出力を DAW Thru へ割り当てると通常のヘッドフォンボリュームコントロールがバイパスされ、非常に大きな音量で再生される可能性があります。個別にレベル調整できるヘッドフォンミックスには Cue A または Cue B を使用してください。

Talkback​

Talkback には、iD14 MKII のアナログ入力、またはホストコンピューターへ接続されているマイク/オーディオデバイスのいずれかを使用できます。

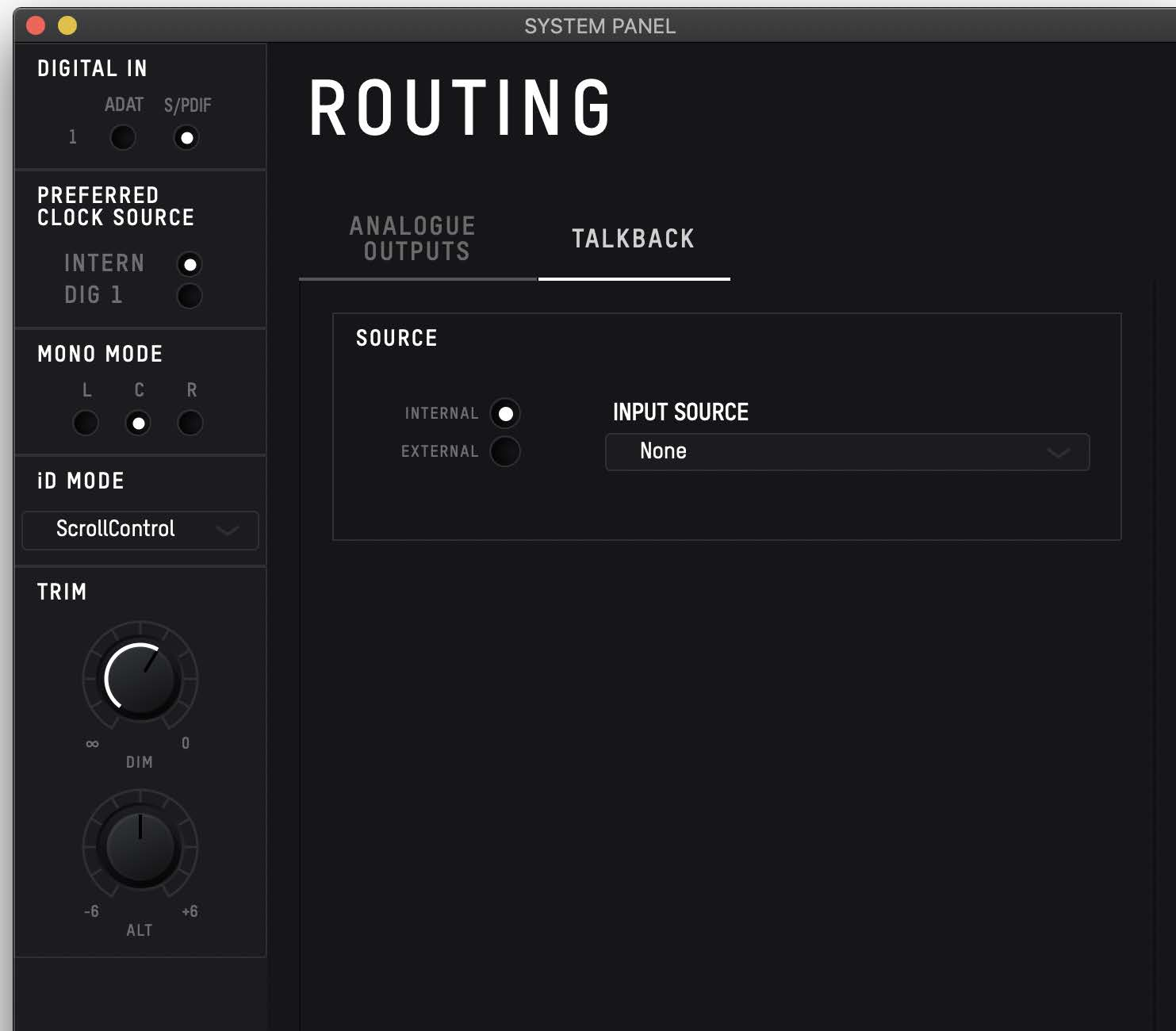

iD14 入力を Talkback として選択すると、そのチャンネルはミキサー内で Talkback チャンネルになります。

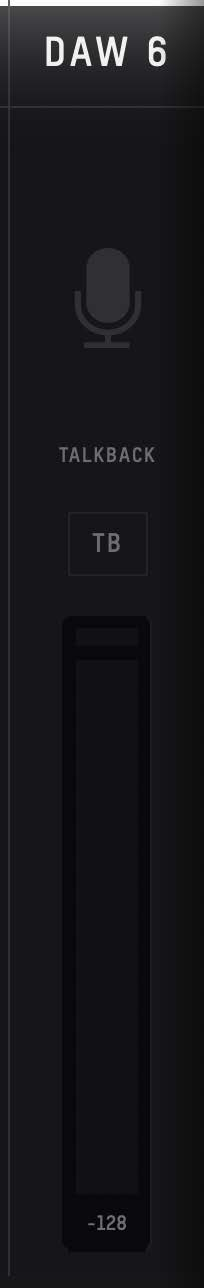

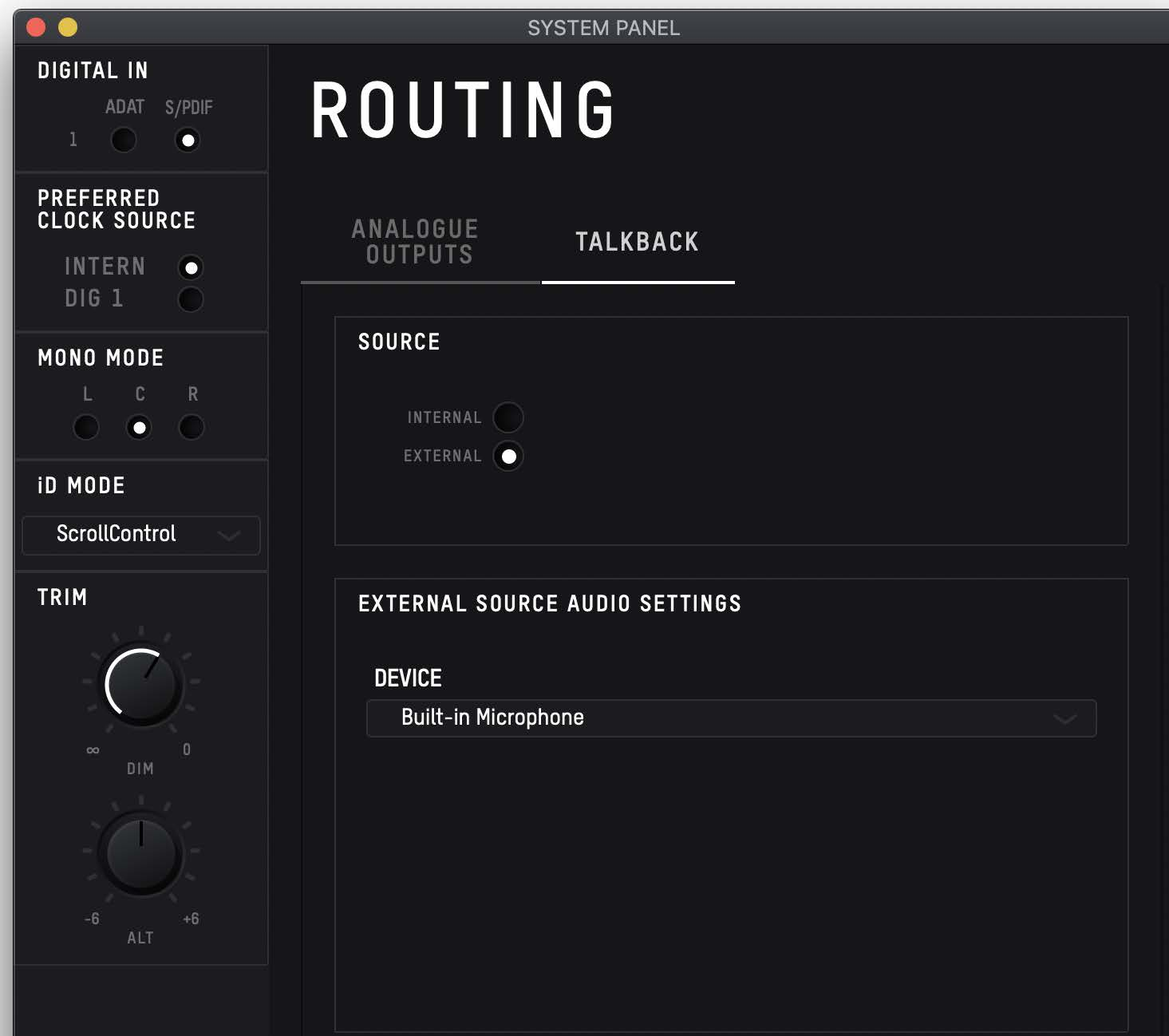

外部ホストオーディオデバイスを選択した場合、Talkback 信号は DAW チャンネル 6 経由で提供されます。Talkback のルーティング先はメイン Mix ではなく Cue ミックスです。
