System Panel 与路由

iD Mixer 的 System Panel 包含数字输入、时钟、监听、Talkback、输出路由和 iD 按钮设置。

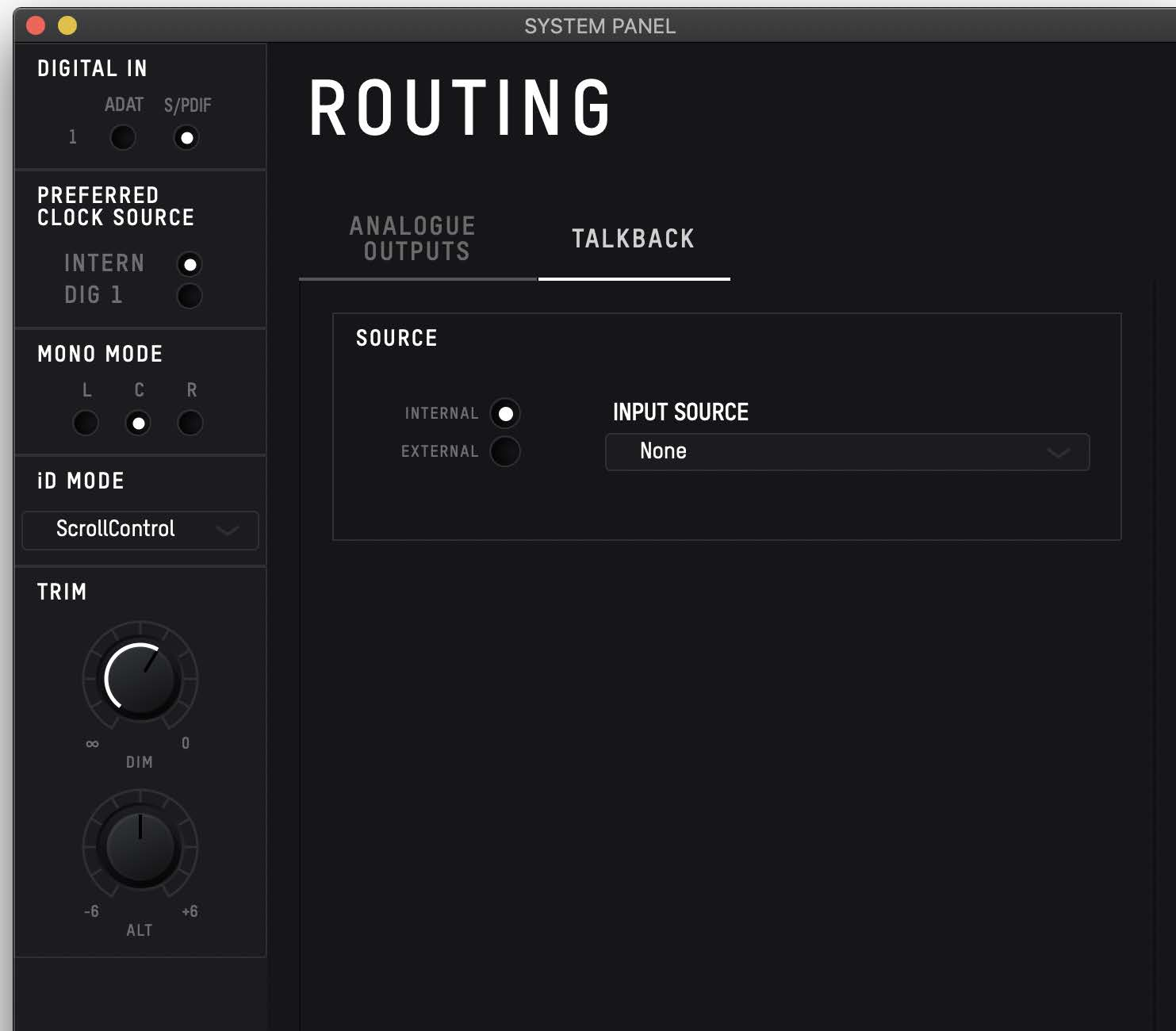

使用 iD14 输入的 iD Mixer Talkback 设置

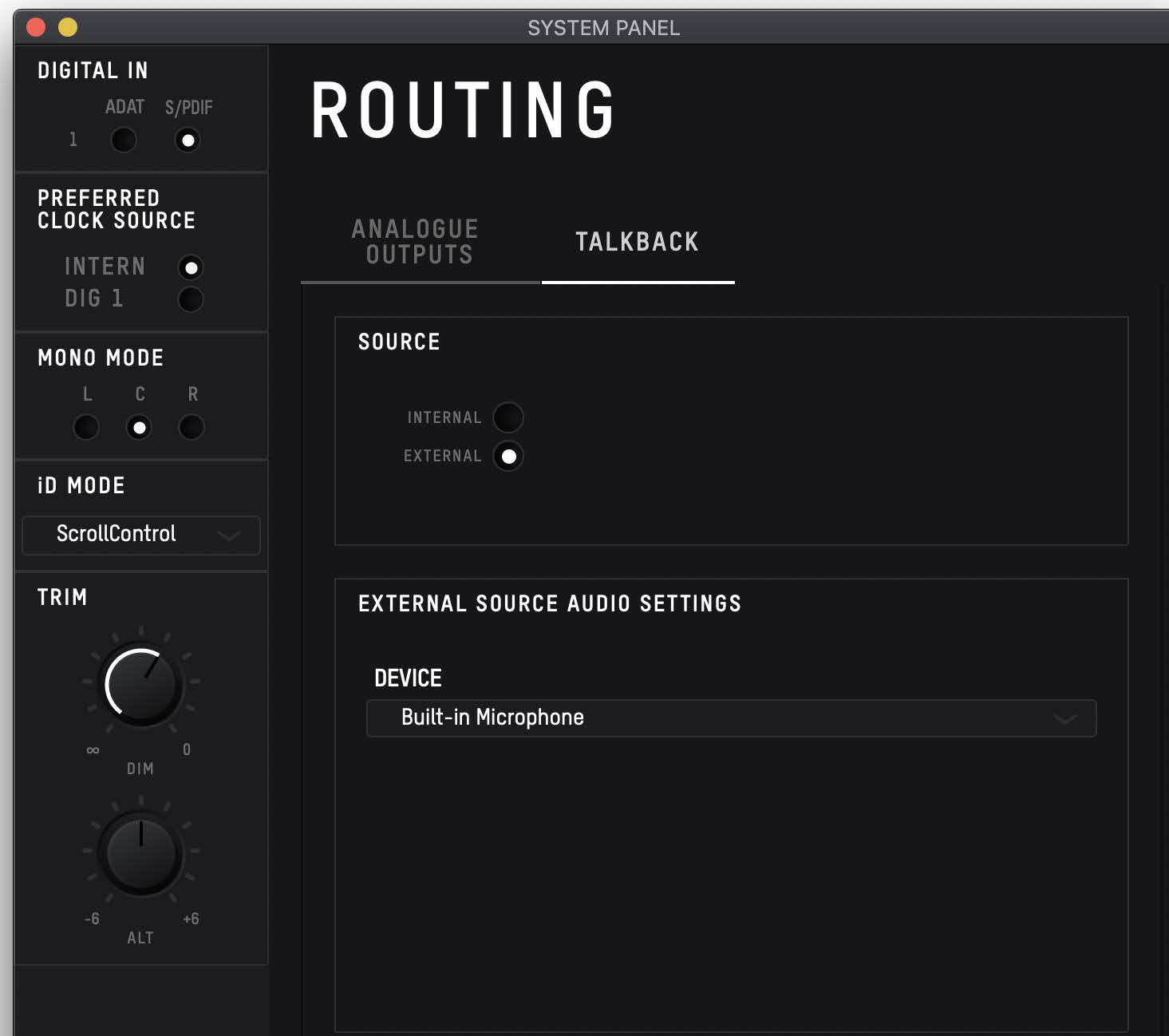

使用外部主机音频设备的 iD Mixer Talkback 设置

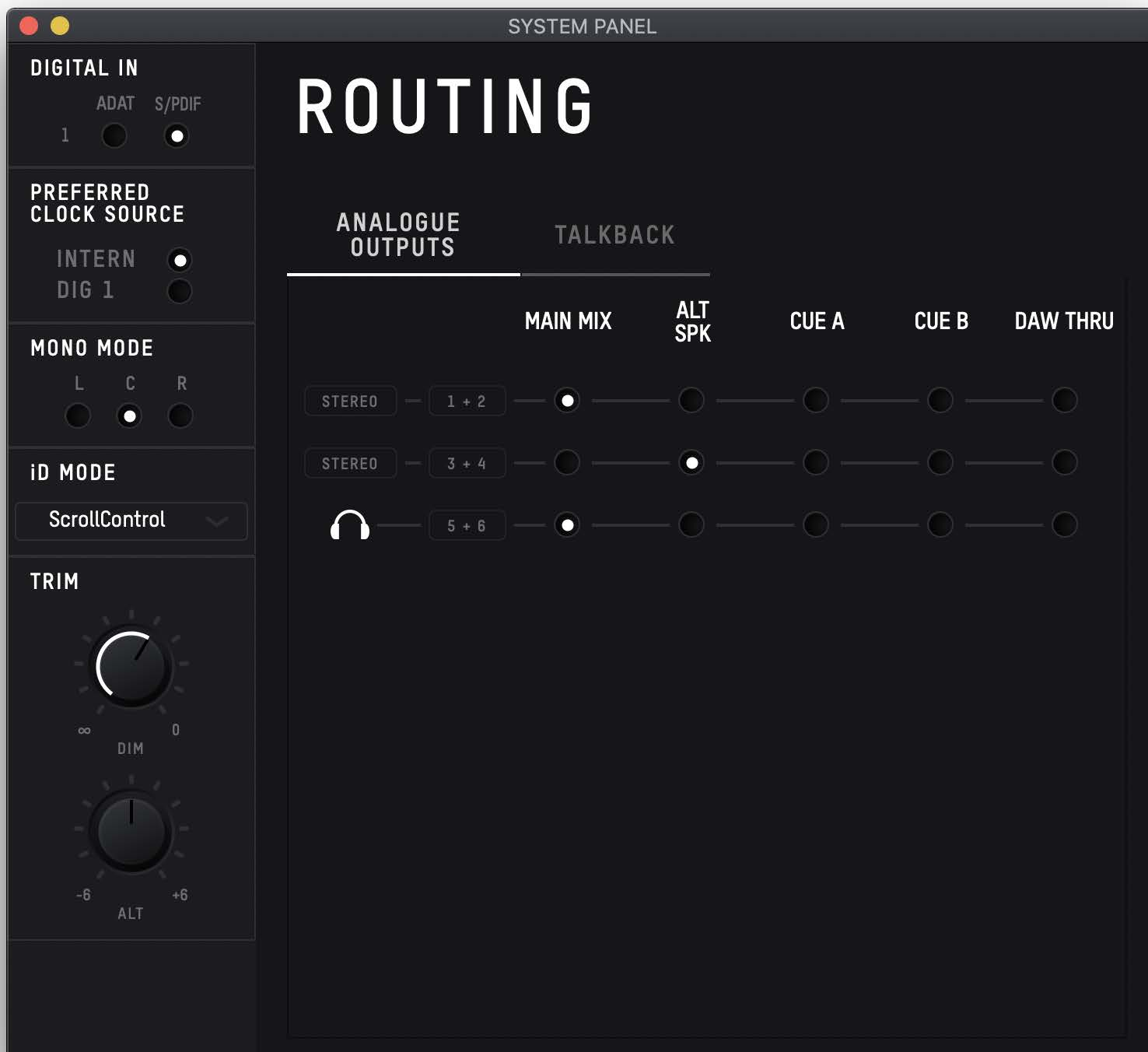

iD Mixer 输出路由矩阵

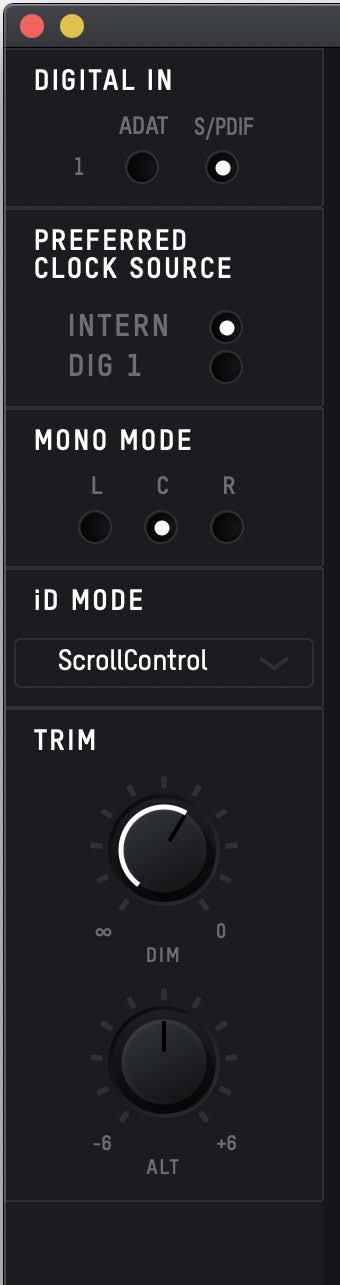

iD Mixer System Panel 控件

数字输入和时钟​

Digital Input Format​

将光纤输入设置为 ADAT 或 S/PDIF，以匹配所连接的数字信号源。

Clock source​

当 iD14 MKII 未从外部光纤设备接收数字音频时，请使用内部时钟。

接收 ADAT 或 S/PDIF 时，应将 iD14 MKII 配置为同步到传入的光纤时钟。外部设备必须提供时钟。

时钟状态指示器显示：

  • Red — 未检测到时钟
  • Amber — 检测到时钟，但采样率不同
  • Green — 检测到采样率正确的有效时钟

如果没有可用的有效外部时钟，iD14 MKII 会使用内部时钟，直到检测到有效的输入时钟。

监听设置​

Mono mode​

Mono mode 决定单声道信号从左监听音箱、右监听音箱还是两只监听音箱播放。

Dim level​

Dim level 设置启用 Dim 时监听电平降低的幅度。

Alt speaker level​

Alt 扬声器电平可用于补偿主监听音箱与备用监听音箱之间的电平差异。

iD 按钮分配​

iD 按钮可以分配给当前支持的功能，包括：

  • ScrollControl
  • Mono
  • Mono + Polarity
  • Dim
  • Talkback
  • Alt

输出路由​

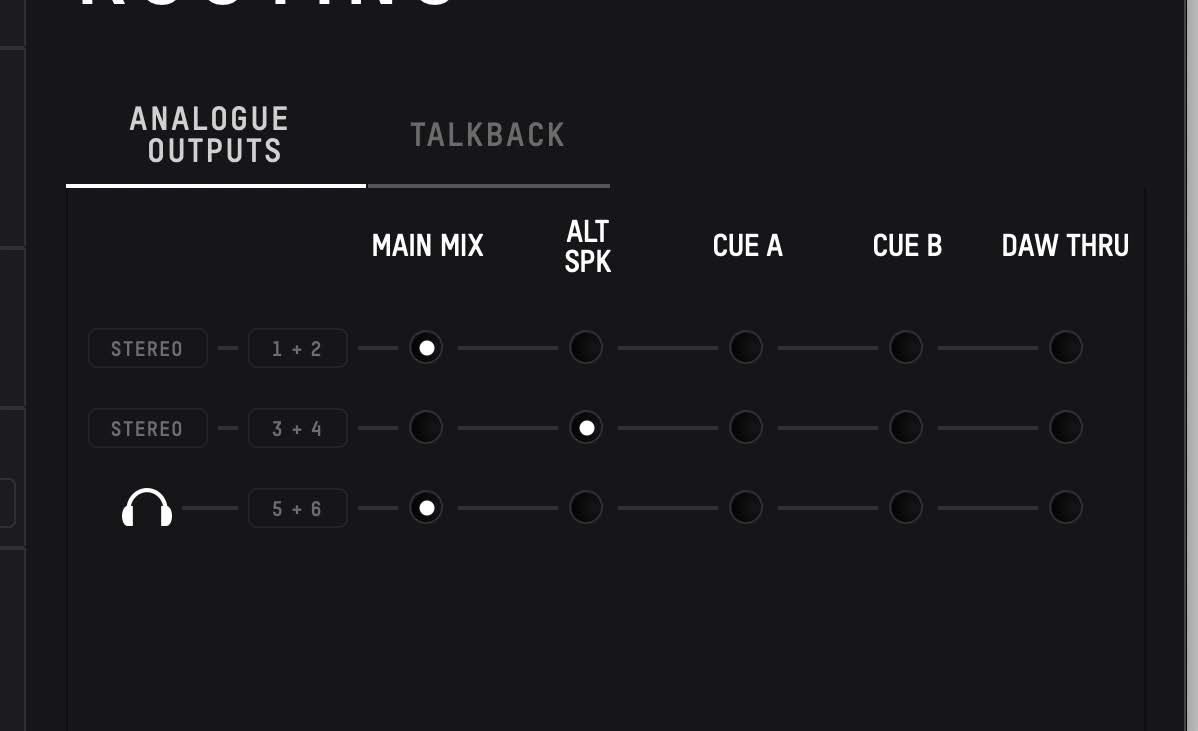

iD Mixer 模拟输出路由矩阵
iD Mixer Talkback 通道

路由矩阵控制发送到模拟线路输出和耳机输出的信号源。

可用路由信号源包括：

  • Main Mix — iD Mixer 的主监听混音
  • Alt Speaker — 启用 Alt 时，将主混音路由到配置的备用扬声器输出
  • Cue A — Cue A 监听混音
  • Cue B — Cue B 监听混音
  • DAW Thru — 对应输出通道的主机直接回放

Mixer 界面的部分位置可能将主总线标记为 Master Mix，而路由矩阵中标记为 Main Mix。这两个名称指的是同一个 iD Mixer 主监听路径。

备用扬声器​

常见配置为：

  • 输出 1+2 — 主监听音箱
  • 输出 3+4 — Alt Speaker

如果希望从硬件在两组监听音箱之间切换，请将 Alt 分配给 iD 按钮。

DAW Thru​

DAW Thru 会绕过分配输出路径上的 iD Mixer 电平控制。

警告

将输出分配给 DAW Thru 之前，请先降低信号源电平。当耳机输出分配给 DAW Thru 时，正常的耳机音量控制会被绕过，回放音量可能非常大。如需独立控制的耳机混音，请使用 Cue A 或 Cue B。

Talkback​

Talkback 可以使用 iD14 MKII 的模拟输入，也可以使用连接到主机电脑的麦克风/音频设备。

如果选择 iD14 输入作为 Talkback，该通道会在 Mixer 中变为 Talkback 通道。

如果选择外部主机音频设备，Talkback 信号会通过 DAW 通道 6 显示。Talkback 可以路由到 Cue 混音，而不能路由到 Main Mix。
