System Panel 및 라우팅

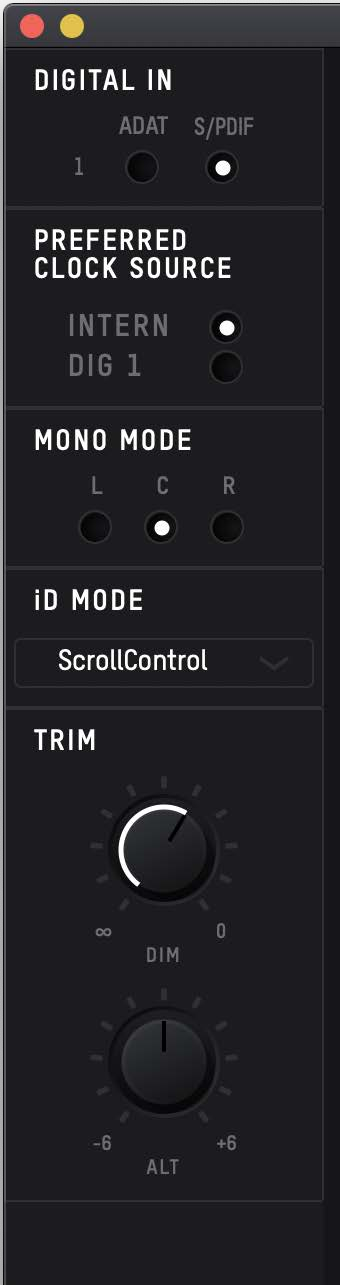

iD Mixer의 System Panel에는 디지털 입력, 클로킹, 모니터, Talkback, 출력 라우팅 및 iD 버튼 설정이 있습니다.
디지털 입력 및 클로킹
Digital Input Format
연결된 디지털 소스와 일치하도록 광 입력을 ADAT 또는 S/PDIF로 설정합니다.
Clock Source
iD14 MKII가 외부 광 장치에서 디지털 오디오를 수신하지 않을 때는 Internal Clock을 사용합니다.
ADAT 또는 S/PDIF를 수신할 때는 iD14 MKII가 수신되는 광 클록에 동기화되도록 설정합니다. 외부 장치가 클록을 공급해야 합니다.
Clock Status 표시등은 다음 상태를 나타냅니다:
- Red - 클록이 감지되지 않음
- Amber - 다른 샘플 레이트의 클록이 감지됨
- Green - 올바른 샘플 레이트의 유효한 클록이 감지됨
유효한 외부 클록이 없는 경우 iD14 MKII는 유효한 입력 클록이 감지될 때까지 Internal Clock을 사용합니다.
모니터 설정
Mono Mode
Mono Mode는 모노 신호를 왼쪽 모니터, 오른쪽 모니터 또는 양쪽 모니터에서 재생할지 결정합니다.
Dim 레벨
Dim Level은 Dim이 활성화될 때 모니터 레벨이 감소하는 양을 설정합니다.
Alt Speaker 레벨
Alt Speaker Level을 사용하여 메인 모니터 페어와 대체 모니터 페어 사이의 레벨 차이를 보정할 수 있습니다.
iD 버튼 할당
iD 버튼에는 현재 지원되는 다음 기능을 할당할 수 있습니다:
- ScrollControl
- Mono
- Mono + Polarity
- Dim
- Talkback
- Alt
출력 라우팅

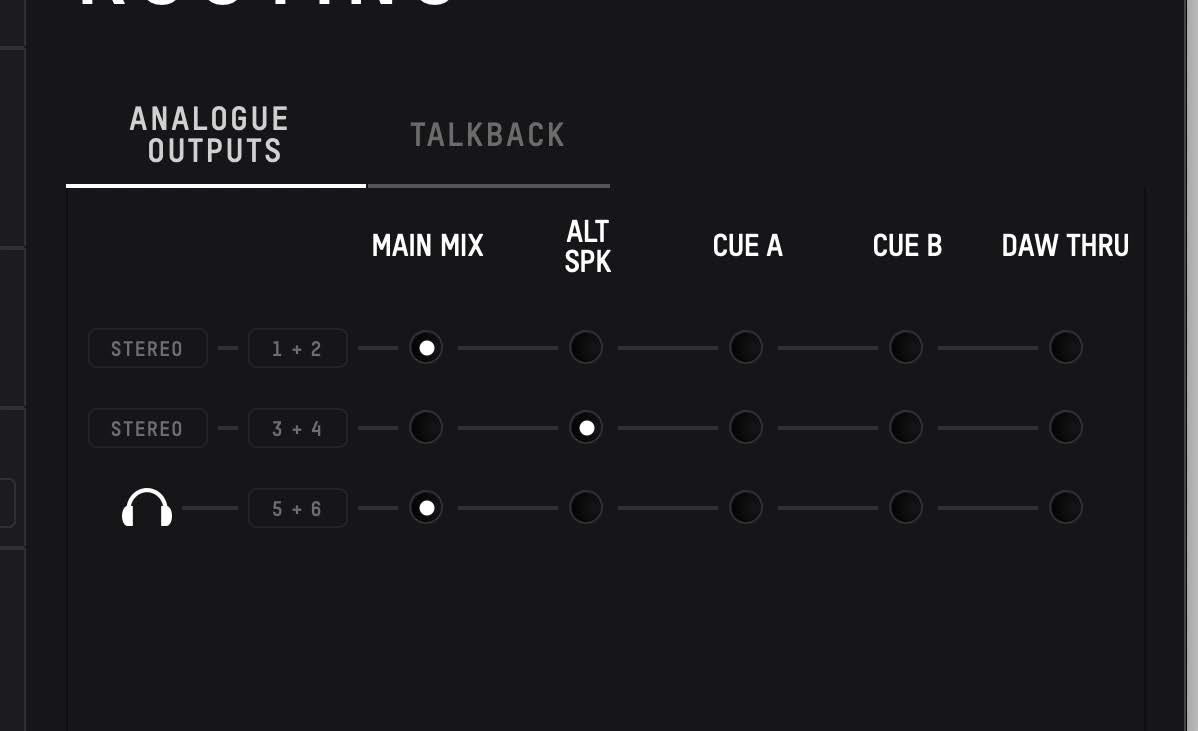

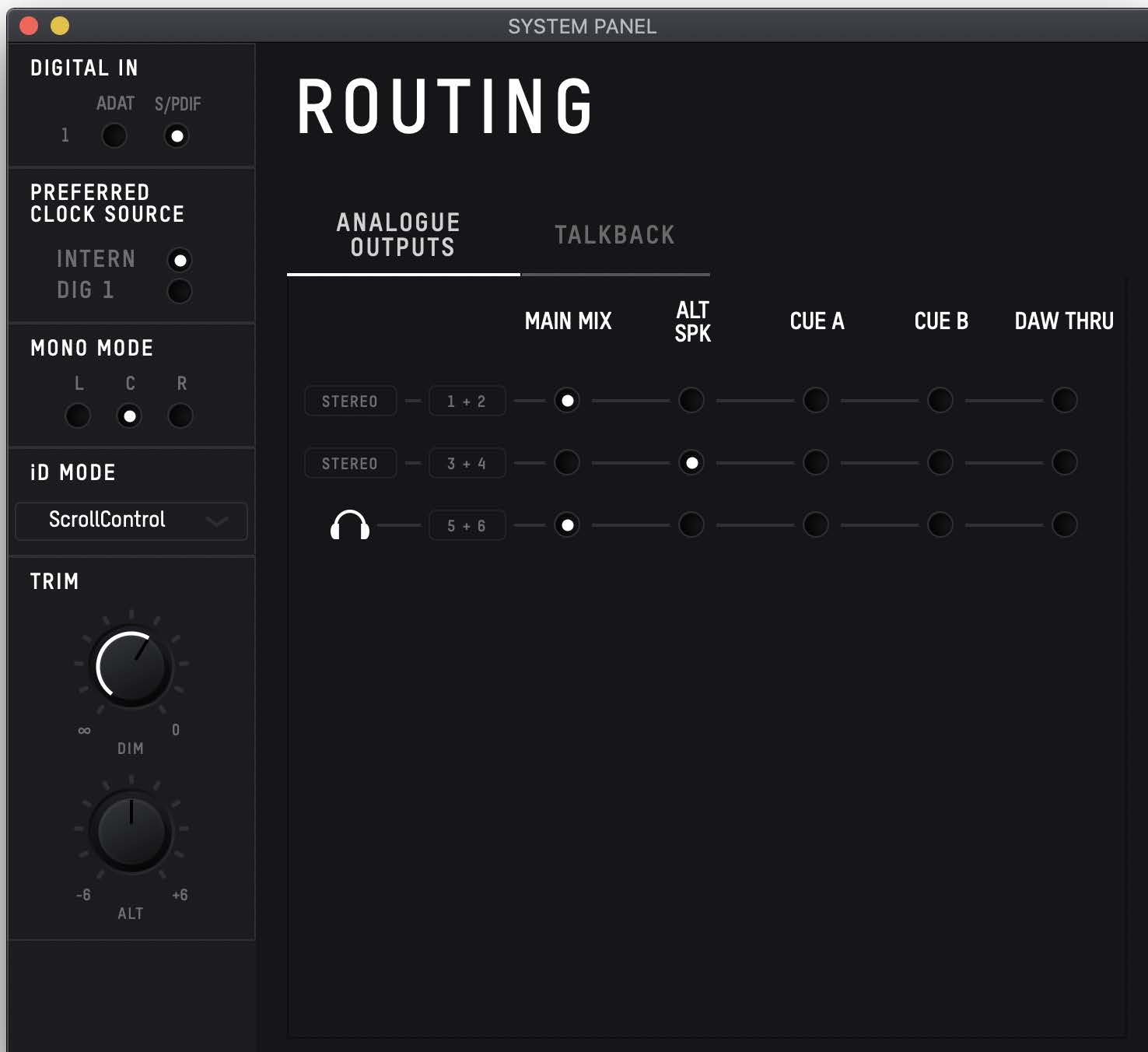

Routing Matrix는 아날로그 라인 출력 및 헤드폰 출력으로 전송되는 소스를 제어합니다.
사용 가능한 라우팅 소스는 다음과 같습니다:
- Main Mix - 메인 iD Mixer 모니터링 믹스
- Alt Speaker - Alt가 활성화될 때 설정된 대체 스피커 출력으로 라우팅되는 메인 믹스
- Cue A - Cue A 모니터링 믹스
- Cue B - Cue B 모니터링 믹스
- DAW Thru - 해당 출력 채널로 직접 전달되는 호스트 재생 신호
Mixer 인터페이스 일부에서는 메인 믹서 버스를 Master Mix, Routing Matrix에서는 Main Mix로 표시할 수 있습니다. 두 레이블 모두 메인 iD Mixer 모니터링 경로를 의미합니다.
대체 스피커
일반적인 구성 예시는 다음과 같습니다:
- 출력 1+2 - 메인 모니터
- 출력 3+4 - Alt Speaker
하드웨어에서 두 모니터 페어 사이를 전환하려면 iD 버튼에 Alt를 할당합니다.
DAW Thru
DAW Thru는 할당된 출력 경로에서 iD Mixer 레벨 컨트롤을 우회합니다.
출력을 DAW Thru에 할당하기 전에 소스 레벨을 낮추십시오. 헤드폰 출력이 DAW Thru에 할당되면 일반 헤드폰 볼륨 컨트롤이 우회되므로 재생 음량이 매우 클 수 있습니다. 별도로 제어할 수 있는 헤드폰 믹스가 필요하면 Cue A 또는 Cue B를 사용하십시오.
Talkback
Talkback은 iD14 MKII 아날로그 입력 또는 호스트 컴퓨터에 연결된 마이크/오디오 장치를 사용할 수 있습니다.

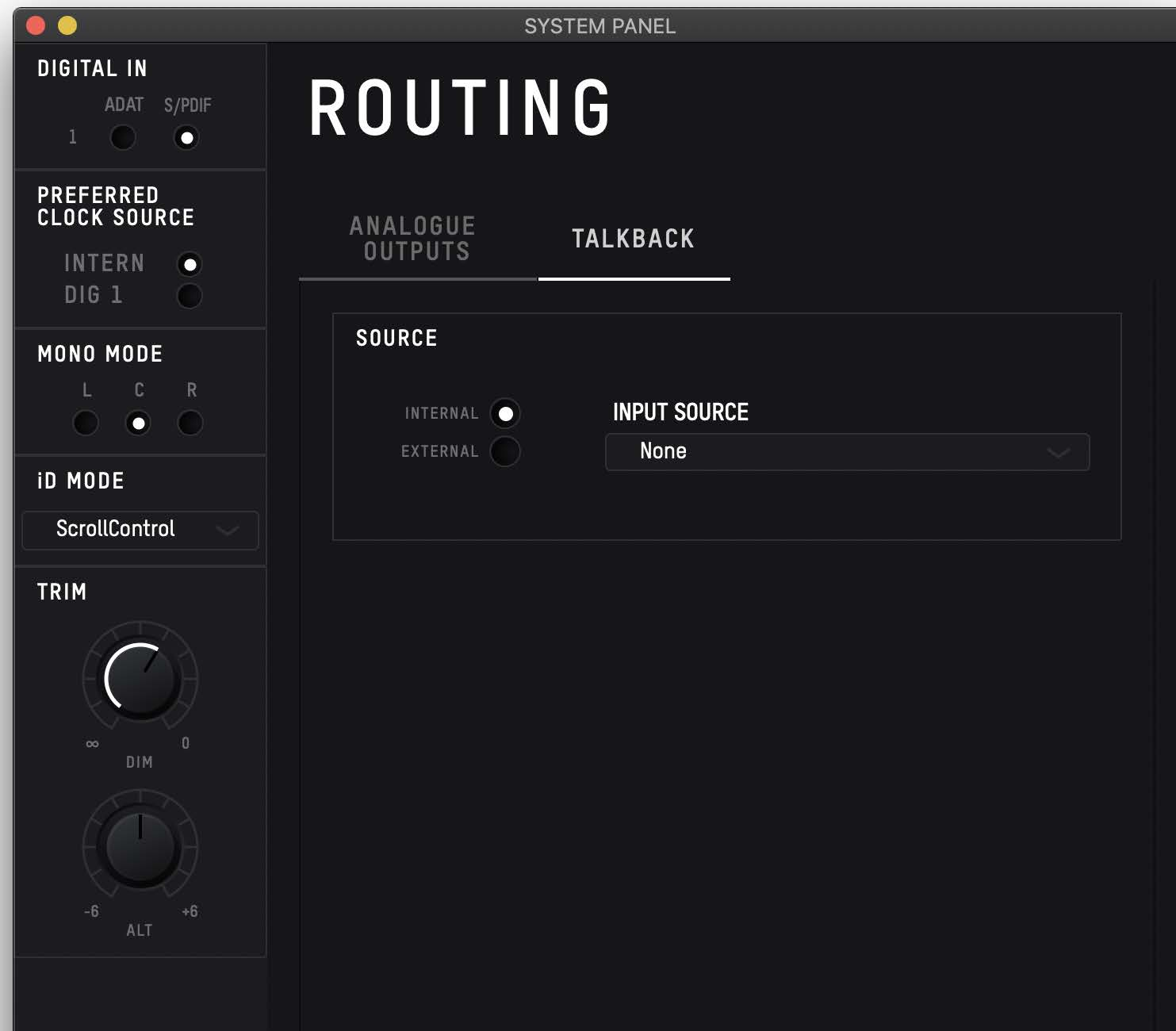

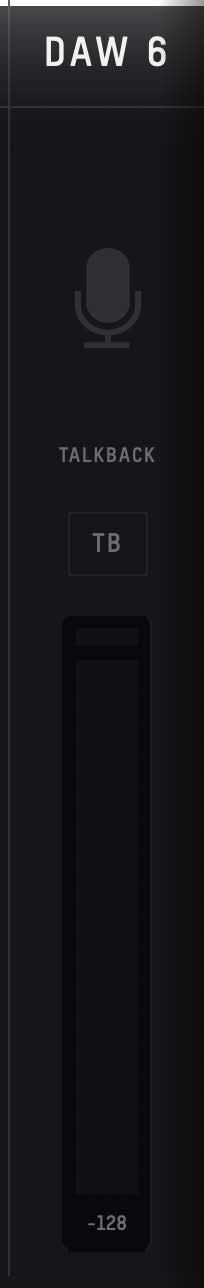

iD14 입력을 Talkback으로 선택하면 해당 채널이 Mixer의 Talkback 채널이 됩니다.

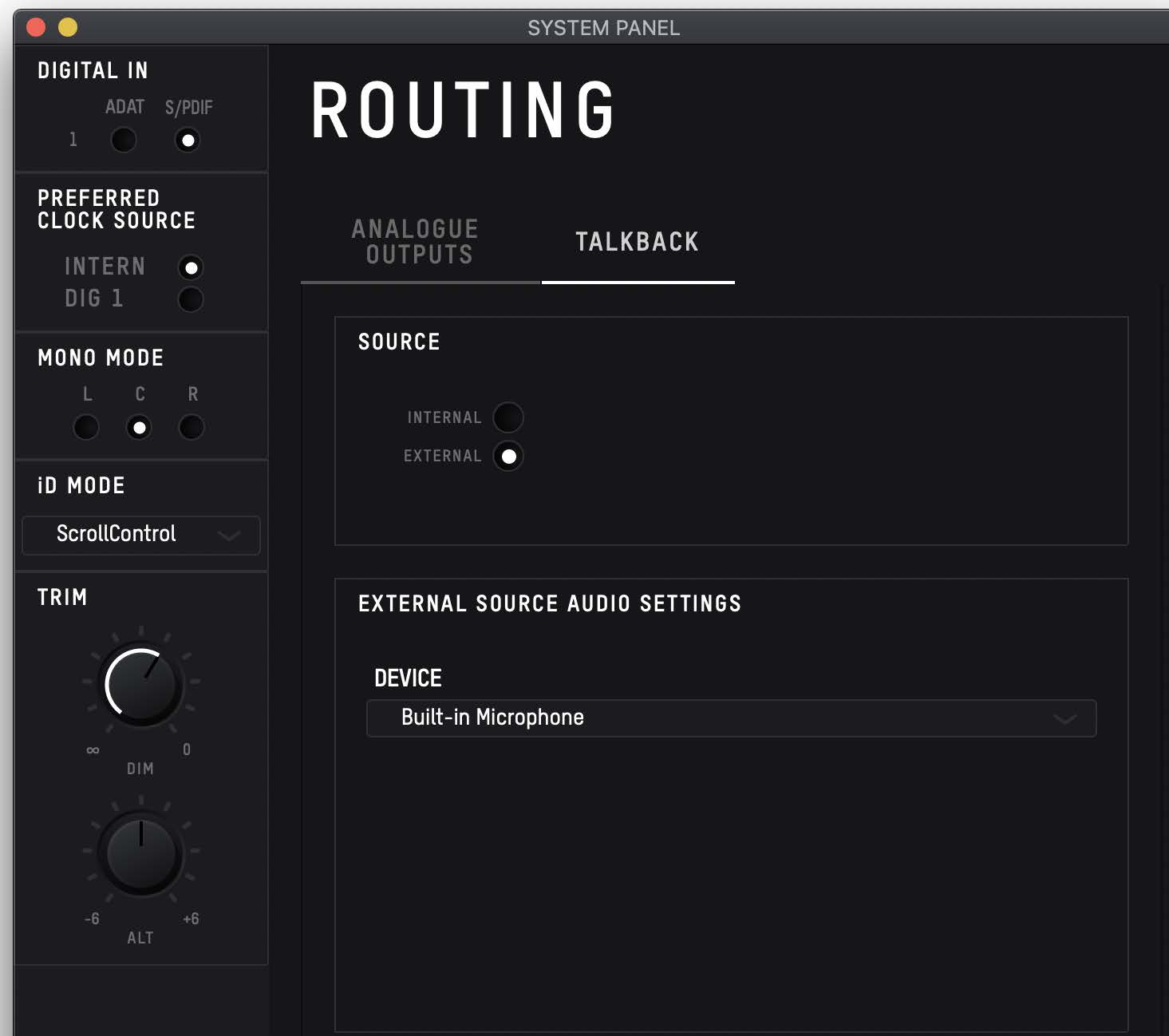

외부 호스트 오디오 장치를 선택하면 Talkback 신호가 DAW 채널 6을 통해 제공됩니다. Talkback 라우팅은 Main Mix가 아니라 Cue 믹스에 사용할 수 있습니다.
