디지털 입력
| 형식 | 지원 샘플 레이트 |
|---|
| ADAT, 8채널 | 44.1 또는 48 kHz |
| ADAT SMUX, 4채널 | 88.2 또는 96 kHz |
| 광 S/PDIF, 2채널 | 44.1–96 kHz |
마이크 및 라인 입력
| 사양 | 값 |
|---|
| 게인 범위 | 58 dB |
| 기준 레벨 | 12 dBu = 0 dBFS |
| 최대 마이크 입력 레벨 | 12 dBu |
| 최대 라인 입력 레벨 | 21 dBu |
| 마이크 입력 임피던스 | 2.8 kΩ |
| 라인 입력 임피던스 | > 8 kΩ |
| THD+N @ 0 dBu | 0.00170% |
| THD+N @ 0 dBu, 최대 게인 | < 0.04% |
| SNR | 101 dB A-weighted |
| EIN | −129 dBu A-weighted |
| CMRR @ 1 kHz | > 75 dB |
| 크로스토크 | > −100 dB |
| 최소 게인에서의 주파수 응답 | ±0.5 dB, 10 Hz–40 kHz |
| 팬텀 파워 | 48 V ±4 V, 10 mA/채널 |
| XLR | Pin 2 핫, Pin 3 콜드, Pin 1 실드 |
| ¼인치 TRS | Tip 핫, Ring 콜드, Sleeve 실드 |
악기 입력
| 사양 | 값 |
|---|
| 게인 범위 | 40 dB |
| 기준 레벨 | 12 dBu = 0 dBFS |
| 최대 기준 레벨 | +10 dBu |
| THD+N @ 0 dBu | 0.1% |
| SNR | 100 dB A-weighted |
| 최소 게인에서의 주파수 응답 | ±0.5 dB, 10 Hz–20 kHz |
| ¼인치 TS | Tip 핫, Sleeve 실드 |
아날로그-디지털 컨버터
| 사양 | 값 |
|---|
| THD+N @ −1 dBFS | 0.001% |
| 다이내믹 레인지 | 120 dB A-weighted |
| CMRR | > 80 dB |
| 주파수 응답 | ±0.5 dB, 10 Hz-40 kHz |
라인 출력
| 사양 | 값 |
|---|
| 기준 레벨 | 12 dBu = 0 dBFS |
| THD+N @ −1 dBFS | 0.0006% |
| 다이내믹 레인지 | 125.5 dB A-weighted |
| 크로스토크 | > 120 dB |
| 주파수 응답 | ±0.1 dB, 10 Hz-40 kHz |
| ¼인치 TRS | Tip 핫, Ring 콜드, Sleeve 실드 |
헤드폰 출력
별도 명시가 없는 경우 측정값은 100 kΩ 부하를 기준으로 합니다.
| 사양 | 값 |
|---|
| 기준 레벨 | 18.5 dBu = 0 dBFS |
| THD+N @ −1 dBFS | 0.0009% |
| 다이내믹 레인지 | 125.5 dB A-weighted |
| 크로스토크 | > 116 dB |
| 주파수 응답 | ±0.25 dB, 10 Hz-40 kHz |
| 최대 레벨 @ 30 Ω | 2.59 V peak / 1.827 V RMS / 223 mW |
| 최대 레벨 @ 62 Ω | 4.18 V peak / 2.95 V RMS / 280 mW |
| 최대 레벨 @ 600 Ω | 7.72 V peak / 5.46 V RMS / 100 mW |
| ¼인치 TRS | Tip 왼쪽, Ring 오른쪽, Sleeve 실드 |
I/O 용량
| 사양 | 값 |
|---|
| 아날로그 입력 채널 | 2 |
| 광 입력 채널 | 최대 8 |
| 최대 하드웨어 입력 수 | 44.1/48 kHz에서 10 |
| 라인 출력 채널 | 4 |
| 헤드폰 출력 채널 | 2 |
| 최대 하드웨어 출력 수 | 6 |
| Loopback | 추가 가상 스테레오 호스트 입력 |
루프백 입력은 호스트 소프트웨어에서 Input 11+12 또는 Loopback 1+2로 표시되며, 명시된 10입력 하드웨어 수에는 포함되지 않습니다.
USB 전원
| 사양 | 값 |
|---|
| 최소 버스 전원 요구사항 | USB 3.0 이상에서 0.9 A @ 5 V |
| 최대 사용 가능 버스 전원 | USB-C를 통해 1.5 A @ 5 V |
USB-C는 추가 전력을 제공하여 헤드폰 출력의 헤드룸을 더 확보할 수 있습니다.
DSP 믹서 레이턴시
입력에서 출력까지의 왕복 레이턴시입니다.
| 샘플 레이트 | 레이턴시 |
|---|
| 44.1 kHz | 0.65 ms |
| 48 kHz | 0.60 ms |
| 88.2 kHz | 0.33 ms |
| 96 kHz | 0.31 ms |

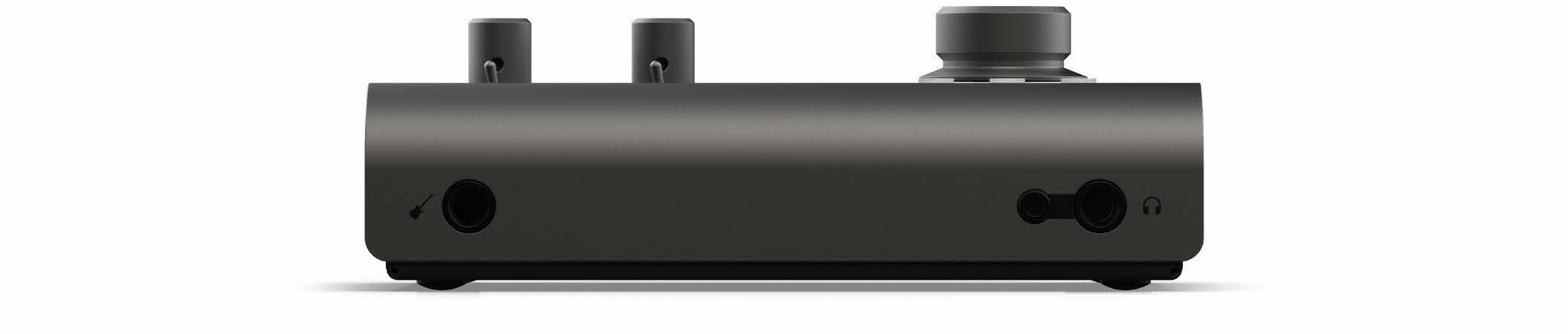

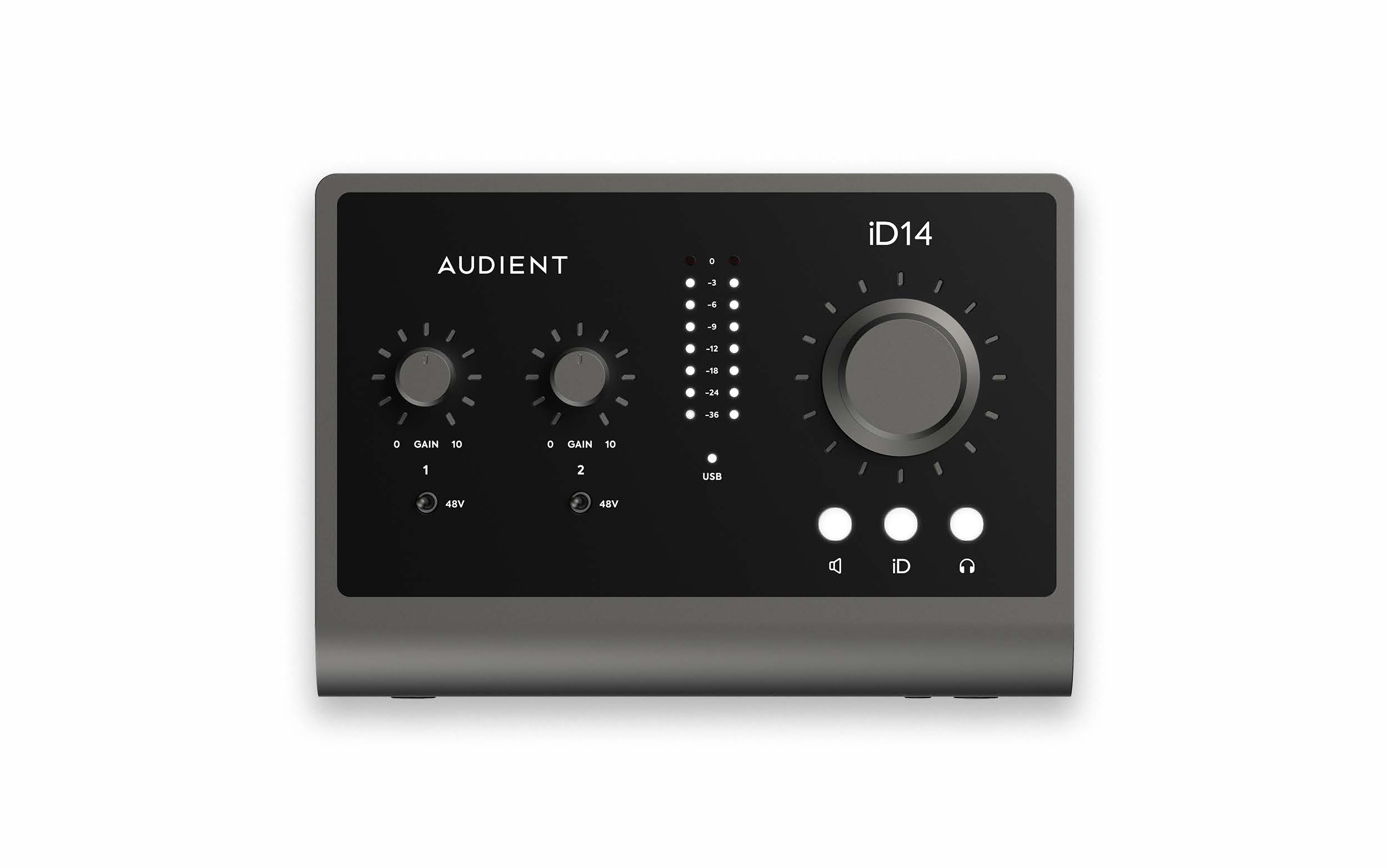

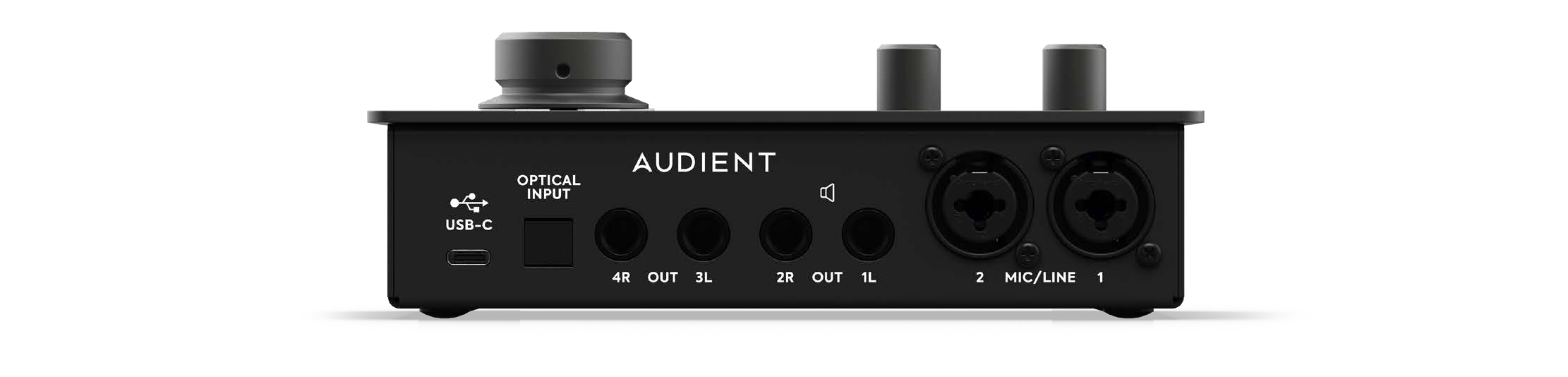

| 측정 항목 | 값 |
|---|
| 너비 | 173 mm |
| 깊이 | 120 mm |
| 섀시 높이 | 40 mm |
| 전체 높이, 메인 인코더 측 | 62.1 mm |
| 전체 높이, 게인 컨트롤 측 | 61.1 mm |
