하드웨어 및 연결

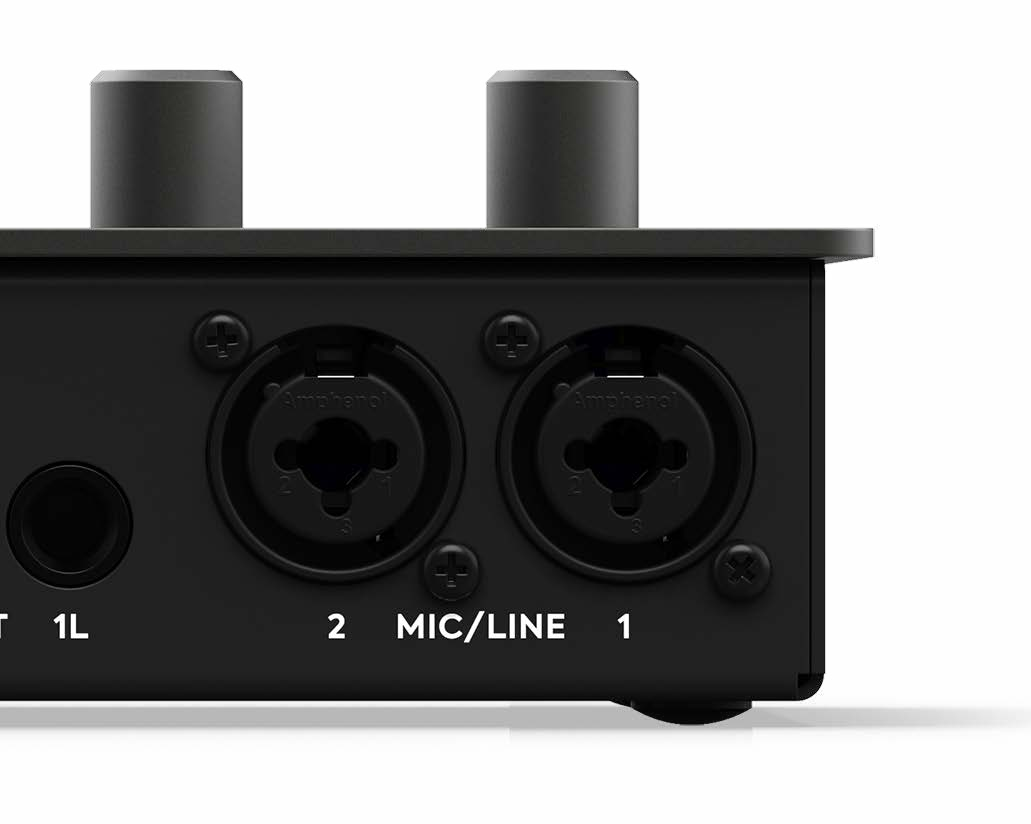

마이크/라인 입력

iD14 MKII에는 Audient Console Mic Preamp에 연결된 후면 패널 XLR/TRS 콤보 입력이 2개 있습니다.

마이크는 XLR로, 밸런스 라인 레벨 소스는 ¼인치 TRS로 연결합니다.

각 프리앰프는 최대 58 dB의 게인을 제공합니다.

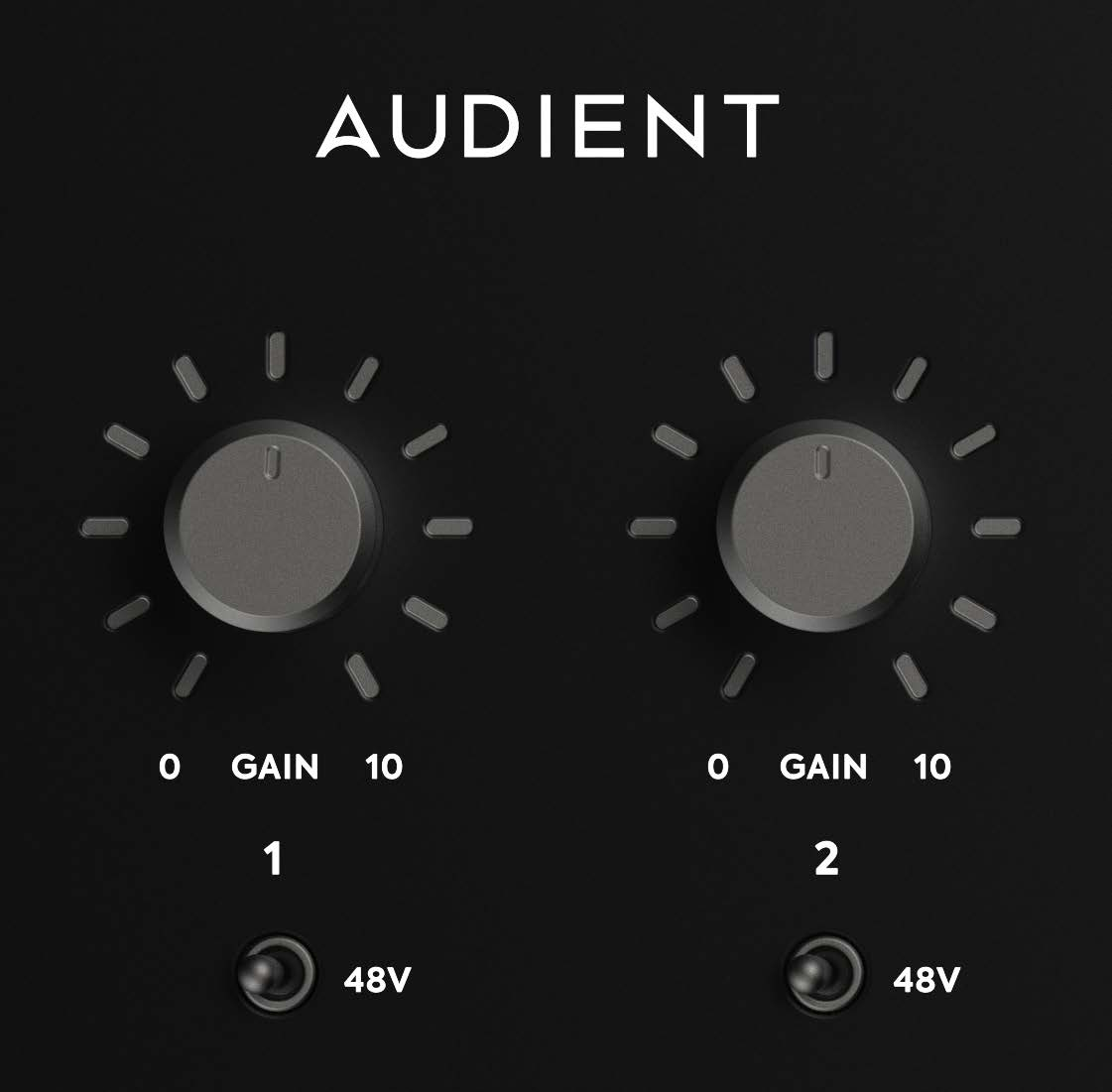

48V 팬텀 파워

각 마이크 입력에는 독립적으로 전환할 수 있는 팬텀 파워가 있습니다.

마이크에 팬텀 파워가 필요한 경우 해당 채널의 +48V를 활성화합니다. 팬텀 파워를 켜기 전에 마이크 설명서를 확인하십시오.

iD14 MKII는 채널당 최대 10 mA에서 48 V ±4 V를 제공합니다.

극성 반전 및 +10 dB Boost를 포함한 추가 아날로그 입력 컨트롤은 iD Mixer에서 사용할 수 있습니다.

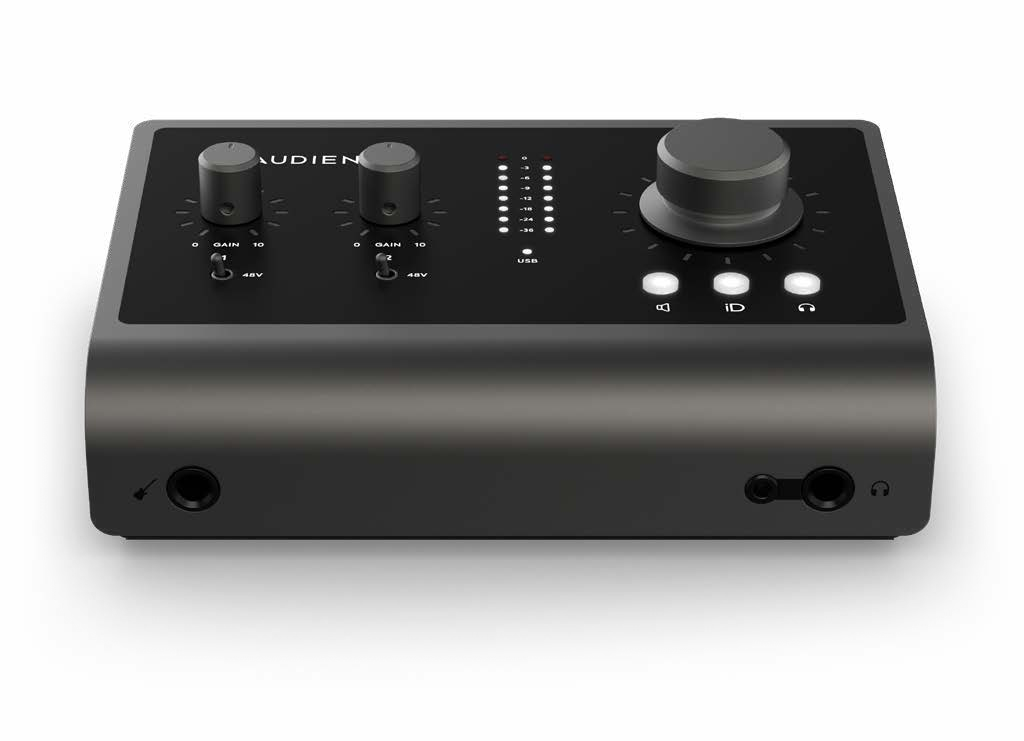

악기 입력

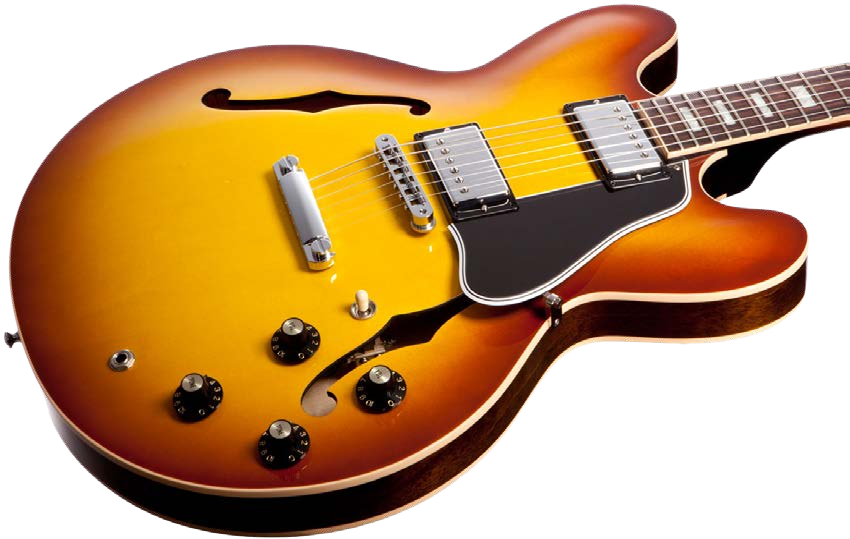

기타, 베이스 또는 기타 악기 레벨 소스를 전면 패널의 ¼인치 악기 입력에 연결합니다.

악기 입력은 디스크리트 Class-A JFET 입력단을 사용하며 채널 1로 작동합니다. 전면 악기 입력에 연결하면 채널 1의 입력이 후면 마이크/라인 입력에서 악기 입력으로 전환됩니다.

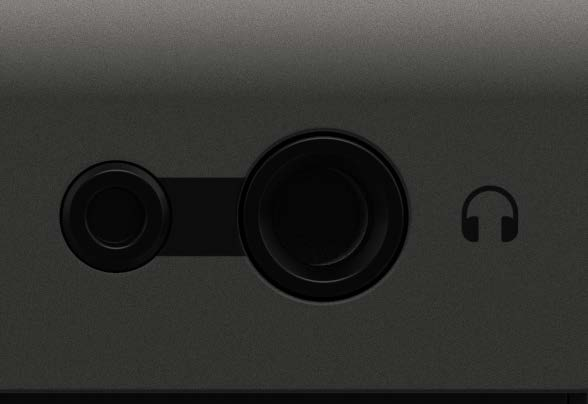

헤드폰

헤드폰 출력은 전면 패널의 다음 두 단자에서 사용할 수 있습니다:

• 6.35 mm
• 3.5 mm

두 단자에는 동일한 헤드폰 신호가 동시에 출력됩니다.

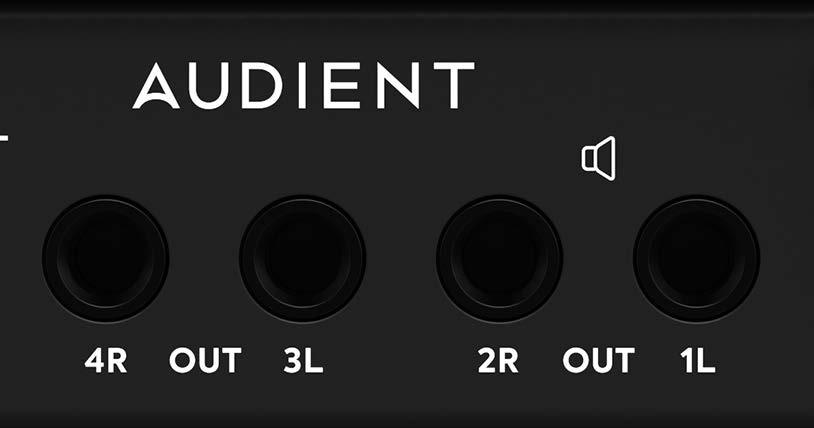

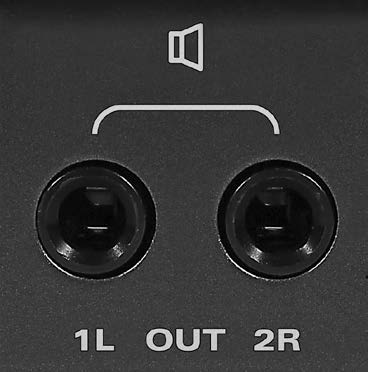

라인 출력

iD14 MKII 후면 패널에는 밸런스 ¼인치 TRS 라인 출력이 4개 있습니다.

이 출력은 파워드 모니터 또는 기타 라인 레벨 장비에 연결할 수 있습니다. 라우팅은 iD Mixer에서 설정합니다.

출력 라우팅 및 대체 스피커 설정에 대해서는 System Panel 및 라우팅을 참조하십시오.

광 디지털 입력

후면 광 입력은 ADAT 및 광 S/PDIF를 지원합니다.

• 44.1 및 48 kHz에서는 ADAT를 통해 최대 8개의 디지털 입력 채널을 사용할 수 있습니다.
• 88.2 및 96 kHz에서는 SMUX를 사용하여 ADAT에서 최대 4개 채널을 사용할 수 있습니다.
• 광 S/PDIF는 최대 96 kHz의 샘플 레이트에서 2개 채널을 제공합니다.

광 입력을 통해 디지털 오디오를 수신할 때는 iD14 MKII가 연결된 디지털 장치에서 공급하는 클록에 동기화되어야 합니다.

디지털 형식 및 Clock Source 설정은 System Panel 및 라우팅을 참조하십시오.

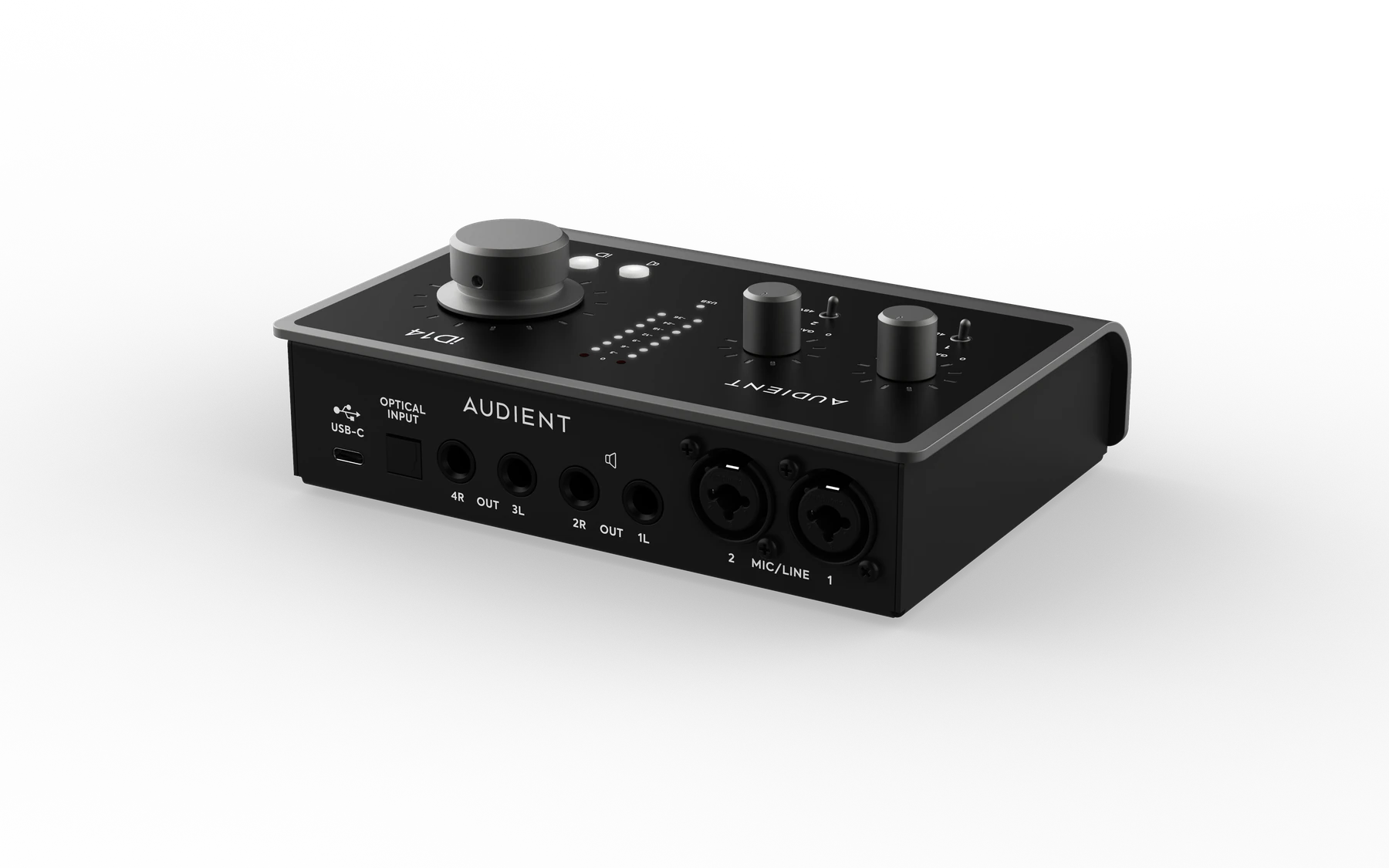

USB 연결

iD14 MKII는 후면 USB-C 연결을 통해 전원을 공급받습니다.

다음 방식으로 연결할 수 있습니다:

• 제공된 USB-C to USB-C 케이블을 사용한 USB-C 연결
• USB-C to USB-A 케이블을 사용한 USB-A 3.0 연결

USB-C to USB-A 케이블은 제공되지 않습니다.

USB-A 연결은 최소 900 mA @ 5 V를 공급해야 합니다. 적합한 USB-C 연결은 최대 1.5 A @ 5 V를 제공할 수 있어 헤드폰 출력의 헤드룸이 더 커집니다.

USB 상태 LED

흰색 USB 상태 LED는 iD14 MKII와 컴퓨터 간의 통신 상태를 나타냅니다.

흰색 LED가 계속 켜져 있으면 USB 연결이 안정적인 상태입니다.

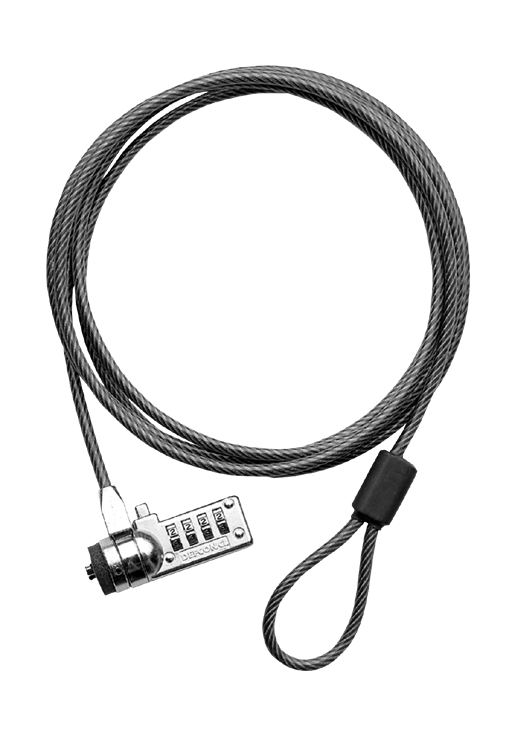

Kensington 보안 슬롯

iD14 MKII에는 호환 보안 잠금장치와 함께 사용할 수 있는 Kensington 보안 슬롯이 있습니다.
