ハードウェアと接続

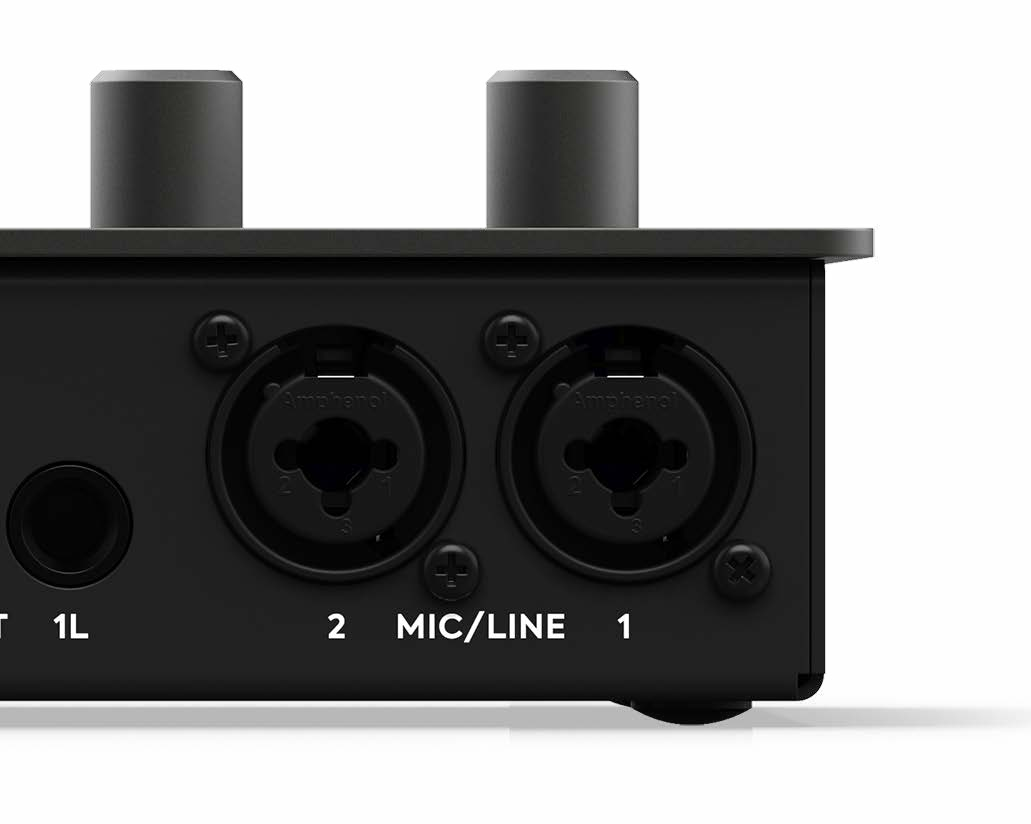

Mic/ライン入力

iD14 MKII には、Audient Console マイクプリアンプに接続されたリアパネルの XLR/TRS コンボ入力が2系統あります。

マイクは XLR、バランスラインレベルのソースは ¼-inch TRS で接続します。

各プリアンプは最大 58 dB のゲインを提供します。

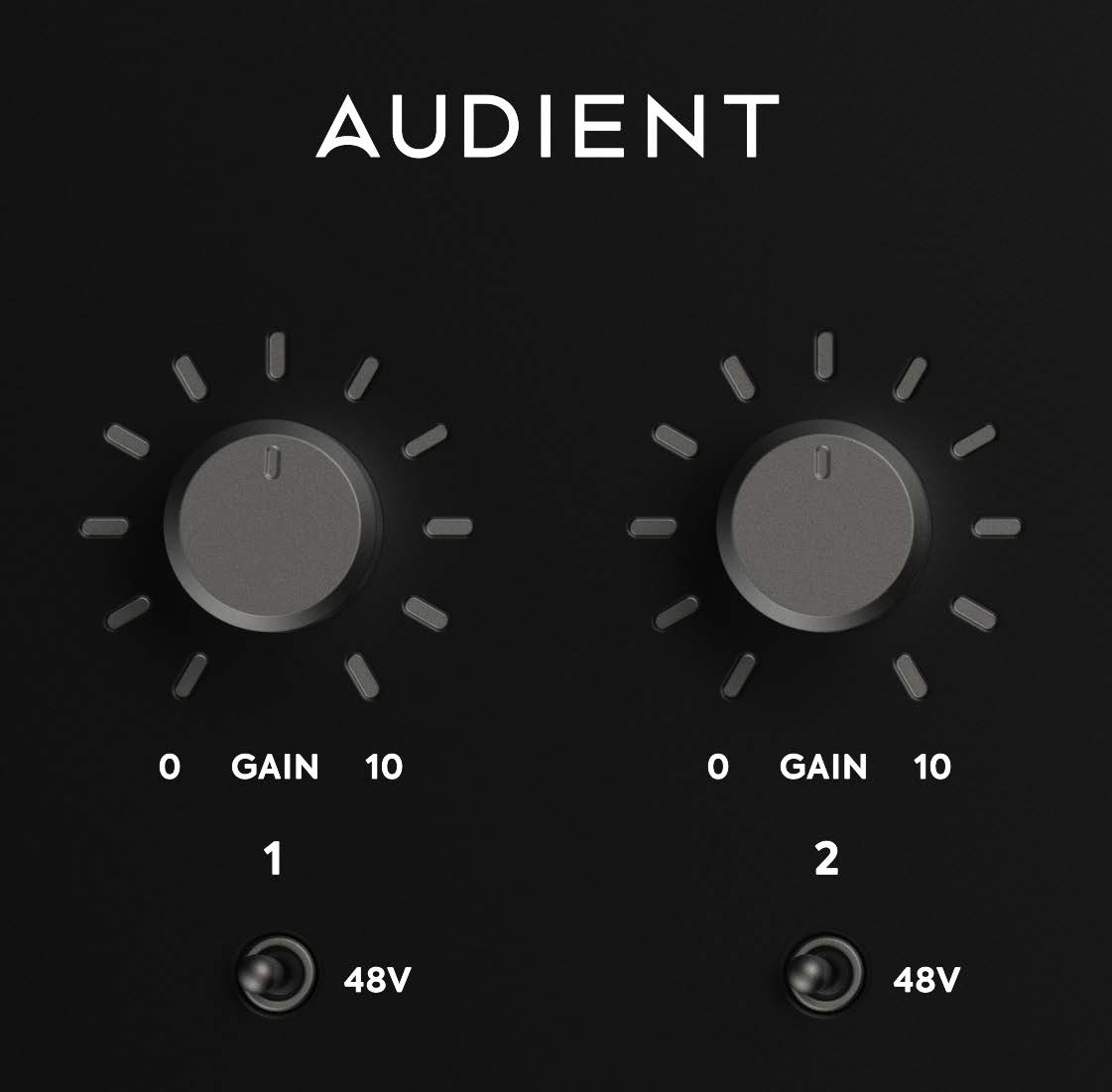

48V ファンタム電源

各マイク入力には、個別に切り替え可能なファンタム電源があります。

使用するマイクにファンタム電源が必要な場合は、そのチャンネルの +48V を有効にします。ファンタム電源を有効にする前にマイクのドキュメントを確認してください。

iD14 MKII は 48 V ±4 V、各チャンネル最大 10 mA のファンタム電源を供給します。

極性反転や +10 dB Boost など、その他のアナログ入力コントロールは iD ミキサーから利用できます。

楽器入力

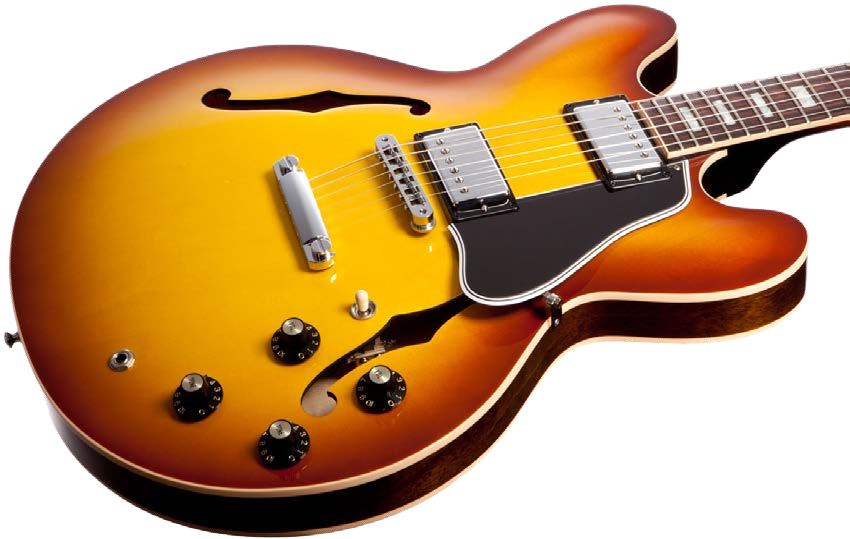

ギター、ベース、その他の楽器レベルソースを、フロントパネルの 1/4インチ楽器入力 に接続します。

楽器入力はディスクリート Class-A JFET 回路を使用し、チャンネル1として動作します。フロントの楽器入力へ接続すると、チャンネル1はリアの Mic/ライン入力から楽器入力へ切り替わります。

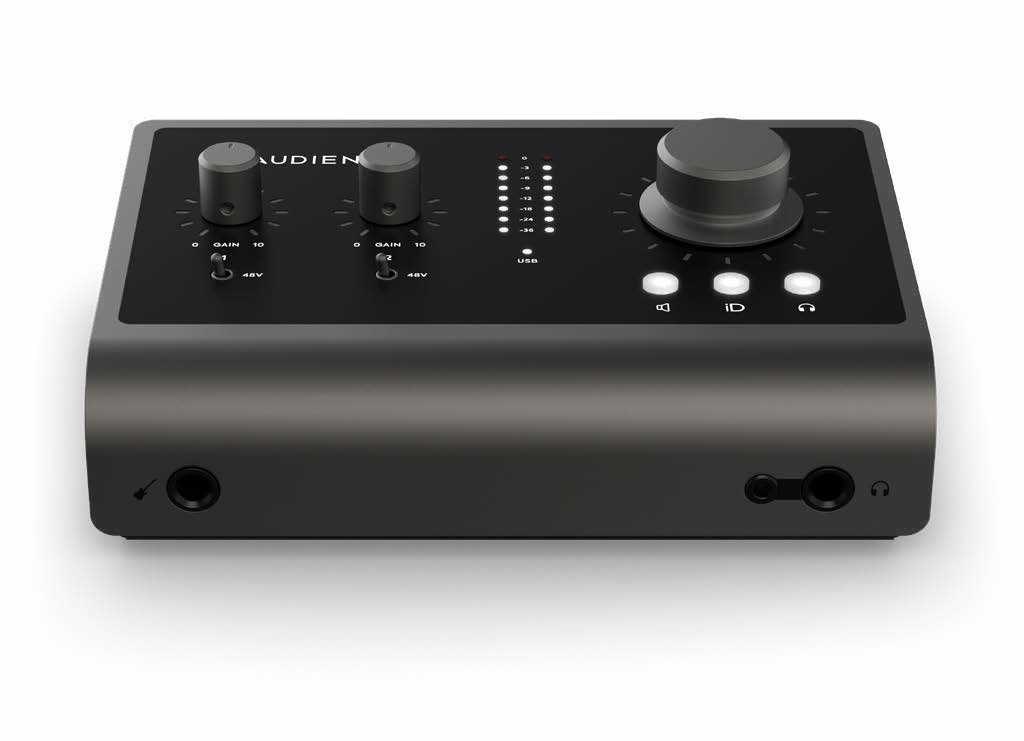

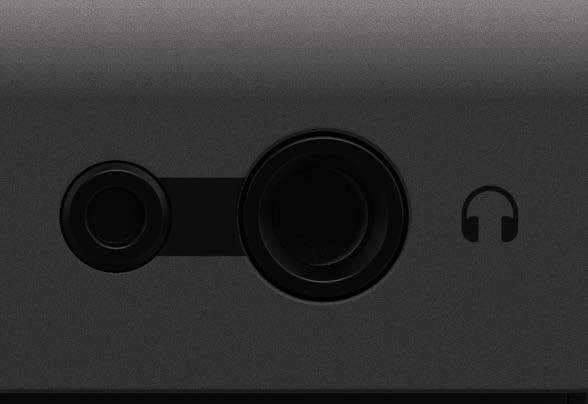

ヘッドフォン

ヘッドフォン出力はフロントパネルの2つの端子から利用できます。

• 6.35 mm
• 3.5 mm

両方の端子には同じヘッドフォン信号が同時に出力されます。

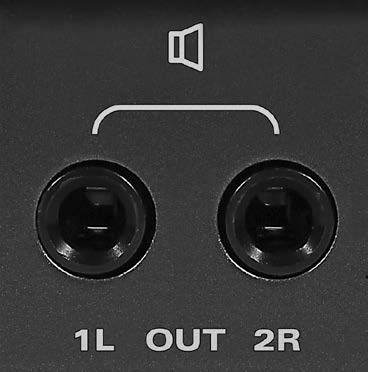

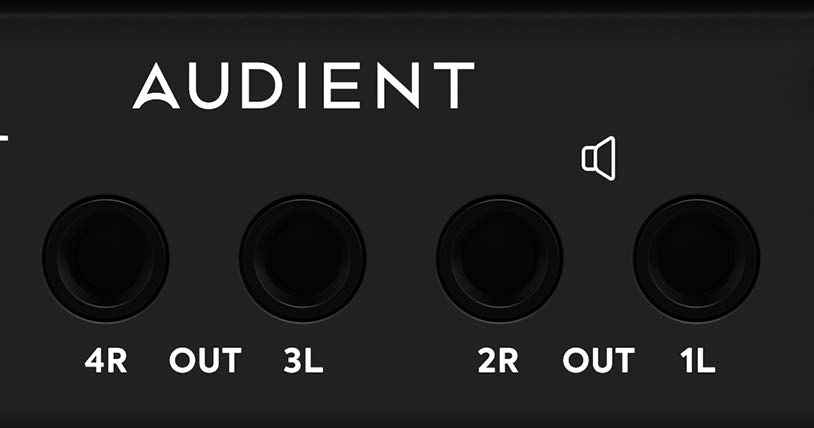

ライン出力

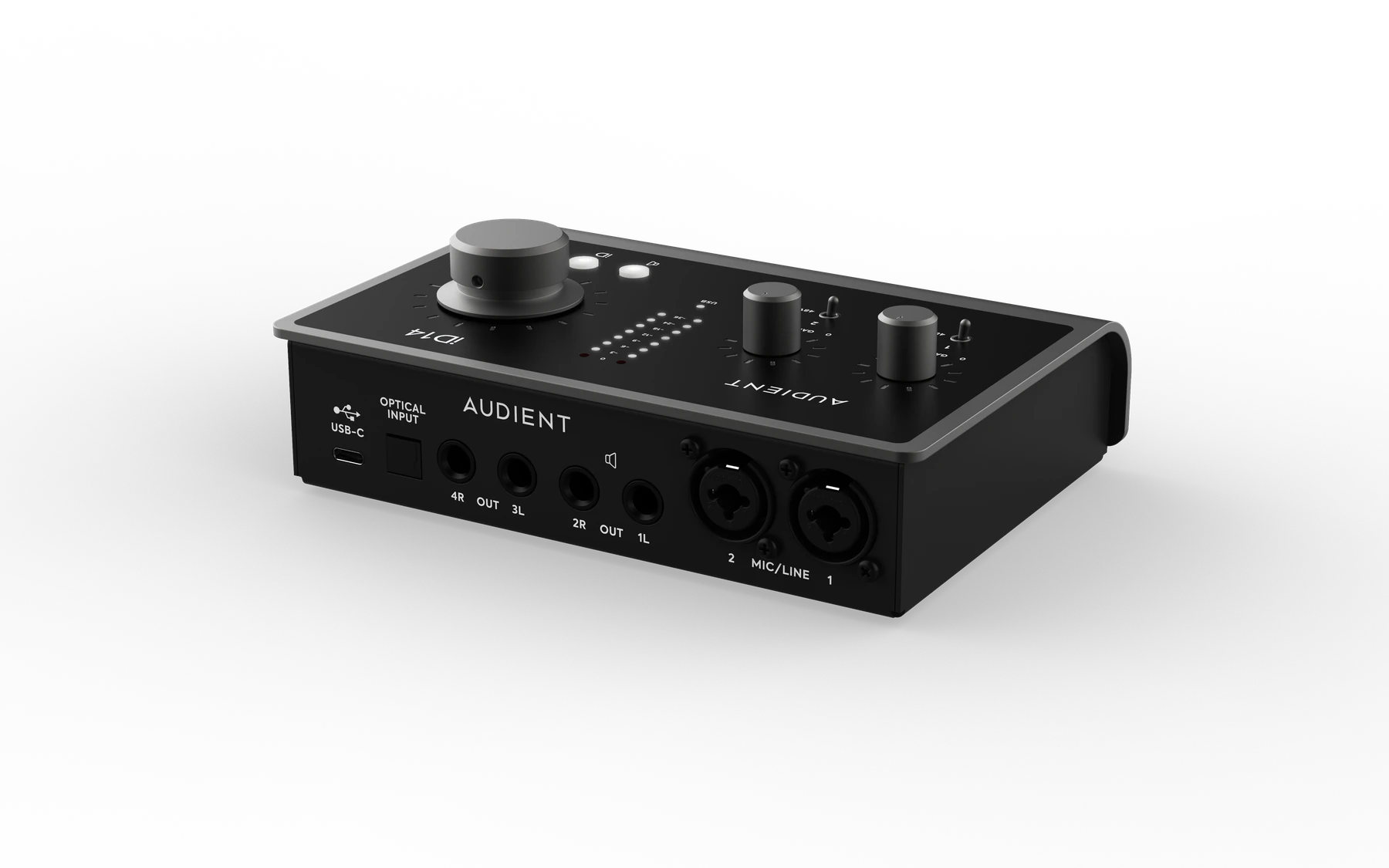

iD14 MKII はリアパネルに4系統のバランス ¼-inch TRS ライン出力を備えています。

これらの出力はパワードモニターやその他のラインレベル機器へ接続できます。ルーティングは iD ミキサーで設定します。

出力ルーティングおよびオルタナティブスピーカーの設定については System Panel とルーティング を参照してください。

光デジタル入力

リアの光入力は ADAT および光 S/PDIF に対応しています。

• 44.1 / 48 kHz では、ADAT で最大8チャンネルのデジタル入力を使用できます。
• 88.2 / 96 kHz では、SMUX を使用して ADAT で最大4チャンネルを使用できます。
• 光 S/PDIF は最大 96 kHz まで2チャンネルに対応します。

光入力からデジタルオーディオを受信する場合、iD14 MKII は接続されたデジタル機器から供給されるクロックへ同期する必要があります。

デジタルフォーマットとクロックソースの設定については System Panel とルーティング を参照してください。

USB 接続

iD14 MKII はリアの USB-C 接続から給電されます。

次の方法で接続できます。

• 付属の USB-C - USB-C ケーブルを使用して USB-C へ接続
• USB-C - USB-A ケーブルを使用して USB-A 3.0 へ接続

USB-C - USB-A ケーブルは付属していません。

USB-A 接続では最低 5 V / 900 mA を供給する必要があります。適切な USB-C 接続では最大 5 V / 1.5 A を利用でき、ヘッドフォン出力のヘッドルームをより大きくできます。

USB ステータス LED

白色の USB ステータス LED は、iD14 MKII とコンピューター間の通信状態を示します。

白色 LED が常時点灯している場合、USB 接続が安定していることを示します。

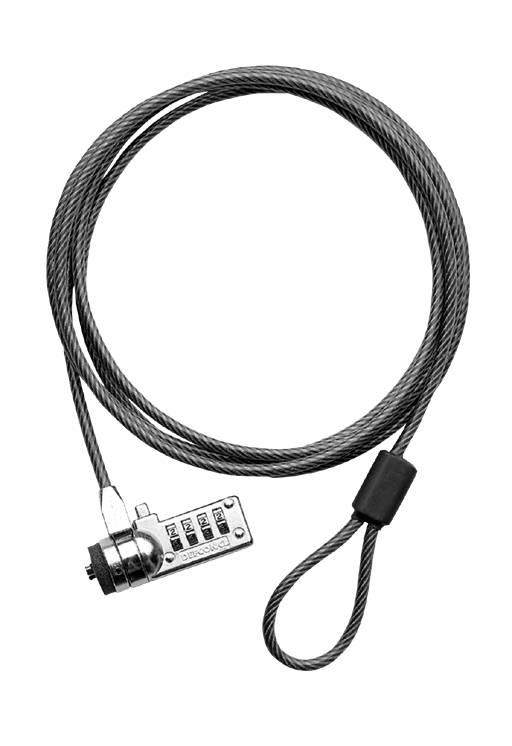

Kensington セキュリティスロット

iD14 MKII には、対応するセキュリティロックと使用するための Kensington セキュリティスロットがあります。
