System पैनल और रूटिंग

iD Mixer System पैनल में डिजिटल-इनपुट, क्लॉकिंग, मॉनिटर, Talkback, आउटपुट-रूटिंग और iD-बटन सेटिंग्स होती हैं।

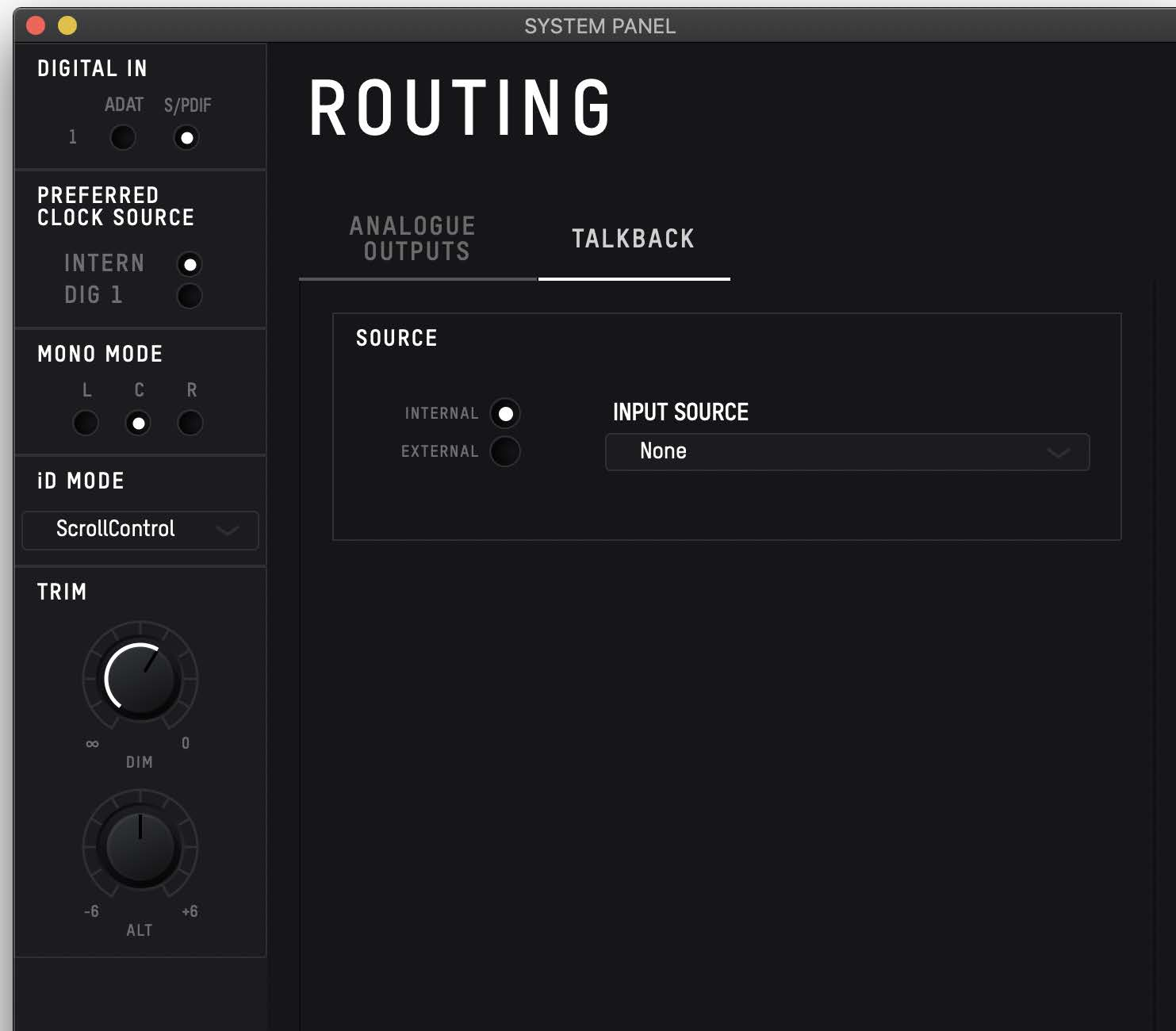

iD14 इनपुट इस्तेमाल करने वाला iD Mixer Talkback सेटअप

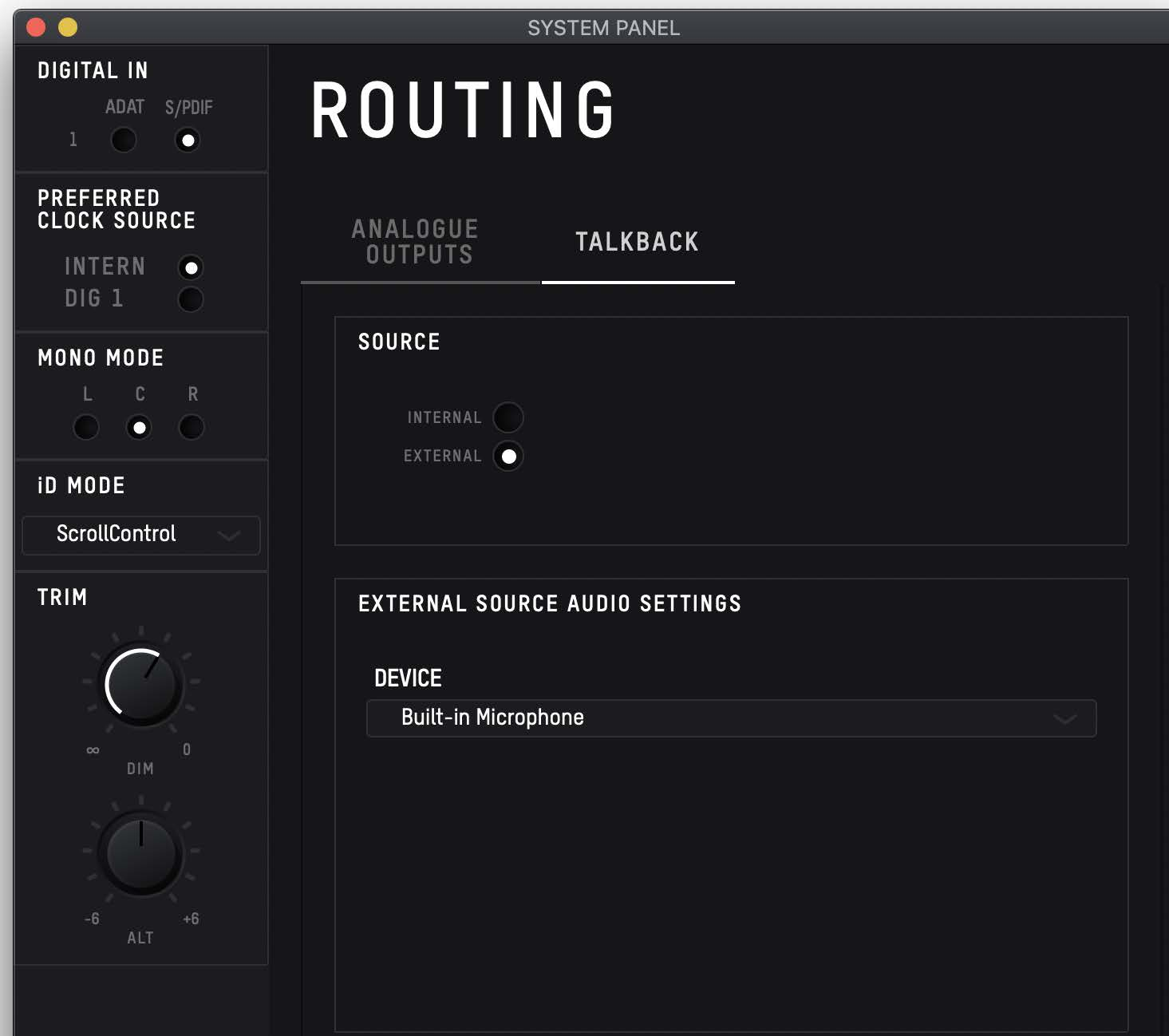

External host ऑडियो device इस्तेमाल करने वाला iD Mixer Talkback सेटअप

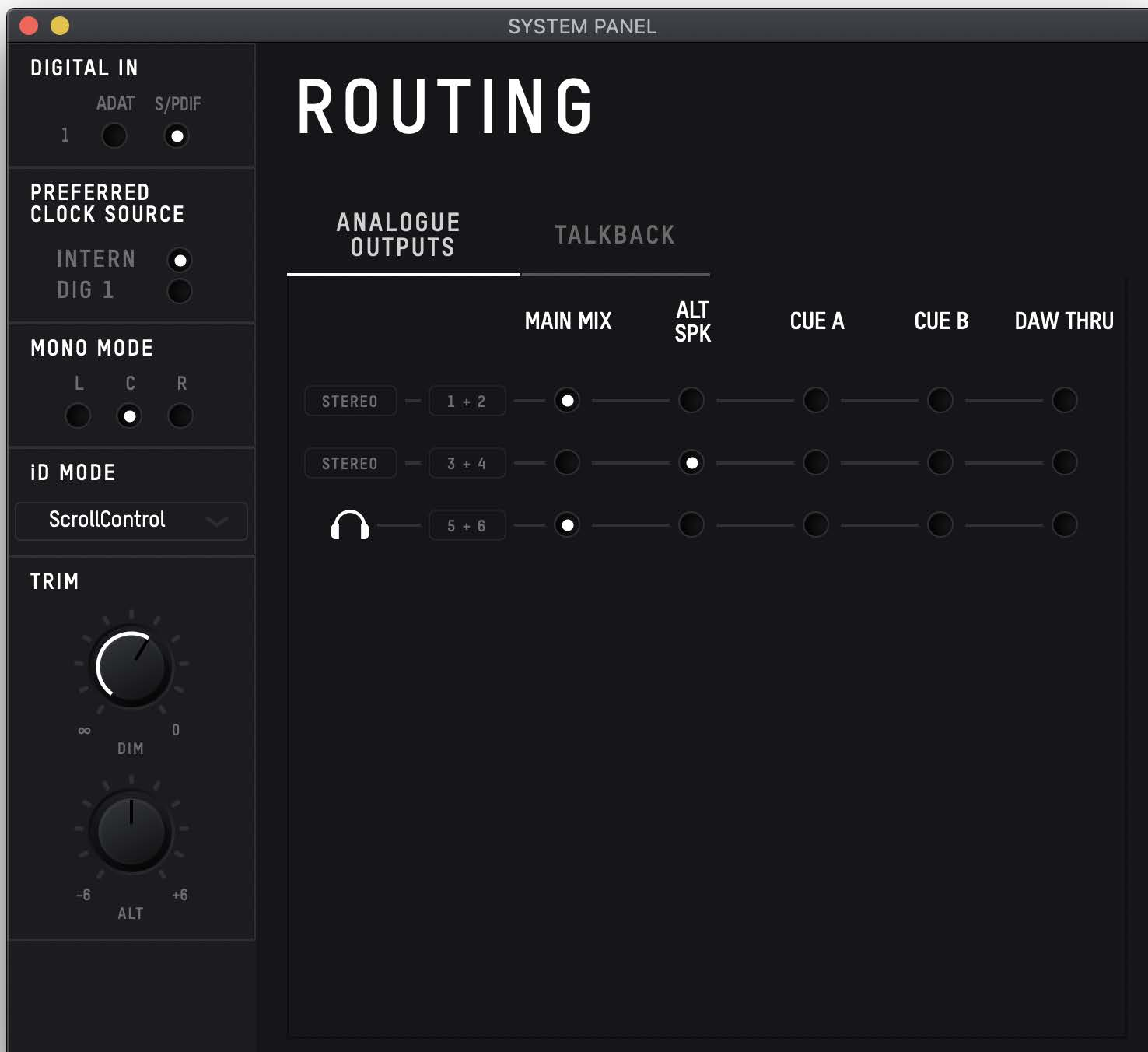

iD Mixer आउटपुट-रूटिंग matrix

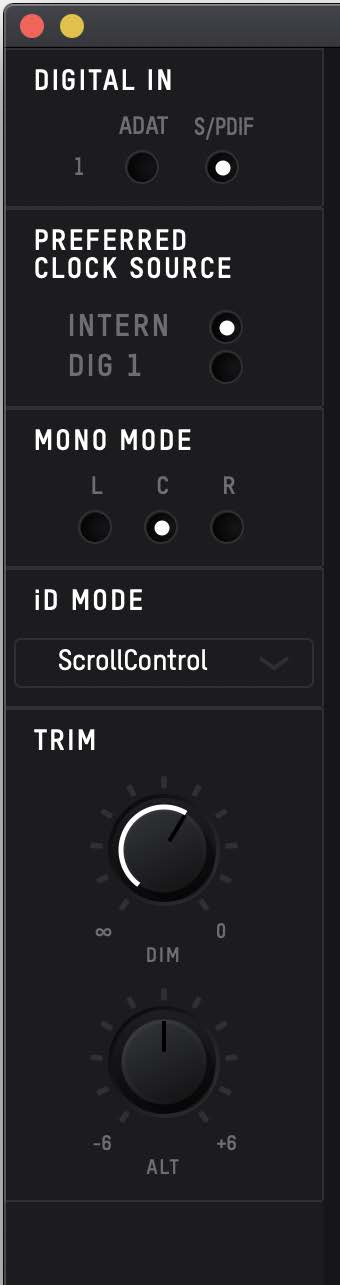

iD Mixer System पैनल कंट्रोल्स

Digital इनपुट और clocking​

Digital Input Format​

कनेक्टेड डिजिटल सोर्स से match करने के लिए ऑप्टिकल इनपुट को ADAT या S/PDIF पर सेट करें।

क्लॉक सोर्स​

जब iD14 MKII एक्सटर्नल ऑप्टिकल डिवाइस से डिजिटल ऑडियो रिसीव नहीं कर रहा हो, तो इंटरनल क्लॉक इस्तेमाल करें।

ADAT या S/PDIF रिसीव करते समय iD14 MKII को incoming ऑप्टिकल क्लॉक से synchronise करने के लिए कॉन्फ़िगर करें। एक्सटर्नल डिवाइस को क्लॉक supply करना चाहिए।

क्लॉक-स्टेटस इंडिकेटर दिखाता है:

  • Red — कोई क्लॉक detect नहीं हुआ
  • Amber — अलग सैंपल रेट पर क्लॉक detect हुआ
  • Green — सही सैंपल रेट पर वैलिड क्लॉक detect हुआ

अगर वैलिड एक्सटर्नल क्लॉक उपलब्ध नहीं है, तो वैलिड incoming क्लॉक detect होने तक iD14 MKII अपना इंटरनल क्लॉक इस्तेमाल करता है।

मॉनिटर सेटिंग्स​

Mono mode​

Mono मोड तय करता है कि mono सिग्नल लेफ्ट मॉनिटर, राइट मॉनिटर या दोनों monitors से reproduce होगा।

Dim लेवल​

Dim लेवल तय करता है कि Dim सक्रिय होने पर मॉनिटर लेवल कितना कम होगा।

Alt स्पीकर लेवल​

Alt स्पीकर लेवल मेन और alternative मॉनिटर पेयर के बीच लेवल differences compensate करने देता है।

iD button assignment​

iD बटन को मौजूदा सपोर्टेड फ़ंक्शन्स में असाइन किया जा सकता है, जिनमें शामिल हैं:

  • ScrollControl
  • Mono
  • Mono + Polarity
  • Dim
  • Talkback
  • Alt

आउटपुट रूटिंग​

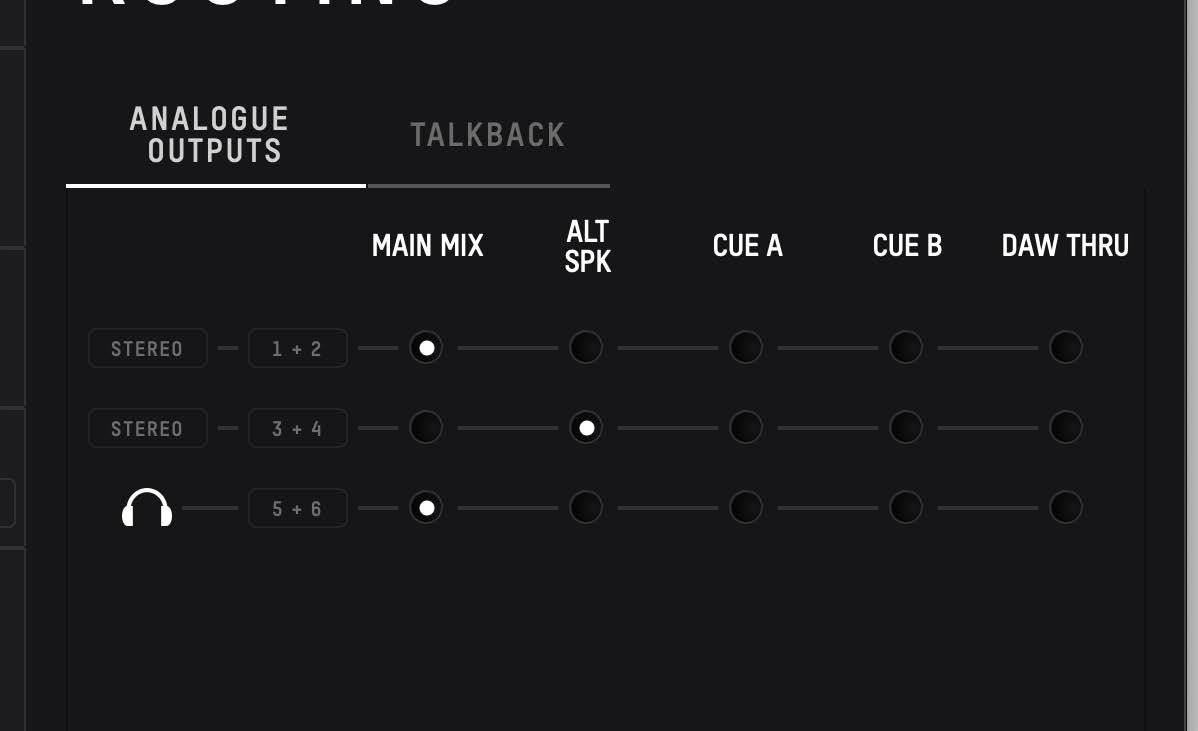

iD Mixer एनालॉग-आउटपुट रूटिंग matrix
iD Mixer Talkback चैनल

रूटिंग matrix एनालॉग लाइन आउटपुट्स और हेडफ़ोन आउटपुट को भेजे जाने वाले सोर्स को कंट्रोल करता है।

उपलब्ध रूटिंग सोर्सेज़ में शामिल हैं:

  • Main Mix — मेन iD Mixer मॉनिटरिंग मिक्स
  • Alt Speaker — Alt सक्रिय होने पर कॉन्फ़िगर्ड alternative-स्पीकर आउटपुट्स पर routed मेन मिक्स
  • Cue A — Cue A मॉनिटरिंग मिक्स
  • Cue B — Cue B मॉनिटरिंग मिक्स
  • DAW Thru — corresponding आउटपुट चैनल्स के लिए direct होस्ट प्लेबैक

मिक्सर इंटरफ़ेस के कुछ हिस्सों में मिक्सर बस को Master Mix और रूटिंग matrix में Main Mix label किया जा सकता है। दोनों labels मेन iD Mixer मॉनिटरिंग पाथ को refer करते हैं।

Alternative speakers​

एक common कॉन्फ़िगरेशन है:

  • आउटपुट्स 1+2 — primary monitors
  • आउटपुट्स 3+4 — Alt Speaker

अगर हार्डवेयर से दोनों मॉनिटर पेयर के बीच स्विच करना हो, तो iD बटन को Alt असाइन करें।

DAW Thru​

DAW Thru असाइन्ड आउटपुट पाथ के लिए iD Mixer लेवल कंट्रोल्स बायपास करता है।

caution

आउटपुट को DAW Thru असाइन करने से पहले सोर्स लेवल कम करें। हेडफ़ोन आउटपुट को DAW Thru असाइन करने पर नॉर्मल हेडफ़ोन वॉल्यूम कंट्रोल बायपास हो जाता है और प्लेबैक बहुत तेज़ हो सकता है। अलग से controlled हेडफ़ोन मिक्स के लिए Cue A या Cue B इस्तेमाल करें।

Talkback​

Talkback या तो iD14 MKII एनालॉग इनपुट या होस्ट कंप्यूटर से कनेक्टेड माइक्रोफ़ोन/ऑडियो डिवाइस इस्तेमाल कर सकता है।

अगर iD14 इनपुट Talkback के रूप में चुना हुआ है, तो वह चैनल मिक्सर में Talkback चैनल बन जाता है।

अगर एक्सटर्नल होस्ट ऑडियो डिवाइस चुना हुआ है, तो Talkback सिग्नल DAW चैनल 6 के माध्यम से प्रस्तुत होता है। Talkback रूटिंग Main Mix के बजाय Cue मिक्सेस के लिए उपलब्ध है।
