हार्डवेयर और कनेक्शन्स

ORIA Mini एनालॉग और डिजिटल ऑडियो इनपुट्स, स्टीरियो स्पीकर आउटपुट्स, डेडिकेटेड Subwoofer आउटपुट और पावर तथा सॉफ़्टवेयर communication के लिए USB-C कनेक्शन देता है।

Front पैनल​

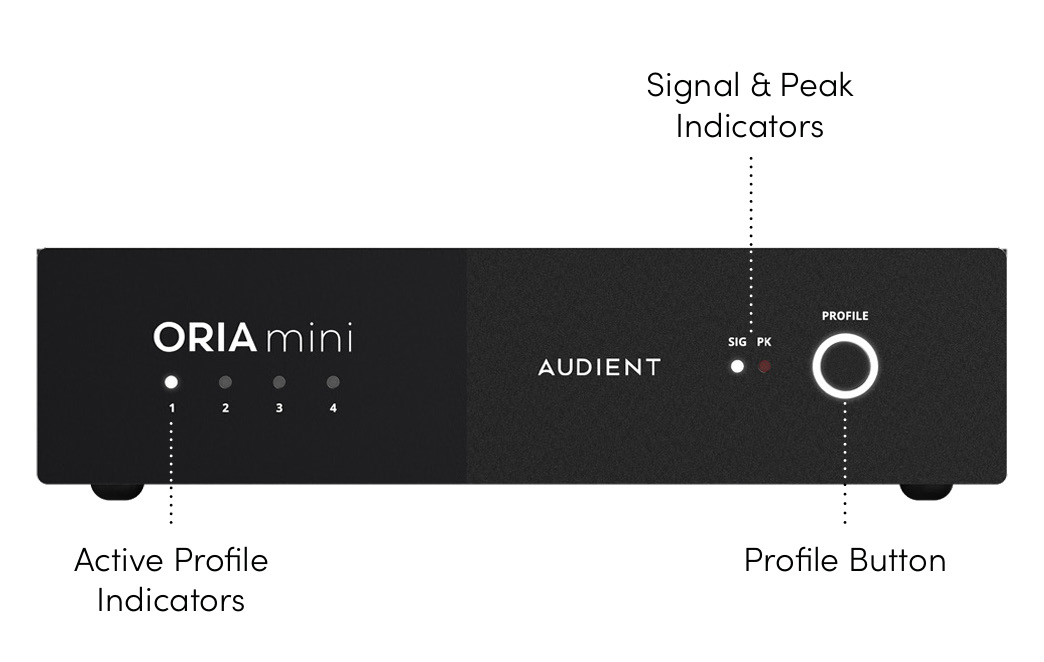

सक्रिय प्रोफ़ाइल indicators, सिग्नल और Peak indicators तथा प्रोफ़ाइल बटन लेबल किया हुआ वाला ORIA Mini फ्रंट पैनल
ORIA Mini फ्रंट पैनल controls और indicators।

फ्रंट पैनल में हैं:

  • चार Active Profile इंडिकेटर्स
  • Signal और Peak इंडिकेटर्स
  • Profile बटन और illuminated ring

ऑपरेटिंग निर्देश के लिए Front पैनल Controls देखें।

Rear पैनल​

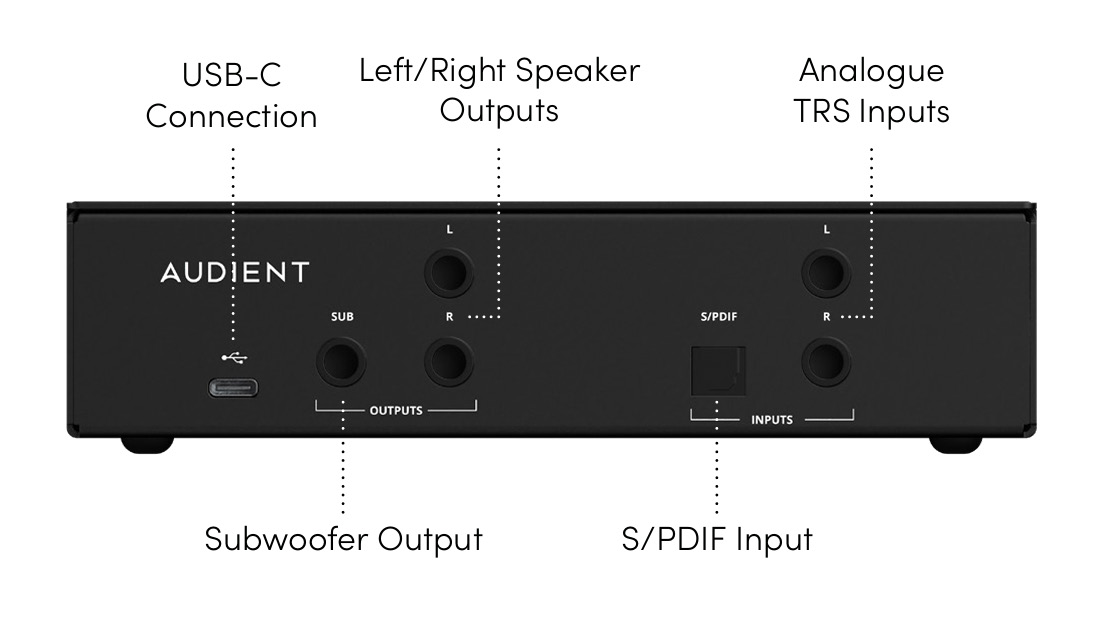

USB-C, स्पीकर आउटपुट्स, Subwoofer आउटपुट, optical S/PDIF इनपुट और एनालॉग TRS इनपुट्स लेबल किया हुआ वाला ORIA Mini रियर पैनल
ORIA Mini रियर पैनल connections।
Connectionउद्देश्य
Analogue TRS InputsStereo line-level audio सोर्स connect करें
S/PDIF InputStereo optical S/PDIF सोर्स connect करें
Left and Right Speaker OutputsStereo speaker system connect करें
Subwoofer OutputSubwoofer connect करें
USB-C ConnectionORIA Mini को power दें और ORIA Control से कम्युनिकेट करें

एनालॉग इनपुट्स​

ORIA Mini ऑडियो इंटरफ़ेस, मिक्सर या अन्य लाइन-लेवल सोर्स कनेक्ट करने के लिए दो बैलेंस्ड TRS एनालॉग इनपुट्स देता है।

TS केबल्स का उपयोग करके unbalanced सोर्सेज़ भी कनेक्ट किए जा सकते हैं।

caution

Maximum एनालॉग इनपुट लेवल +18 dBu है।

यदि कनेक्टेड सोर्स का maximum आउटपुट लेवल इससे अधिक है, तो ORIA Mini इनपुट्स को clipping से बचाने के लिए उसका आउटपुट पर्याप्त रूप से कम करें।

Optical S/PDIF इनपुट​

ऑप्टिकल इनपुट TOSLINK कनेक्शन के माध्यम से दो-चैनल S/PDIF सिग्नल स्वीकार करता है।

Coaxial S/PDIF सोर्स के लिए उपयुक्त coaxial-to-ऑप्टिकल converter आवश्यक है।

Digital इनपुट उपयोग करते समय ORIA Control में S/PDIF को सक्रिय सोर्स चुनें।

स्पीकर आउटपुट्स​

ORIA Mini तीन बैलेंस्ड TRS आउटपुट्स देता है:

  • लेफ्ट स्पीकर
  • राइट स्पीकर
  • Subwoofer

आउटपुट्स लाइन लेवल पर operate करते हैं और powered studio monitors या passive स्पीकर्स से कनेक्टेड पावर amplifier को फ़ीड करने के लिए design किए गए हैं।

TS केबल्स का उपयोग करके unbalanced इक्विपमेंट कनेक्ट किया जा सकता है।

यदि subwoofer में अलग लेफ्ट और राइट इनपुट्स हैं, तो ORIA Mini Subwoofer आउटपुट केवल subwoofer के लेफ्ट इनपुट से कनेक्ट करें।

USB-C कनेक्शन​

USB-C कनेक्शन ORIA Mini को पावर देता है और ORIA Control Desktop सॉफ़्टवेयर के साथ communication प्रदान करता है।

ORIA Mini को ऐसे USB 3.0 या बाद के पोर्ट से कनेक्ट करें जो 5 V at 900 mA प्रदान कर सके।

वैकल्पिक रूप से ORIA Mini को उपयुक्त एक्सटर्नल USB-C पावर सप्लाई से पावर दिया जा सकता है।

important

ORIA Mini USB के माध्यम से ऑडियो सेंड या रिसीव नहीं करता। ऑडियो को एनालॉग इनपुट्स या ऑप्टिकल S/PDIF इनपुट से कनेक्ट करें।
