하드웨어 및 연결
ORIA Mini는 아날로그 및 디지털 오디오 입력, 스테레오 스피커 출력, 전용 Subwoofer 출력, 그리고 전원 및 소프트웨어 통신을 위한 USB-C 연결을 제공합니다.

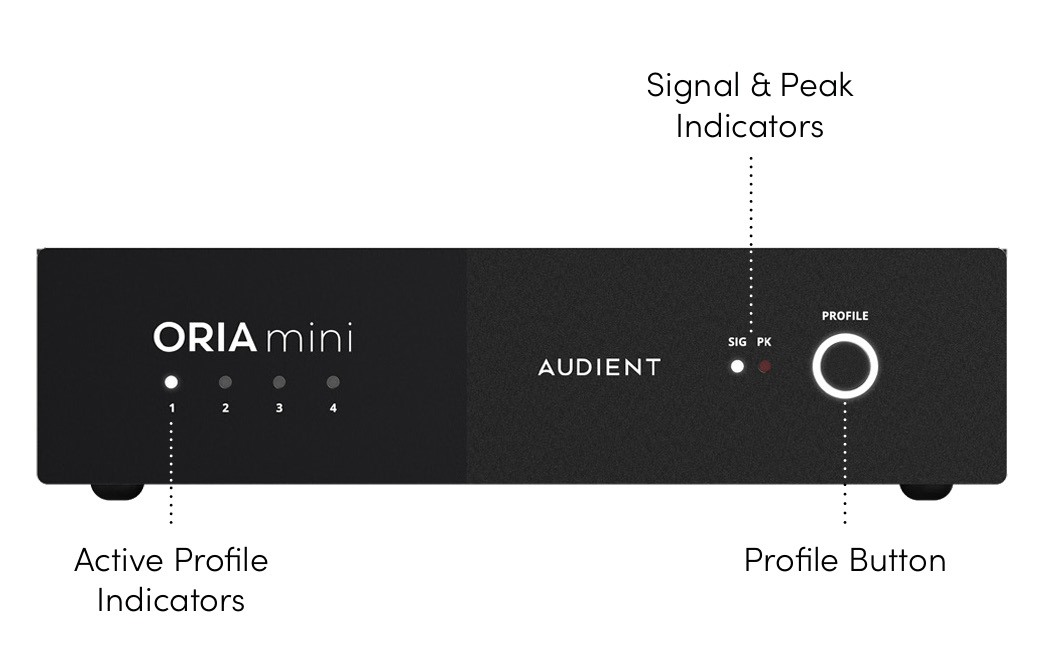

전면 패널
전면 패널에는 다음이 있습니다.
- 네 개의 Active Profile 표시기
- Signal 및 Peak 표시기
- Profile 버튼 및 점등 링
사용 방법은 전면 패널 컨트롤을 참조하십시오.

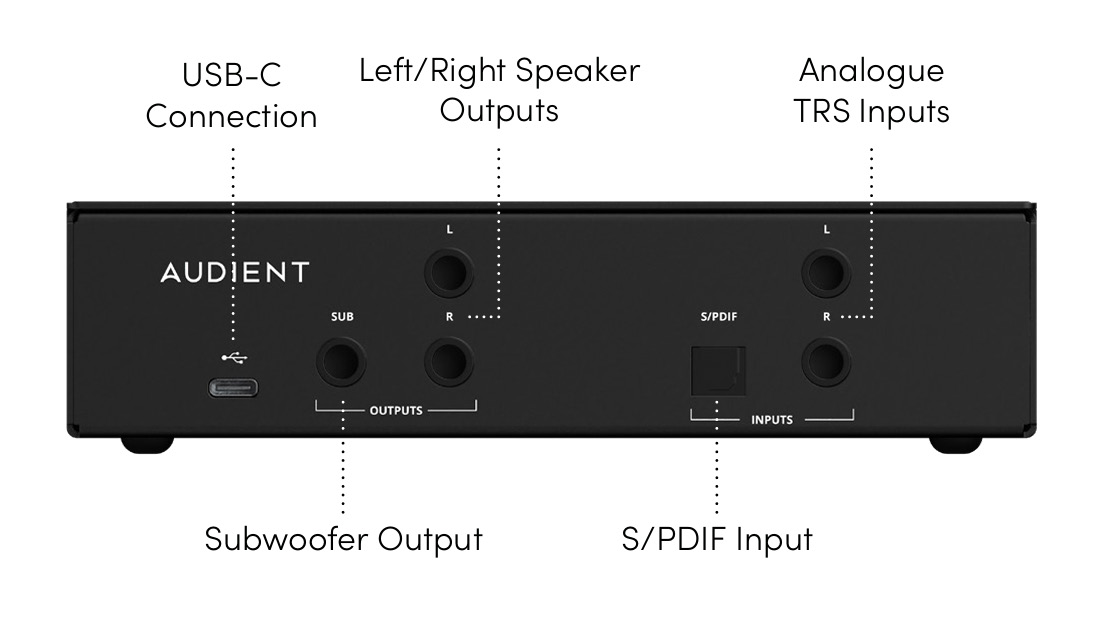

후면 패널
| 연결 | 용도 |
|---|---|
| Analogue TRS Inputs | 스테레오 라인 레벨 오디오 소스 연결 |
| S/PDIF Input | 스테레오 옵티컬 S/PDIF 소스 연결 |
| Left and Right Speaker Outputs | 스테레오 스피커 시스템 연결 |
| Subwoofer Output | 서브우퍼 연결 |
| USB-C Connection | ORIA Mini에 전원을 공급하고 ORIA Control과 통신 |
아날로그 입력
ORIA Mini는 오디오 인터페이스, 믹서 또는 기타 라인 레벨 소스를 연결하기 위한 두 개의 밸런스드 TRS 아날로그 입력을 제공합니다.
TS 케이블을 사용하여 언밸런스드 소스도 연결할 수 있습니다.
최대 아날로그 입력 레벨은 +18 dBu입니다.
연결된 소스의 최대 출력 레벨이 더 높은 경우 ORIA Mini 입력의 클리핑을 방지할 수 있도록 출력 레벨을 충분히 낮추십시오.
옵티컬 S/PDIF 입력
옵티컬 입력은 TOSLINK 연결을 통해 2채널 S/PDIF 신호를 받습니다.
코액셜 S/PDIF 소스를 사용하려면 적합한 코액셜-to-옵티컬 컨버터가 필요합니다.
디지털 입력을 사용할 때는 ORIA Control에서 활성 소스로 S/PDIF를 선택합니다.
스피커 출력
ORIA Mini는 세 개의 밸런스드 TRS 출력을 제공합니다.
- Left speaker
- Right speaker
- Subwoofer
출력은 라인 레벨로 작동하며 파워드 스튜디오 모니터 또는 패시브 스피커에 연결된 파워 앰프로 신호를 보내도록 설계되었습니다.
TS 케이블을 사용하여 언밸런스드 장비도 연결할 수 있습니다.
좌우 입력이 분리된 서브우퍼를 사용하는 경우 ORIA Mini Subwoofer 출력은 서브우퍼의 왼쪽 입력에만 연결하십시오.
USB-C 연결
USB-C 연결은 ORIA Mini에 전원을 공급하고 ORIA Control Desktop Software와의 통신을 제공합니다.
ORIA Mini를 5 V, 900 mA를 제공할 수 있는 USB 3.0 이상 포트에 연결하십시오.
또는 적합한 외부 USB-C 전원 공급 장치로 ORIA Mini에 전원을 공급할 수 있습니다.
ORIA Mini는 USB를 통해 오디오를 송수신하지 않습니다. 오디오는 아날로그 입력 또는 옵티컬 S/PDIF 입력을 통해 연결하십시오.
