ハードウェアと接続
ORIA Mini は、アナログ / デジタルオーディオ入力、ステレオスピーカー出力、専用サブウーファー 出力、電源供給とソフトウェア通信に使用する USB-C 接続を備えています。

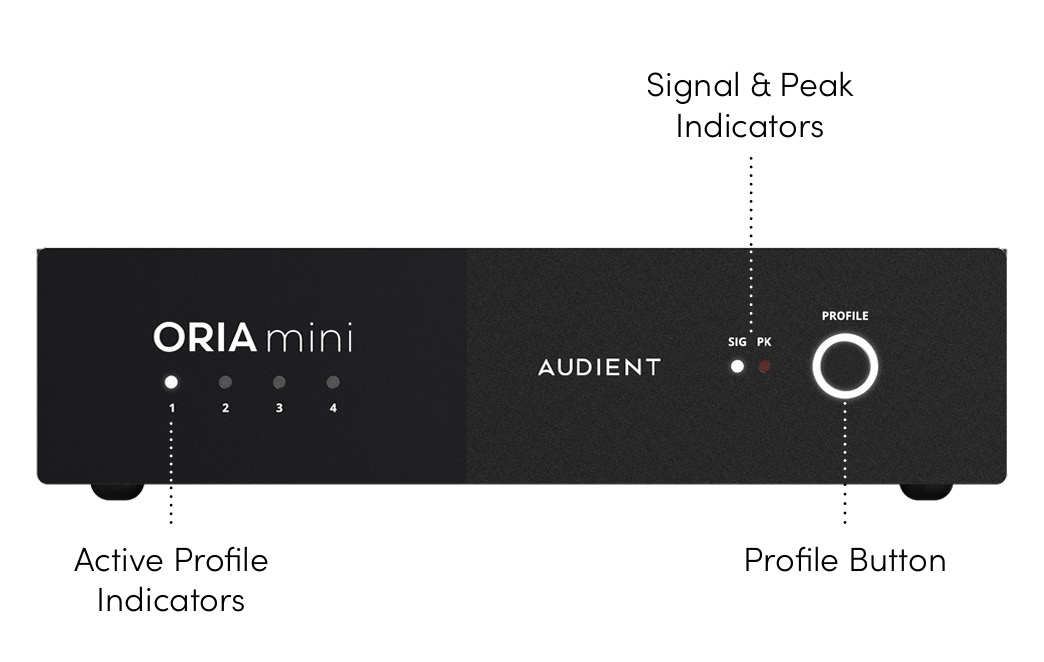

フロントパネル
フロントパネルには以下があります。
- 4つの Active Profile インジケーター
- Signal / Peak インジケーター
- Profile ボタンと発光リング
操作方法は フロントパネルコントロール を参照してください。

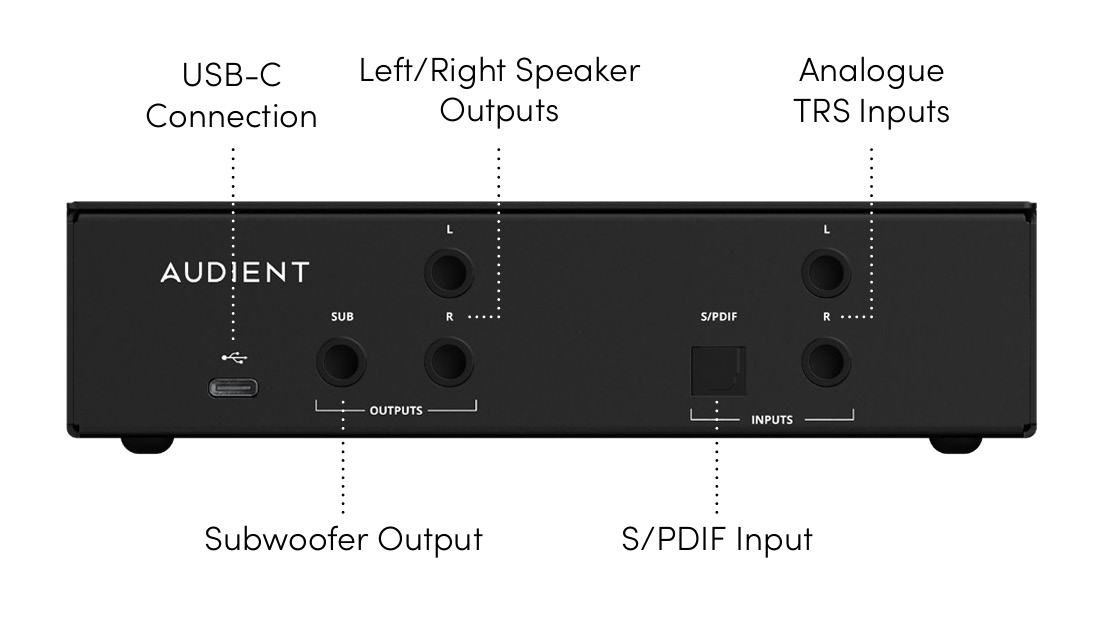

リアパネル
| 接続 | 用途 |
|---|---|
| Analogue TRS Inputs | ステレオのラインレベルオーディオソースを接続 |
| S/PDIF Input | ステレオの光 S/PDIF ソースを接続 |
| Left and Right Speaker Outputs | ステレオスピーカーシステムを接続 |
| Subwoofer Output | サブウーファーを接続 |
| USB-C Connection | ORIA Mini への電源供給と ORIA Control との通信 |
アナログ入力
ORIA Mini は、オーディオインターフェース、ミキサー、その他のラインレベルソースを接続するための2系統のバランス TRS アナログ入力を備えています。
TS ケーブルを使用したアンバランスソースも接続できます。
アナログ入力の最大レベルは +18 dBu です。
接続するソースの最大出力レベルがこれを超える場合は、ORIA Mini の入力がクリッピングしないよう、ソースの出力を十分に下げてください。
光 S/PDIF 入力
光入力は、TOSLINK 接続を使用した2チャンネル S/PDIF 信号を受け付けます。
同軸 S/PDIF ソースを使用する場合は、適切な同軸から光へのコンバーターが必要です。
デジタル入力を使用する場合は、ORIA Control で S/PDIF を使用中のソースとして選択します。
スピーカー出力
ORIA Mini は3系統のバランス TRS 出力を備えています。
- 左スピーカー
- 右スピーカー
- サブウーファー
出力はラインレベルで動作し、パワードスタジオモニター、またはパッシブスピーカーに接続したパワーアンプへ送るよう設計されています。
アンバランス機器は TS ケーブルで接続できます。
左右別々の入力を持つサブウーファーを使用する場合は、ORIA Mini のサブウーファー 出力をサブウーファーの左入力のみに接続します。
USB-C 接続
USB-C 接続は ORIA Mini へ電源を供給し、ORIA Control Desktop ソフトウェアとの通信を行います。
ORIA Mini は 5 V at 900 mA を供給できる USB 3.0 以降のポートへ接続してください。
適切な外部 USB-C 電源から ORIA Mini に給電することもできます。
ORIA Mini は USB 経由でオーディオを送受信しません。オーディオはアナログ入力または光 S/PDIF 入力へ接続してください。
