硬件和连接
ORIA Mini 提供模拟和数字音频输入、立体声扬声器输出、专用 Subwoofer 输出，以及用于供电和软件通信的 USB-C 连接。

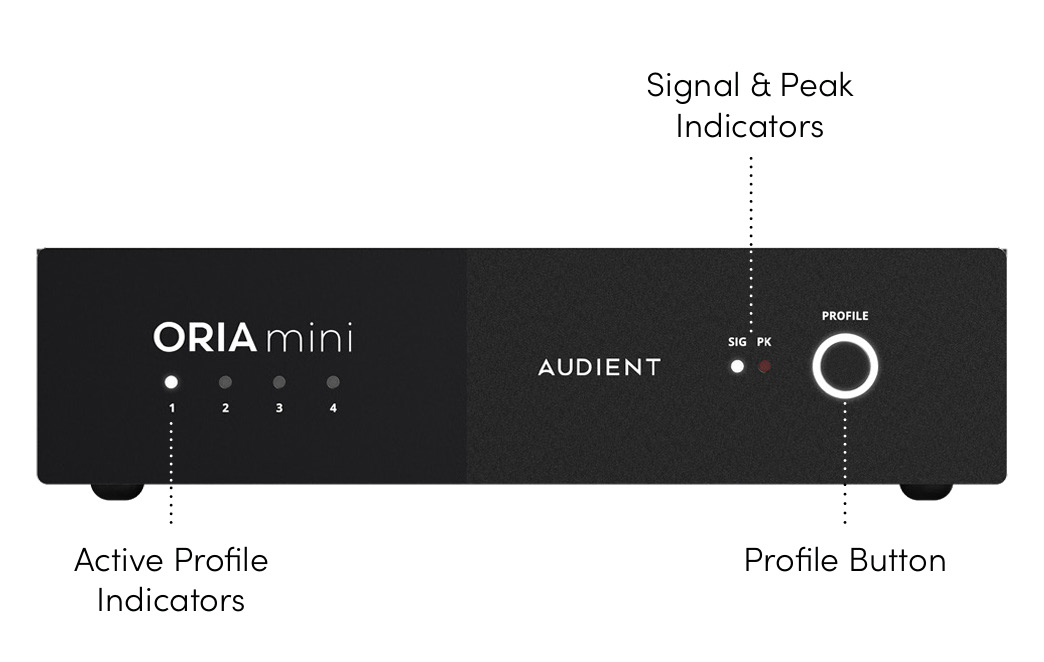

前面板
前面板包含：
- 四个 Active Profile 指示灯
- Signal 和 Peak 指示灯
- Profile 按钮和发光环
操作说明请参阅前面板控制。

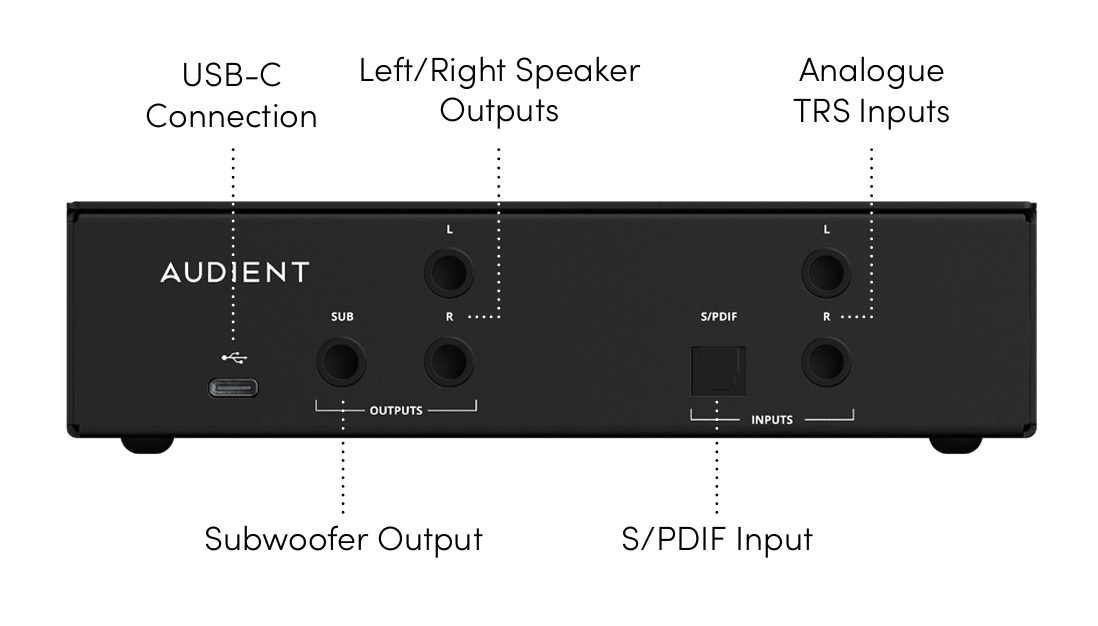

后面板
| 连接 | 用途 |
|---|---|
| Analogue TRS Inputs | 连接立体声线路电平音频源 |
| S/PDIF Input | 连接立体声光纤 S/PDIF 音源 |
| Left and Right Speaker Outputs | 连接立体声扬声器系统 |
| Subwoofer Output | 连接低音炮 |
| USB-C Connection | 为 ORIA Mini 供电并与 ORIA Control 通信 |
模拟输入
ORIA Mini 提供两个平衡 TRS 模拟输入，用于连接音频接口、混音器或其他线路电平音源。
也可以使用 TS 线缆连接非平衡音源。
警告
最大模拟输入电平为 +18 dBu。
如果连接音源的最大输出电平更高，请充分降低其输出，以防 ORIA Mini 输入削波。
光纤 S/PDIF 输入
光纤输入通过 TOSLINK 连接接收双通道 S/PDIF 信号。
同轴 S/PDIF 音源需要合适的同轴转光纤转换器。
使用数字输入时，请在 ORIA Control 中选择 S/PDIF 作为当前音源。
扬声器输出
ORIA Mini 提供三个平衡 TRS 输出：
- 左扬声器
- 右扬声器
- 低音炮
这些输出为线路电平，设计用于连接有源录音室监听音箱，或连接到无源扬声器的功率放大器。
可以使用 TS 线缆连接非平衡设备。
如果低音炮具有独立的左、右输入，请仅将 ORIA Mini 的 Subwoofer 输出连接到低音炮的左输入。
USB-C 连接
USB-C 连接为 ORIA Mini 供电，并提供与 ORIA Control Desktop Software 的通信。
将 ORIA Mini 连接到能够提供 5 V、900 mA 的 USB 3.0 或更高版本端口。
ORIA Mini 也可以通过合适的外部 USB-C 电源供电。
important
ORIA Mini 不通过 USB 发送或接收音频。音频必须通过模拟输入或光纤 S/PDIF 输入连接。
