Controlli degli ingressi e Smartgain

Utilizza i pulsanti numerati degli ingressi per selezionare un canale prima di modificarne gain, phantom power o mute. EVO 4 può impostare automaticamente il gain di ingresso con Smartgain oppure manualmente tramite il Control Knob.

Controlli degli ingressi

Selezione ingresso, Smartgain e controllo del gain

Seleziona il canale prima di modificarne le impostazioni di ingresso

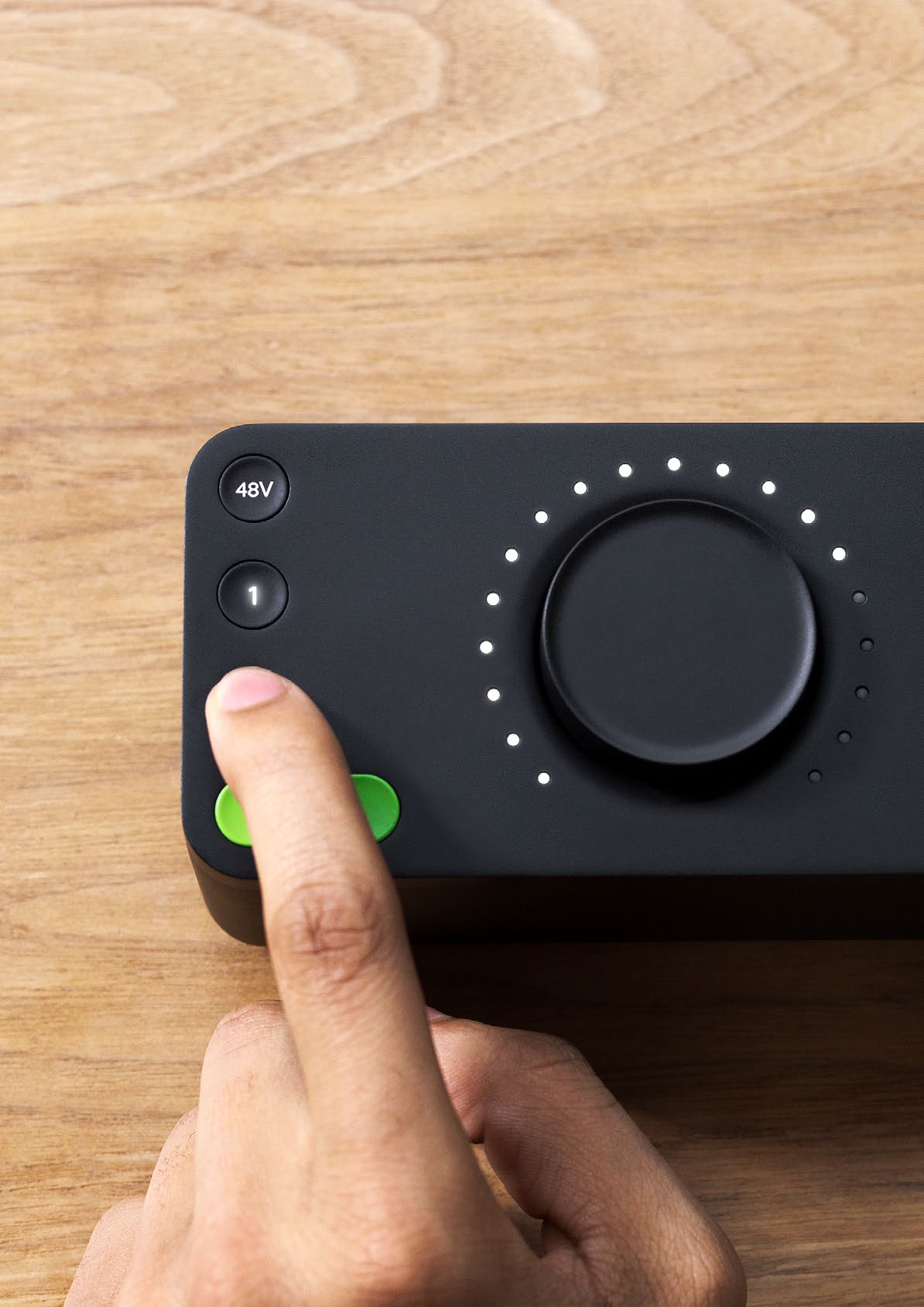

Selezionare un ingresso

Premi il pulsante ingresso 1 o 2 per selezionare il relativo canale. Il Meter Ring attorno al Control Knob visualizza il segnale dell'ingresso selezionato. Durante la regolazione del gain, l'anello indica il valore approssimativo impostato.

Impostare manualmente il gain

1. Premi il pulsante ingresso 1 o 2.
2. Ruota il Control Knob per regolare il gain.
3. Esegui la sorgente al livello massimo previsto durante la registrazione.
4. Verifica che il segnale sia forte senza raggiungere un livello di sovraccarico o distorsione.

EVO 4 offre 58 dB di regolazione del gain per gli ingressi microfono e linea.

Impostare il gain con Smartgain

Smartgain analizza i segnali degli ingressi selezionati e ne imposta automaticamente il gain. Può regolare un singolo ingresso oppure entrambi durante la stessa procedura.

1. Premi il pulsante verde Smartgain.
2. Premi il pulsante ingresso 1, 2 oppure entrambi per selezionare i canali da regolare.
3. Premi nuovamente Smartgain per avviare l'ascolto.
4. Esegui la parte più forte del materiale che verrà registrato.
5. Continua a eseguire mentre il pulsante Smartgain lampeggia in rosso e il Meter Ring si muove.
6. Attendi che il pulsante Smartgain lampeggi in verde, confermando che i gain sono stati impostati.

Al termine di Smartgain, seleziona un ingresso e ruota il Control Knob se è necessaria una piccola regolazione manuale.

note

Se Smartgain lampeggia in rosso senza completare la procedura, non ha rilevato un segnale adatto. Controlla la sorgente e i collegamenti dei cavi, aumenta il livello della sorgente se opportuno e verifica che la phantom power sia attiva quando il microfono la richiede.

Collegare gli ingressi come coppia stereo

Premi contemporaneamente i pulsanti ingresso 1 e 2 per attivare o disattivare lo Stereo Link.

Quando sono collegati, gli ingressi utilizzano la stessa impostazione di gain. Lo Stereo Link è utile per apparecchiature line-level stereo o per uno strumento registrato con due microfoni.

Attivare la phantom power

Alcuni microfoni, normalmente quelli a condensatore, richiedono alimentazione phantom a 48 V.

1. Premi il pulsante numerato relativo all'ingresso microfonico desiderato.
2. Premi 48V.
3. Verifica che il pulsante 48 V rimanga illuminato in rosso.

Ripeti la procedura per disattivare la phantom power sull'ingresso selezionato.

attenzione

Controlla le istruzioni del produttore del microfono prima di attivare la phantom power. Attiva 48 V solo se il microfono collegato la richiede.

Impostare il gain dell'ingresso instrument

Collegando un cavo all'ingresso instrument frontale, lo strumento viene instradato sul canale 1 e il collegamento all'ingresso posteriore 1 viene escluso.

Imposta il gain nello stesso modo degli altri ingressi:

• Premi il pulsante ingresso 1 e ruota il Control Knob per regolare manualmente il gain.
• Seleziona l'ingresso 1 durante la procedura Smartgain per l'impostazione automatica del gain.

Consulta Hardware e connessioni per informazioni su cavi instrument e routing.

Silenziare un ingresso

Tieni premuto il pulsante ingresso 1 o 2 per silenziare il canale selezionato. Il pulsante lampeggia mentre l'ingresso è in mute.

Tieni nuovamente premuto lo stesso pulsante per riattivare il canale.

Passaggi successivi

Prosegui con Monitoraggio e controlli delle uscite per configurare il livello di ascolto e il bilanciamento del monitoraggio diretto.
