입력 컨트롤 및 Smartgain
게인, 팬텀 파워 또는 뮤트 설정을 변경하기 전에 번호가 표시된 입력 버튼으로 채널을 선택합니다. EVO 4는 Smartgain으로 입력 게인을 자동 설정하거나 컨트롤 노브로 수동 설정할 수 있습니다.

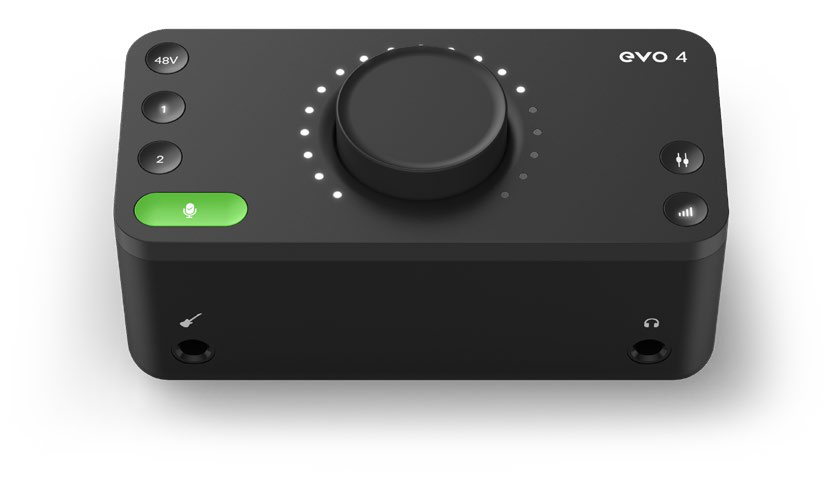

Input controls

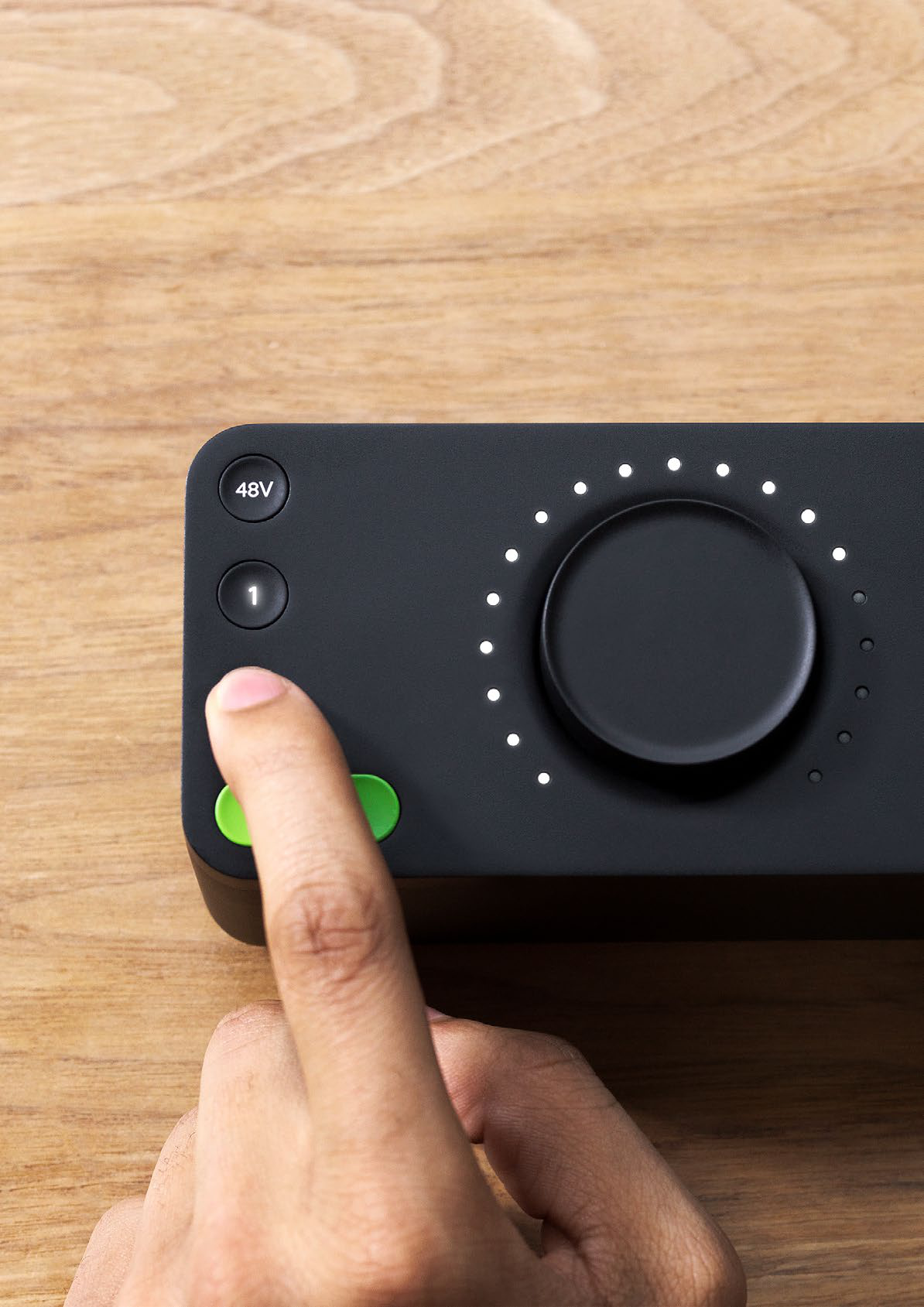

입력 선택
입력 버튼 1 또는 2를 눌러 해당 채널을 선택합니다. 컨트롤 노브 주변의 미터 링에 선택한 입력 신호가 표시됩니다. 게인을 조정하면 링에 대략적인 게인 설정이 표시됩니다.
게인 수동 설정
- 입력 버튼 1 또는 2를 누릅니다.
- 컨트롤 노브를 돌려 게인을 조정합니다.
- 녹음 중 예상되는 가장 큰 레벨로 연주하거나 재생합니다.
- 신호가 충분히 크면서도 과부하 또는 왜곡 수준에 도달하지 않는지 확인합니다.
EVO 4는 마이크 및 라인 입력에 58 dB의 게인 조정 범위를 제공합니다.
Smartgain으로 게인 설정
Smartgain은 선택한 입력 신호를 분석하여 게인을 자동으로 설정합니다. 한 번의 과정에서 한 입력 또는 두 입력을 모두 설정할 수 있습니다.
- 녹색 Smartgain 버튼을 누릅니다.
- 조정할 채널을 선택하려면 입력 버튼 1, 2 또는 두 버튼 모두를 누릅니다.
- Smartgain을 다시 눌러 신호 감지를 시작합니다.
- 녹음할 소스에서 가장 큰 부분을 연주하거나 재생합니다.
- Smartgain 버튼이 빨간색으로 깜박이고 미터 링이 움직이는 동안 계속 연주하거나 소리를 입력합니다.
- Smartgain 버튼이 녹색으로 깜박이며 게인 설정이 완료될 때까지 기다립니다.
Smartgain이 완료된 후 미세 조정이 필요하면 입력을 선택하고 컨트롤 노브를 돌립니다.
Smartgain이 완료되지 않고 빨간색으로 깜박이면 적절한 신호를 감지하지 못한 것입니다. 소스와 케이블 연결을 확인하고 필요한 경우 소스 레벨을 높이며, 마이크에 팬텀 파워가 필요한 경우 활성화되어 있는지 확인하십시오.
입력을 스테레오 페어로 링크
입력 버튼 1과 2를 동시에 눌러 링크하거나 링크를 해제합니다.
링크된 입력은 동일한 게인 설정을 사용합니다. 스테레오 링크는 스테레오 라인 레벨 장비 또는 두 개의 마이크로 녹음하는 악기에 유용합니다.
팬텀 파워 활성화
일부 마이크, 일반적으로 콘덴서 마이크에는 48 V 팬텀 파워가 필요합니다.
- 필요한 마이크 입력의 번호 버튼을 누릅니다.
- 48V를 누릅니다.
- 48 V 버튼이 빨간색으로 계속 켜져 있는지 확인합니다.
선택한 입력의 팬텀 파워를 끄려면 같은 절차를 반복합니다.
팬텀 파워를 활성화하기 전에 마이크 제조사의 지침을 확인하십시오. 연결된 마이크에 필요한 경우에만 48 V를 활성화하십시오.
악기 입력 게인 설정
전면 악기 입력에 케이블을 연결하면 악기 신호가 채널 1로 라우팅되며 후면 입력 1 연결이 비활성화됩니다.
게인은 다른 입력과 같은 방식으로 설정합니다:
- 수동으로 게인을 조정하려면 입력 버튼 1을 누르고 컨트롤 노브를 돌립니다.
- 자동 게인 설정을 사용하려면 Smartgain 과정에서 입력 1을 선택합니다.
악기 케이블과 라우팅 정보는 하드웨어 및 연결을 참조하십시오.
입력 뮤트
입력 버튼 1 또는 2를 길게 눌러 선택한 채널을 뮤트합니다. 입력이 뮤트되어 있는 동안 버튼이 깜박입니다.
같은 버튼을 다시 길게 눌러 채널 뮤트를 해제합니다.
다음 단계
청취 레벨과 직접 모니터링 밸런스를 설정하려면 모니터링 및 출력 컨트롤로 계속하십시오.
