하드웨어 및 연결
EVO 4는 두 개의 마이크 또는 라인 입력, 전용 악기 입력, 스테레오 스피커 출력 및 헤드폰 출력을 제공합니다. USB 연결은 오디오를 전송하는 동시에 인터페이스에 전원을 공급합니다.
EVO 4 connections
USB 연결

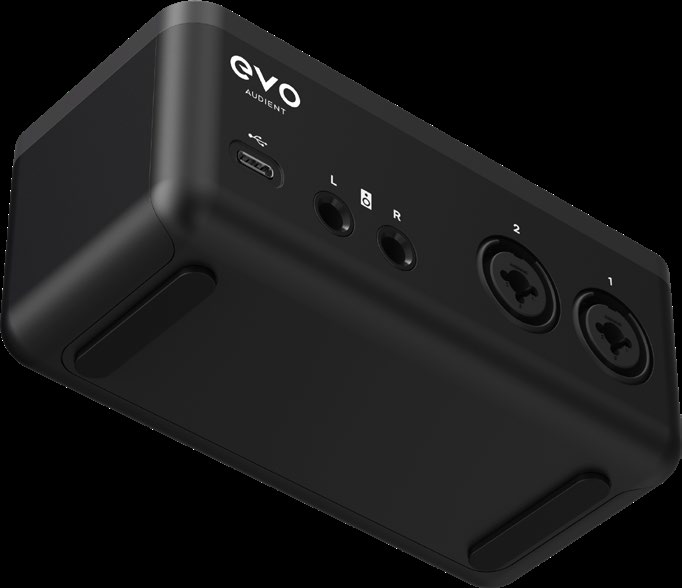

후면 USB-C 포트를 컴퓨터의 데이터 전송이 가능한 USB 포트에 연결합니다. EVO 4는 USB 연결을 통해 전원을 공급받으며 별도의 전원 공급 장치를 사용하지 않습니다.
컴퓨터에 필요한 USB 포트가 없는 경우 적합한 데이터 케이블, 어댑터 또는 전원 공급형 허브를 사용하십시오. macOS, Windows 및 iOS 설정 정보는 소프트웨어 설치 및 등록을 참조하십시오.
마이크 및 라인 입력

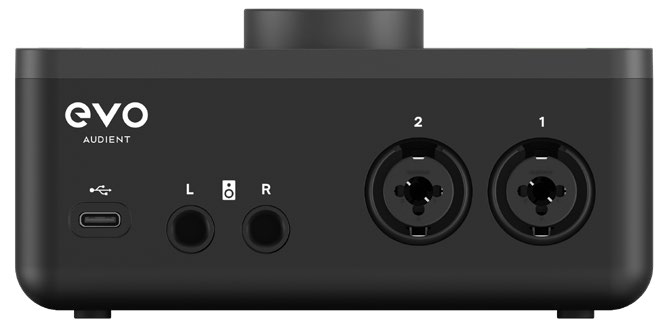

입력 1과 2는 후면 패널의 콤비 커넥터를 사용합니다. 각 커넥터에는 다음 중 하나를 연결할 수 있습니다:
- 마이크용 3핀 XLR 연결
- 라인 레벨 소스용 밸런스드 1/4인치 TRS 연결
라인 입력은 키보드, 신디사이저, 드럼 머신 및 외부 오디오 장비 등에 적합합니다. 라인 입력은 마이크 입력보다 감쇄되어 라인 레벨 신호에 필요한 추가 헤드룸을 제공합니다.
입력 게인 설정, 팬텀 파워 활성화 또는 입력을 스테레오 페어로 링크하려면 입력 컨트롤 및 Smartgain을 사용하십시오.
악기 입력

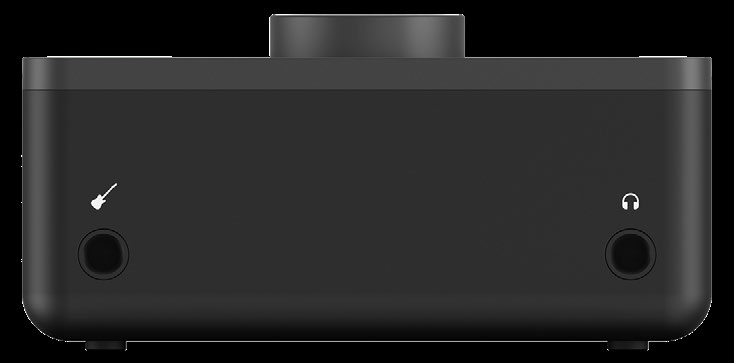

전면 악기 입력에는 기타, 베이스 또는 기타 하이 임피던스 악기의 언밸런스드 1/4인치 TS 연결을 사용할 수 있습니다.
악기 입력에 잭을 연결하면 신호가 입력 채널 1로 라우팅되며 채널 1의 후면 마이크 또는 라인 연결이 비활성화됩니다. 후면 입력 1을 다시 사용하려면 전면 악기 케이블을 분리하십시오.
모니터 출력
후면 L 및 R 모니터 출력은 EVO 4의 메인 스테레오 출력을 전달합니다.
- 액티브 모니터 또는 기타 밸런스드 장비를 연결할 때는 밸런스드 1/4인치 TRS 케이블을 사용하십시오.
- 언밸런스드 입력 장비를 연결할 때는 언밸런스드 1/4인치 TS 케이블을 사용할 수 있습니다.
- 패시브 스피커는 EVO 4와 스피커 사이에 적합한 외부 앰프가 필요합니다.
헤드폰 출력
헤드폰을 전면 1/4인치 스테레오 헤드폰 출력에 연결합니다.
헤드폰을 연결하면 후면 모니터 출력이 자동으로 뮤트됩니다. EVO 4는 스피커와 헤드폰에 서로 다른 믹스를 제공하지 않으며 스피커와 헤드폰 레벨을 별도로 제어할 수도 없습니다.
출력 레벨, Monitor Mix, Monitor Pan 및 뮤트 방법은 모니터링 및 출력 컨트롤을 참조하십시오.
연결 요약
| 장비 | EVO 4 연결 | 케이블 또는 커넥터 |
|---|---|---|
| 컴퓨터 또는 모바일 장치 | 후면 USB-C 포트 | 데이터 전송이 가능한 USB 케이블 |
| 마이크 | 후면 입력 1 또는 2 | 3핀 XLR |
| 라인 레벨 소스 | 후면 입력 1 또는 2 | 밸런스드 1/4인치 TRS |
| 기타, 베이스 또는 하이 임피던스 악기 | 전면 악기 입력 | 언밸런스드 1/4인치 TS |
| 액티브 모니터 또는 앰프 | 후면 L 및 R 모니터 출력 | 밸런스드 1/4인치 TRS, 또는 언밸런스드 장비용 TS |
| 헤드폰 | 전면 헤드폰 출력 | 1/4인치 스테레오 TRS |
다음 단계
녹음 레벨을 설정하고 두 입력을 구성하려면 입력 컨트롤 및 Smartgain으로 계속하십시오.
