硬件和连接
EVO 4 提供两个麦克风或线路输入、一个独立乐器输入、立体声扬声器输出以及一个耳机输出。USB 连接用于传输音频，同时为音频接口供电。

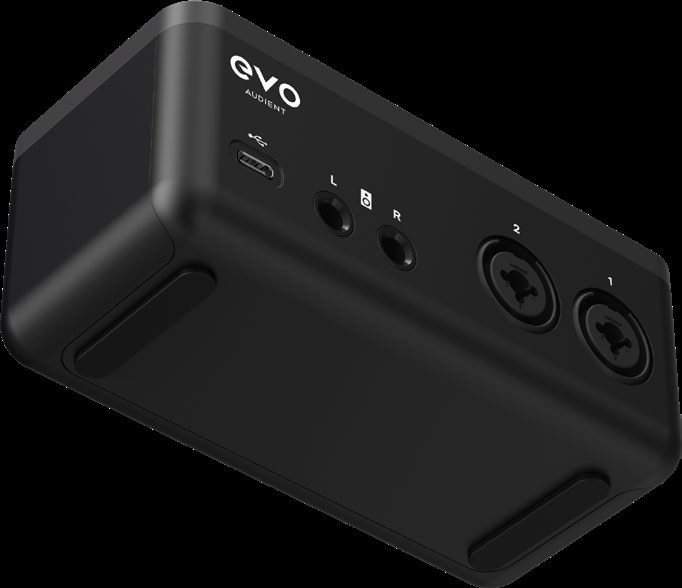

EVO 4 连接

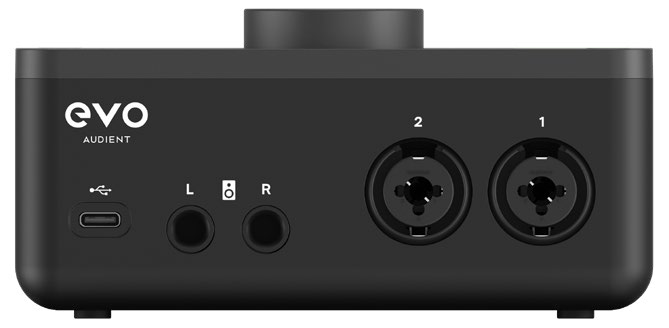

USB 连接
将后部 USB-C 接口连接到电脑上支持数据传输的 USB 接口。EVO 4 通过 USB 连接供电，不需要单独的电源适配器。
如果电脑没有所需的 USB 接口，请使用合适的数据线、转接器或有源 USB Hub。有关 macOS、Windows 和 iOS 的设置，请参阅软件安装和注册。
麦克风和线路输入
输入 1 和 2 使用后面板组合接口。每个接口可接受：
- 用于麦克风的三针 XLR 连接
- 用于线路电平音源的平衡 1/4 英寸 TRS 连接
线路输入适用于键盘、合成器、鼓机和其他外部音频设备。相对于麦克风输入，线路输入经过衰减，以便为线路电平信号提供更大的余量。
使用输入控制和 Smartgain设置输入增益、启用幻象电源，或将两个输入链接为立体声对。

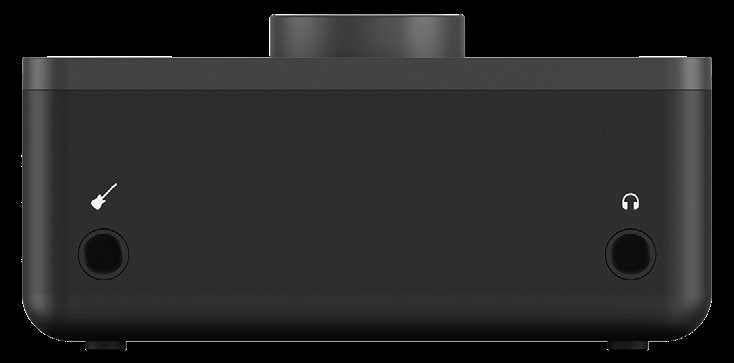

乐器输入
前部乐器输入可接受来自吉他、贝斯或其他高阻抗乐器的非平衡 1/4 英寸 TS 连接。
将插头连接到乐器输入后，信号会路由到输入通道 1，并覆盖后部通道 1 的麦克风或线路连接。拔下前部乐器线后即可再次使用后部输入 1。
监听输出
后部 L 和 R 监听输出承载 EVO 4 的主立体声输出。
- 连接有源监听音箱或其他平衡设备时，建议使用平衡 1/4 英寸 TRS 线。
- 连接带非平衡输入的设备时，可以使用非平衡 1/4 英寸 TS 线。
- 无源扬声器需要在 EVO 4 与扬声器之间连接合适的外部功放。
耳机输出
将耳机连接到前部 1/4 英寸立体声耳机输出。
连接耳机后，后部监听输出会自动静音。EVO 4 不提供独立的扬声器和耳机混音，也没有单独的扬声器与耳机音量控制。
有关输出电平、Monitor Mix、Monitor Pan 和静音操作，请参阅监听和输出控制。
连接一览
| 设备 | EVO 4 连接 | 线材或接口 |
|---|---|---|
| 电脑或移动设备 | 后部 USB-C 接口 | 支持数据传输的 USB 线 |
| 麦克风 | 后部输入 1 或 2 | 三针 XLR |
| 线路电平音源 | 后部输入 1 或 2 | 平衡 1/4 英寸 TRS |
| 吉他、贝斯或高阻抗乐器 | 前部乐器输入 | 非平衡 1/4 英寸 TS |
| 有源监听音箱或功放 | 后部 L 和 R 监听输出 | 平衡 1/4 英寸 TRS；连接非平衡设备时也可使用 TS |
| 耳机 | 前部耳机输出 | 1/4 英寸立体声 TRS |
后续步骤
继续阅读输入控制和 Smartgain，设置录音电平并配置两个输入。
