हार्डवेयर और कनेक्शन्स
EVO 4 में दो माइक्रोफ़ोन या लाइन इनपुट्स, एक डेडिकेटेड इंस्ट्रूमेंट इनपुट, स्टीरियो स्पीकर आउटपुट्स और एक हेडफ़ोन आउटपुट मिलता है। USB कनेक्शन ऑडियो कैरी करता है और इंटरफ़ेस को पावर भी देता है।

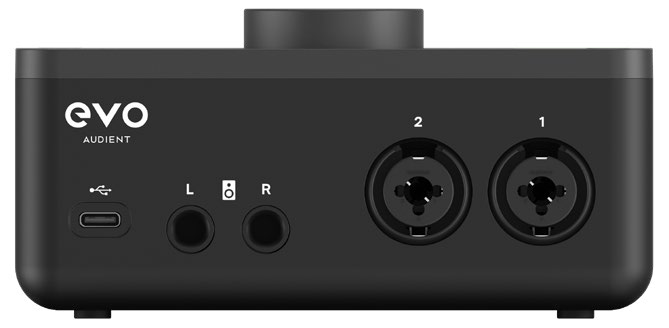

EVO 4 connections

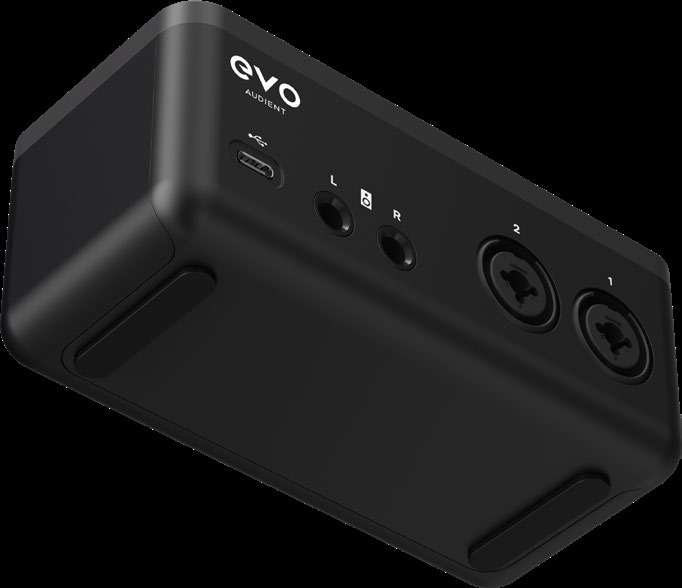

USB कनेक्शन
Rear USB-C पोर्ट को कंप्यूटर के data-capable USB पोर्ट से कनेक्ट करें। EVO 4 USB कनेक्शन से powered होता है और अलग पावर सप्लाई का उपयोग नहीं करता।
जब कंप्यूटर जरूरी USB कनेक्शन उपलब्ध न कराए, उपयुक्त data केबल, adaptor या powered hub का उपयोग करें। macOS, Windows और iOS सेटअप जानकारी के लिए Software Installation और Registration देखें।
माइक्रोफ़ोन और लाइन इनपुट्स
इनपुट्स 1 और 2 रियर-पैनल combination कनेक्टर्स का उपयोग करते हैं। हर कनेक्टर इनमें से किसी एक कनेक्शन को स्वीकार करता है:
- माइक्रोफ़ोन के लिए three-pin XLR कनेक्शन
- लाइन-लेवल सोर्स के लिए बैलेंस्ड 1/4-inch TRS कनेक्शन
लाइन इनपुट्स keyboards, synthesisers, drum machines और एक्सटर्नल ऑडियो इक्विपमेंट जैसे इक्विपमेंट के लिए उपयुक्त हैं। लाइन-लेवल सिग्नल्स के लिए अतिरिक्त headroom देने हेतु लाइन इनपुट को माइक्रोफ़ोन इनपुट की तुलना में pad किया गया है।
इनपुट गेन सेट करने, फैंटम पावर इनेबल करने या इनपुट्स को स्टीरियो पेयर के रूप में link करने के लिए Input Controls और Smartgain देखें।

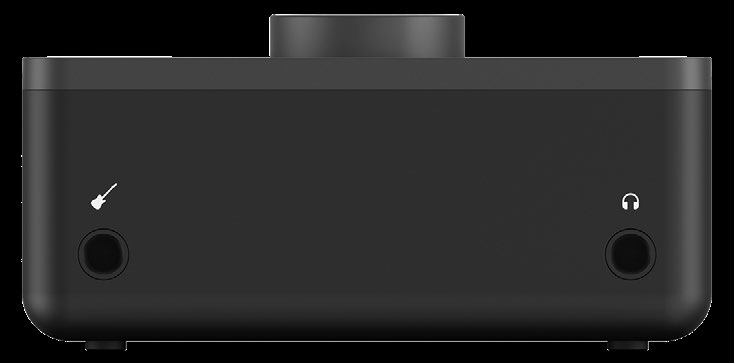

Instrument इनपुट
Front इंस्ट्रूमेंट इनपुट guitar, बेस या किसी अन्य हाई-इम्पीडेन्स इंस्ट्रूमेंट से unbalanced 1/4-inch TS कनेक्शन स्वीकार करता है।
इंस्ट्रूमेंट इनपुट में jack कनेक्ट करने पर वह इनपुट चैनल 1 में रूट होता है और चैनल 1 का rear माइक्रोफ़ोन या लाइन कनेक्शन override कर देता है। Rear इनपुट 1 फिर से उपयोग करने के लिए front इंस्ट्रूमेंट केबल डिसकनेक्ट करें।
मॉनिटर आउटपुट्स
Rear L और R मॉनिटर आउटपुट्स EVO 4 का मेन स्टीरियो आउटपुट कैरी करते हैं।
- सक्रिय monitors या अन्य बैलेंस्ड इक्विपमेंट कनेक्ट करते समय बैलेंस्ड 1/4-inch TRS केबल्स का उपयोग करें।
- Unbalanced इनपुट्स वाले इक्विपमेंट को कनेक्ट करते समय unbalanced 1/4-inch TS केबल्स उपयोग किए जा सकते हैं।
- Passive स्पीकर्स के लिए EVO 4 और स्पीकर्स के बीच उपयुक्त एक्सटर्नल amplifier आवश्यक है।
Headphone आउटपुट
हेडफ़ोन को front 1/4-inch स्टीरियो हेडफ़ोन आउटपुट से कनेक्ट करें।
हेडफ़ोन कनेक्ट करने पर rear मॉनिटर आउटपुट्स अपने-आप mute हो जाते हैं। EVO 4 इंडिपेंडेंट स्पीकर और हेडफ़ोन मिक्सेस या अलग स्पीकर और हेडफ़ोन लेवल कंट्रोल्स उपलब्ध नहीं कराता।
आउटपुट लेवल, मॉनिटर मिक्स, मॉनिटर Pan और muting निर्देश के लिए Monitoring और Output Controls देखें।
Connection summary
| Equipment | EVO 4 connection | Cable या connector |
|---|---|---|
| Computer या mobile device | Rear USB-C port | Data-capable USB cable |
| Microphone | Rear input 1 या 2 | Three-pin XLR |
| Line-level सोर्स | Rear input 1 या 2 | Balanced 1/4-inch TRS |
| Guitar, bass या high-impedance instrument | Front instrument input | Unbalanced 1/4-inch TS |
| Active monitors या amplifier | Rear L और R monitor outputs | Balanced 1/4-inch TRS, या unbalanced equipment के लिए TS |
| Headphones | Front headphone output | 1/4-inch stereo TRS |
अगले स्टेप्स
रिकॉर्डिंग लेवल्स सेट करने और दोनों इनपुट्स कॉन्फ़िगर करने के लिए Input Controls और Smartgain देखें।
