इनपुट कंट्रोल्स और Smartgain

किसी चैनल का गेन, phantom-पावर या mute सेटिंग बदलने से पहले उसे चुनने के लिए नंबर वाले इनपुट बटन्स का उपयोग करें। EVO 4 Smartgain से इनपुट गेन अपने-आप या Control Knob से मैन्युअली सेट कर सकता है।

Input controls

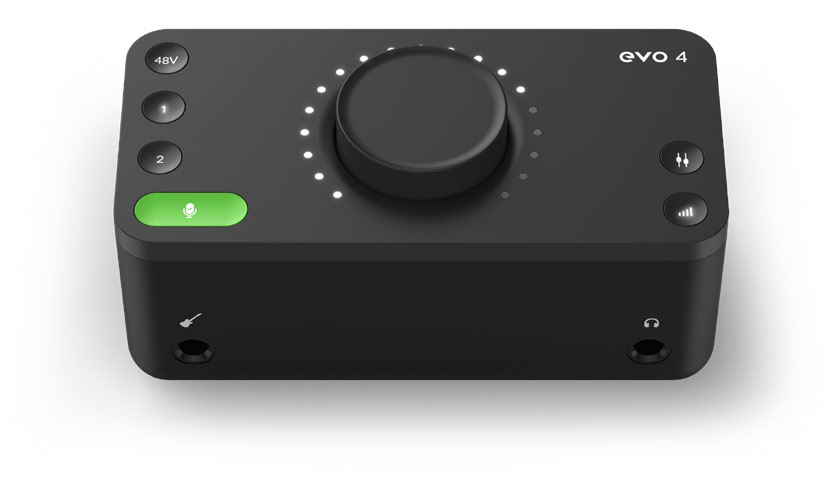

EVO 4 कंट्रोल surface जिसमें 48 V, इनपुट बटन्स 1 और 2, Smartgain और Control Knob दिख रहे हैं
Input selection, Smartgain और gain control

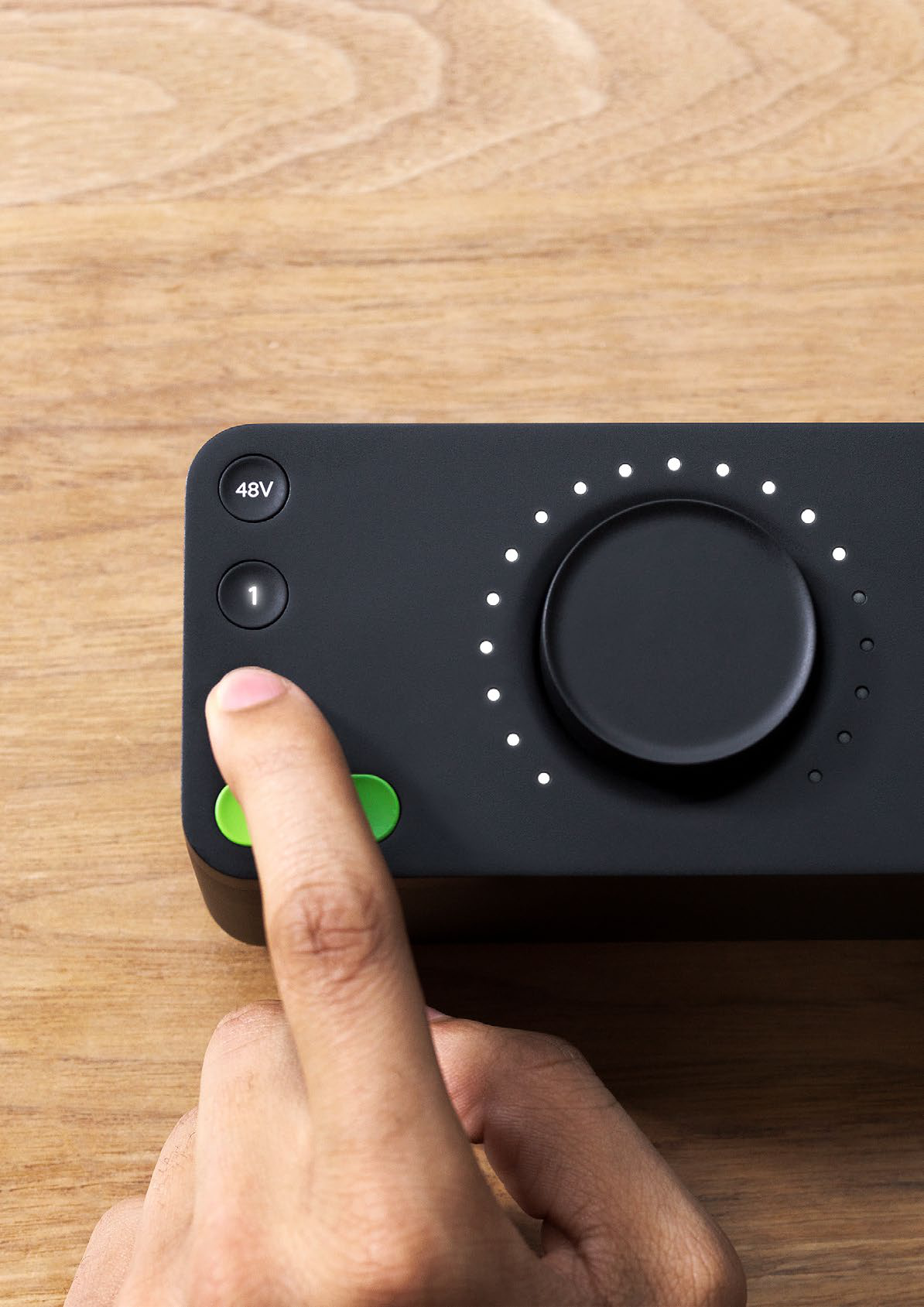

EVO 4 पर इनपुट 1 select करता हुआ हाथ
Input settings बदलने से पहले channel select करें

इनपुट चुनें​

उस चैनल को चुनने के लिए इनपुट बटन 1 या 2 दबाएँ। Control Knob के चारों ओर मीटर ring चुने गए इनपुट सिग्नल को दिखाती है। गेन एडजस्ट करने पर ring approximate गेन सेटिंग दिखाती है।

गेन मैन्युअली सेट करें​

  1. इनपुट बटन 1 या 2 दबाएँ।
  2. गेन एडजस्ट करने के लिए Control Knob घुमाएँ।
  3. रिकॉर्डिंग के दौरान अपेक्षित सबसे तेज लेवल पर परफ़ॉर्म करें।
  4. जाँचें कि सिग्नल मजबूत हो लेकिन overloaded या distorted लेवल तक न पहुँचे।

EVO 4 अपने माइक्रोफ़ोन और लाइन इनपुट्स के लिए 58 dB गेन adjustment उपलब्ध कराता है।

Smartgain से गेन सेट करें​

Smartgain चुने गए इनपुट सिग्नल्स का analysis करता है और उनके gains अपने-आप सेट करता है। यह एक ही प्रोसेस में एक इनपुट या दोनों इनपुट्स सेट कर सकता है।

  1. हरा Smartgain बटन दबाएँ।
  2. एडजस्ट किए जाने वाले चैनल्स चुनने के लिए इनपुट बटन 1, 2, या दोनों दबाएँ।
  3. सुनने शुरू करने के लिए Smartgain फिर से दबाएँ।
  4. रिकॉर्ड किए जाने वाले मैटेरियल का सबसे तेज सेक्शन परफ़ॉर्म करें।
  5. जब Smartgain बटन लाल flash कर रहा हो और मीटर ring मूव कर रही हो, perform करना जारी रखें।
  6. Smartgain बटन के हरे flash करने तक प्रतीक्षा करें, जो पुष्टि करता है कि gains सेट हो गए हैं।

Smartgain खत्म होने के बाद, जब छोटा मैनुअल adjustment चाहिए तो इनपुट सिलेक्ट करके Control Knob घुमाएँ।

note

अगर Smartgain पूरा होने के बजाय लाल फ़्लैश करता है, तो उसे उपयुक्त सिग्नल नहीं मिला। सोर्स और केबल कनेक्शन्स जाँचें, जहाँ उचित हो सोर्स लेवल बढ़ाएँ, और यह कन्फ़र्म करें कि माइक्रोफ़ोन को आवश्यकता होने पर फैंटम पावर इनेबल है।

इनपुट्स को link या unlink करने के लिए इनपुट बटन्स 1 और 2 एक साथ दबाएँ।

Link होने पर दोनों इनपुट्स एक ही गेन सेटिंग का उपयोग करते हैं। स्टीरियो linking स्टीरियो लाइन-लेवल इक्विपमेंट या दो माइक्रोफ़ोन्स से रिकॉर्ड किए जा रहे इंस्ट्रूमेंट के लिए उपयोगी है।

Phantom पावर इनेबल करें​

कुछ माइक्रोफ़ोन्स, आम तौर पर condenser माइक्रोफ़ोन्स, को 48 V फैंटम पावर की आवश्यकता होती है।

  1. आवश्यक माइक्रोफ़ोन इनपुट का नंबर वाले बटन दबाएँ।
  2. 48V दबाएँ।
  3. जाँचें कि 48 V बटन लाल illuminated रहे।

चुने गए इनपुट पर फैंटम पावर डिसेबल करने के लिए procedure दोहराएँ।

caution

Phantom पावर इनेबल करने से पहले माइक्रोफ़ोन मैन्युफैक्चरर के निर्देश जाँचें। 48 V केवल तब इनेबल करें जब कनेक्टेड माइक्रोफ़ोन को इसकी आवश्यकता हो।

Instrument-इनपुट गेन सेट करें​

Front इंस्ट्रूमेंट इनपुट में केबल कनेक्ट करने पर इंस्ट्रूमेंट चैनल 1 में रूट होता है और rear इनपुट 1 कनेक्शन override कर देता है।

इसका गेन अन्य इनपुट्स की तरह ही सेट करें:

  • मैनुअल गेन adjustment के लिए इनपुट बटन 1 दबाएँ और Control Knob घुमाएँ।
  • Automatic गेन सेटिंग के लिए Smartgain procedure के दौरान इनपुट 1 चुनें।

इंस्ट्रूमेंट केबल और रूटिंग जानकारी के लिए Hardware और Connections देखें।

इनपुट mute करें​

चुने गए चैनल को mute करने के लिए इनपुट बटन 1 या 2 दबाकर रखें। इनपुट muted होने पर बटन फ़्लैश करता है।

चैनल unmute करने के लिए वही बटन फिर दबाकर रखें।

अगले स्टेप्स​

सुनने लेवल और direct-मॉनिटरिंग बैलेंस कॉन्फ़िगर करने के लिए Monitoring और Output Controls देखें।
