मॉनिटरिंग और आउटपुट कंट्रोल्स

EVO 4 स्पीकर और हेडफ़ोन लेवल, direct-मॉनिटरिंग बैलेंस और इनपुट pan के लिए Control Knob का उपयोग करता है। स्पीकर और हेडफ़ोन आउटपुट्स एक ही आउटपुट लेवल share करते हैं।

Monitoring connections और controls

EVO 4 कंट्रोल surface जिसमें Control Knob के पास Monitor Mix और Output Volume बटन्स दिख रहे हैं
Monitor Mix और Output Volume controls

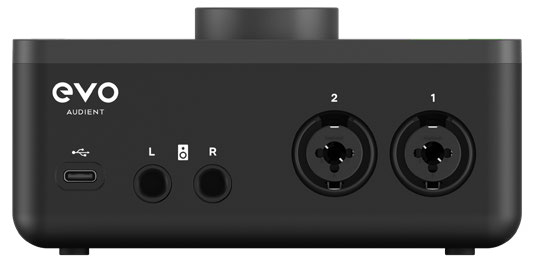

EVO 4 का rear जिसमें left और right monitor आउटपुट्स दिख रहे हैं
Monitor outputs

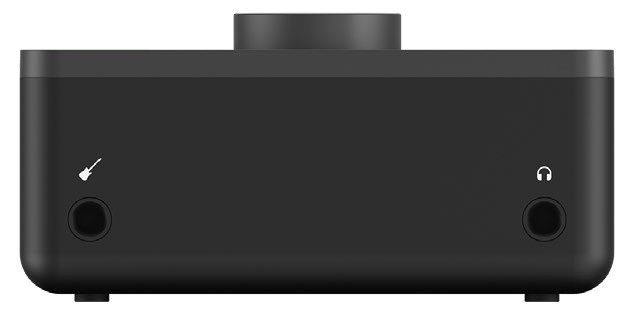

EVO 4 का front जिसमें headphone आउटपुट दिख रहा है
Headphone output

आउटपुट volume एडजस्ट करें​

  1. Output Volume बटन दबाएँ।
  2. सुनने लेवल सेट करने के लिए Control Knob घुमाएँ।
  3. मौजूदा रिलेटिव लेवल का इंडिकेशन पाने के लिए मीटर ring का उपयोग करें।

एक ही वॉल्यूम कंट्रोल मॉनिटर आउटपुट्स और हेडफ़ोन आउटपुट दोनों पर लागू होता है।

मॉनिटर Mix का उपयोग करें​

मॉनिटर मिक्स direct इनपुट सिग्नल्स और कंप्यूटर से चल रहे ऑडियो के बीच बैलेंस सेट करता है। Direct मॉनिटरिंग इनपुट्स को बहुत कम delay के साथ आउटपुट्स तक पहुँचाता है, जिससे रिकॉर्डिंग सॉफ़्टवेयर के जरिए मॉनिटर करने पर होने वाली latency से बचा जा सकता है।

  1. Monitor Mix दबाएँ।
  2. Direct इनपुट्स अधिक सुनने के लिए Control Knob anti-clockwise घुमाएँ।
  3. कंप्यूटर प्लेबैक अधिक सुनने के लिए Control Knob clockwise घुमाएँ।
  4. दोनों का blend सुनने के लिए कंट्रोल को दोनों sides के बीच सेट करें।

मीटर ring पर एक illuminated point मौजूदा मॉनिटर मिक्स पोज़िशन दिखाता है।

note

Direct मॉनिटरिंग उपयोग करते समय, अगर दोनों पाथ्स सुनने से unwanted doubled या delayed सिग्नल बनता हो तो रिकॉर्डिंग ऐप्लिकेशन में सॉफ़्टवेयर इनपुट मॉनिटरिंग डिसेबल करें।

मॉनिटर Pan का उपयोग करें​

मॉनिटर Pan दो direct इनपुट सिग्नल्स को लेफ्ट-राइट मॉनिटर मिक्स में पोज़िशन करता है। इससे दो सोर्सेज़ के बीच separation मिल सकता है और स्टीरियो पेयर को स्टीरियो में मॉनिटर किया जा सकता है।

  1. मॉनिटर Pan मोड में जाने के लिए Monitor Mix दबाकर रखें।
  2. इनपुट्स को लेफ्ट और राइट चैनल्स के बीच मूव करने के लिए Control Knob घुमाएँ।
  3. ज़रूरी पोज़िशन सेट होने पर मॉनिटर मिक्स बटन छोड़ दें।

SmartMuting​

Front हेडफ़ोन आउटपुट में हेडफ़ोन कनेक्ट करने पर rear मॉनिटर आउटपुट्स अपने-आप mute हो जाते हैं। मॉनिटर आउटपुट्स restore करने के लिए हेडफ़ोन डिसकनेक्ट करें।

इस ऑटोमैटिक behaviour का मतलब है कि EVO 4 मॉनिटर और हेडफ़ोन आउटपुट्स से एक ही समय पर प्लेबैक नहीं कर सकता। आउटपुट्स में इंडिपेंडेंट मिक्सेस या लेवल कंट्रोल्स भी नहीं हैं।

आउटपुट mute करें​

आउटपुट mute करने के लिए Output Volume बटन दबाकर रखें। Muted होने पर बटन फ़्लैश करता है।

आउटपुट unmute करने के लिए बटन फिर दबाकर रखें।

अगले स्टेप्स​

कंप्यूटर-based कंट्रोल और सेव्ड कॉन्फ़िगरेशन्स के लिए EVO Control Software देखें, या कंप्यूटर ऑडियो को रिकॉर्डिंग या streaming सॉफ़्टवेयर में रूट करने के लिए Audio Loopback देखें।
