モニタリングと出力コントロール

EVO 4 では、スピーカーとヘッドホンのレベル、ダイレクトモニタリングのバランス、入力パンを Control Knob で調整します。スピーカー出力とヘッドホン出力は同じ出力レベルを共有します。

モニタリング接続とコントロール

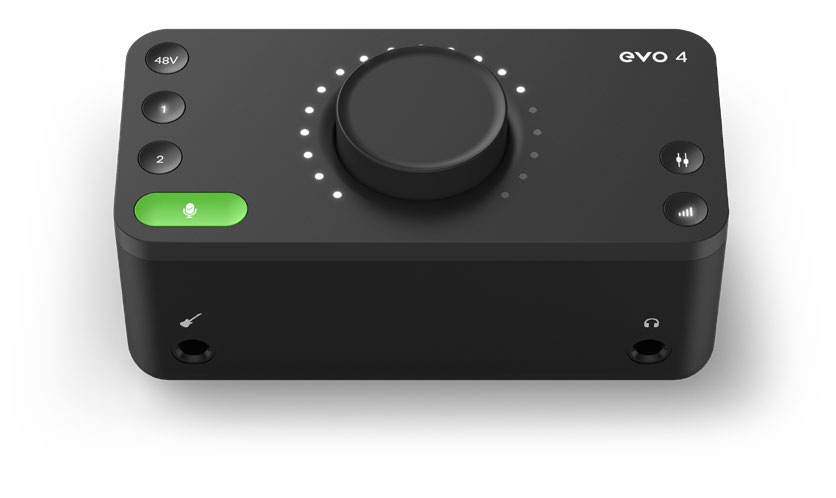

Monitor Mix / Output Volume コントロール

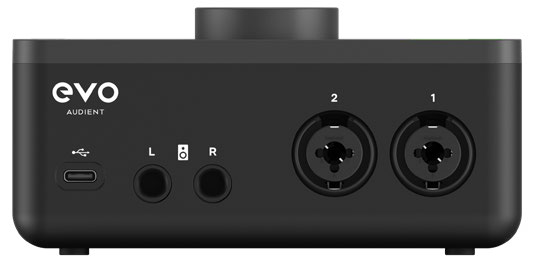

モニター出力

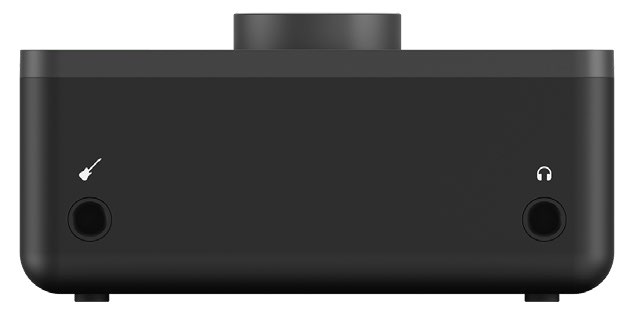

ヘッドホン出力

出力音量を調整する

1. Output Volume ボタンを押します。
2. Control Knob を回してリスニングレベルを設定します。
3. メーターリングを現在のおおよそのレベルの目安として使用します。

同じ音量コントロールがモニター出力とヘッドホン出力の両方に適用されます。

Monitor Mix を使用する

Monitor Mix はダイレクト入力信号とコンピューターから再生されるオーディオのバランスを調整します。ダイレクトモニタリングでは入力信号が非常に短い遅延で出力へ届くため、録音ソフトウェア経由でモニターするときに発生するレイテンシーを回避できます。

1. Monitor Mix を押します。
2. Control Knob を反時計回りに回すとダイレクト入力が大きくなります。
3. Control Knob を時計回りに回すとコンピューター再生が大きくなります。
4. 両方を聴く場合は、2つの信号の中間に設定します。

メーターリング上の1つの点灯位置が、現在の Monitor Mix の位置を示します。

注記

ダイレクトモニタリングを使用していて、両方のモニタリング経路を同時に聞くことで不要な二重音声や遅延音声が発生する場合は、録音アプリケーションのソフトウェア入力モニタリングを無効にしてください。

Monitor Pan を使用する

Monitor Pan は、2つのダイレクト入力信号を左右のモニターミックス内に配置します。2つのソースを左右に分けて聴いたり、ステレオペアをステレオでモニターしたりできます。

1. Monitor Mix を押し続けて Monitor Pan モードに入ります。
2. Control Knob を回して入力を左 / 右チャンネル間で移動します。
3. 必要な位置に設定したら Monitor Mix ボタンを離します。

SmartMuting

フロントヘッドホン出力にヘッドホンを接続するとリアモニター出力は自動的にミュートされます。ヘッドホンを外すとモニター出力が復帰します。

この動作により、EVO 4 はモニター出力とヘッドホン出力を同時に再生できません。また、2つの出力に独立したミックスやレベルコントロールはありません。

出力をミュートする

Output Volume ボタンを押し続けると出力がミュートされます。ミュート中はボタンが点滅します。

もう一度ボタンを押し続けるとミュートが解除されます。

次のステップ

コンピューターからのコントロールと保存済み構成については EVO Control ソフトウェア を参照してください。コンピューターオーディオを録音またはストリーミングソフトウェアへルーティングする方法については、オーディオループバック を参照してください。
