ハードウェアと接続
EVO 4 は2系統のマイク／ライン入力、専用楽器入力、ステレオスピーカー出力、ヘッドホン出力を備えています。USB 接続はオーディオを伝送し、インターフェースへ電源を供給します。

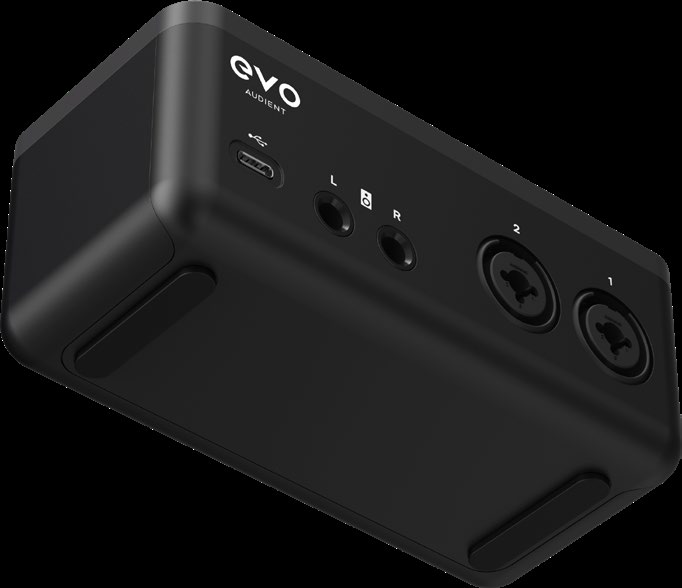

EVO 4 の接続
USB 接続

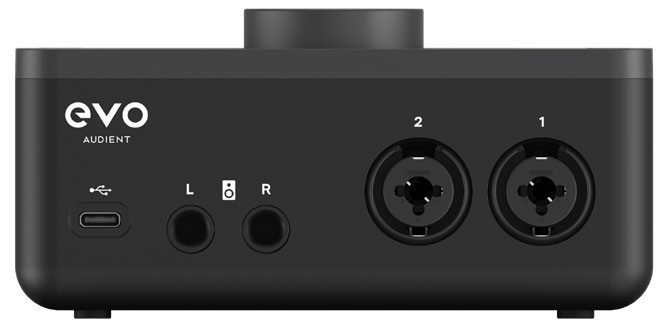

リア USB-C ポート をコンピューターのデータ通信対応 USB ポートへ接続します。EVO 4 は USB 接続から給電されるため、通常は別途電源を使用しません。
コンピューターに必要な USB 接続がない場合は、適切なデータケーブル、アダプター、電源供給されたハブを使用してください。macOS、Windows、iOS のセットアップ については ソフトウェアのインストールと登録 を参照してください。
マイク / ライン入力
入力 1 / 2 はリアパネル combo connectors を使用します。各コネクター は次のいずれかを受け付けます。
- マイク用の3ピン XLR 接続
- ライン-レベルソース用のバランス 1/4インチ TRS 接続
ライン入力はキーボード、シンセサイザー、ドラムマシン、外部オーディオ機器などに適しています。ライン入力はマイク入力よりパッドされ、ラインレベル信号用の追加ヘッドルームを確保します。
入力ゲイン、ファンタム電源、ステレオリンクの設定は 入力コントロールと Smartgain を参照してください。
楽器入力

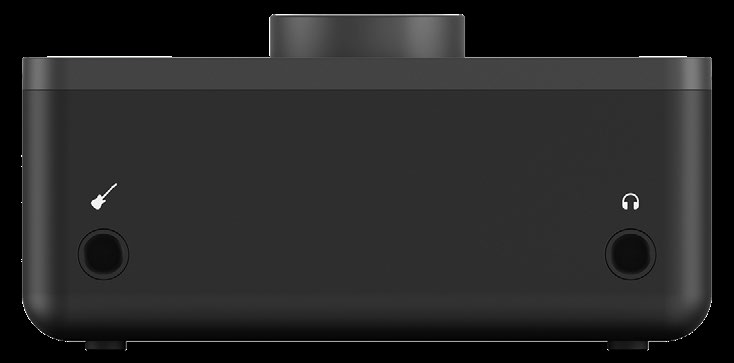

フロント楽器入力は ギター、ベース、その他の 高インピーダンス 楽器からの アンバランス 1/4インチ TS 接続を受け付けます。
楽器入力にジャックを接続するとチャンネル 1 にルーティングされ、リアのマイク／ライン接続のチャンネル 1 より優先されます。リア入力 1 を再び使用するにはフロント楽器ケーブルを外してください。
モニター出力
リアの L / R モニター出力は EVO 4 のメインステレオ出力を出力します。
- 有効モニターやその他バランス機器へ接続する場合はバランス 1/4インチ TRS cables を使用します。
- Unbalanced 入力の機器へ接続する場合は アンバランス 1/4インチ TS cables を使用できます。
- パッシブスピーカーを使用する場合は EVO 4 とスピーカーの間に適切な外部アンプが必要です。
ヘッドホン出力
ヘッドホンはフロント 1/4インチ ステレオ ヘッドホン出力へ接続します。
ヘッドホンを接続するとリアモニター出力は自動的にミュートされます。EVO 4 はスピーカー / ヘッドホン用の独立したミックスや個別のレベルコントロールを提供しません。
出力レベル、モニター Mix、モニター Pan、muting については モニタリングと出力コントロール を参照してください。
接続一覧
| 機器 | EVO 4 接続 | ケーブル / コネクター |
|---|---|---|
| コンピューター / mobile デバイス | リア USB-C ポート | データ通信対応 USB ケーブル |
| マイク | リア入力 1 / 2 | 3ピン XLR |
| ライン-レベルソース | リア入力 1 / 2 | バランス 1/4インチ TRS |
| ギター、ベース、高インピーダンス 楽器 | フロント楽器入力 | アンバランス 1/4インチ TS |
| アクティブモニター / アンプ | リア L / R モニター出力 | バランス 1/4インチ TRS、またはアンバランス機器用 TS |
| ヘッドホン | フロントヘッドホン出力 | 1/4インチ ステレオ TRS |
次のステップ
録音レベルと2つの入力を設定するには 入力コントロールと Smartgain に進んでください。
