ORIA Mini Handbuch

ORIA Mini wird zwischen Ihrer Audioquelle und den Lautsprechern angeschlossen und bietet Monitorsteuerung und Raumkorrektur.

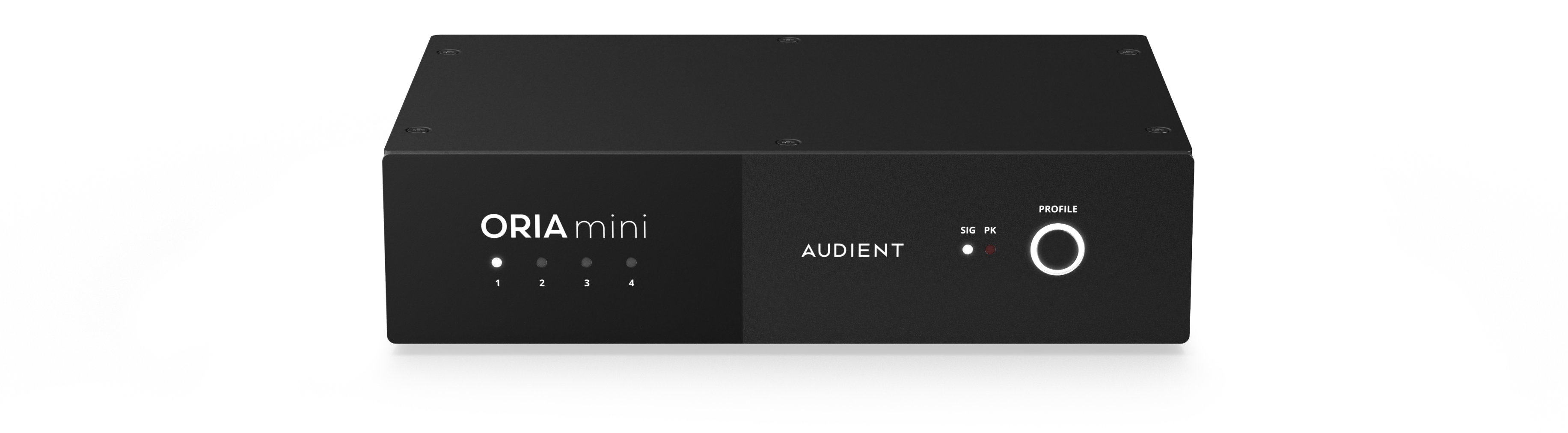

ORIA Mini, Produktansicht von vorne und obenORIA Mini, Produktansicht von hinten

Lieferumfang​

Der Lieferumfang von ORIA Mini enthält:

  • ORIA Mini
  • Sonarworks Messmikrofon und Mikrofonklemme
  • USB-C-auf-USB-C-Kabel
ORIA Mini, Sonarworks-Messmikrofon und mitgeliefertes USB-C-Kabel
Lieferumfang von ORIA Mini.

Ersteinrichtung​

  1. Schließen Sie Ihre Audioquelle an die analogen TRS-Eingänge oder den optischen S/PDIF-Eingang an.
  2. Verbinden Sie die Ausgänge Left und Right mit Ihren Lautsprechern.
  3. Schließen Sie den Subwoofer-Ausgang an, wenn Ihr System einen Subwoofer umfasst.
  4. Verbinden Sie ORIA Mini über das mitgelieferte USB-C-Kabel mit Ihrem Computer.
  5. Installieren und öffnen Sie die ORIA Control Desktop Software.
  6. Wählen Sie in ORIA Control die angeschlossene Eingangsquelle aus.
ORIA Mini zwischen einem Audio-Interface oder Mixer und einem Stereo-Lautsprechersystem mit Subwoofer angeschlossen
Schließen Sie die Audioquelle, Lautsprecher, den optionalen Subwoofer und den Computer an.

Audioquelle anschließen​

Analog​

Schließen Sie eine Line-Level-Quelle, beispielsweise ein Audiointerface oder Mischpult, an die beiden symmetrischen TRS-Eingänge an.

ORIA Mini unterstützt auch unsymmetrische Verbindungen.

Digital​

Schließen Sie eine optische Stereo-S/PDIF-Quelle an den TOSLINK-Eingang an.

Wählen Sie in ORIA Control den aktiven Eingang Line oder S/PDIF aus.

Lautsprecher anschließen​

Verbinden Sie die Ausgänge Left und Right mit:

  • aktiven Studiomonitoren oder
  • einer geeigneten Endstufe, die mit passiven Lautsprechern verbunden ist.

Die Ausgänge von ORIA Mini arbeiten mit Line-Pegel.

Subwoofer anschließen​

Verbinden Sie den dedizierten Subwoofer-Ausgang mit dem Line-Level-Eingang Ihres Subwoofers.

Wenn Sie einen Subwoofer mit separaten linken und rechten Eingängen verwenden, verbinden Sie den Subwoofer-Ausgang von ORIA Mini ausschließlich mit dem linken Eingang des Subwoofers.

USB anschließen​

Verbinden Sie ORIA Mini über das mitgelieferte USB-C-Kabel mit einem USB-3.0-Anschluss oder neuer.

important

Die USB-Verbindung versorgt ORIA Mini mit Strom und stellt die Kommunikation mit ORIA Control bereit. ORIA Mini sendet oder empfängt kein Audio über USB.
