Manuale ORIA Mini

ORIA Mini si collega tra la sorgente audio e gli altoparlanti, fornendo controllo di monitoraggio e correzione ambientale.

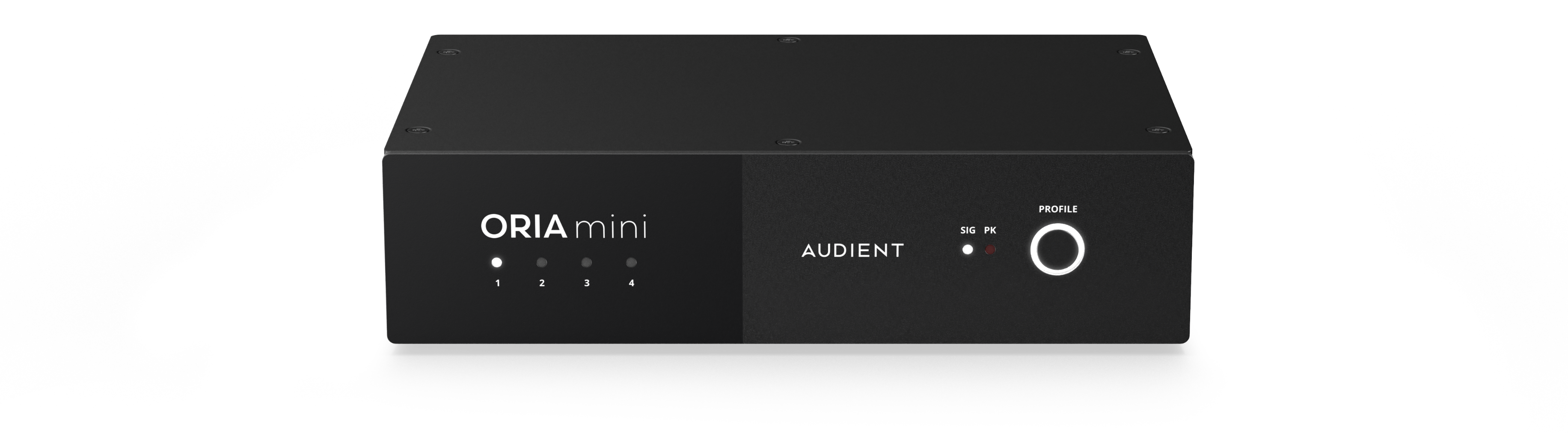

ORIA Mini, vista frontale e dall’alto del prodottoORIA Mini, vista posteriore del prodotto

Contenuto della confezione​

La confezione di ORIA Mini contiene:

  • ORIA Mini
  • Microfono di misurazione Sonarworks e clip microfono
  • Cavo USB-C a USB-C
ORIA Mini, microfono di misurazione Sonarworks e cavo USB-C inclusi nella confezione
Contenuto della confezione di ORIA Mini.

Configurazione iniziale​

  1. Collega la sorgente audio agli ingressi analogici TRS oppure all'ingresso ottico S/PDIF.
  2. Collega le uscite Left e Right agli altoparlanti.
  3. Collega l'uscita Subwoofer se il sistema include un subwoofer.
  4. Collega ORIA Mini al computer utilizzando il cavo USB-C incluso.
  5. Installa e apri ORIA Control Desktop Software.
  6. Seleziona in ORIA Control la sorgente di ingresso collegata.
ORIA Mini collegato tra un'interfaccia audio o mixer e un sistema di altoparlanti stereo con subwoofer
Collega sorgente audio, altoparlanti, subwoofer opzionale e computer.

Collegare una sorgente audio​

Analogica​

Collega una sorgente di livello linea, come un'interfaccia audio o un mixer, ai due ingressi TRS bilanciati.

ORIA Mini accetta anche connessioni non bilanciate.

Digitale​

Collega una sorgente ottica S/PDIF stereo all'ingresso TOSLINK.

Seleziona l'ingresso attivo Line oppure S/PDIF in ORIA Control.

Collegare gli altoparlanti​

Collega le uscite Left e Right a:

  • Monitor da studio attivi oppure
  • Un amplificatore di potenza adeguato collegato ad altoparlanti passivi

Le uscite di ORIA Mini funzionano a livello linea.

Collegare un subwoofer​

Collega l'uscita Subwoofer dedicata all'ingresso di livello linea del subwoofer.

Quando utilizzi un subwoofer con ingressi sinistro e destro separati, collega l'uscita Subwoofer di ORIA Mini esclusivamente all'ingresso sinistro del subwoofer.

Collegare USB​

Collega ORIA Mini a una porta USB 3.0 o successiva utilizzando il cavo USB-C incluso.

important

La connessione USB fornisce alimentazione e comunicazione con ORIA Control. ORIA Mini non invia né riceve audio tramite USB.
