Manual de ORIA Mini

ORIA Mini se conecta entre la fuente de audio y los altavoces, proporcionando control de monitorización y corrección de sala.

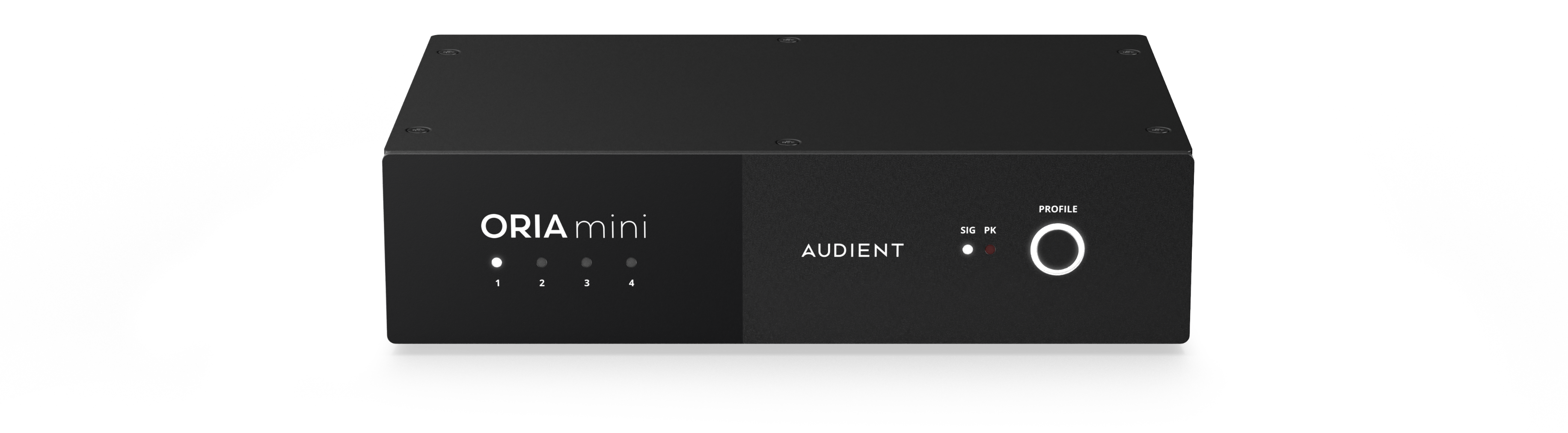

ORIA Mini, vista del producto desde el frente y arribaORIA Mini, vista trasera del producto

Contenido de la caja​

La caja de ORIA Mini contiene:

  • ORIA Mini
  • Micrófono de medición Sonarworks y pinza para micrófono
  • Cable USB-C a USB-C
ORIA Mini, micrófono de medición Sonarworks y cable USB-C incluidos en la caja
Contenido de la caja de ORIA Mini.

Configuración inicial​

  1. Conecta la fuente de audio a las entradas TRS analógicas o a la entrada óptica S/PDIF.
  2. Conecta las salidas Left y Right a los altavoces.
  3. Conecta la salida Subwoofer si el sistema incluye un subwoofer.
  4. Conecta ORIA Mini al ordenador mediante el cable USB-C incluido.
  5. Instala y abre el software de escritorio ORIA Control.
  6. Selecciona la fuente de entrada conectada en ORIA Control.
ORIA Mini conectado entre una interfaz de audio o mixer y un sistema de altavoces estéreo con subwoofer
Conecta la fuente de audio, los altavoces, el subwoofer opcional y el ordenador.

Conectar una fuente de audio​

Analógica​

Conecta una fuente de nivel de línea, como una interfaz de audio o un mixer, a las dos entradas TRS balanceadas.

ORIA Mini también admite conexiones no balanceadas.

Digital​

Conecta una fuente S/PDIF óptica estéreo a la entrada TOSLINK.

Selecciona la entrada activa Line o S/PDIF en ORIA Control.

Conectar los altavoces​

Conecta las salidas Left y Right a:

  • Monitores de estudio activos, o
  • Un amplificador de potencia adecuado conectado a altavoces pasivos

Las salidas de ORIA Mini funcionan a nivel de línea.

Conectar un subwoofer​

Conecta la salida Subwoofer dedicada a la entrada de nivel de línea del subwoofer.

Si utilizas un subwoofer con entradas Left y Right independientes, conecta la salida Subwoofer de ORIA Mini únicamente a la entrada Left del subwoofer.

Conectar USB​

Conecta ORIA Mini a un puerto USB 3.0 o posterior mediante el cable USB-C incluido.

important

La conexión USB proporciona alimentación y comunicación con ORIA Control. ORIA Mini no envía ni recibe audio mediante USB.
