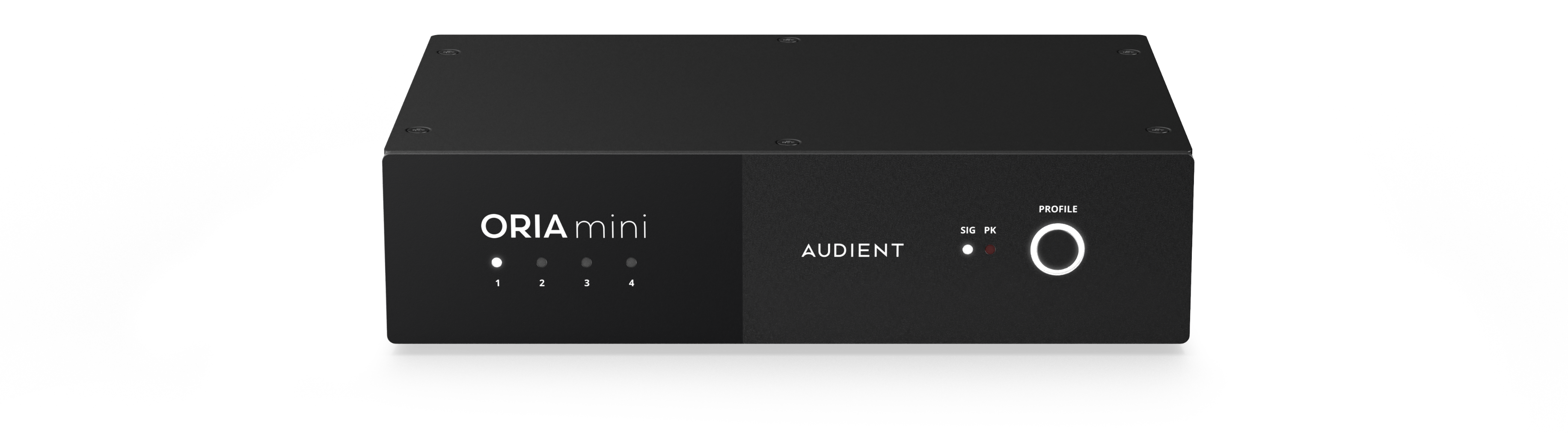

Manual do ORIA Mini

O ORIA Mini é conectado entre sua fonte de áudio e os alto-falantes, oferecendo controle de monitoração e correção de sala.

Conteúdo da embalagem

A embalagem do ORIA Mini contém:

• ORIA Mini
• Microfone de medição Sonarworks e suporte para microfone
• Cabo USB-C para USB-C

Conteúdo da embalagem do ORIA Mini.

Configuração inicial

1. Conecte a fonte de áudio às entradas TRS analógicas ou à entrada óptica S/PDIF.
2. Conecte as saídas Left e Right aos alto-falantes.
3. Conecte a saída Subwoofer se o sistema incluir um subwoofer.
4. Conecte o ORIA Mini ao computador usando o cabo USB-C incluído.
5. Instale e abra o ORIA Control Desktop Software.
6. Selecione a fonte de entrada conectada no ORIA Control.

Conecte a fonte de áudio, os alto-falantes, o subwoofer opcional e o computador.

Conectar uma fonte de áudio

Analógica

Conecte uma fonte em nível de linha, como uma interface de áudio ou mixer, às duas entradas TRS balanceadas.

O ORIA Mini também aceita conexões não balanceadas.

Digital

Conecte uma fonte S/PDIF óptica estéreo à entrada TOSLINK.

Selecione a entrada ativa Line ou S/PDIF no ORIA Control.

Conectar alto-falantes

Conecte as saídas Left e Right a:

• Monitores de estúdio ativos, ou
• Um amplificador de potência adequado conectado a alto-falantes passivos

As saídas do ORIA Mini operam em nível de linha.

Conectar um subwoofer

Conecte a saída dedicada Subwoofer à entrada em nível de linha do subwoofer.

Ao usar um subwoofer com entradas esquerda e direita separadas, conecte a saída Subwoofer do ORIA Mini somente à entrada esquerda do subwoofer.

Conectar USB

Conecte o ORIA Mini a uma porta USB 3.0 ou posterior usando o cabo USB-C incluído.

important

A conexão USB fornece alimentação e comunicação com o ORIA Control. O ORIA Mini não envia nem recebe áudio por USB.
