Manuel ORIA Mini

ORIA Mini se connecte entre votre source audio et vos enceintes et fournit le contrôle du monitoring ainsi que la correction acoustique de la pièce.

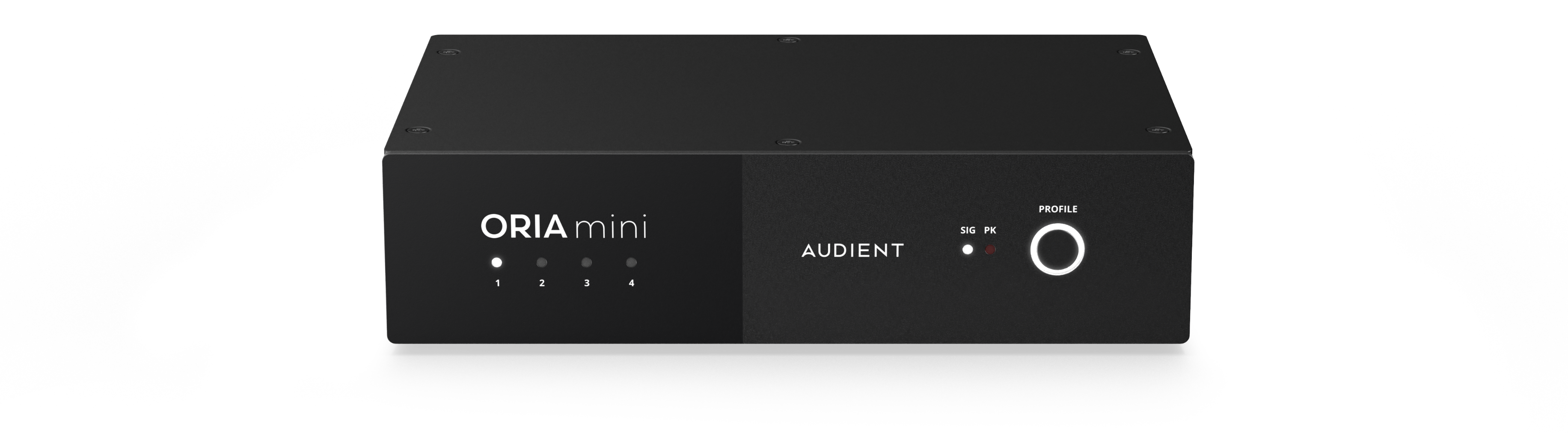

ORIA Mini, vue du produit de face et de dessusORIA Mini, vue arrière du produit

Contenu de la boîte​

Le coffret ORIA Mini contient :

  • ORIA Mini
  • Microphone de mesure Sonarworks et pince de microphone
  • Câble USB-C vers USB-C
ORIA Mini, microphone de mesure Sonarworks et câble USB-C fournis dans la boîte
Contenu de la boîte d’ORIA Mini.

Configuration initiale​

  1. Connectez votre source audio aux entrées TRS analogiques ou à l’entrée optique S/PDIF.
  2. Connectez les sorties Left et Right à vos enceintes.
  3. Connectez la sortie Subwoofer si votre système comprend un caisson de basses.
  4. Connectez ORIA Mini à votre ordinateur à l’aide du câble USB-C fourni.
  5. Installez et ouvrez le logiciel de bureau ORIA Control.
  6. Sélectionnez la source d’entrée connectée dans ORIA Control.
ORIA Mini connecté entre une interface audio ou une console de mixage et un système d’enceintes stéréo avec caisson de basses
Connectez la source audio, les enceintes, le caisson de basses optionnel et l’ordinateur.

Connexion d’une source audio​

Analogique​

Connectez une source de niveau ligne, telle qu’une interface audio ou un mélangeur, aux deux entrées TRS symétriques.

ORIA Mini accepte également les connexions asymétriques.

Digital​

Connectez une source S/PDIF optique stéréo à l’entrée TOSLINK.

Sélectionnez l’entrée active Line ou S/PDIF dans ORIA Control.

Connexion des enceintes​

Connectez les sorties Left et Right à :

  • Des moniteurs de studio actifs, ou
  • Un amplificateur de puissance adapté connecté à des enceintes passives

Les sorties ORIA Mini fonctionnent au niveau ligne.

Connexion d’un caisson de basses​

Connectez la sortie Subwoofer dédiée à l’entrée de niveau ligne de votre caisson de basses.

Si votre caisson de basses possède des entrées Left et Right séparées, connectez la sortie Subwoofer d’ORIA Mini uniquement à l’entrée gauche du caisson.

Connexion USB​

Connectez ORIA Mini à un port USB 3.0 ou ultérieur à l’aide du câble USB-C fourni.

important

La connexion USB fournit l’alimentation et la communication avec ORIA Control. ORIA Mini n’envoie ni ne reçoit d’audio via USB.
