Mic preamps

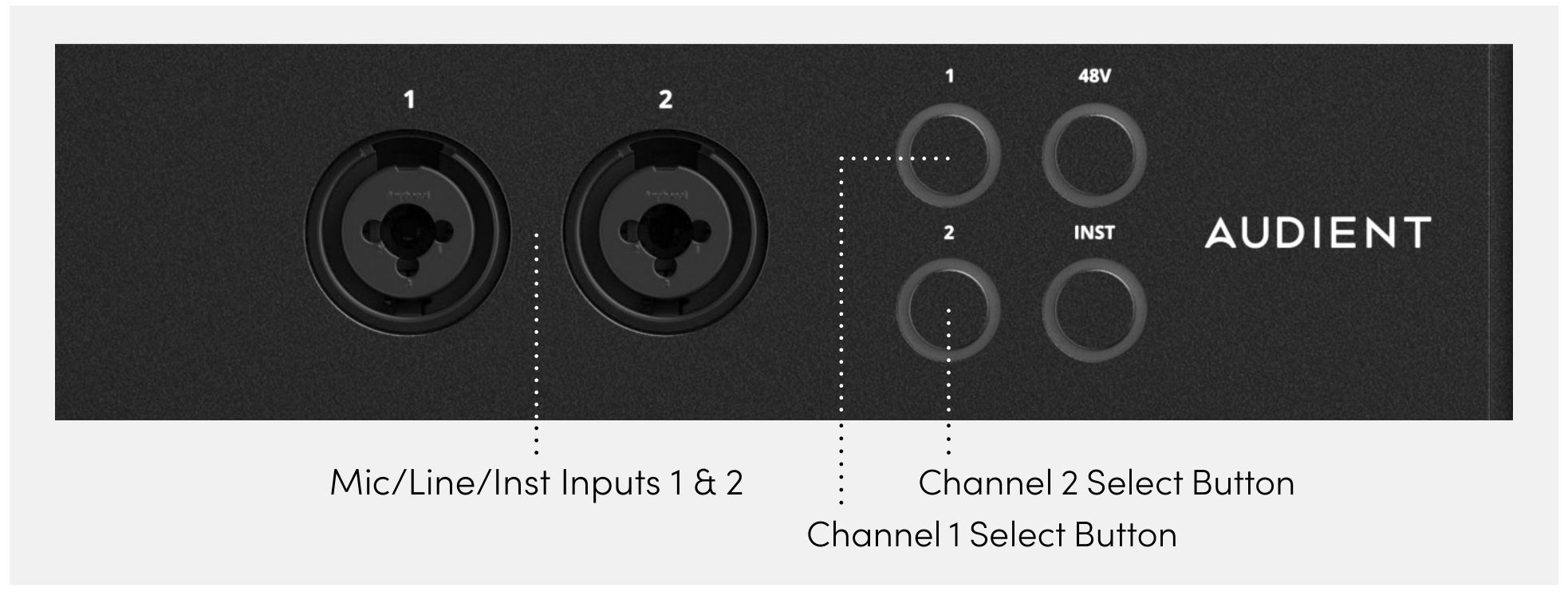

ORIA फ्रंट-पैनल combi इनपुट्स के माध्यम से दो Audient कंसोल Mic प्रीऐम्प्स प्रदान करता है।
प्रत्येक इनपुट स्वीकार कर सकता है:
- XLR के माध्यम से माइक्रोफ़ोन-लेवल सिग्नल
- ¼-inch TRS jack के माध्यम से लाइन-लेवल सिग्नल
- इंस्ट्रूमेंट मोड इनेबल्ड होने पर ¼-inch jack के माध्यम से हाई-इम्पीडेन्स इंस्ट्रूमेंट सिग्नल
माइक्रोफ़ोन प्रीऐम्प्स 60 dB तक gain प्रदान करते हैं।
इनपुट चुनना
संबंधित इनपुट चुनने के लिए 1 या 2 चैनल सिलेक्ट बटन दबाएँ।
इसके बाद गेन, phantom-पावर, mute और इंस्ट्रूमेंट कंट्रोल्स चुने गए चैनल पर लागू होते हैं।

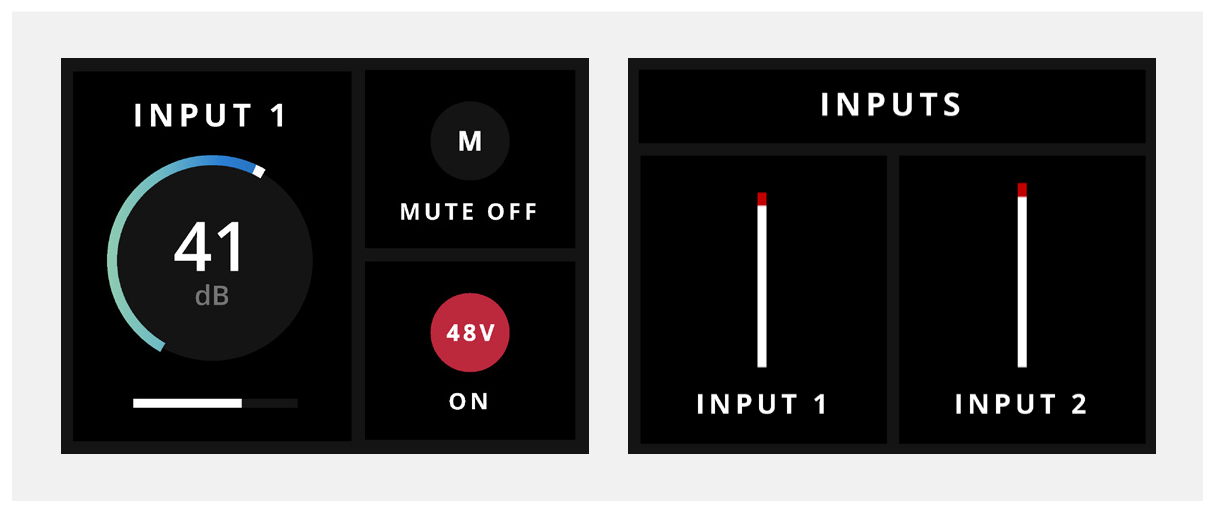

गेन एडजस्ट करना
- 1 या 2 चैनल सिलेक्ट बटन दबाएँ।
- इनपुट गेन एडजस्ट करने के लिए Control Wheel घुमाएँ।
Motion UI चुना गया इनपुट, उसकी गेन सेटिंग और इनपुट्स 1 तथा 2 के सिग्नल लेवल्स दिखाता है।
कनेक्टर सामान्य इनपुट type निर्धारित करता है:
- XLR कनेक्शन माइक्रोफ़ोन लेवल पर रिसीव किया जाता है।
- TRS कनेक्शन लाइन लेवल पर रिसीव किया जाता है, जब तक इंस्ट्रूमेंट मोड इनेबल्ड न हो।

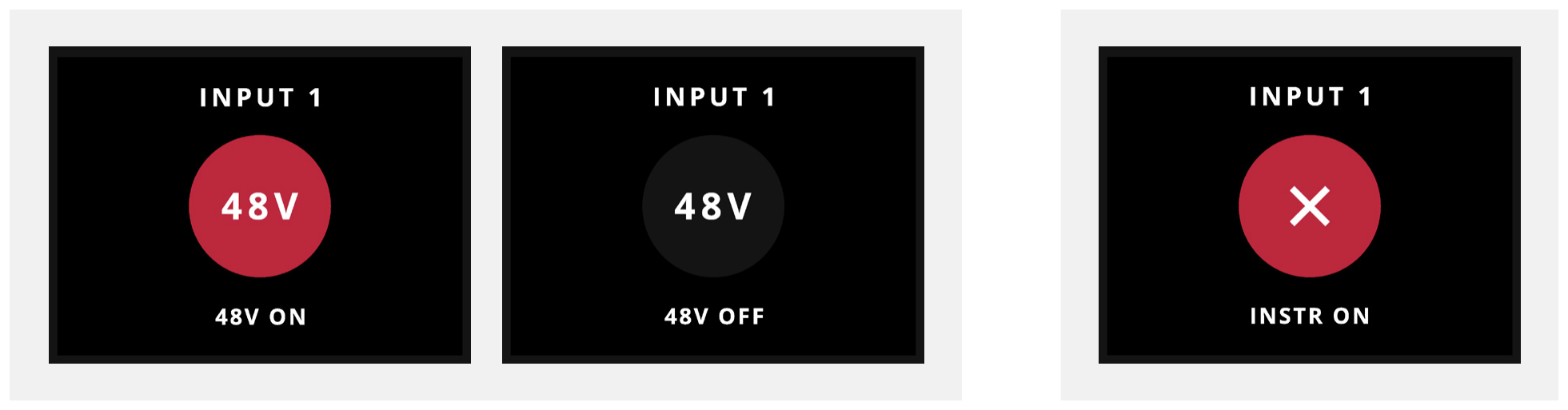

Phantom पावर
चुने गए माइक्रोफ़ोन इनपुट के लिए फैंटम पावर इनेबल या डिसेबल करने हेतु 48V दबाएँ।
Phantom पावर इनेबल्ड होने पर:
- 48V बटन LED लाल रंग में जलता है।
- Motion UI पुष्टि करता है कि 48V सक्रिय है।
Phantom पावर केवल XLR कनेक्शन के माध्यम से दिया जाता है।
जब चुना गया चैनल इंस्ट्रूमेंट मोड में चल रहा हो, ORIA फैंटम पावर को block करता है।

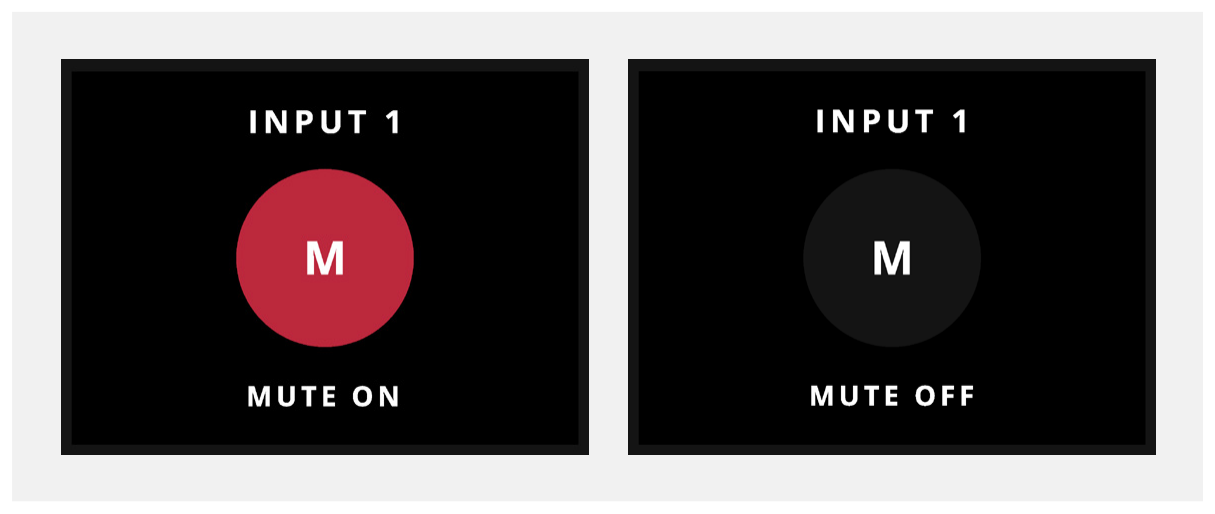

इनपुट mute करना
इनपुट को mute या unmute करने के लिए चुने गए चैनल का 1 या 2 बटन दबाकर रखें।
इनपुट muted होने पर चैनल सिलेक्ट बटन LED सफेद रंग में फ़्लैश करता है।

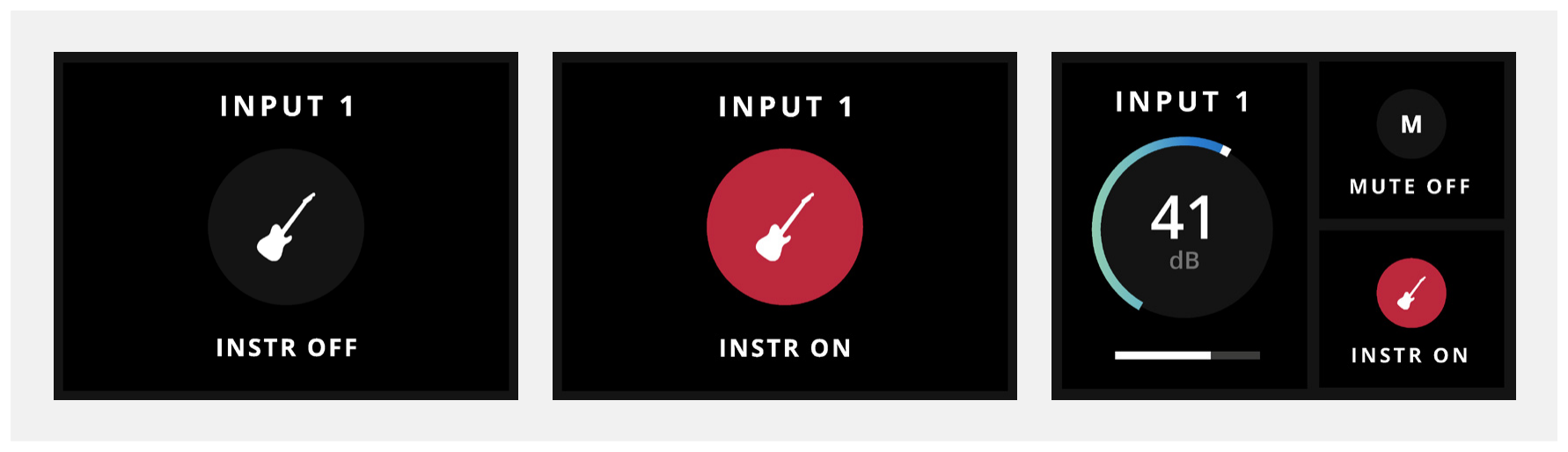

Instrument इनपुट
चुने गए चैनल के लिए इंस्ट्रूमेंट मोड इनेबल या डिसेबल करने हेतु INST दबाएँ।
इंस्ट्रूमेंट मोड, ORIA के JFET इंस्ट्रूमेंट इनपुट के माध्यम से हाई-इम्पीडेन्स इंस्ट्रूमेंट-लेवल सिग्नल रिसीव करने के लिए इनपुट को कॉन्फ़िगर करता है।
Electric guitar या बेस जैसे सोर्स को सीधे ORIA से कनेक्ट करते समय इस मोड का उपयोग करें।
अगले चरण
ORIA के स्पीकर वॉल्यूम, प्रोफ़ाइल्स, downmixing और मॉनिटरिंग फ़ंक्शन्स को नियंत्रित करने के लिए Speaker Monitoring पर जाएँ।
