Digital I/O और clocking

ORIA multichannel ऑडियो रिसीव करने और AES/EBU इनपुट्स वाले स्पीकर्स को फ़ीड करने के लिए डिजिटल ऑडियो कनेक्शन्स प्रदान करता है।

ORIA को अन्य डिजिटल ऑडियो इक्विपमेंट से कनेक्ट करते समय सही क्लॉक कॉन्फ़िगरेशन आवश्यक है।

Digital I/O​

ORIA प्रदान करता है:

  • एक DB25 कनेक्टर के माध्यम से 16 AES output channels
  • दो ADAT optical inputs

उपलब्ध ADAT इनपुट चैनल count सैंपल रेट पर निर्भर करता है:

Sample rateकुल ADAT input channels
44.1 या 48 kHz16
88.2 या 96 kHzSMUX का उपयोग करते हुए 8
important

AES आउटपुट्स और एनालॉग Surround आउटपुट्स को एक ही समय पर उपयोग नहीं किया जा सकता।

AES आउटपुट्स​

ORIA का DB25 कनेक्टर आठ AES data streams के रूप में 16 चैनल्स का AES डिजिटल ऑडियो प्रदान करता है।

Eight-way breakout में प्रत्येक XLR कनेक्शन दो ऑडियो चैनल्स कैरी करता है।

ORIA अपने AES DB25 आउटपुट के लिए standard TASCAM pinout का उपयोग करता है।

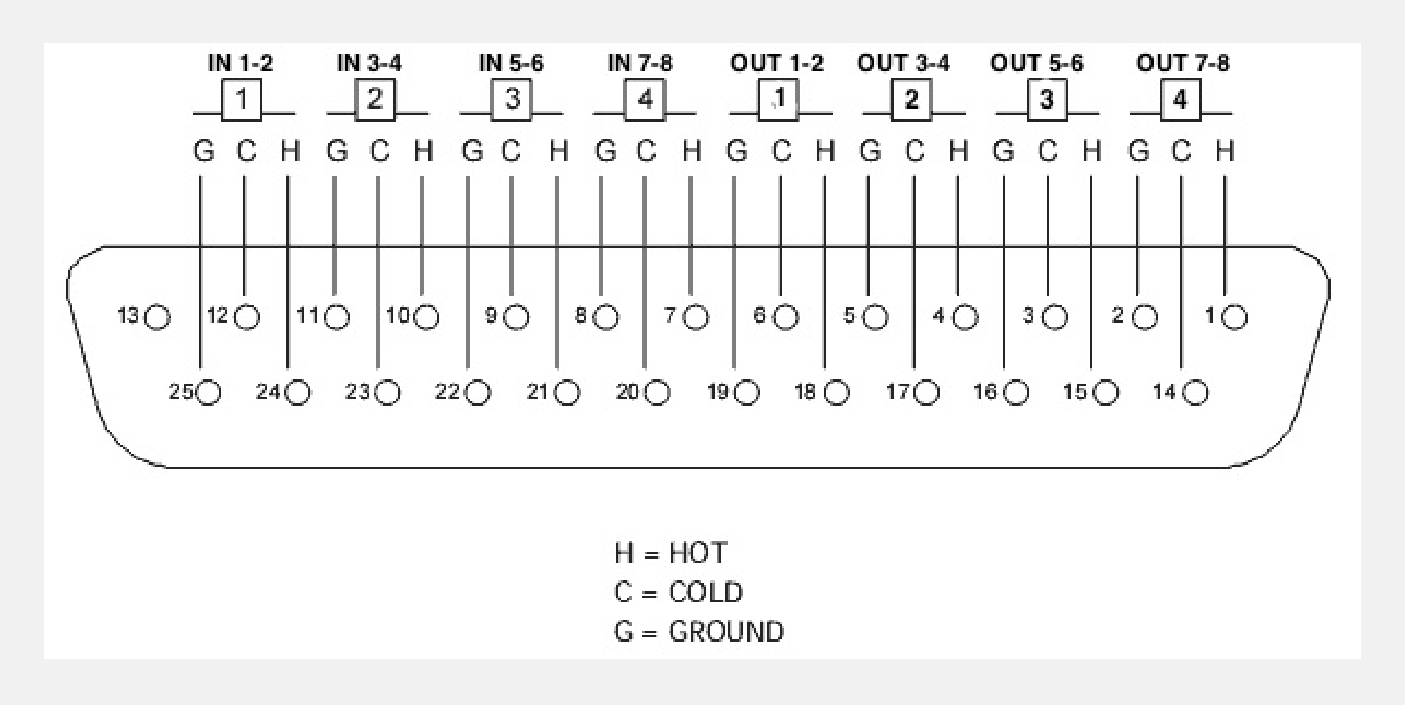

ORIA AES DB25 pinout

बेहतर परिणामों के लिए 110 Ω AES/EBU सिग्नल्स के लिए डिज़ाइन किया गया TASCAM-pinout DB25 to eight-XLR loom उपयोग करें।

कनेक्टर को break out करने के लिए standard एनालॉग DB25 to eight-XLR loom भी उपयोग किया जा सकता है। इसके बाद breakout को 110 Ω AES XLR केबल्स का उपयोग करके monitors से कनेक्ट किया जा सकता है।

ADAT इनपुट्स​

दो ऑप्टिकल TOSLINK इनपुट्स एक्सटर्नल ऑडियो इंटरफ़ेस या माइक्रोफ़ोन प्रीऐम्प जैसे इक्विपमेंट से multichannel ADAT ऑडियो रिसीव कर सकते हैं।

44.1 या 48 kHz पर प्रत्येक ऑप्टिकल इनपुट आठ चैनल्स रिसीव कर सकता है।

88.2 या 96 kHz पर प्रत्येक इनपुट SMUX का उपयोग करके चार चैनल्स रिसीव करता है।

ORIA में ADAT आउटपुट्स नहीं हैं। यह incoming ADAT सिग्नल के माध्यम से क्लॉक रिसीव कर सकता है, लेकिन ADAT के माध्यम से दूसरे डिवाइस को क्लॉक नहीं भेज सकता।

Digital clocking को समझना​

कनेक्टेड डिजिटल सिस्टम में प्रत्येक डिवाइस को एक ही क्लॉक से operate करना चाहिए।

एक डिवाइस Controller के रूप में काम करता है और क्लॉक सिग्नल प्रदान करता है। बाकी सभी डिवाइसेज़ Peripherals के रूप में operate करते हैं और उस सिग्नल से synchronise होते हैं।

ये terms पारंपरिक मास्टर और slave terminology की जगह उपयोग किए जाते हैं।

warning

केवल एक डिवाइस को क्लॉक Controller के रूप में काम करना चाहिए।

एक से अधिक Controller का उपयोग clicks, pops या अन्य डिजिटल ऑडियो errors पैदा कर सकता है।

ORIA को क्लॉक controller के रूप में उपयोग करना​

जब ORIA Controller हो, तो उसका क्लॉक सिग्नल Word Clock Output के माध्यम से अन्य इक्विपमेंट को भेजें।

एक डिवाइस कनेक्ट करना​

  1. 75 Ω BNC वर्ड क्लॉक केबल का उपयोग करके ORIA के Word Clock Output को एक्सटर्नल डिवाइस के Word Clock Input से कनेक्ट करें।
  2. एक्सटर्नल डिवाइस को उसके Word Clock Input के माध्यम से क्लॉक रिसीव करने के लिए कॉन्फ़िगर करें।
  3. एक्सटर्नल डिवाइस पर 75 Ω टर्मिनेशन इनेबल करें।

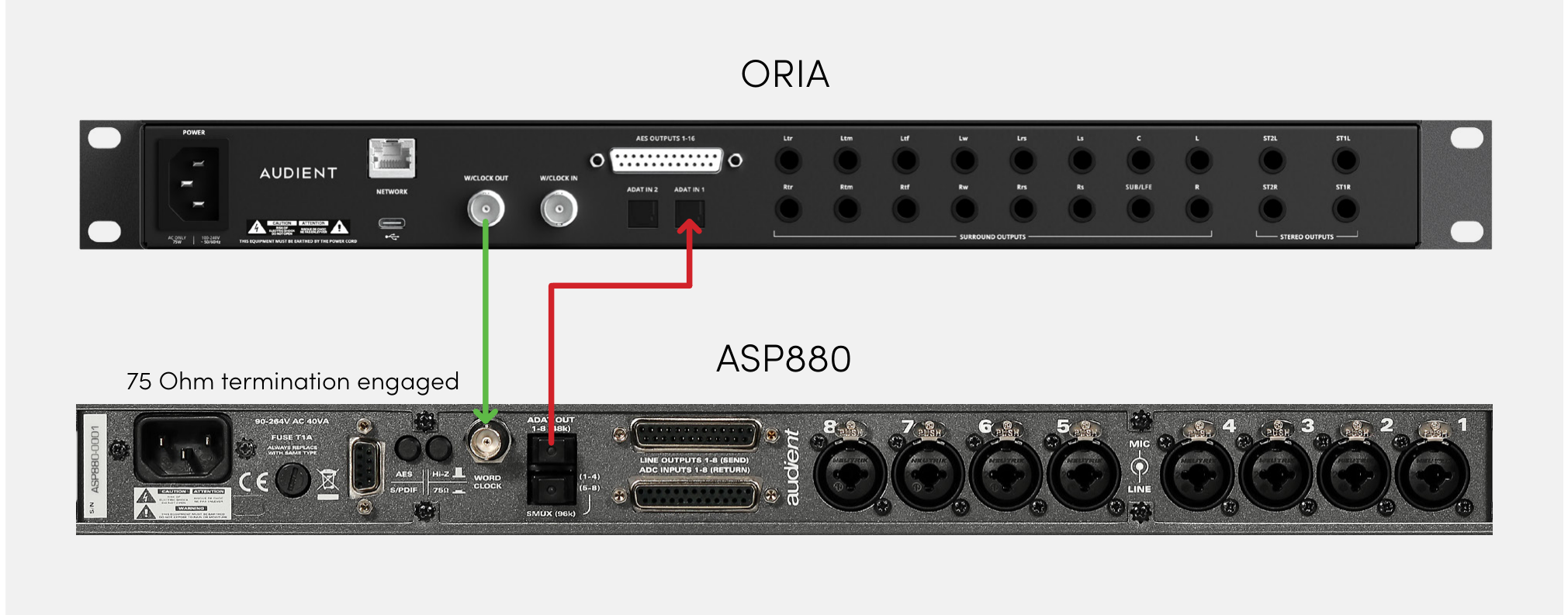

ORIA एक external device को वर्ड क्लॉक प्रदान करते हुए

कई डिवाइसेज़ कनेक्ट करना​

ORIA का क्लॉक कई डिवाइसेज़ में distribute करते समय BNC T-कनेक्टर्स का उपयोग करें।

Chain में केवल अंतिम डिवाइस पर 75 Ω टर्मिनेशन इनेबल्ड होना चाहिए। उससे पहले के डिवाइसेज़ पर टर्मिनेशन डिसेबल्ड होना चाहिए।

उसके टर्मिनेशन कंट्रोल्स के लिए एक्सटर्नल इक्विपमेंट की documentation देखें।

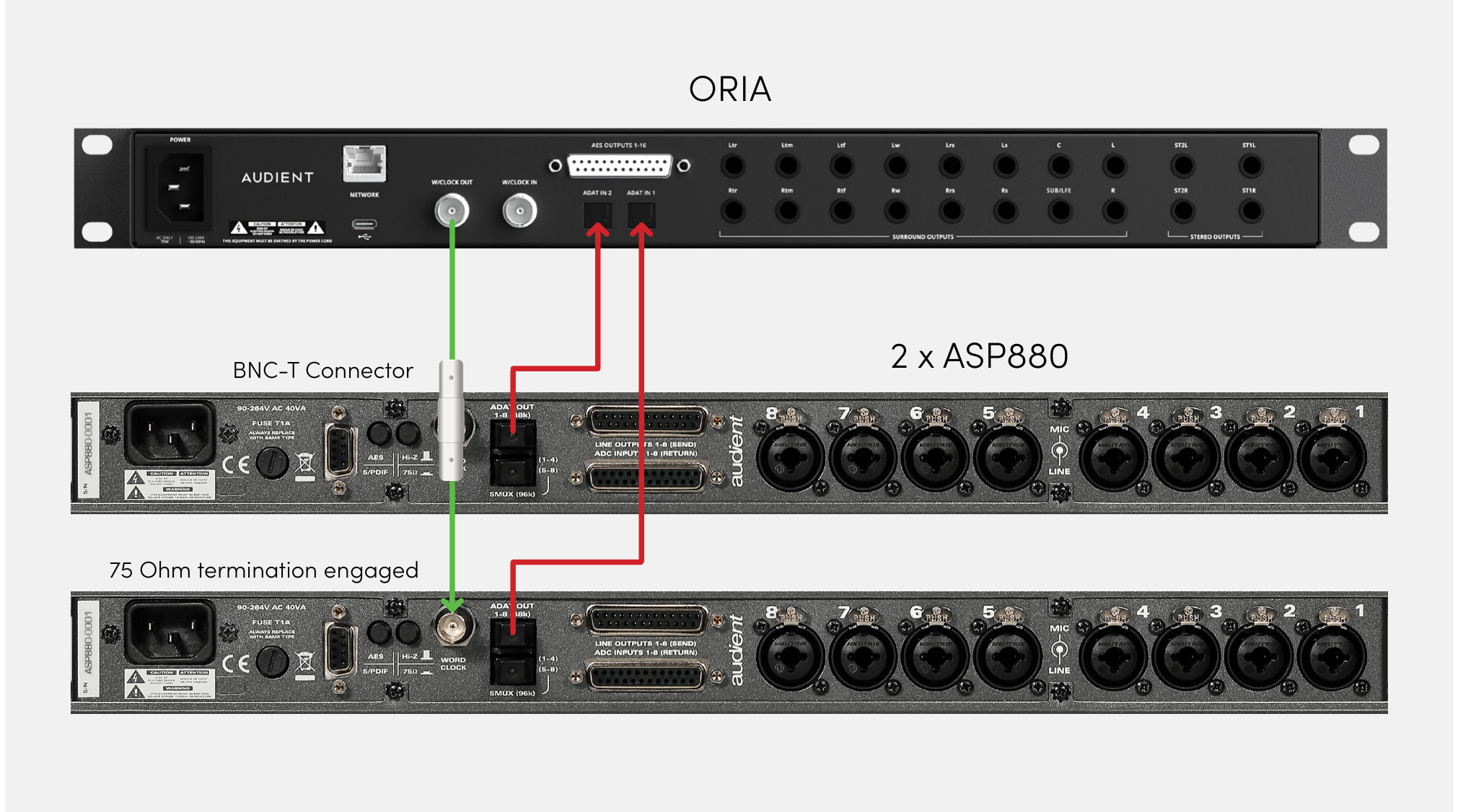

ORIA कई external devices को वर्ड क्लॉक प्रदान करते हुए

ORIA को क्लॉक peripheral के रूप में उपयोग करना​

ORIA एक्सटर्नल क्लॉक इन माध्यमों से रिसीव कर सकता है:

  • Incoming ADAT सिग्नल
  • BNC Word Clock Input

ADAT के माध्यम से क्लॉक receive करना​

  1. एक्सटर्नल डिवाइस के ADAT आउटपुट को ORIA के किसी ADAT इनपुट से कनेक्ट करें।
  2. एक्सटर्नल डिवाइस को सिस्टम क्लॉक प्रदान करने के लिए सेट करें।
  3. ORIA Control खोलें।
  4. System पैनल खोलें।
  5. Preferred Clock Source को ADAT पर सेट करें।
  6. जाँचें कि क्लॉक-सोर्स इंडिकेटर हरा है।

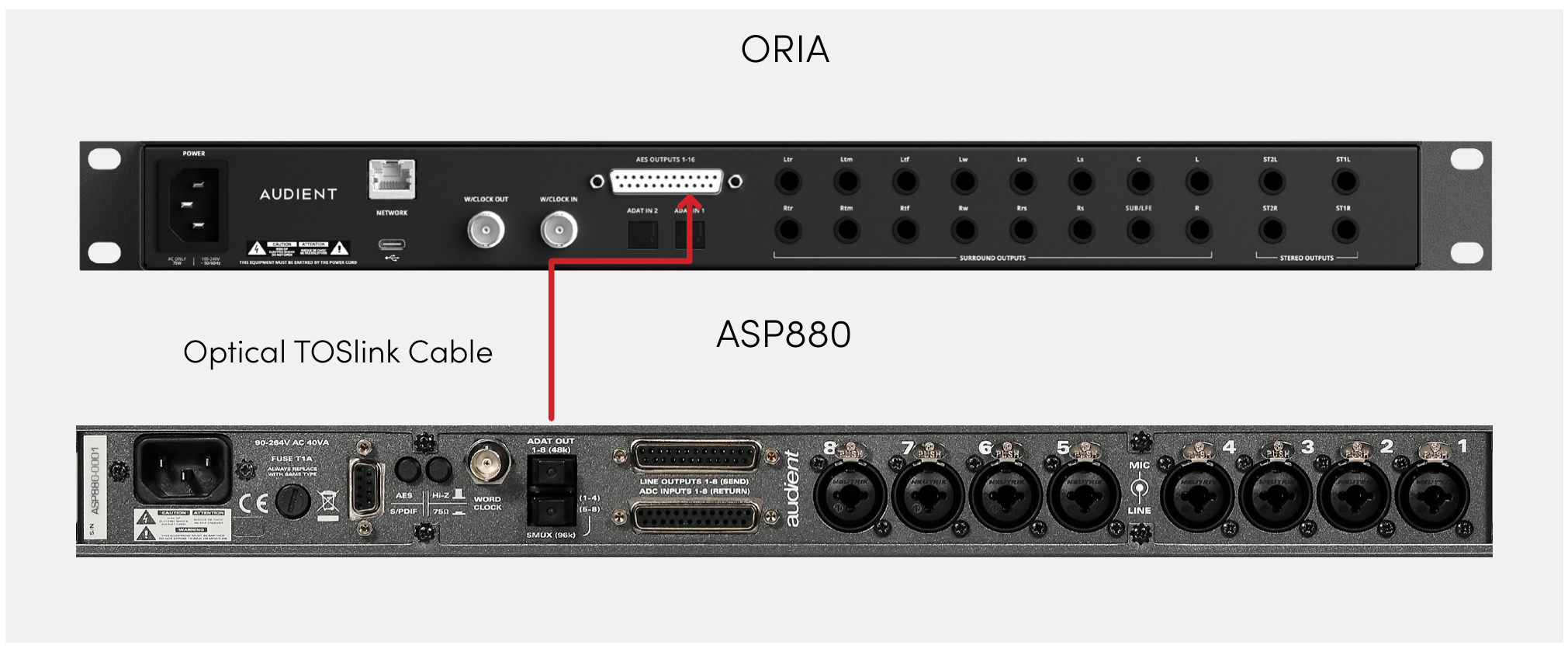

ORIA ADAT के माध्यम से ऑडियो और clock receive करते हुए

क्योंकि ORIA में ADAT आउटपुट्स नहीं हैं, यह एक्सटर्नल डिवाइस को ADAT क्लॉक नहीं दे सकता। जब ORIA को Controller के रूप में काम करना हो, तो ORIA का BNC Word Clock Output उपयोग करें।

BNC के माध्यम से क्लॉक receive करना​

  1. 75 Ω BNC वर्ड क्लॉक केबल का उपयोग करके एक्सटर्नल डिवाइस के Word Clock Output को ORIA के Word Clock Input से कनेक्ट करें।
  2. एक्सटर्नल डिवाइस को सिस्टम क्लॉक प्रदान करने के लिए सेट करें।
  3. ORIA Control खोलें।
  4. System पैनल खोलें।
  5. ORIA के preferred क्लॉक सोर्स के रूप में BNC Word Clock Input चुनें।
  6. जाँचें कि क्लॉक-सोर्स इंडिकेटर हरा है।

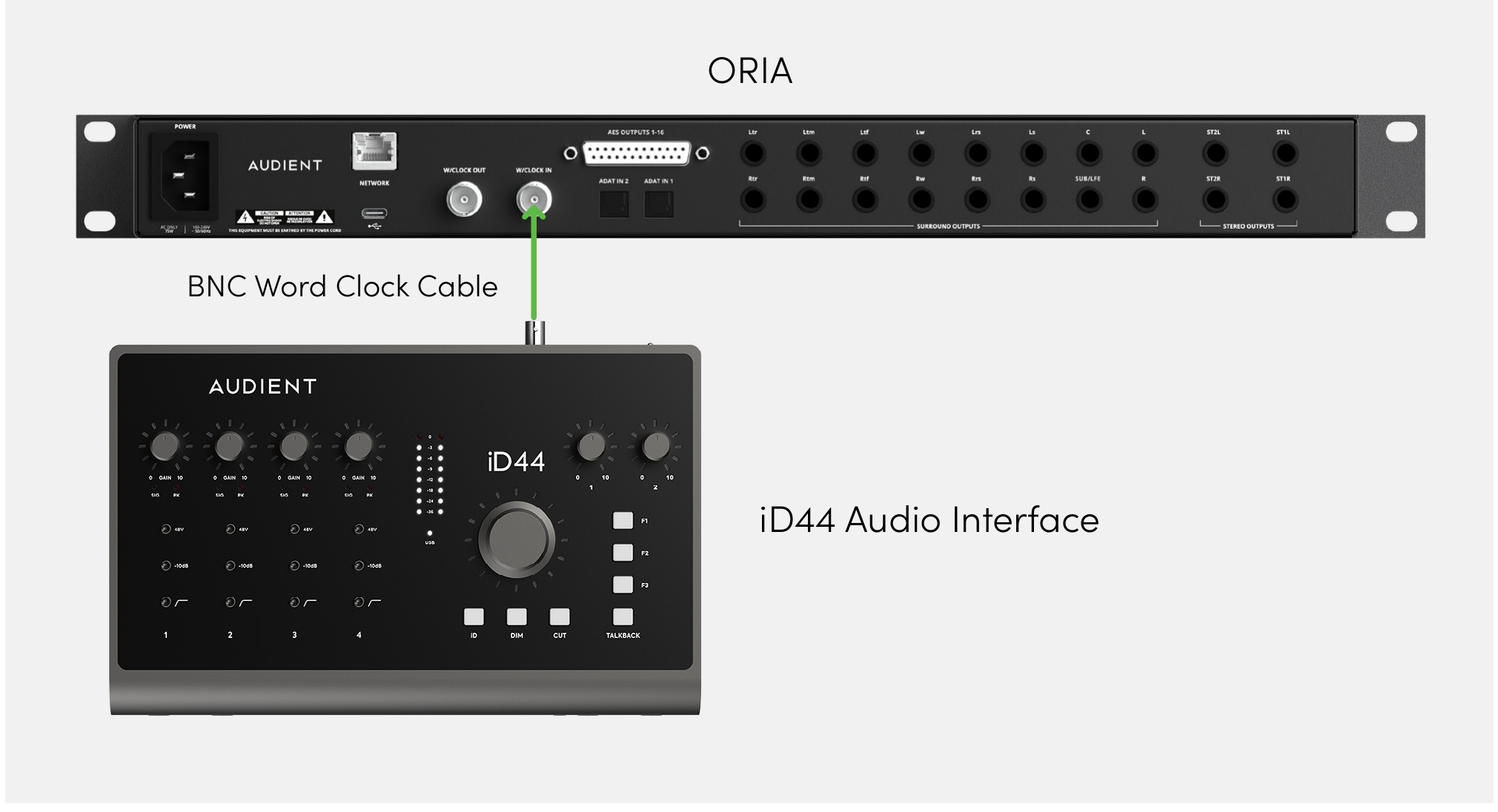

ORIA अपने BNC Word Clock Input के माध्यम से clock receive करते हुए

क्लॉक स्टेटस जाँचना​

ORIA Control और फ्रंट-पैनल स्टेटस स्क्रीन में क्लॉक-सोर्स इंडिकेटर्स निम्न colours का उपयोग करते हैं:

  • Green — ORIA सोर्स से सफलतापूर्वक synchronised है।
  • Amber — क्लॉक सिग्नल मौजूद है, लेकिन उसका सैंपल रेट ORIA से match नहीं करता।
  • Red — कोई क्लॉक सिग्नल detect नहीं हुआ है।

इंडिकेटर amber होने पर सभी कनेक्टेड डिवाइसेज़ को एक ही सैंपल रेट पर सेट करें।

इंडिकेटर red होने पर जाँचें कि सोर्स डिवाइस switched on है, सही क्लॉक सोर्स चुना गया है और केबल सुरक्षित रूप से कनेक्टेड है।

note

ORIA Control से क्लॉक-सोर्स switching के लिए ORIA Control 1.3.4 या बाद का वर्ज़न और ORIA फ़र्मवेयर 1.1.4 या बाद का वर्ज़न आवश्यक है।

अगले चरण​

ORIA को USB से कनेक्ट करने या optional Dante नेटवर्क-ऑडियो card कॉन्फ़िगर करने के लिए USB और Network Audio पर जाएँ।
