디지털 I/O 및 클로킹
ORIA는 멀티채널 오디오를 입력받고 AES/EBU 입력을 지원하는 스피커에 신호를 보내기 위한 디지털 오디오 연결을 제공합니다.
ORIA를 다른 디지털 오디오 장비와 연결할 때는 올바른 클록 구성이 필수입니다.
디지털 I/O
ORIA는 다음을 제공합니다.
- 단일 DB25 커넥터를 통한 16채널 AES 출력
- 두 개의 ADAT 옵티컬 입력
사용 가능한 ADAT 입력 채널 수는 샘플 레이트에 따라 달라집니다.
| 샘플 레이트 | 총 ADAT 입력 채널 수 |
|---|---|
| 44.1 또는 48 kHz | 16 |
| 88.2 또는 96 kHz | SMUX 사용 시 8 |
AES 출력과 아날로그 Surround Outputs는 동시에 사용할 수 없습니다.
AES 출력
ORIA의 DB25 커넥터는 8개의 AES 데이터 스트림으로 16채널의 AES 디지털 오디오를 제공합니다.
8방향 브레이크아웃의 각 XLR 연결은 두 오디오 채널을 전달합니다.

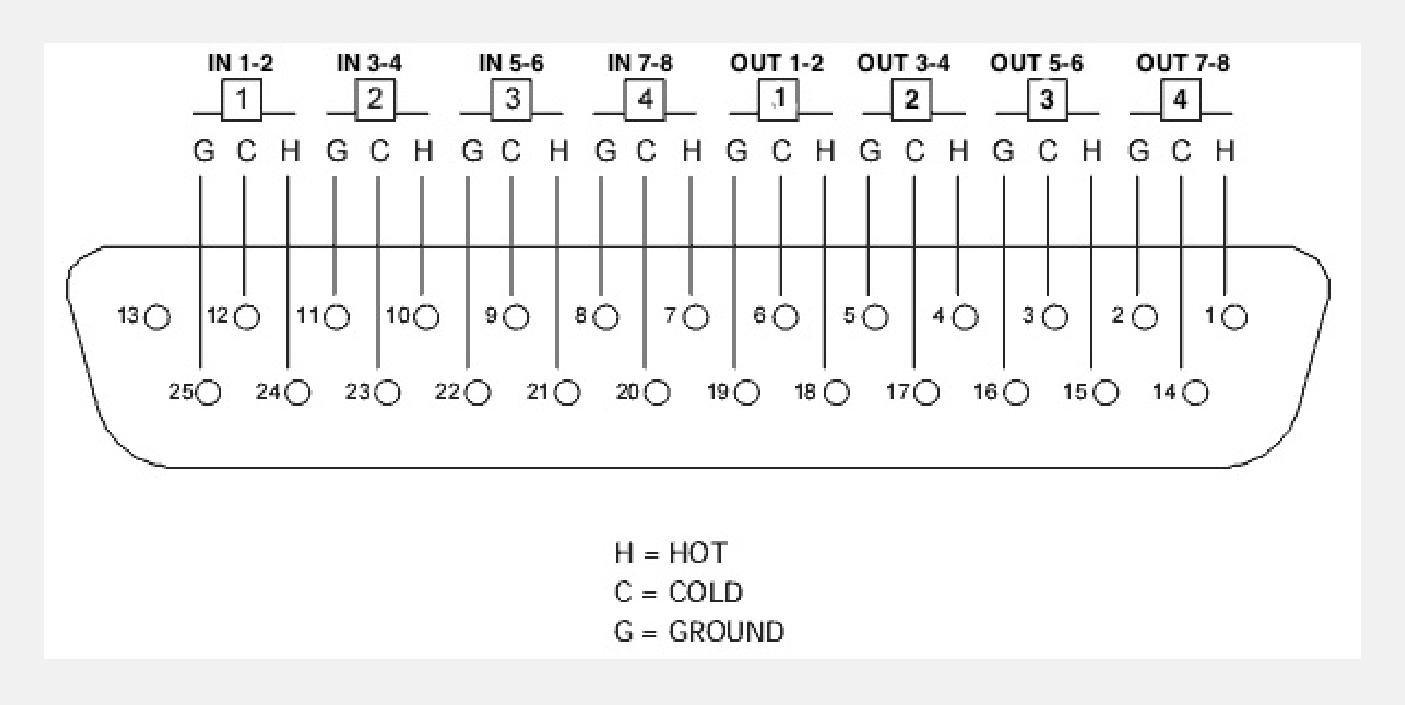

ORIA는 AES DB25 출력에 표준 TASCAM 핀아웃을 사용합니다.
최상의 결과를 위해 110 Ω AES/EBU 신호용으로 설계된 TASCAM 핀아웃 DB25-to-8-XLR 브레이크아웃 케이블을 사용하십시오.
표준 아날로그 DB25-to-8-XLR 브레이크아웃 케이블을 사용해 커넥터를 브레이크아웃할 수도 있습니다. 이후 110 Ω AES XLR 케이블을 사용해 브레이크아웃을 모니터에 연결할 수 있습니다.
ADAT 입력
두 옵티컬 TOSLINK 입력은 외부 오디오 인터페이스나 마이크 프리앰프와 같은 장비에서 멀티채널 ADAT 오디오를 받을 수 있습니다.
44.1 또는 48 kHz에서 각 옵티컬 입력은 8채널을 받을 수 있습니다.
88.2 또는 96 kHz에서는 각 입력이 SMUX를 사용하여 4채널을 받습니다.
ORIA에는 ADAT 출력이 없습니다. 들어오는 ADAT 신호를 통해 클록을 받을 수 있지만 ADAT을 통해 다른 장치로 클록을 보낼 수는 없습니다.
디지털 클로킹 이해
연결된 디지털 시스템의 모든 장치는 동일한 클록에서 동작해야 합니다.
한 장치는 클록 신호를 제공하는 Controller 역할을 합니다. 다른 모든 장치는 Peripheral로 동작하며 해당 신호에 동기화됩니다.
이 용어는 기존의 master와 slave 용어를 대체합니다.
클록 Controller 역할을 하는 장치는 하나만 있어야 합니다.
Controller를 두 개 이상 사용하면 클릭, 팝 또는 기타 디지털 오디오 오류가 발생할 수 있습니다.
ORIA를 클록 컨트롤러로 사용
ORIA가 Controller일 때는 Word Clock Output을 통해 다른 장비로 클록 신호를 보냅니다.

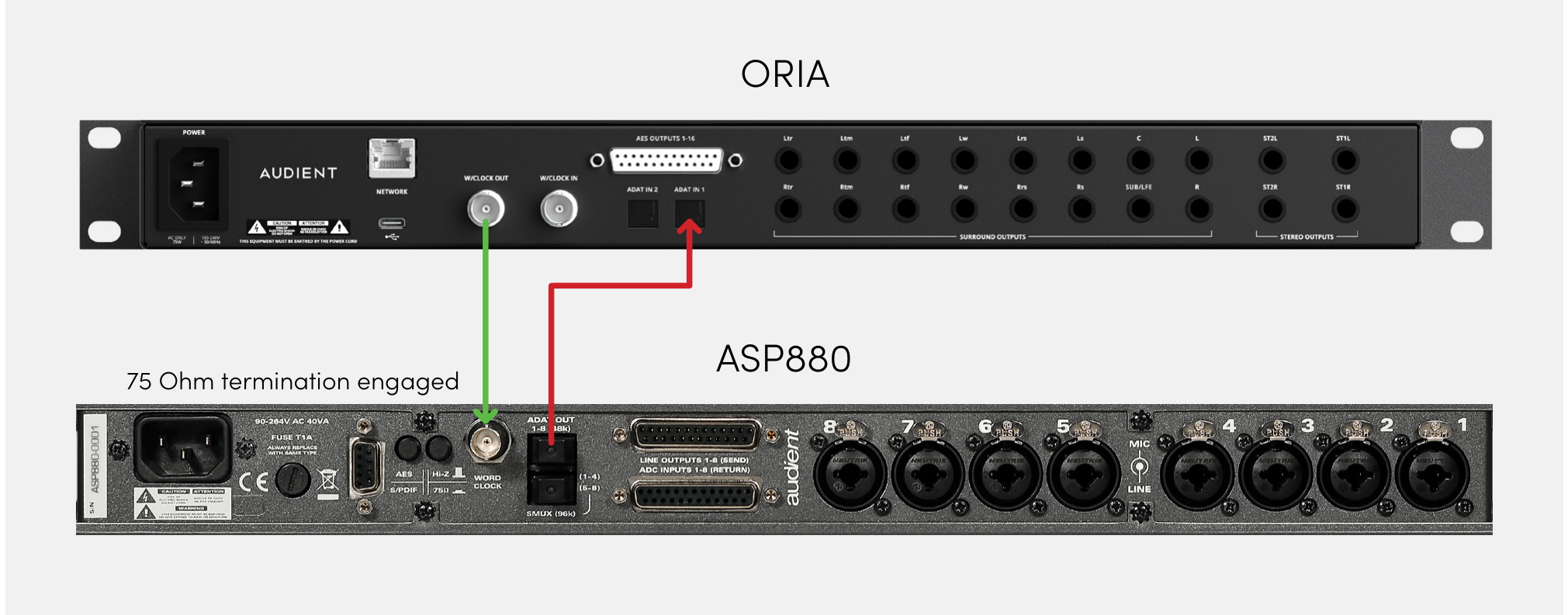

장치 하나 연결
- 75 Ω BNC 워드 클록 케이블을 사용하여 ORIA의 Word Clock Output을 외부 장치의 Word Clock Input에 연결합니다.
- 외부 장치가 Word Clock Input을 통해 클록을 받도록 구성합니다.
- 외부 장치에서 75 Ω 터미네이션을 활성화합니다.

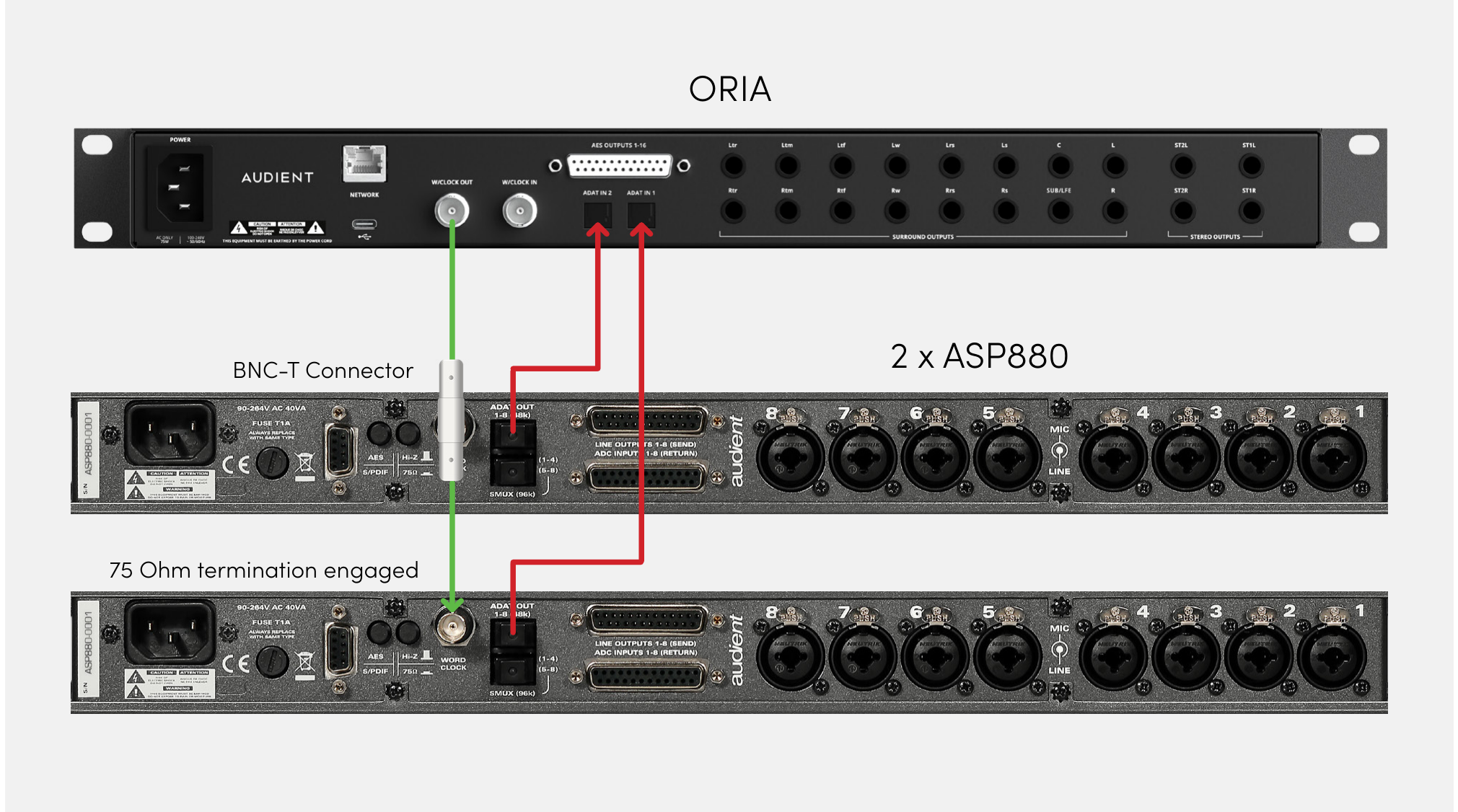

여러 장치 연결
ORIA의 클록을 여러 장치에 분배할 때는 BNC T 커넥터를 사용합니다.
체인의 마지막 장치에서만 75 Ω 터미네이션을 활성화해야 합니다. 앞에 있는 장치에서는 터미네이션을 비활성화해야 합니다.
터미네이션 제어 방법은 외부 장비의 문서를 참조하십시오.
ORIA를 클록 Peripheral로 사용
ORIA는 다음을 통해 외부 클록을 받을 수 있습니다.
- 들어오는 ADAT 신호
- BNC Word Clock Input

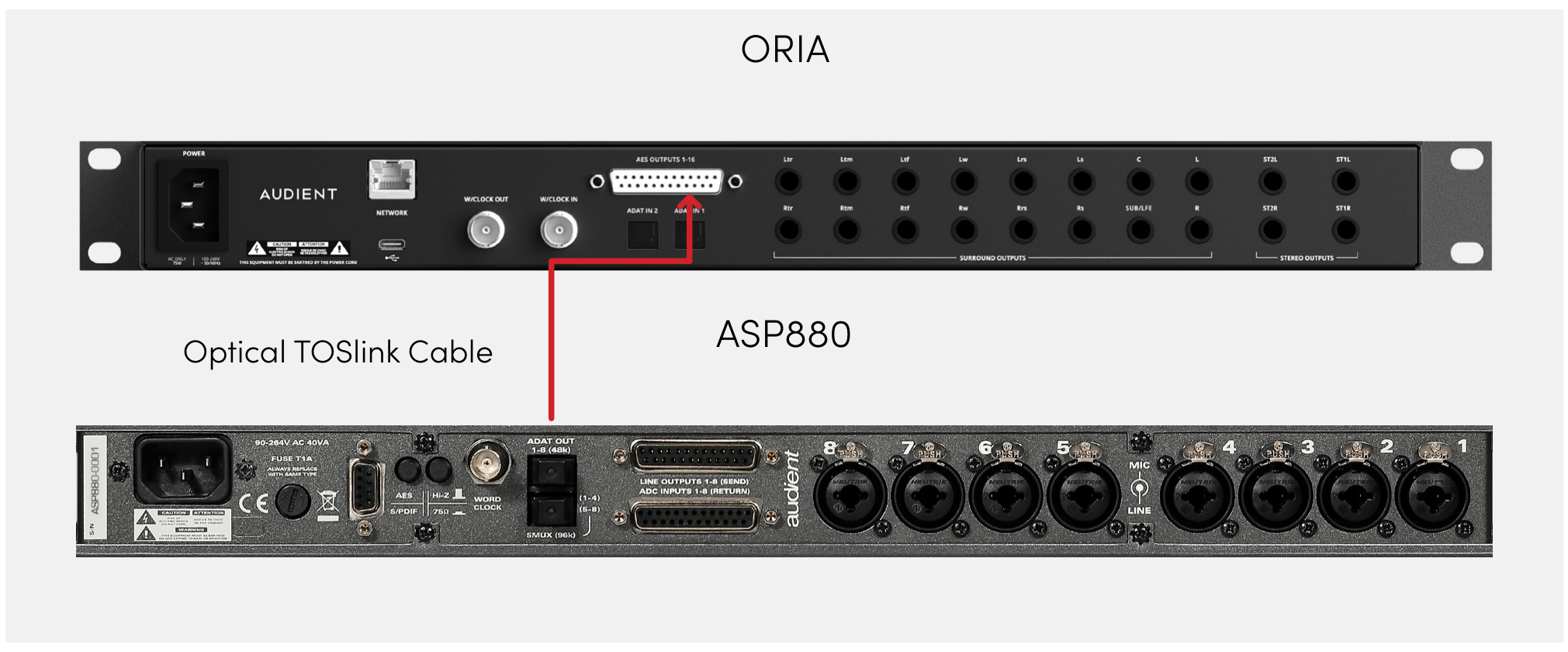

ADAT을 통해 클록 수신
- 외부 장치의 ADAT 출력을 ORIA의 ADAT 입력 중 하나에 연결합니다.
- 외부 장치가 시스템 클록을 제공하도록 설정합니다.
- ORIA Control을 엽니다.
- System Panel을 엽니다.
- Preferred Clock Source를 ADAT으로 설정합니다.
- 클록 소스 표시기가 녹색인지 확인합니다.
ORIA에는 ADAT 출력이 없으므로 외부 장치에 ADAT 클록을 제공할 수 없습니다. ORIA가 Controller 역할을 해야 하는 경우 ORIA의 BNC Word Clock Output을 사용하십시오.

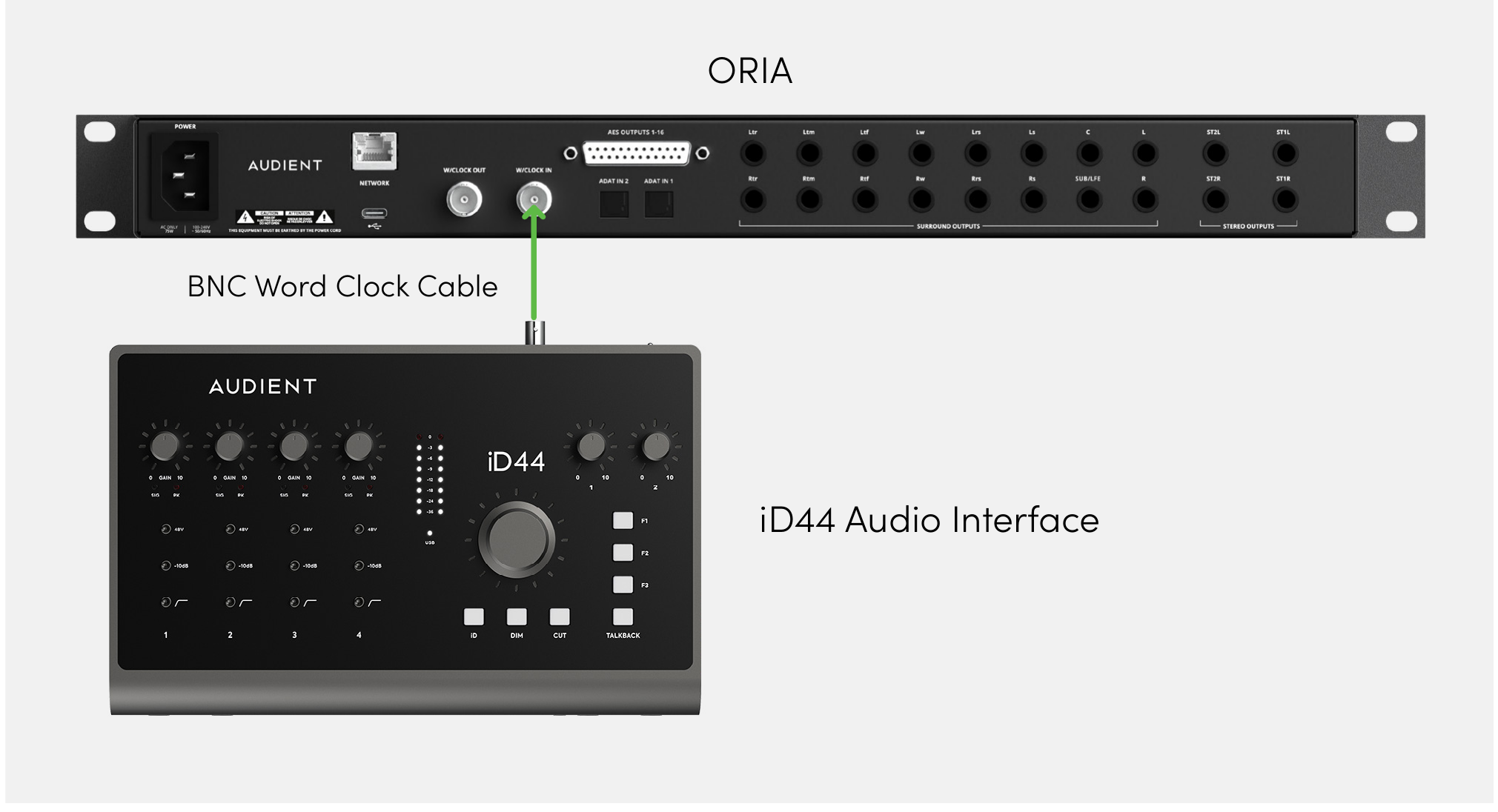

BNC를 통해 클록 수신
- 75 Ω BNC 워드 클록 케이블을 사용하여 외부 장치의 Word Clock Output을 ORIA의 Word Clock Input에 연결합니다.
- 외부 장치가 시스템 클록을 제공하도록 설정합니다.
- ORIA Control을 엽니다.
- System Panel을 엽니다.
- BNC Word Clock Input을 ORIA의 Preferred Clock Source로 선택합니다.
- 클록 소스 표시기가 녹색인지 확인합니다.
클록 상태 확인
ORIA Control과 전면 패널 Status 화면의 클록 소스 표시기는 다음 색상을 사용합니다.
- 녹색 — ORIA가 해당 소스에 정상적으로 동기화되었습니다.
- 주황색 — 클록 신호는 감지되지만 샘플 레이트가 ORIA와 일치하지 않습니다.
- 빨간색 — 클록 신호가 감지되지 않았습니다.
표시기가 주황색이면 연결된 모든 장치를 동일한 샘플 레이트로 설정하십시오.
표시기가 빨간색이면 소스 장치의 전원이 켜져 있는지, 올바른 클록 소스가 선택되어 있는지, 케이블이 확실히 연결되어 있는지 확인하십시오.
ORIA Control에서 클록 소스를 전환하려면 ORIA Control 1.3.4 이상과 ORIA 펌웨어 1.1.4 이상이 필요합니다.
다음 단계
USB로 ORIA를 연결하거나 옵션 Dante 네트워크 오디오 카드를 구성하려면 USB 및 네트워크 오디오로 계속하십시오.
