数字 I/O 与时钟

ORIA 提供数字音频连接，可接收多声道音频，并向带 AES/EBU 输入的扬声器发送信号。

将 ORIA 与其他数字音频设备连接时，正确的时钟配置至关重要。

数字 I/O​

ORIA 提供：

  • 通过单个 DB25 接口提供 16 个 AES 输出通道
  • 两个 ADAT 光纤输入

可用的 ADAT 输入通道数量取决于采样率：

采样率ADAT 输入通道总数
44.1 或 48 kHz16
88.2 或 96 kHz使用 SMUX 时为 8
important

AES 输出与模拟 Surround Outputs 不能同时使用。

AES 输出​

ORIA 的 DB25 接口通过八路 AES 数据流提供 16 个 AES 数字音频通道。

八路 breakout 中的每个 XLR 连接承载两个音频通道。

ORIA 的 AES DB25 输出采用标准 TASCAM 引脚定义。

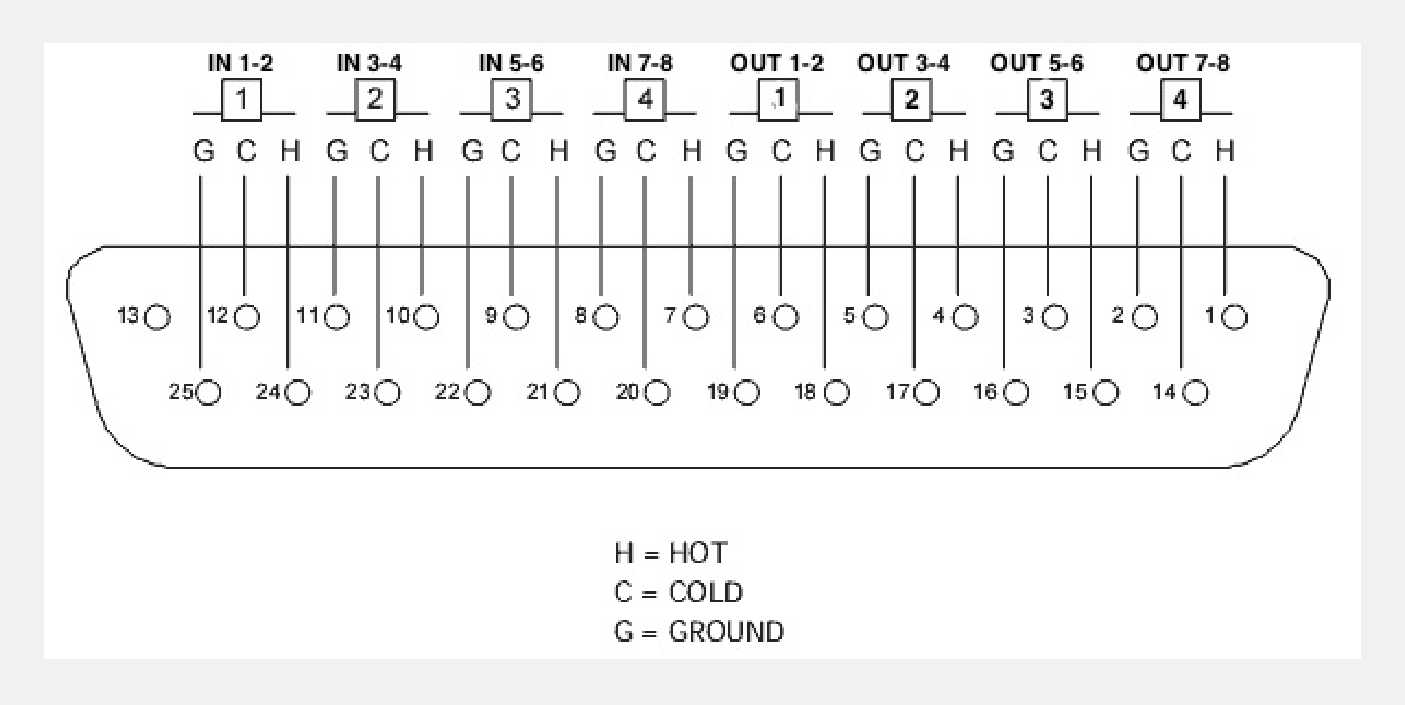

ORIA AES DB25 引脚定义

为获得最佳效果，请使用采用 TASCAM 引脚定义、面向 110 Ω AES/EBU 信号设计的 DB25 转八路 XLR 线束。

也可以使用标准模拟 DB25 转八路 XLR 线束将接口分线，然后使用 110 Ω AES XLR 线缆将 breakout 连接到监听设备。

ADAT 输入​

两个光纤 TOSLINK 输入可从外部音频接口或麦克风前置放大器等设备接收多声道 ADAT 音频。

在 44.1 或 48 kHz 时，每个光纤输入可接收八个通道。

在 88.2 或 96 kHz 时，每个输入通过 SMUX 接收四个通道。

ORIA 没有 ADAT 输出。它可以通过传入的 ADAT 信号接收时钟，但不能通过 ADAT 向其他设备发送时钟。

了解数字时钟​

互相连接的数字系统中，每台设备都必须使用同一个时钟运行。

其中一台设备作为 Controller 提供时钟信号，其他所有设备作为 Peripherals 并同步到该信号。

这些术语取代传统的 master 和 slave 术语。

注意

只能有一台设备作为时钟 Controller。

使用多个 Controller 可能导致咔嗒声、爆音或其他数字音频错误。

将 ORIA 用作时钟 Controller​

ORIA 作为 Controller 时，通过 Word Clock Output 将其时钟信号发送到其他设备。

连接一台设备​

  1. 使用 75 Ω BNC 字时钟线缆，将 ORIA 的 Word Clock Output 连接到外部设备的 Word Clock Input。
  2. 将外部设备配置为通过 Word Clock Input 接收时钟。
  3. 在外部设备上启用 75 Ω 终端电阻。

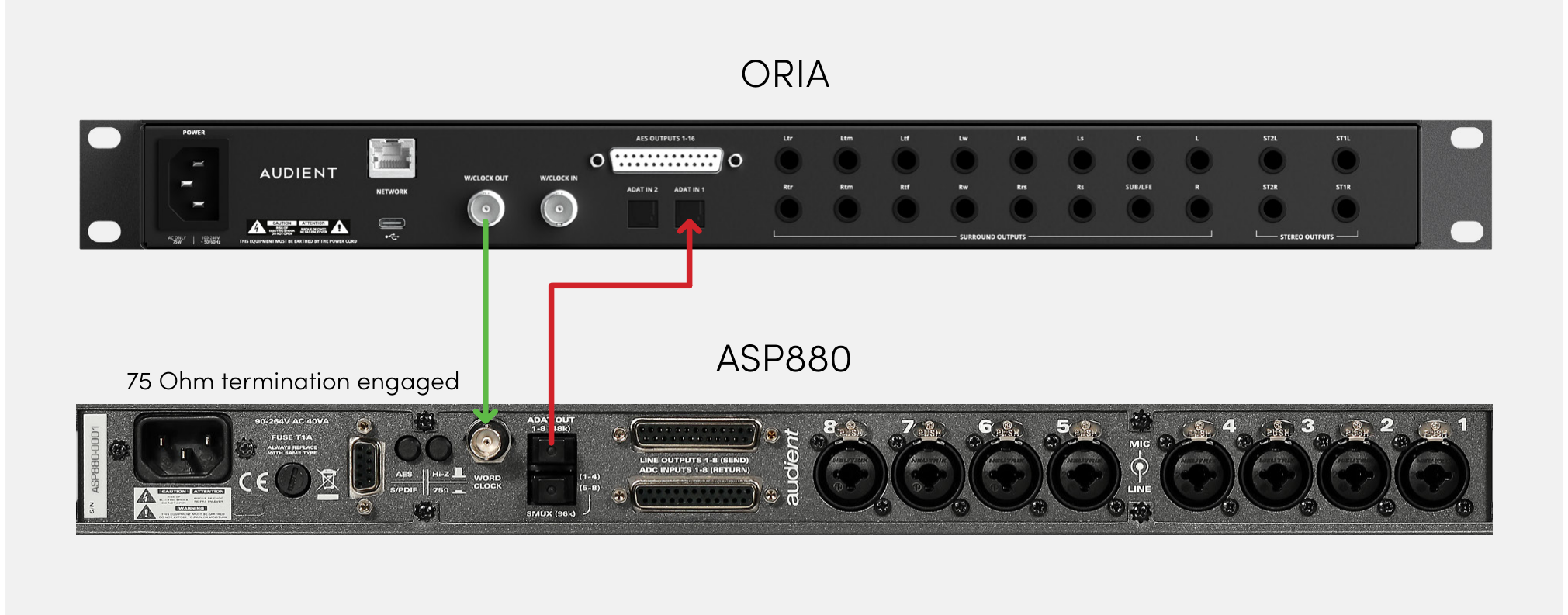

ORIA 向一台外部设备提供字时钟

连接多台设备​

向多台设备分配 ORIA 时钟时，请使用 BNC T 形连接器。

只有链路中的最后一台设备应启用其 75 Ω 终端电阻。前面的设备必须禁用终端电阻。

有关外部设备的终端设置，请参阅其文档。

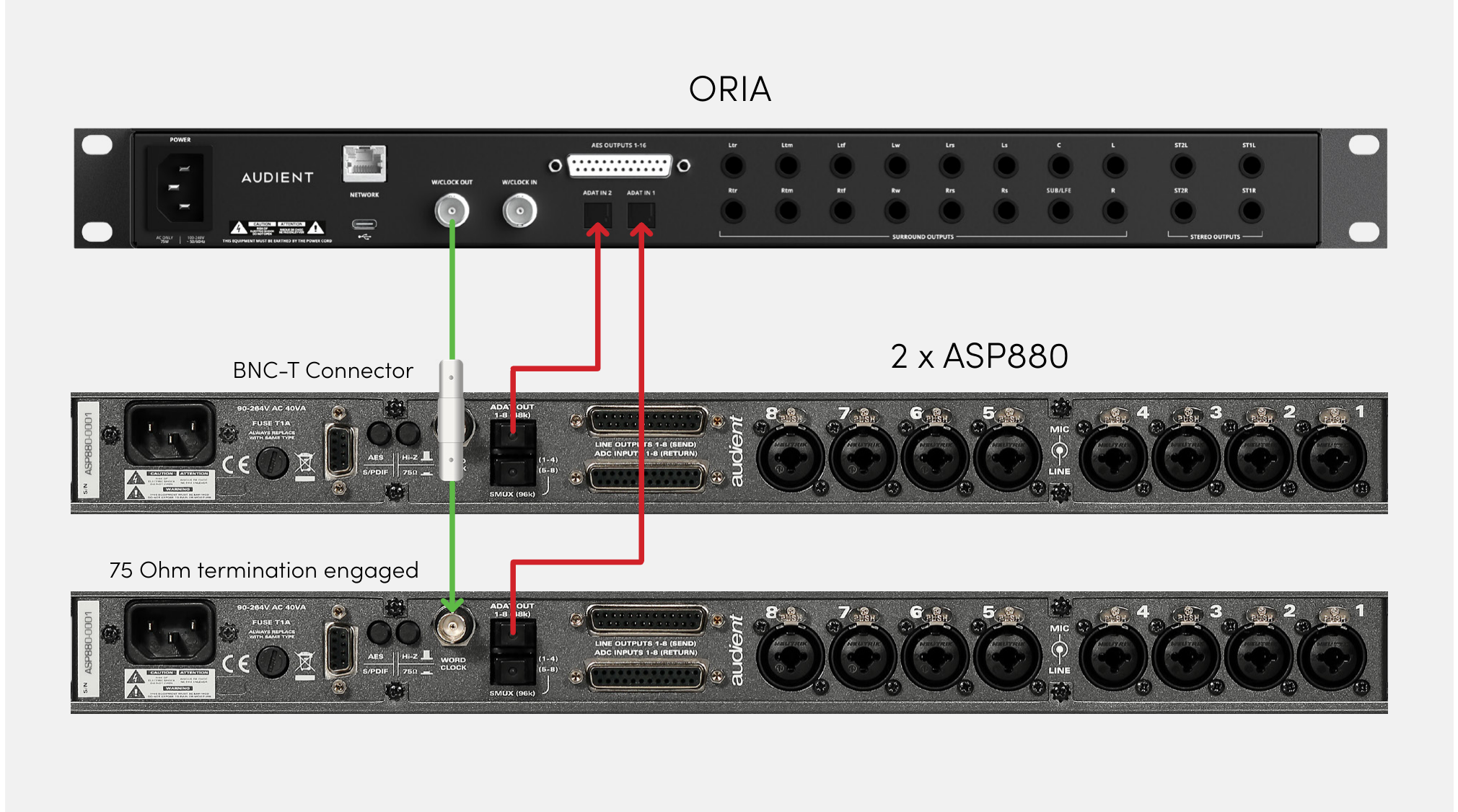

ORIA 向多台外部设备提供字时钟

将 ORIA 用作时钟 Peripheral​

ORIA 可通过以下方式接收外部时钟：

  • 传入的 ADAT 信号
  • BNC Word Clock Input

通过 ADAT 接收时钟​

  1. 将外部设备的 ADAT output 连接到 ORIA 的一个 ADAT input。
  2. 将外部设备设置为提供系统时钟。
  3. 打开 ORIA Control。
  4. 打开 System Panel。
  5. 将 Preferred Clock Source 设置为 ADAT。
  6. 检查 时钟源指示器是否为绿色。

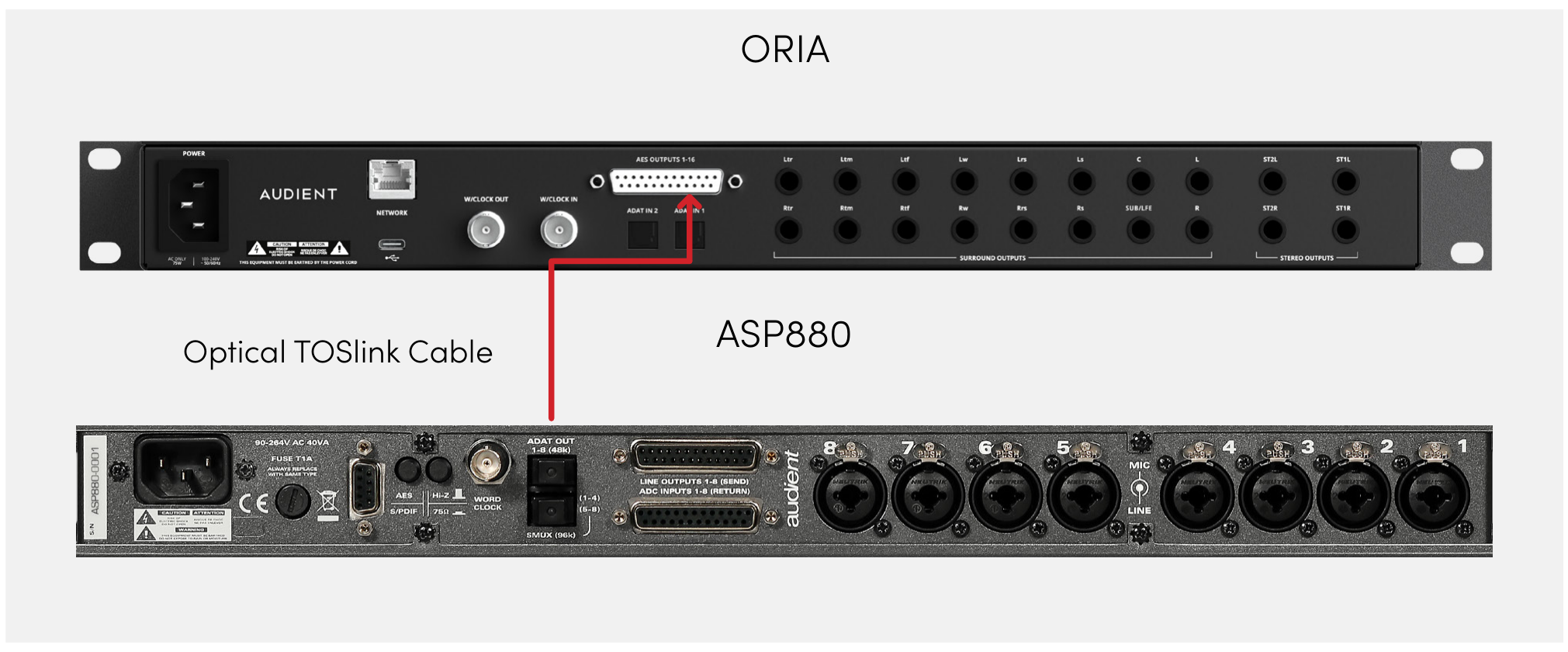

ORIA 通过 ADAT 接收音频和时钟

由于 ORIA 没有 ADAT 输出，因此无法向外部设备提供 ADAT 时钟。当 ORIA 必须作为 Controller 时，请使用其 BNC Word Clock Output。

通过 BNC 接收时钟​

  1. 使用 75 Ω BNC 字时钟线缆，将外部设备的 Word Clock Output 连接到 ORIA 的 Word Clock Input。
  2. 将外部设备设置为提供系统时钟。
  3. 打开 ORIA Control。
  4. 打开 System Panel。
  5. 选择 BNC Word Clock Input 作为 ORIA 的 Preferred Clock Source。
  6. 检查 时钟源指示器是否为绿色。

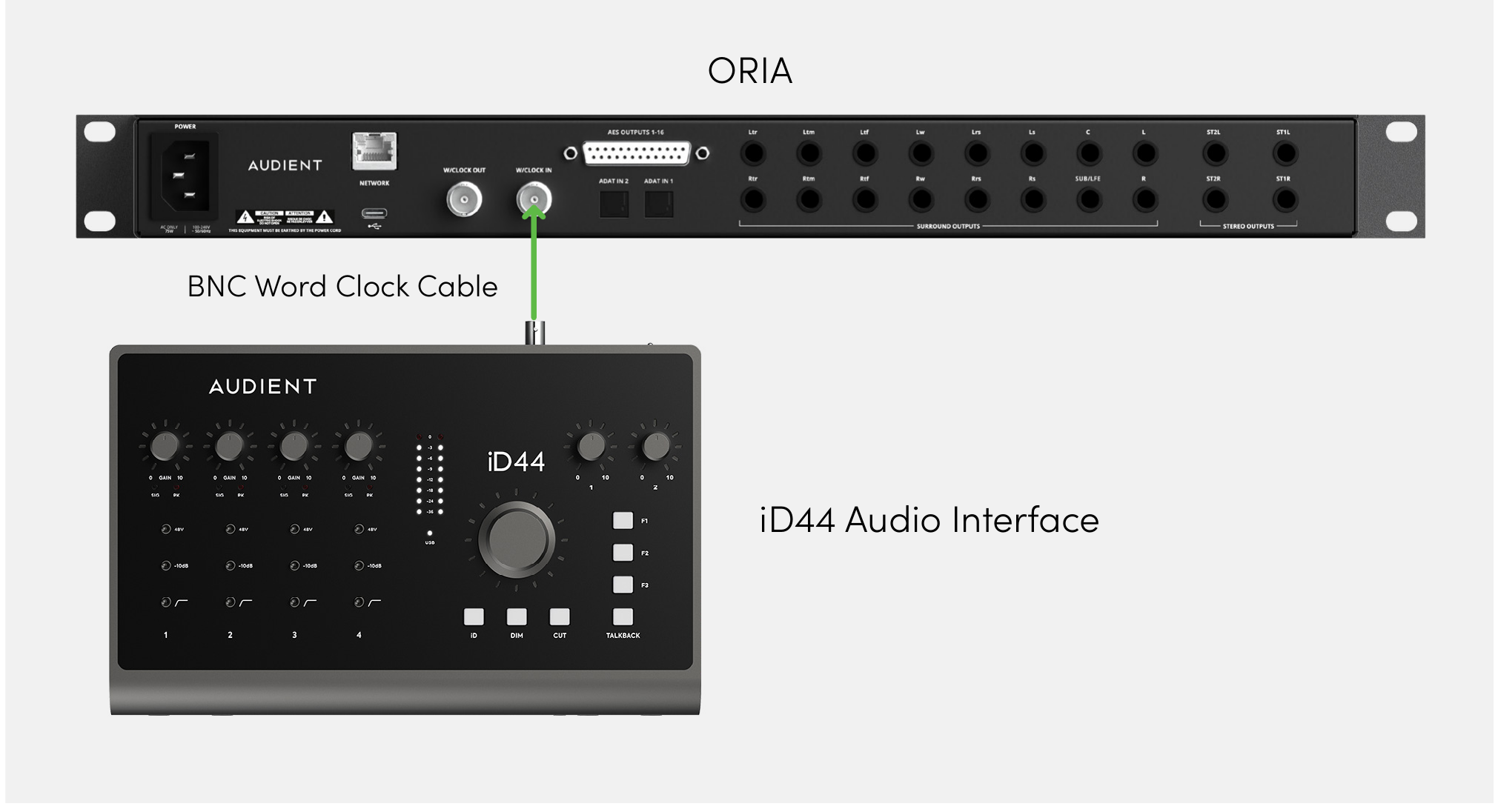

ORIA 通过 BNC Word Clock Input 接收时钟

检查时钟状态​

ORIA Control 和前面板 Status 屏幕中的 时钟源指示器使用以下颜色：

  • Green — ORIA 已成功同步到该时钟源。
  • Amber — 检测到时钟信号，但其采样率与 ORIA 不匹配。
  • Red — 未检测到时钟信号。

指示器为 amber 时，请将所有已连接设备设置为相同采样率。

指示器为 red 时，请检查源设备是否已开启、是否选择了正确的时钟源，以及线缆是否连接牢固。

备注

从 ORIA Control 切换时钟源需要 ORIA Control 1.3.4 或更高版本，以及 ORIA 固件 1.1.4 或更高版本。

后续步骤​

继续阅读 USB 与网络音频，通过 USB 连接 ORIA，或配置可选 Dante 网络音频扩展卡。
