EUCON 集成

ORIA 支持 Avid 的 EUCON 协议，可从兼容的 Avid 控制界面和 Avid Control 应用程序 控制其监听和 软件混音器功能。

ORIA 包含预配置的 EUCON 布局。也可以使用 EuControl Settings 将单独 ORIA 操作 添加到其他 Soft Key 布局中。

要求​

通过 EUCON 控制 ORIA 需要：

  • ORIA Control 1.2 或更高版本
  • 兼容版本的 EuControl
  • 兼容的 Avid EUCON 控制界面或 Avid Control 应用程序
  • ORIA 通过 USB 连接到主机电脑
  • 主机电脑上运行 ORIA Control

开始前，请安装最新兼容版本的 ORIA Control 和 EuControl。

备注

使用 Avid Control 应用程序 时，其版本应与主机电脑上安装的 EuControl 版本一致。

安装 EuControl​

  1. 从 Avid 下载并安装 EuControl。
  2. 启动 EuControl。
  3. 打开 EuControl Settings 面板：
    • 在 macOS 上，选择状态菜单中的 EuControl 图标。
    • 在 Windows 上，选择系统托盘中的 EuControl 图标。
  4. 打开 Surfaces 选项卡。
  5. 添加要使用的 Avid 控制界面。

详细连接和网络说明请参阅 Avid 控制界面随附文档。

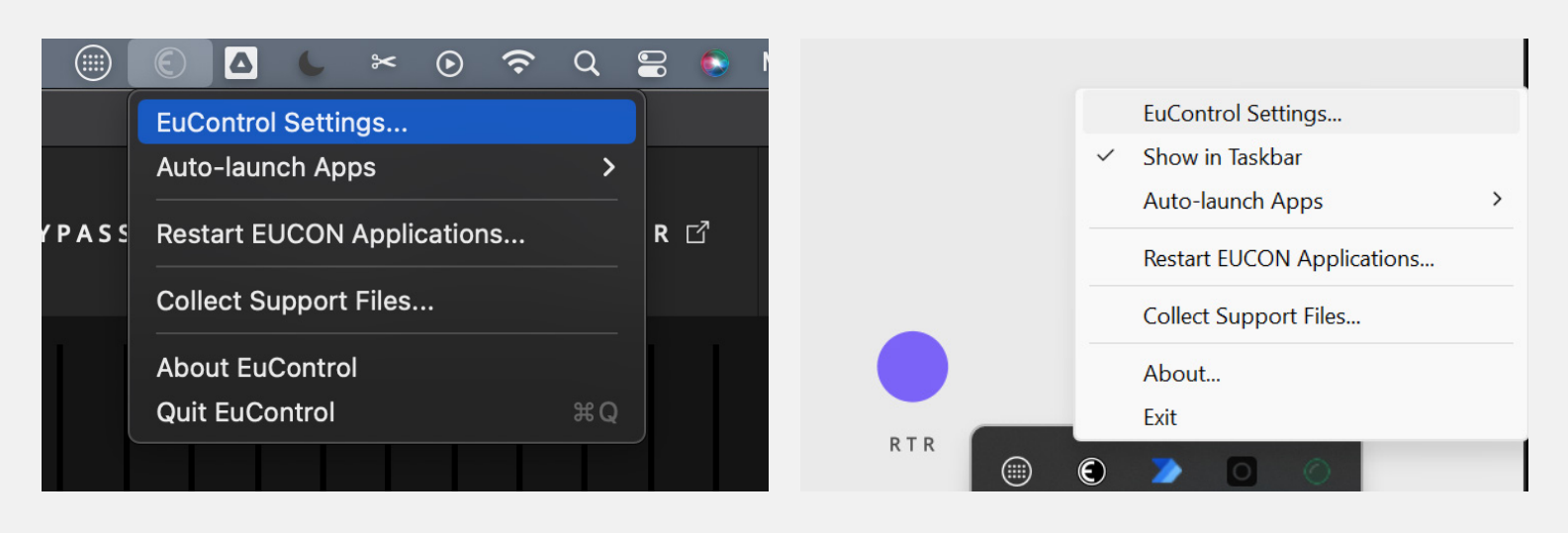

打开 EuControl Settings 面板

将 ORIA 添加到 EuControl​

  1. 打开 ORIA Control。
  2. 在 EuControl Settings 中打开 Applications 选项卡。
  3. 将 ORIA Control 置于焦点。
  4. 返回 EuControl Settings。

ORIA 应显示在应用列表上方，作为 Last Focused Application。

  1. 选择 + 按钮，将 ORIA 添加到应用列表。
  2. 在列表中选择 ORIA。
  3. 在 Lock to Application 下启用 Monitor and Control Room。

添加 ORIA 并启用 Monitor and Control Room 控制

启用 Monitor and Control Room 后，即使 ORIA Control 不是当前焦点应用，Avid Dock、S4 或 S6 上的 Monitor Control 旋钮仍可控制 ORIA 的监听电平。

Audient 预配置布局​

将 ORIA Control 置于焦点，可加载 Audient 预配置 EUCON 布局。

该布局可访问：

  • ORIA monitor controls
  • Favourite Profiles
  • 输入源选择
  • Speaker Group mute 和 solo 控制
  • 单独扬声器 mute 和 solo 控制
  • ORIA 软件混音器
  • 打开 ORIA Control 及其 Mixer 窗口的快捷方式

可在 EuControl Settings 中添加、移除或重新排列 Soft Keys 和操作，以自定义随附布局。

important

只有 ORIA Control 作为当前焦点应用时，Audient 预配置布局才可用。

当兼容 EUCON 的 DAW 获得焦点时，DAW 的布局优先。

在支持的控制界面 上，已锁定的 Monitor Control 旋钮仍可使用。如果需要进一步控制 ORIA，也可以将 ORIA 操作 添加到其他应用的 Soft Key 布局中。

Soft Key 布局​

随附布局分为两个区域：

  • Control Centre
  • Control Lower

Control Centre​

Home 页面​

Home 页面提供主要监听控制：

  • Mute
  • DIM
  • Reference Level
  • Mono
  • Polarity

随附布局还包含 Global Bypass key。

Home 页面还提供：

  • 选择 ORIA 的四个 Favourite Profiles
  • Speaker Groups、Speakers 和 Input Sources 页面的链接
  • 将 ORIA Control 置于焦点的快捷方式
  • 打开 ORIA Control Mixer 的快捷方式

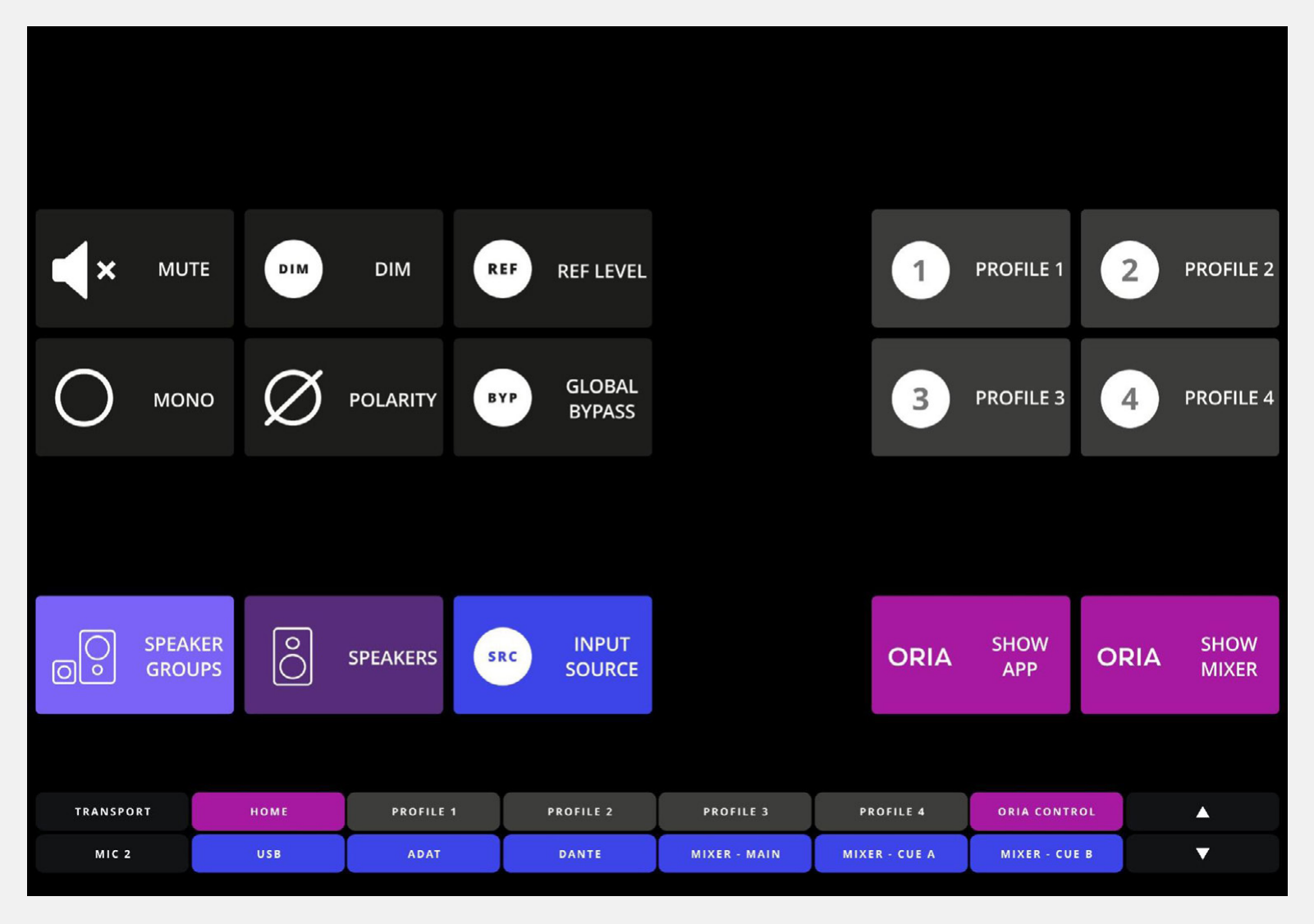

ORIA EUCON Home 页面

Speaker Groups 页面​

Speaker Groups 页面为 ORIA 的五个 Speaker Groups 提供 mute 和 solo 控制：

  • Heights
  • Sides
  • Fronts
  • Subs
  • Stereo

该页面还提供清除所有当前 mute 或 solo 的控制。

选择 Home 返回 Home 页面。

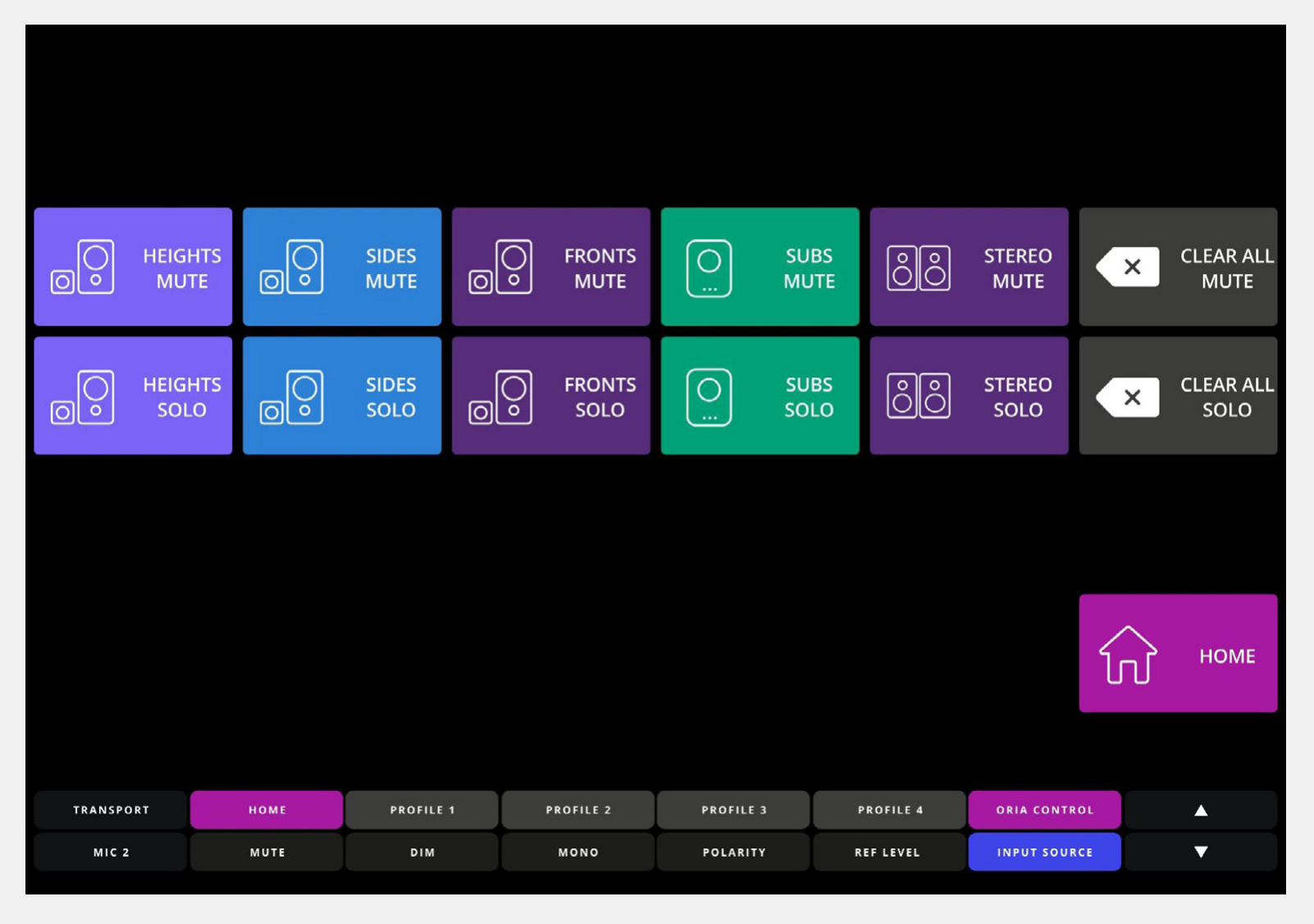

ORIA EUCON Speaker Groups 页面

Speakers 页面​

Speakers 页面为 ORIA 的 16 个环绕声扬声器输出分别提供 mute 和 solo 控制。

扬声器控制分布在两个页面。滑动屏幕可在页面之间切换。

两个页面均提供：

  • 单独扬声器 mute 控制
  • 单独扬声器 solo 控制
  • Clear All Mute
  • Clear All Solo
  • Home key

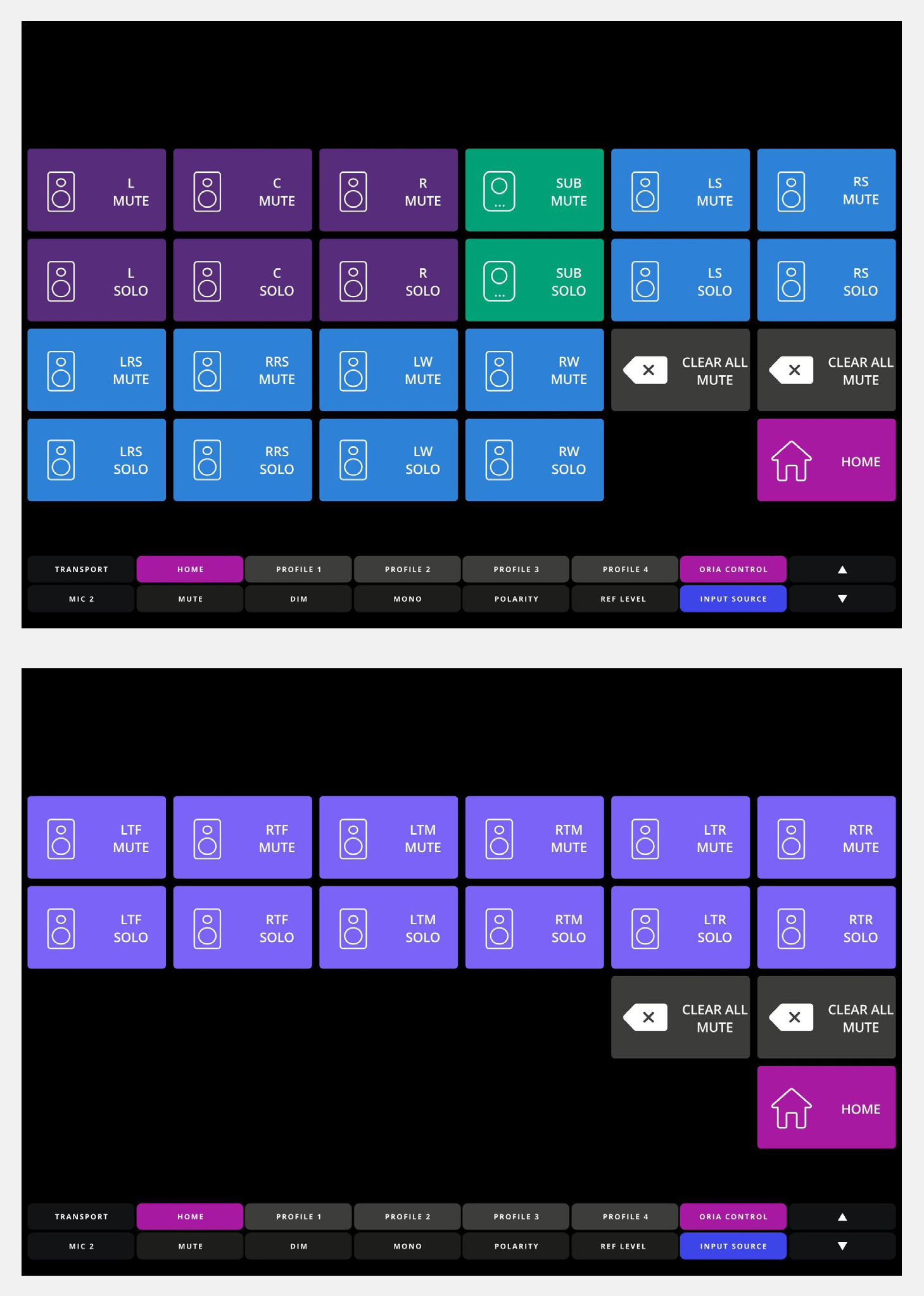

ORIA EUCON 单独扬声器页面

Input Sources 页面​

Input Sources 页面允许选择 ORIA 的六个监听源之一：

  • USB
  • ADAT
  • Software Mixer — Master Mix
  • Software Mixer — Cue A
  • Software Mixer — Cue B
  • Dante

选择 Home 返回 Home 页面。

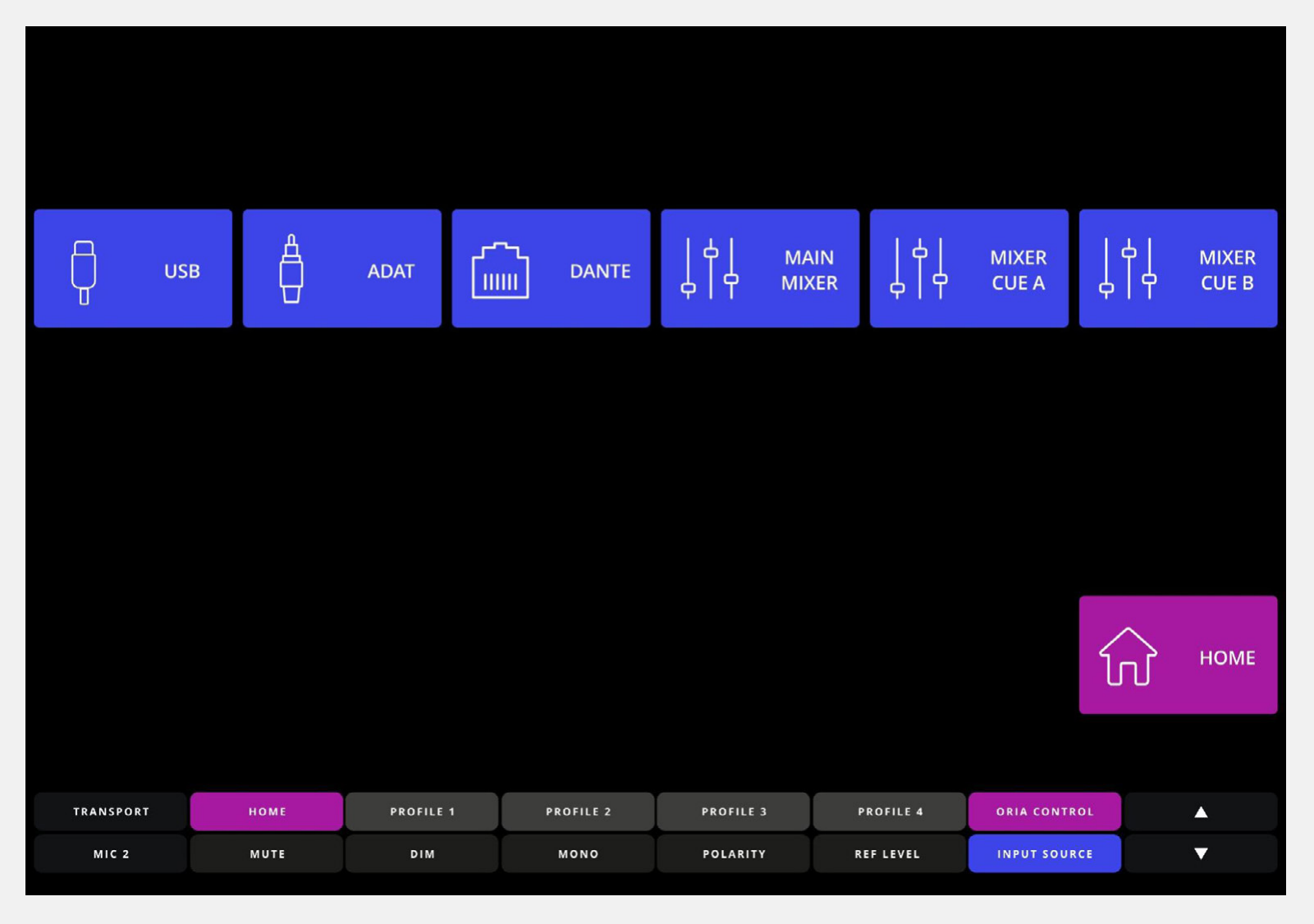

ORIA EUCON Input Sources 页面

只有安装并配置可选 Dante 扩展卡后，Dante 才可用。

Control Lower​

Control Lower 区域提供补充控制，也可以通过 Avid Dock 上的控制按钮访问。

它包含两个页面。使用右侧箭头键在页面之间切换。

Input Source 控制​

上排提供：

  • Home key
  • Favourite Profiles 1–4
  • 打开 ORIA Control 的快捷方式

下排提供 ORIA 六个监听输入源的直接选择。

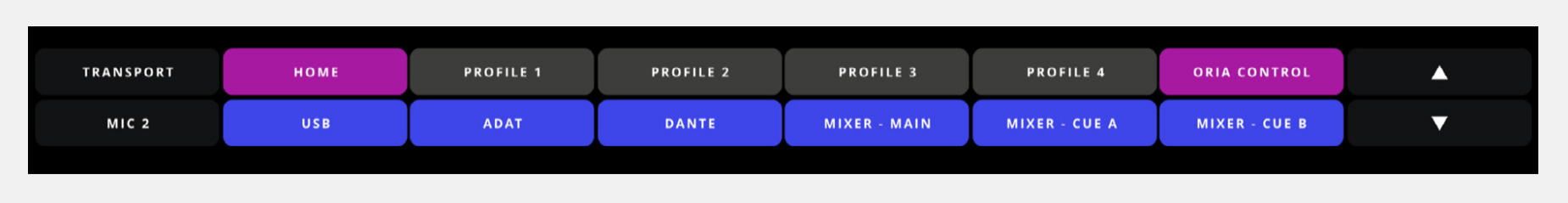

ORIA EUCON Control Lower Input Source 页面

Monitor Control​

Monitor Control 页面保留相同的上排控制。

下排提供 ORIA 主要监听功能，以及一个 Input Source key，用于在 Control Centre 区域打开 Input Sources 页面。

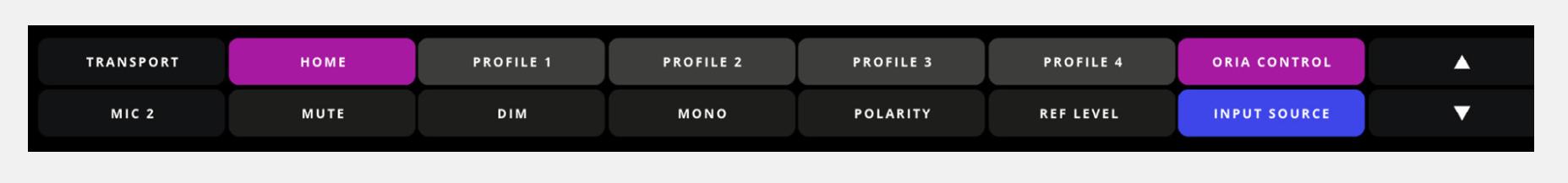

ORIA EUCON Control Lower Monitor 页面

Monitoring 屏幕​

EUCON Monitoring 屏幕提供：

  • 选择 ORIA 六个监听输入源的 keys
  • ORIA 五个 Speaker Groups 的 mute 控制

该屏幕显示的其他控制未映射到 ORIA。

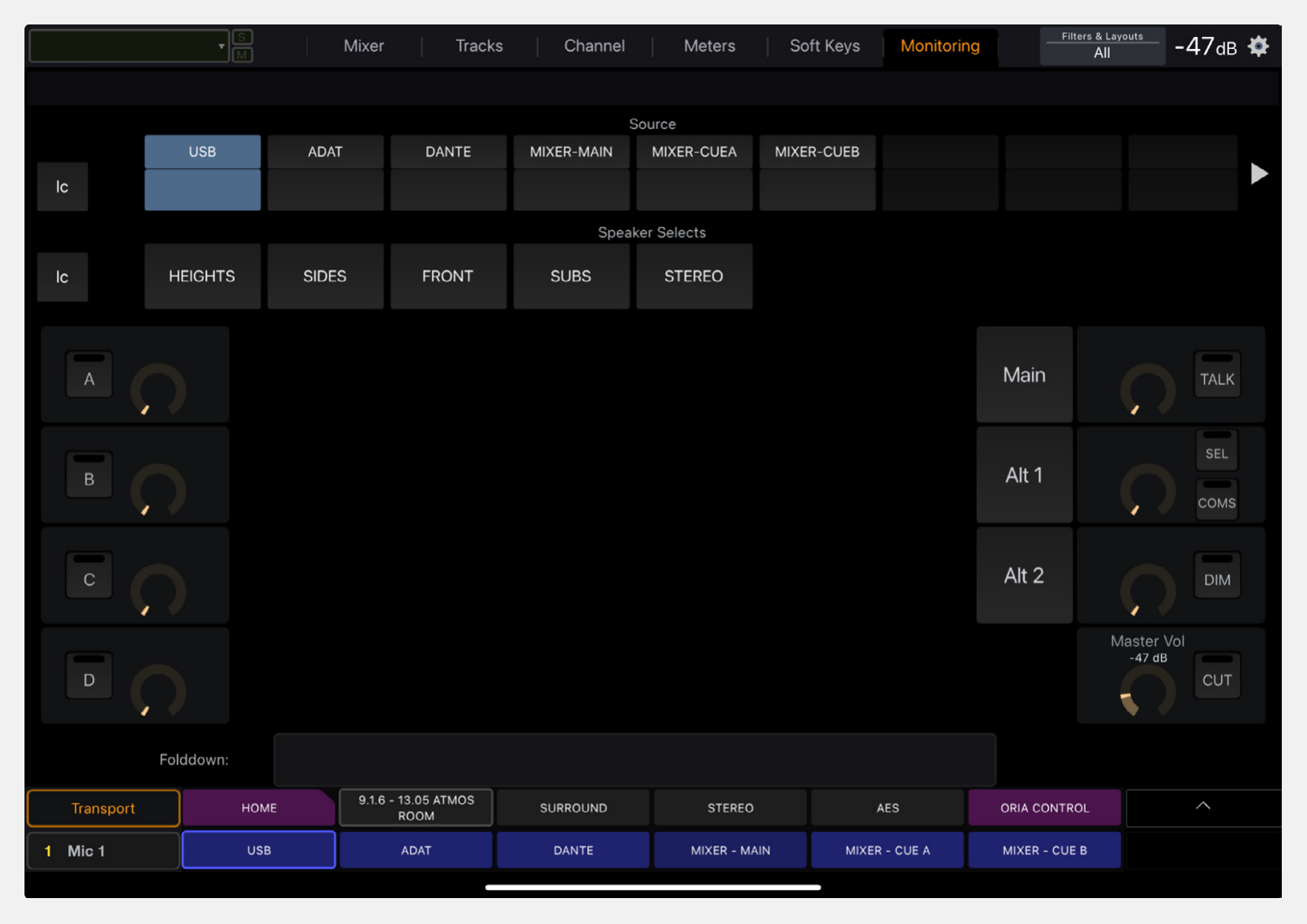

EUCON Monitoring 屏幕上的 ORIA 控制

Mixer 屏幕​

EUCON Mixer 屏幕控制 ORIA 低延迟软件混音器 中的 推子和声像控制。

ORIA Control 处于焦点时，带物理推子 的 EUCON 控制界面（例如 Avid S1）会将 ORIA 混音器通道 映射到硬件推子。

使用控制界面可以：

  • 调整 channel fader levels
  • 调整 channel panning
  • 浏览可用 mixer channels

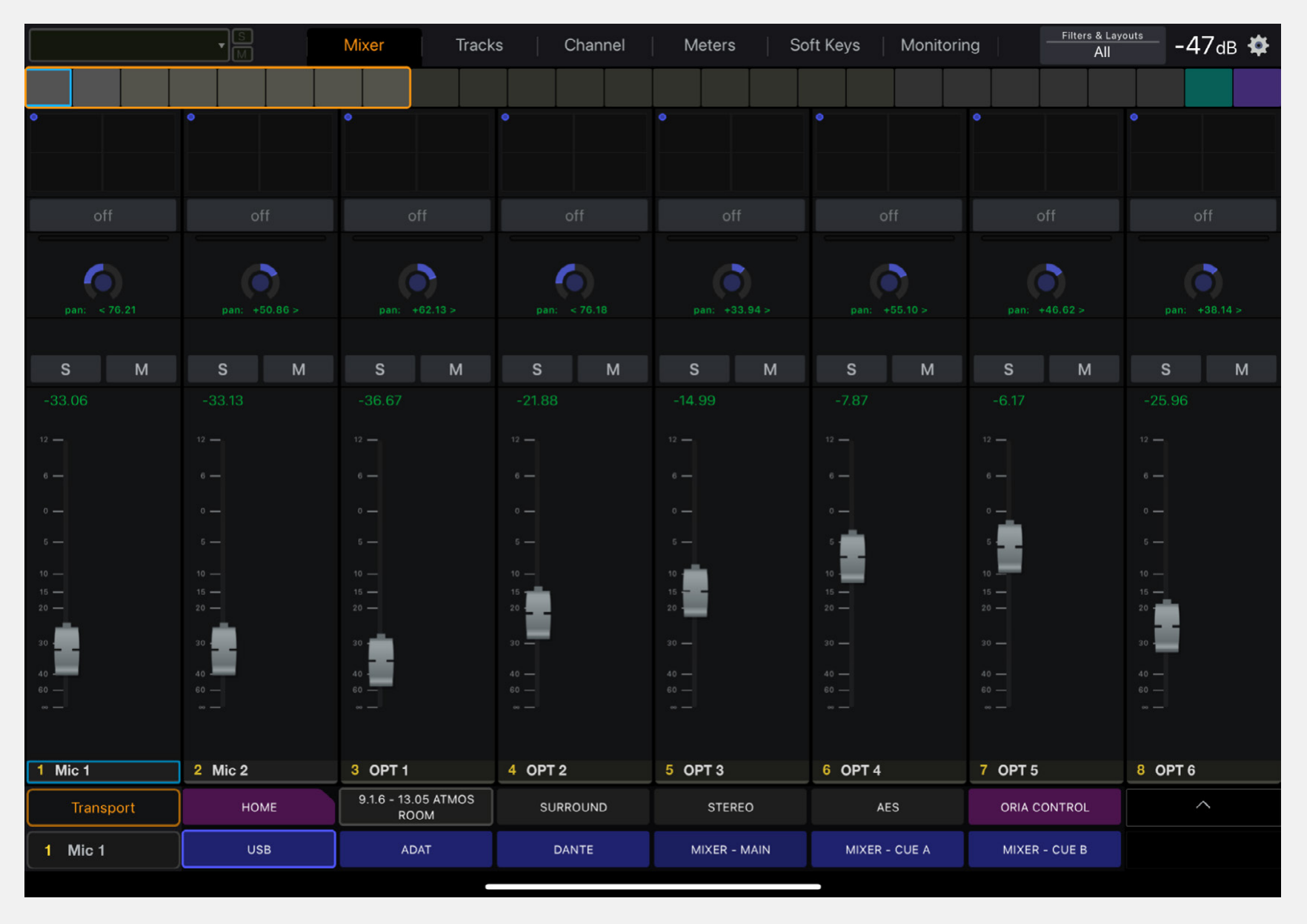

EUCON 控制界面 上的 ORIA 软件混音器

Master Mix、Cue A 和 Cue B 在 ORIA Control 的低延迟软件混音器 中创建。

备注

EUCON Channel 和 Meters 页面目前尚未在 Audient 预配置 ORIA 布局中实现。

可用 ORIA 操作​

可通过在 EuControl Settings 中添加以下 ORIA 操作 自定义预配置布局。

Home​

将 Control Centre 区域返回 ORIA Home 页面。

Master mute​

切换 ORIA Master Mute 功能的开关状态。

Master DIM​

切换 DIM 开关状态。

DIM 降低监听电平的幅度在 ORIA Control 中配置。

Master mono​

切换 Mono 开关状态。

Mono 合并 Left 和 Right 通道，用于检查单声道兼容性。

Master polarity​

切换 Polarity 开关状态。

Polarity 反转 Left 通道极性，并将 Left 和 Right 通道合并为 mono。

Reference volume​

将 ORIA 恢复到当前 Profile 中存储的参考监听电平。

Profile 选择​

调用 ORIA 的四个 Favourite Profiles 之一。

同一时间只能有一个 Profile 处于激活状态。选择另一个 Profile 会取消之前 Profile 的激活状态。

Speaker Group mute​

切换所选 Speaker Group 的 mute 开关状态。

Speaker Group solo​

切换所选 Speaker Group 的 solo 开关状态。

Input Source​

打开 ORIA Input Sources 页面。

Clear All Mute​

清除所有当前 Speaker Group 和单独扬声器 mute。

Clear All Solo​

清除所有当前 Speaker Group 和单独扬声器 solo。

Speaker mute​

切换所选扬声器输出的 mute 开关状态。

Speaker solo​

切换所选扬声器输出的 solo 开关状态。

Show ORIA Control app​

将 ORIA Control 主窗口置于焦点。

Show ORIA Control mixer​

将 ORIA Control Mixer 窗口置于焦点。

故障排除​

使用 DAW 时 ORIA 预配置布局不可用​

要显示完整 Audient 预配置布局，ORIA Control 必须是当前焦点应用。

DAW 处于焦点时，会改为显示 DAW 布局。

如果在 DAW 中工作时需要控制 ORIA，请使用 EuControl Settings 将所需 ORIA 操作 添加到 DAW 的 Soft Key 布局。

ORIA 操作 未出现在 EuControl settings 中​

这可能表示 EuControl 已失去与 ORIA Control 的连接。

  1. 退出 EuControl。
  2. 重新打开 EuControl。
  3. 打开 EuControl Settings，再次检查 ORIA 操作。

后续步骤​

继续阅读键盘快捷键，了解 ORIA Control 中可用的键盘和鼠标快捷键。
