前面板电平显示

ORIA 的 Motion UI 显示屏可显示扬声器和耳机输出、数字输入以及两个模拟输入的电平。

循环切换电平显示视图​

反复按下 Control Wheel，可循环切换可用的电平显示视图：

  • Surround Outputs
  • Headphone Outputs 1
  • Headphone Outputs 2
  • Stereo Outputs 1
  • Stereo Outputs 2
  • ADAT Inputs
  • AoIP Inputs，安装可选 Dante 扩展卡时

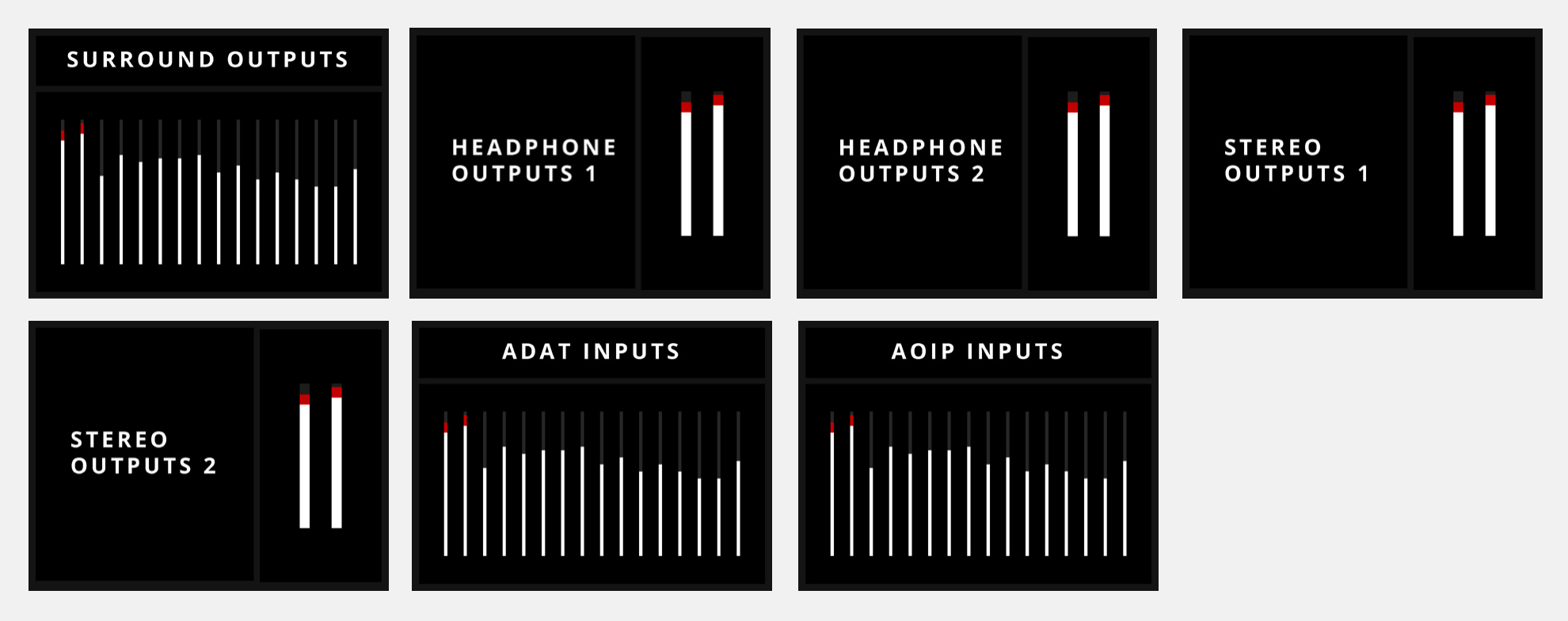

ORIA 前面板输出和数字输入电平显示视图

默认扬声器电平显示​

如果三秒内没有任何硬件操作，显示屏会返回当前所选扬声器配置使用的输出电平显示。

未使用的环绕声通道​

当前环绕声配置使用少于 16 个输出通道时，未使用的通道会在 Surround Outputs 电平表中显示为灰色。

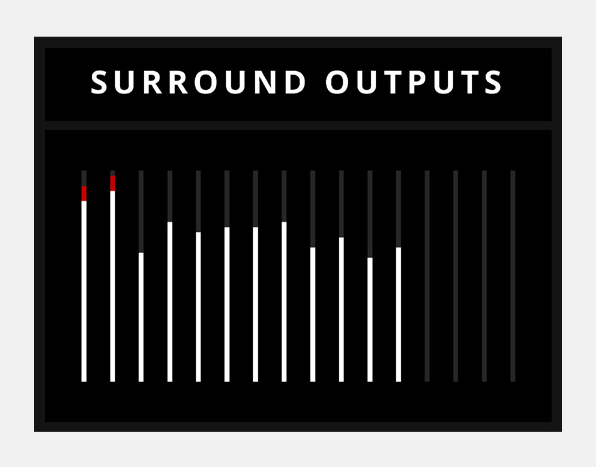

Surround Outputs 电平表中显示为灰色的未使用通道

Input 1 和 2 的电平显示​

查看模拟输入电平表：

  1. 按下 1 或 2 Channel Select 按钮。
  2. 按下 Control Wheel。

Inputs 视图会显示 Input 1 和 2 的当前信号电平。

ORIA 模拟输入电平表

后续步骤​

继续阅读数字 I/O 与时钟，了解 ORIA 的 ADAT、AES 和字时钟连接。
