EUCON 통합

ORIA는 Avid의 EUCON 프로토콜을 지원하여 호환되는 Avid 컨트롤 서피스와 Avid Control 앱에서 모니터링 및 소프트웨어 믹서 기능을 제어할 수 있습니다.

ORIA에는 미리 구성된 EUCON 레이아웃이 포함되어 있습니다. 개별 ORIA 동작을 EuControl Settings를 사용하여 다른 Soft Key 레이아웃에 추가할 수도 있습니다.

요구 사항​

EUCON을 통해 ORIA를 제어하려면 다음이 필요합니다.

  • ORIA Control 1.2 이상
  • 호환 EuControl 버전
  • 호환 Avid EUCON 컨트롤 서피스 또는 Avid Control 앱
  • USB를 통해 호스트 컴퓨터에 연결된 ORIA
  • 호스트 컴퓨터에서 실행 중인 ORIA Control

시작하기 전에 최신 호환 버전의 ORIA Control과 EuControl을 설치하십시오.

노트

Avid Control 앱을 사용할 때는 앱 버전이 호스트 컴퓨터에 설치된 EuControl 버전과 일치해야 합니다.

EuControl 설치​

  1. Avid에서 EuControl을 다운로드하여 설치합니다.
  2. EuControl을 실행합니다.
  3. EuControl Settings 패널을 엽니다.
    • macOS에서는 상태 메뉴에서 EuControl 아이콘을 선택합니다.
    • Windows에서는 시스템 트레이에서 EuControl 아이콘을 선택합니다.
  4. Surfaces 탭을 엽니다.
  5. 사용할 Avid 서피스를 추가합니다.

자세한 연결 및 네트워크 지침은 Avid 서피스와 함께 제공된 문서를 참조하십시오.

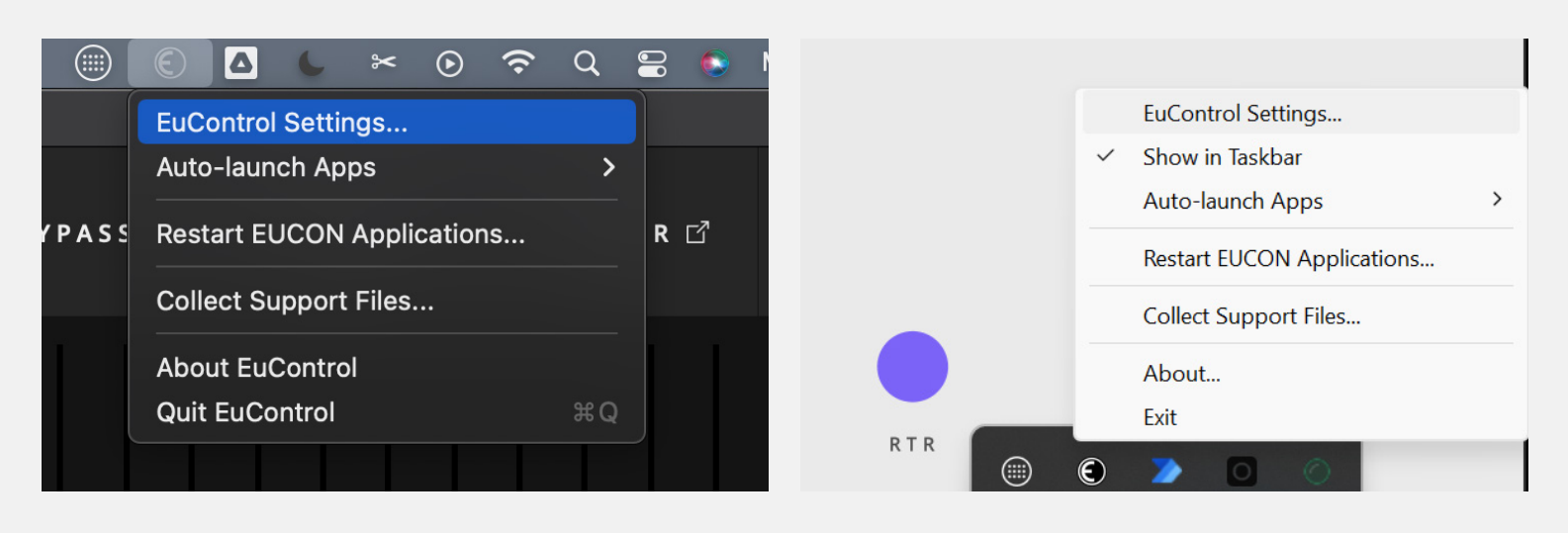

EuControl Settings 패널 열기

EuControl에 ORIA 추가​

  1. ORIA Control을 엽니다.
  2. EuControl Settings에서 Applications 탭을 엽니다.
  3. ORIA Control 창을 포커스합니다.
  4. EuControl Settings로 돌아갑니다.

애플리케이션 목록 위에 ORIA가 Last Focused Application으로 표시되어야 합니다.

  1. + 버튼을 선택하여 ORIA를 애플리케이션 목록에 추가합니다.
  2. 목록에서 ORIA를 선택합니다.
  3. Lock to Application에서 Monitor and Control Room을 활성화합니다.

ORIA 추가 및 Monitor and Control Room 제어 활성화

Monitor and Control Room을 활성화하면 ORIA Control이 포커스된 애플리케이션이 아니더라도 Avid Dock, S4 또는 S6의 Monitor Control 다이얼로 ORIA의 모니터링 레벨을 제어할 수 있습니다.

Audient 사전 구성 레이아웃​

Audient의 사전 구성 EUCON 레이아웃을 불러오려면 ORIA Control을 포커스합니다.

이 레이아웃에서는 다음 기능을 사용할 수 있습니다.

  • ORIA 모니터 컨트롤
  • 즐겨찾기 Profiles
  • 입력 소스 선택
  • 스피커 그룹 뮤트 및 솔로 컨트롤
  • 개별 스피커 뮤트 및 솔로 컨트롤
  • ORIA 소프트웨어 믹서
  • ORIA Control과 Mixer 창을 여는 단축키

제공되는 레이아웃은 EuControl Settings에서 Soft Keys 및 동작을 추가, 제거 또는 재배치하여 사용자 지정할 수 있습니다.

important

Audient의 사전 구성 레이아웃은 ORIA Control이 포커스된 애플리케이션일 때만 사용할 수 있습니다.

EUCON 호환 DAW가 포커스되면 DAW의 레이아웃이 우선 적용됩니다.

지원되는 서피스에서는 잠긴 Monitor Control 다이얼을 계속 사용할 수 있습니다. DAW에서 작업하면서 추가 ORIA 제어가 필요한 경우 ORIA 동작을 다른 애플리케이션의 Soft Key 레이아웃에 추가할 수도 있습니다.

Soft Key 레이아웃​

제공된 레이아웃은 다음 두 영역으로 나뉩니다.

  • Control Centre
  • Control Lower

Control Centre​

Home 페이지​

Home 페이지에는 주요 모니터 컨트롤이 있습니다.

  • Mute
  • DIM
  • Reference Level
  • Mono
  • Polarity

제공된 레이아웃에는 Global Bypass 키도 포함됩니다.

Home 페이지에서는 다음 기능도 사용할 수 있습니다.

  • ORIA의 네 개 즐겨찾기 Profiles 선택
  • Speaker Groups, Speakers 및 Input Sources 페이지로 이동
  • ORIA Control을 포커스하는 단축키
  • ORIA Control Mixer를 여는 단축키

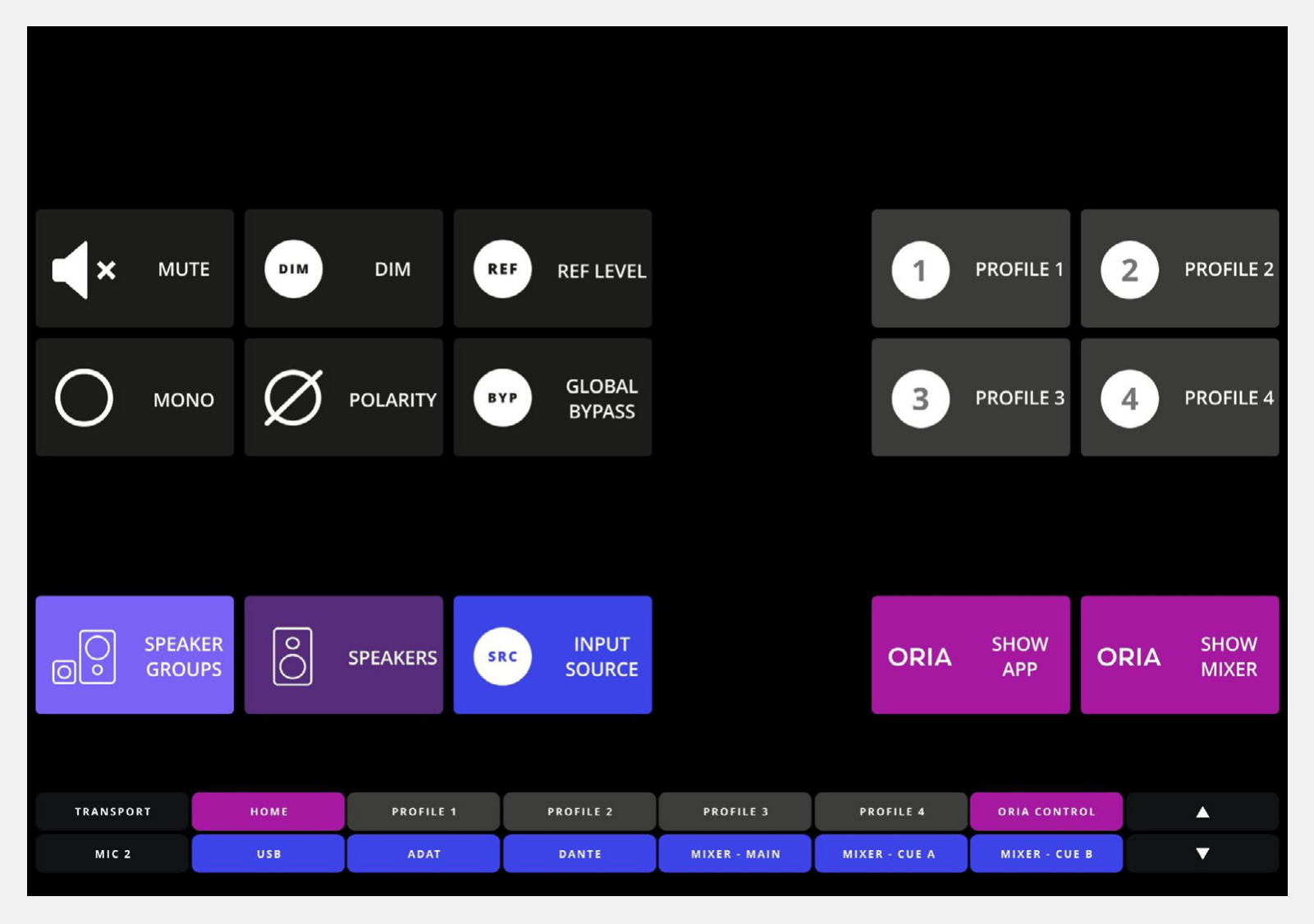

ORIA EUCON Home 페이지

Speaker Groups 페이지​

Speaker Groups 페이지에서는 ORIA의 다섯 스피커 그룹에 대한 뮤트 및 솔로 컨트롤을 제공합니다.

  • Heights
  • Sides
  • Fronts
  • Subs
  • Stereo

또한 활성화된 모든 뮤트 또는 솔로를 해제하는 컨트롤이 제공됩니다.

Home 페이지로 돌아가려면 Home을 선택합니다.

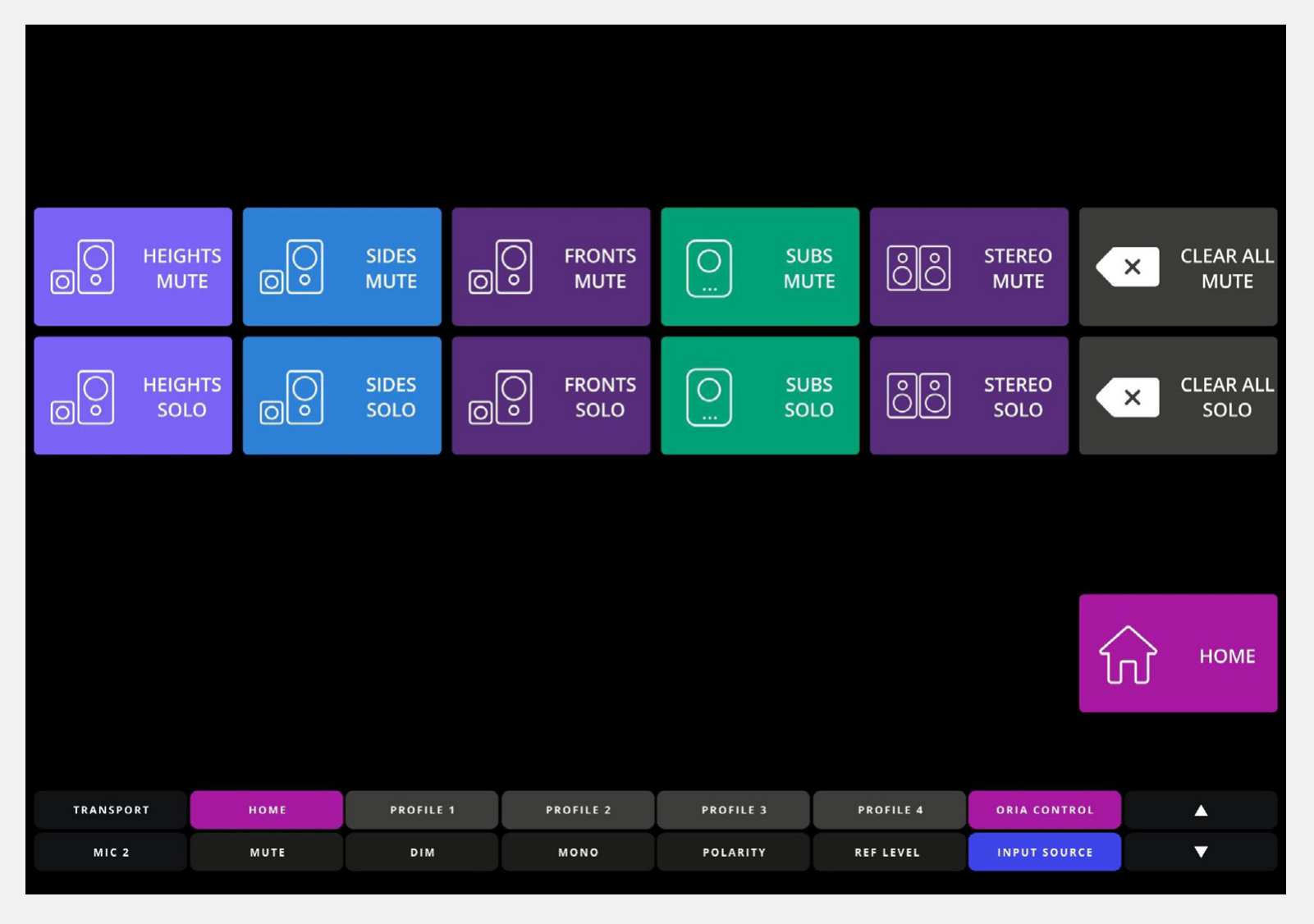

ORIA EUCON Speaker Groups 페이지

Speakers 페이지​

Speakers 페이지에서는 ORIA의 16개 서라운드 스피커 출력 각각에 대한 뮤트 및 솔로 컨트롤을 제공합니다.

스피커 컨트롤은 두 페이지로 나뉩니다. 화면을 스와이프하여 페이지 사이를 이동합니다.

두 페이지 모두 다음 항목을 제공합니다.

  • 개별 스피커 뮤트 컨트롤
  • 개별 스피커 솔로 컨트롤
  • Clear All Mute
  • Clear All Solo
  • Home 키

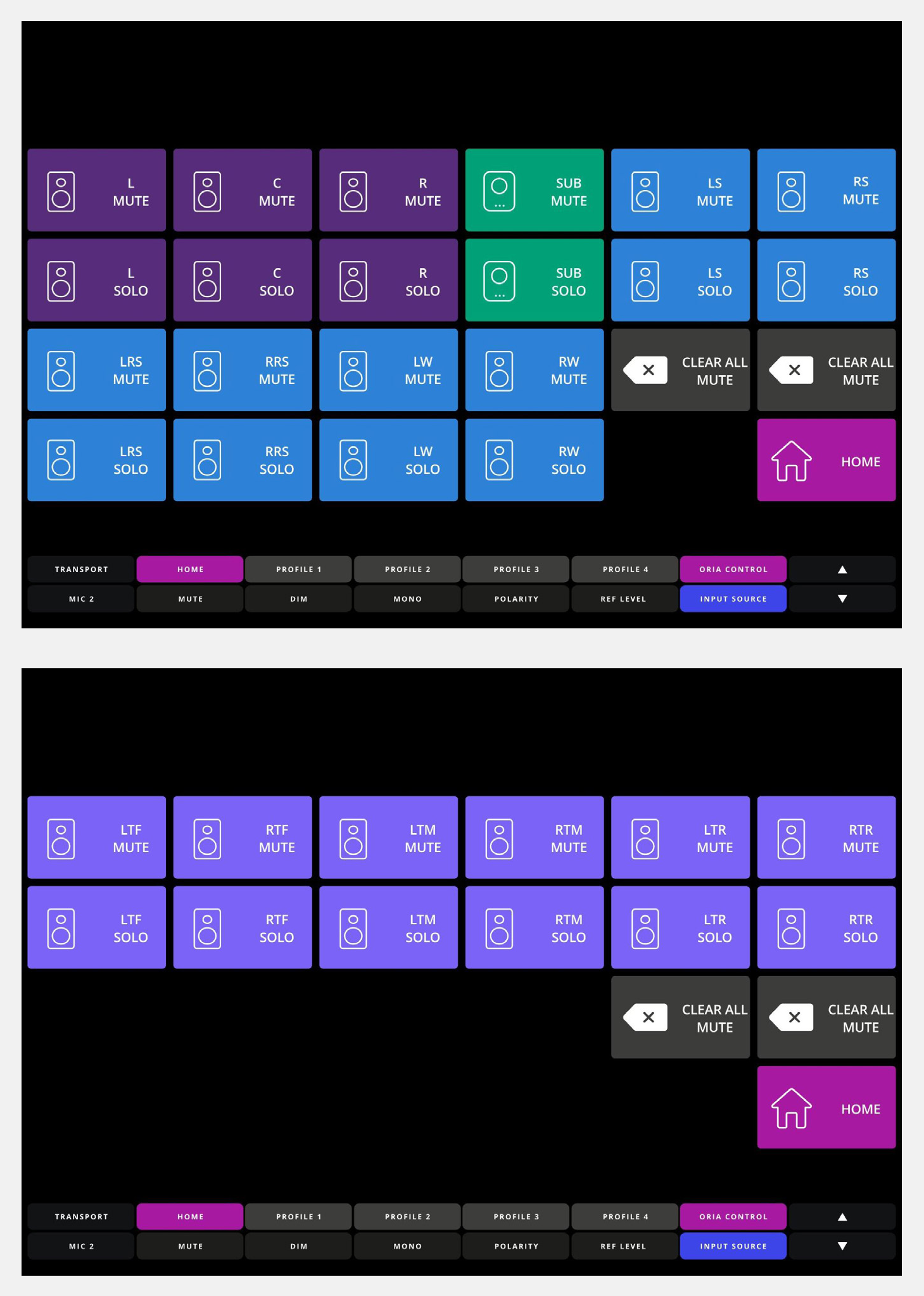

ORIA EUCON 개별 스피커 페이지

Input Sources 페이지​

Input Sources 페이지에서는 ORIA의 여섯 모니터링 소스 중 하나를 선택할 수 있습니다.

  • USB
  • ADAT
  • Software Mixer — Master Mix
  • Software Mixer — Cue A
  • Software Mixer — Cue B
  • Dante

Home 페이지로 돌아가려면 Home을 선택합니다.

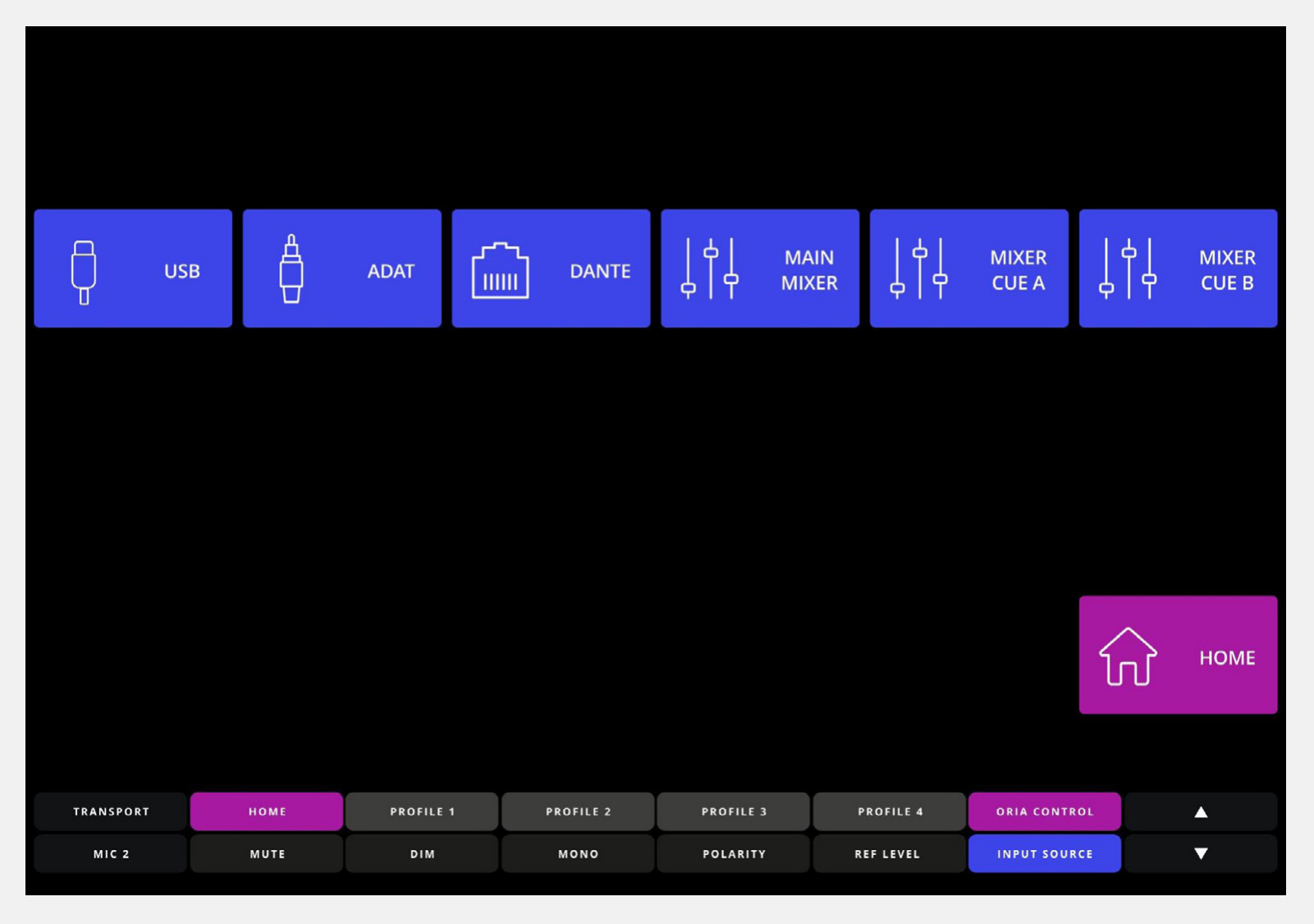

ORIA EUCON Input Sources 페이지

Dante는 옵션 Dante 카드가 장착되고 구성된 경우에만 사용할 수 있습니다.

Control Lower​

Control Lower 영역에서는 Avid Dock의 컨트롤 버튼으로도 접근할 수 있는 보조 컨트롤을 제공합니다.

두 페이지로 구성됩니다. 오른쪽의 화살표 키를 사용하여 페이지 사이를 이동합니다.

입력 소스 제어​

위쪽 행에는 다음 항목이 있습니다.

  • Home 키
  • 즐겨찾기 Profiles 1–4
  • ORIA Control을 여는 단축키

아래쪽 행에서는 ORIA의 여섯 모니터링 입력 소스를 직접 선택할 수 있습니다.

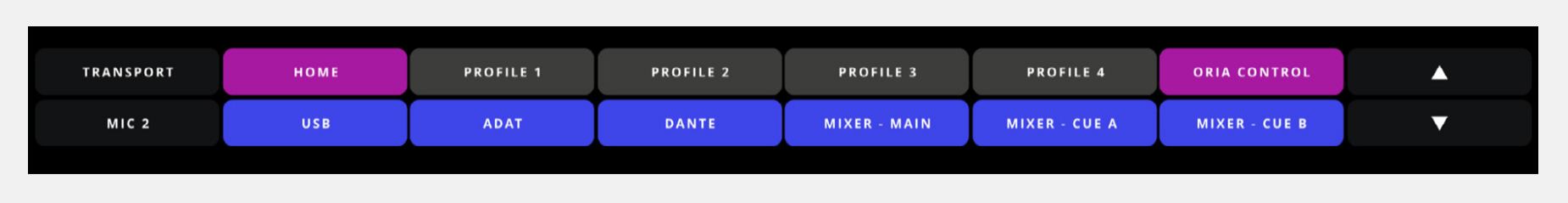

ORIA EUCON Control Lower 입력 소스 페이지

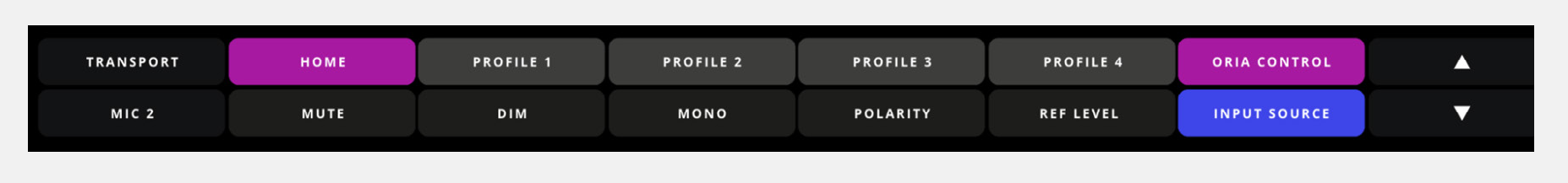

Monitor Control​

Monitor Control 페이지는 동일한 위쪽 행 컨트롤을 유지합니다.

아래쪽 행에는 ORIA의 주요 모니터링 기능과 Control Centre 영역의 Input Sources 페이지를 여는 Input Source 키가 있습니다.

ORIA EUCON Control Lower 모니터 페이지

Monitoring 화면​

EUCON Monitoring 화면에서는 다음을 제공합니다.

  • ORIA의 여섯 모니터링 입력 소스를 선택하는 키
  • ORIA의 다섯 스피커 그룹에 대한 뮤트 컨트롤

이 화면에 표시되는 다른 컨트롤은 ORIA에 매핑되지 않습니다.

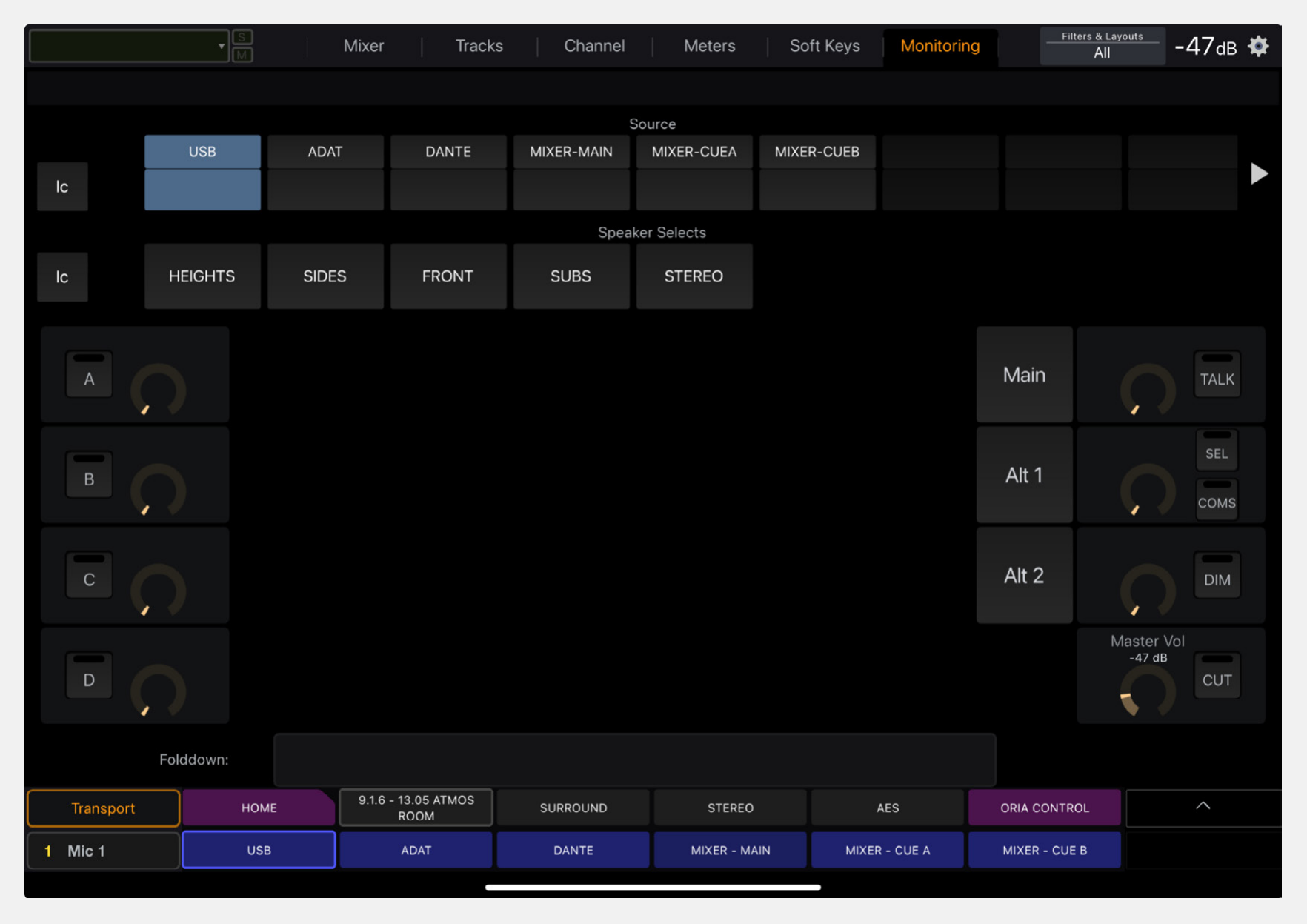

EUCON Monitoring 화면의 ORIA 컨트롤

Mixer 화면​

EUCON Mixer 화면은 ORIA의 저지연 소프트웨어 믹서에 있는 페이더 및 팬 컨트롤을 제어합니다.

ORIA Control이 포커스된 상태에서 Avid S1처럼 물리 페이더가 있는 EUCON 서피스는 ORIA의 믹서 채널을 하드웨어 페이더에 매핑합니다.

서피스를 사용하여 다음 작업을 할 수 있습니다.

  • 채널 페이더 레벨 조정
  • 채널 팬 조정
  • 사용 가능한 믹서 채널 탐색

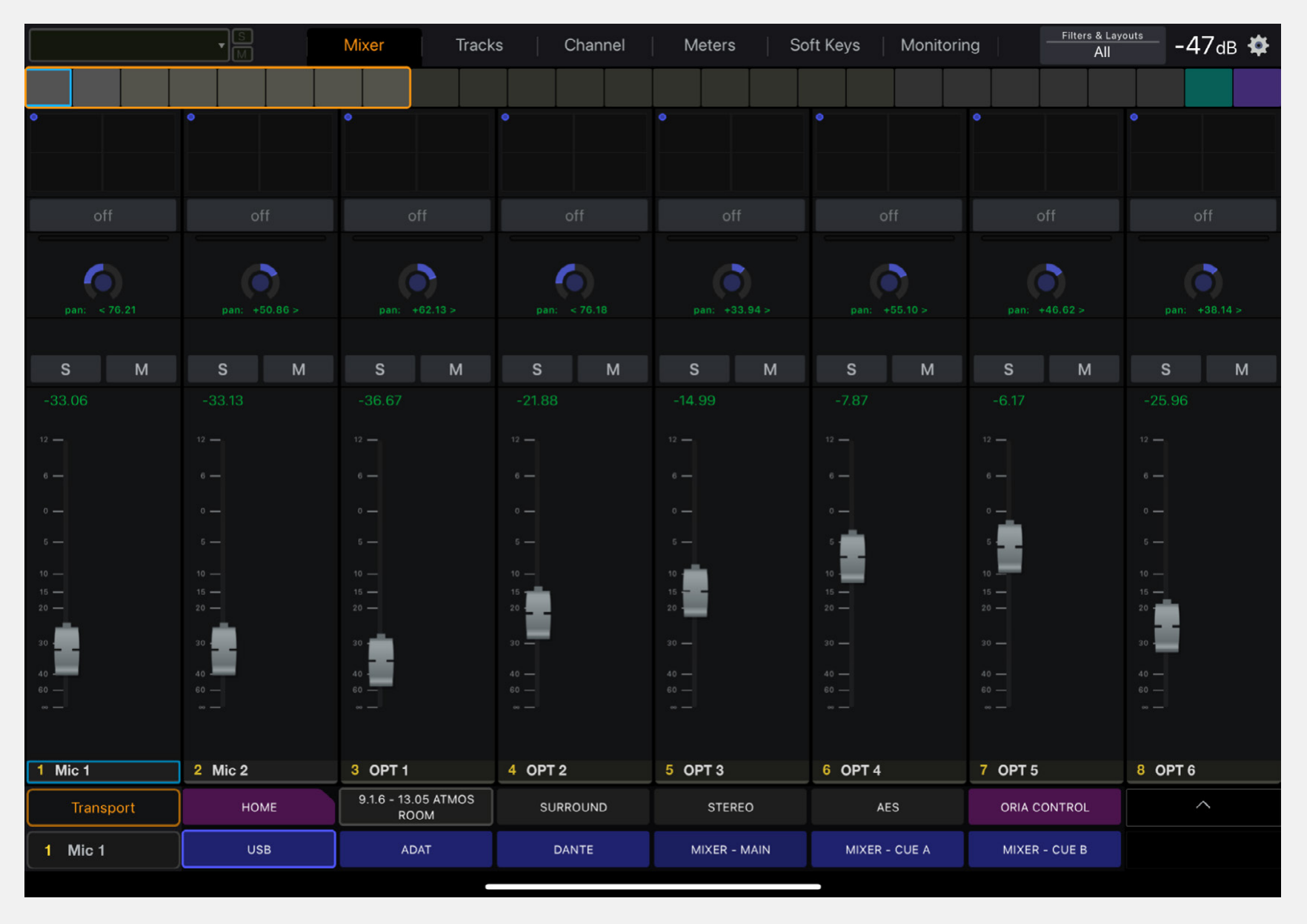

EUCON 서피스의 ORIA 소프트웨어 믹서

Master Mix, Cue A 및 Cue B는 ORIA Control의 저지연 소프트웨어 믹서에서 생성됩니다.

노트

EUCON Channel 및 Meters 페이지는 현재 Audient의 사전 구성 ORIA 레이아웃에 구현되어 있지 않습니다.

사용 가능한 ORIA 동작​

EuControl Settings에서 다음 ORIA 동작을 추가하여 사전 구성 레이아웃을 사용자 지정할 수 있습니다.

Home​

Control Centre 영역을 ORIA의 Home 페이지로 되돌립니다.

Master mute​

ORIA의 Master Mute 기능을 켜거나 끕니다.

Master DIM​

DIM을 켜거나 끕니다.

DIM이 청취 레벨을 낮추는 양은 ORIA Control에서 구성합니다.

Master mono​

Mono를 켜거나 끕니다.

Mono는 모노 호환성 확인을 위해 Left와 Right 채널을 합산합니다.

Master polarity​

Polarity를 켜거나 끕니다.

Polarity는 Left 채널의 극성을 반전하고 Left와 Right 채널을 모노로 합산합니다.

Reference volume​

ORIA를 활성 Profile에 저장된 기준 청취 레벨로 되돌립니다.

Profile 선택​

ORIA의 네 개 즐겨찾기 Profiles 중 하나를 불러옵니다.

한 번에 하나의 Profile만 활성화할 수 있습니다. 다른 Profile을 선택하면 이전에 활성화된 Profile이 해제됩니다.

Speaker group mute​

선택한 스피커 그룹의 뮤트를 켜거나 끕니다.

Speaker group solo​

선택한 스피커 그룹의 솔로를 켜거나 끕니다.

Input source​

ORIA의 Input Sources 페이지를 엽니다.

Clear all mute​

활성화된 모든 스피커 그룹 및 개별 스피커 뮤트를 해제합니다.

Clear all solo​

활성화된 모든 스피커 그룹 및 개별 스피커 솔로를 해제합니다.

Speaker mute​

선택한 스피커 출력의 뮤트를 켜거나 끕니다.

Speaker solo​

선택한 스피커 출력의 솔로를 켜거나 끕니다.

Show ORIA Control app​

메인 ORIA Control 창을 포커스합니다.

Show ORIA Control mixer​

ORIA Control Mixer 창을 포커스합니다.

문제 해결​

DAW 사용 중 ORIA 사전 구성 레이아웃을 사용할 수 없음​

전체 Audient 사전 구성 레이아웃을 표시하려면 ORIA Control이 포커스된 애플리케이션이어야 합니다.

DAW가 포커스되면 대신 DAW 레이아웃이 표시됩니다.

DAW에서 작업하면서 ORIA를 제어해야 하는 경우 EuControl Settings를 사용하여 필요한 ORIA 동작을 DAW의 Soft Key 레이아웃에 추가하십시오.

EuControl 설정에 ORIA 동작이 표시되지 않음​

이는 EuControl과 ORIA Control의 연결이 끊어진 것을 의미할 수 있습니다.

  1. EuControl을 종료합니다.
  2. EuControl을 다시 엽니다.
  3. EuControl Settings를 열고 ORIA 동작이 다시 표시되는지 확인합니다.

다음 단계​

ORIA Control에서 사용할 수 있는 키보드 및 마우스 단축키는 키보드 단축키를 참조하십시오.
