Digital I/O e clocking

A ORIA fornece conexões de áudio digital para receber áudio multicanal e alimentar alto-falantes com entradas AES/EBU.

A configuração correta de clock é essencial ao conectar a ORIA a outros equipamentos de áudio digital.

Digital I/O

A ORIA oferece:

• 16 canais de saída AES por um único conector DB25
• Duas entradas ópticas ADAT

A quantidade de canais de entrada ADAT disponível depende do sample rate:

Sample rate	Total de canais de entrada ADAT
44.1 ou 48 kHz	16
88.2 ou 96 kHz	8 usando SMUX

important

As saídas AES e as Surround Outputs analógicas não podem ser usadas ao mesmo tempo.

Saídas AES

O conector DB25 da ORIA fornece 16 canais de áudio digital AES como oito streams de dados AES.

Cada conexão XLR em um breakout de oito vias transporta dois canais de áudio.

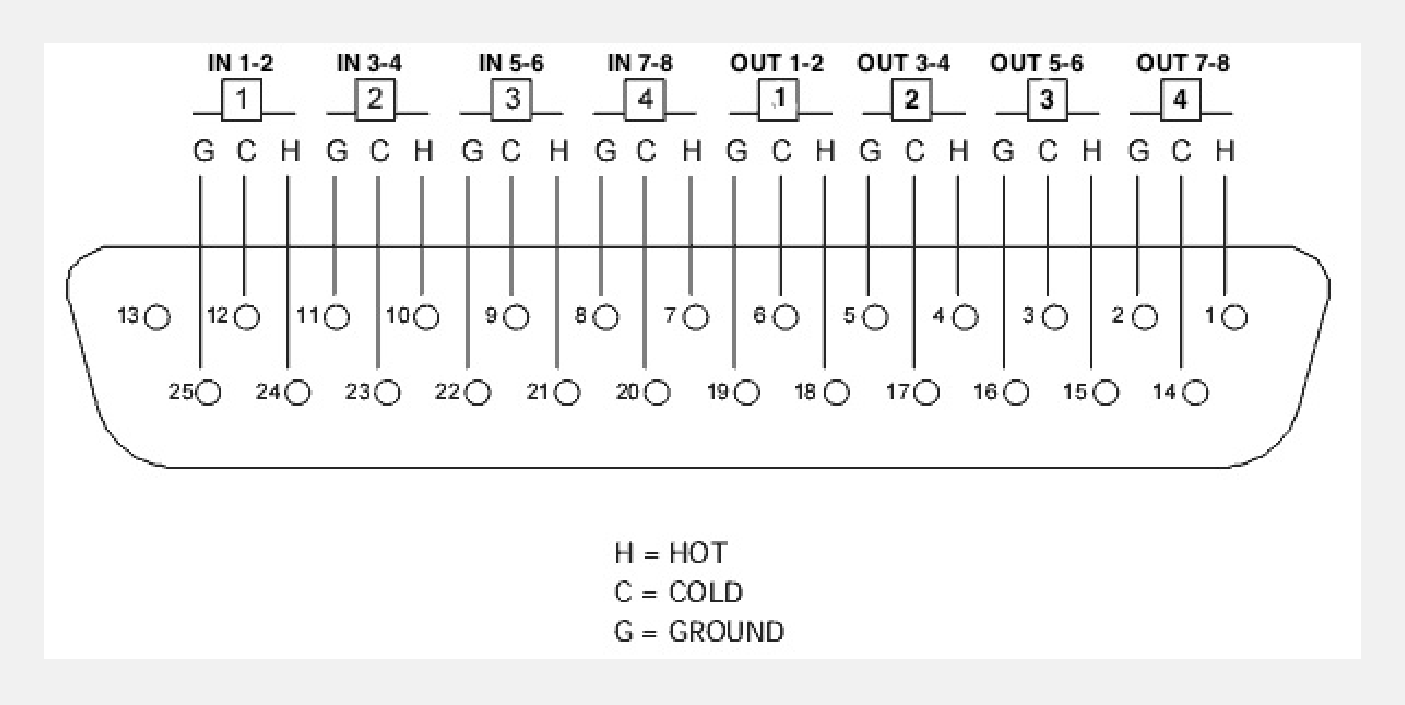

A ORIA usa pinout TASCAM padrão para a saída AES DB25.

Para melhores resultados, use um loom DB25 para oito XLR com pinout TASCAM projetado para sinais AES/EBU de 110 Ω.

Também é possível usar um loom analógico DB25 para oito XLR padrão para fazer o breakout do conector. O breakout pode então ser conectado aos monitores usando cabos XLR AES de 110 Ω.

Entradas ADAT

As duas entradas ópticas TOSLINK podem receber áudio ADAT multicanal de equipamentos como uma interface de áudio externa ou microphone preamp.

Em 44.1 ou 48 kHz, cada entrada óptica pode receber oito canais.

Em 88.2 ou 96 kHz, cada entrada recebe quatro canais usando SMUX.

A ORIA não possui saídas ADAT. Ela pode receber clock por um sinal ADAT de entrada, mas não pode enviar clock a outro dispositivo por ADAT.

Entender digital clocking

Todos os dispositivos em um sistema digital conectado precisam operar a partir do mesmo clock.

Um dispositivo atua como Controller, fornecendo o clock signal. Todos os outros dispositivos operam como Peripherals e se sincronizam a esse sinal.

Esses termos substituem a terminologia tradicional master e slave.

atenção

Apenas um dispositivo deve atuar como clock Controller.

Usar mais de um Controller pode causar clicks, pops ou outros erros de áudio digital.

Usar a ORIA como clock controller

Quando a ORIA for o Controller, envie seu clock signal aos demais equipamentos pelo Word Clock Output.

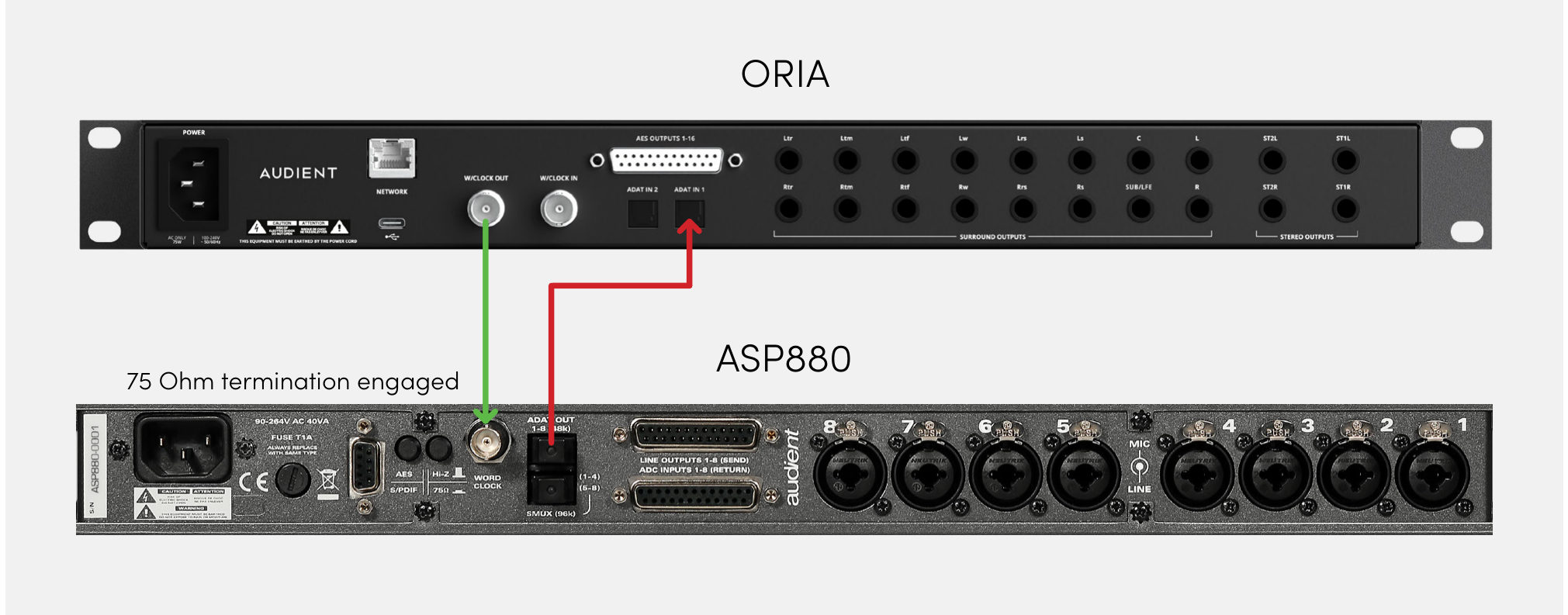

Conectar um dispositivo

1. Conecte o Word Clock Output da ORIA ao Word Clock Input do dispositivo externo usando um cabo BNC word-clock de 75 Ω.
2. Configure o dispositivo externo para receber clock pelo Word Clock Input.
3. Ative 75 Ω termination no dispositivo externo.

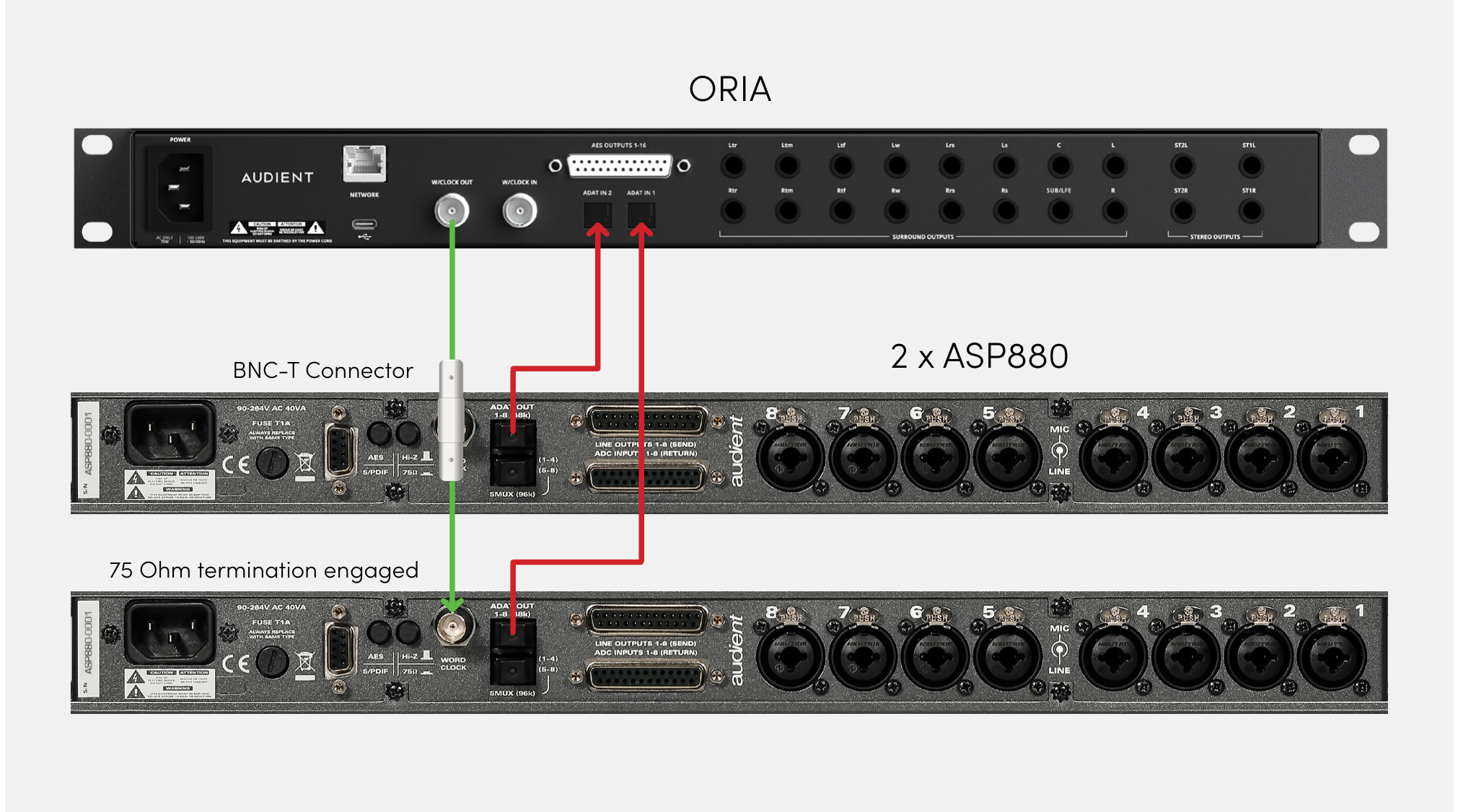

Conectar vários dispositivos

Use BNC T-connectors ao distribuir o clock da ORIA para vários dispositivos.

Somente o último dispositivo da cadeia deve ter 75 Ω termination ativada. A termination deve estar desativada nos dispositivos anteriores.

Consulte a documentação do equipamento externo para seus controles de termination.

Usar a ORIA como clock peripheral

A ORIA pode receber um clock externo por:

• Um sinal ADAT de entrada
• BNC Word Clock Input

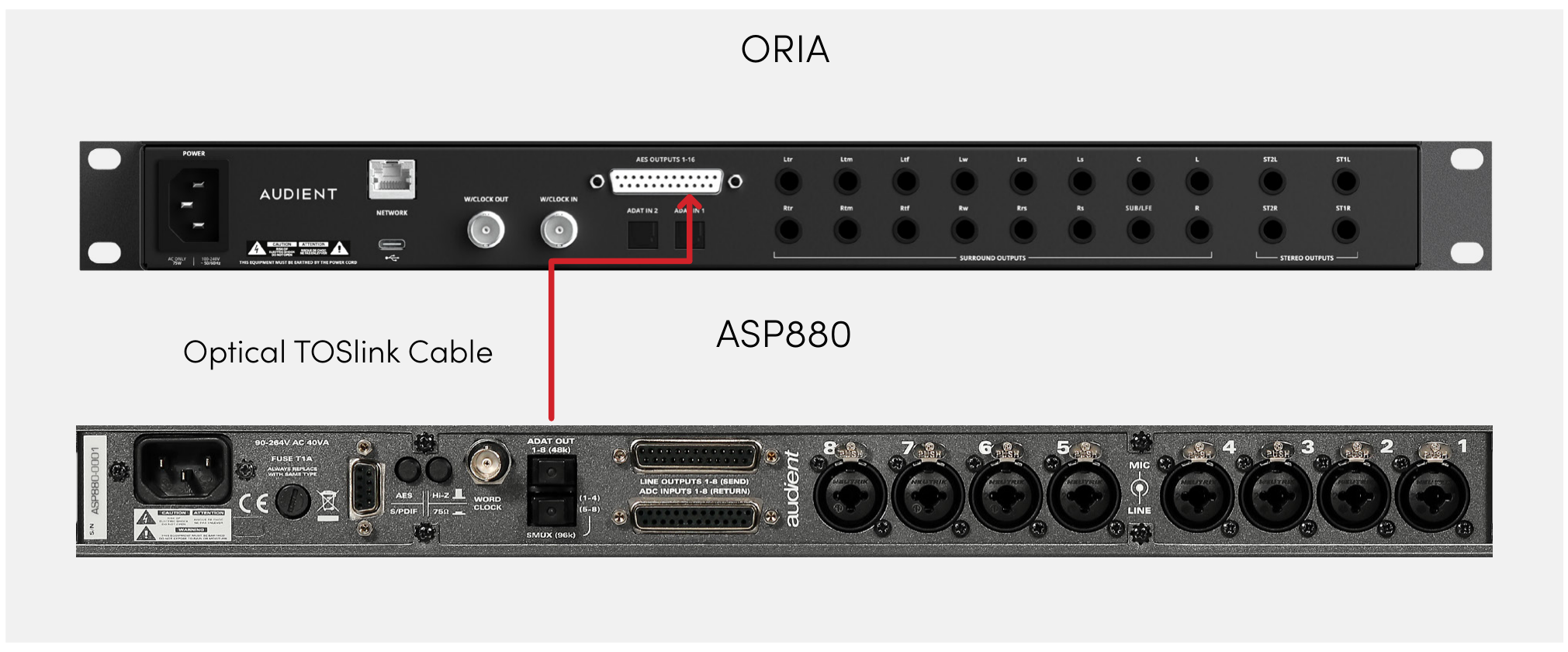

Receber clock por ADAT

1. Conecte a ADAT output do dispositivo externo a uma das ADAT inputs da ORIA.
2. Configure o dispositivo externo para fornecer o system clock.
3. Abra o ORIA Control.
4. Abra o System Panel.
5. Defina Preferred Clock Source como ADAT.
6. Verifique se o clock-source indicator está green.

Como a ORIA não possui saídas ADAT, ela não pode fornecer ADAT clock ao dispositivo externo. Use o BNC Word Clock Output da ORIA quando ela precisar atuar como Controller.

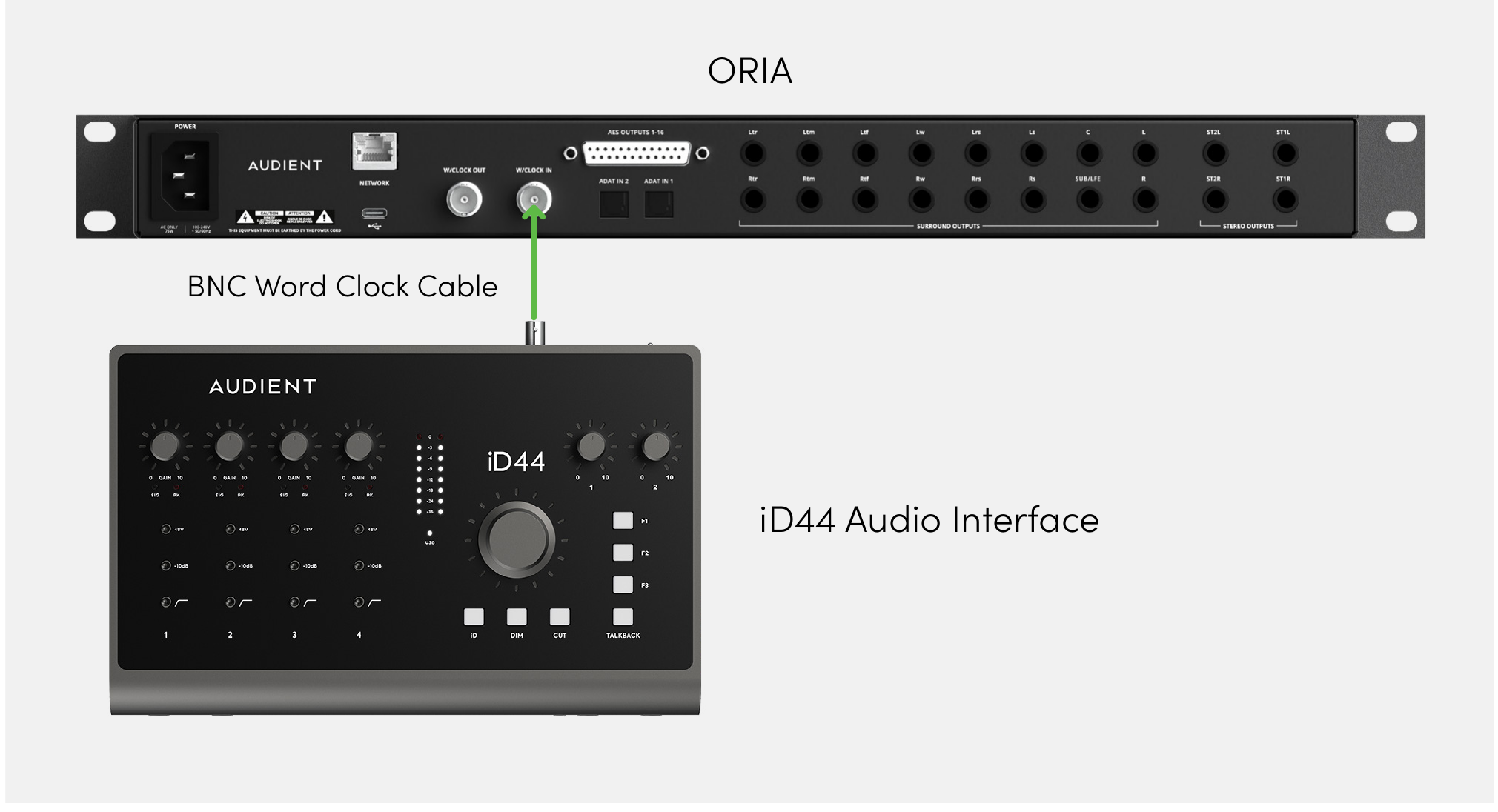

Receber clock por BNC

1. Conecte o Word Clock Output do dispositivo externo ao Word Clock Input da ORIA usando um cabo BNC word-clock de 75 Ω.
2. Configure o dispositivo externo para fornecer o system clock.
3. Abra o ORIA Control.
4. Abra o System Panel.
5. Selecione o BNC Word Clock Input como preferred clock source da ORIA.
6. Verifique se o clock-source indicator está green.

Verificar o clock status

Os clock-source indicators no ORIA Control e na tela Status do painel frontal usam as seguintes cores:

• Green — a ORIA está sincronizada corretamente com a source.
• Amber — há clock signal, mas o sample rate não corresponde ao da ORIA.
• Red — nenhum clock signal foi detectado.

Quando um indicator estiver amber, configure todos os dispositivos conectados para o mesmo sample rate.

Quando um indicator estiver red, verifique se o source device está ligado, se a clock source correta está selecionada e se o cabo está firmemente conectado.

nota

A troca de clock source pelo ORIA Control exige ORIA Control 1.3.4 ou posterior e ORIA firmware 1.1.4 ou posterior.

Próximos passos

Continue em USB and Network Audio para conectar a ORIA por USB ou configurar a placa Dante de network audio opcional.
