デジタル I/O とクロッキング

ORIA はマルチチャンネルオーディオの受信と、AES/EBU 入力を備えたスピーカーへの出力に使用できるデジタルオーディオ接続を備えています。

ORIA を他のデジタルオーディオ機器と接続する場合、正しいクロック構成が不可欠です。

デジタル I/O​

ORIA は次を備えています。

  • 1つの DB25 コネクターから 16 AES 出力チャンネル
  • 2系統の ADAT 光入力

利用できる ADAT 入力チャンネル数はサンプルレートによって異なります。

サンプルレートADAT 入力チャンネル数
44.1 または 48 kHz16
88.2 または 96 kHz8（SMUX 使用）
important

AES 出力とアナログ Surround 出力は同時に使用できません。

AES 出力​

ORIA の DB25 コネクターは、8系統の AES データストリームとして16チャンネルの AES デジタルオーディオを提供します。

8分岐ブレイクアウトの各 XLR 接続で2チャンネルのオーディオを伝送します。

ORIA の AES DB25 出力は標準 TASCAM ピン配列を使用します。

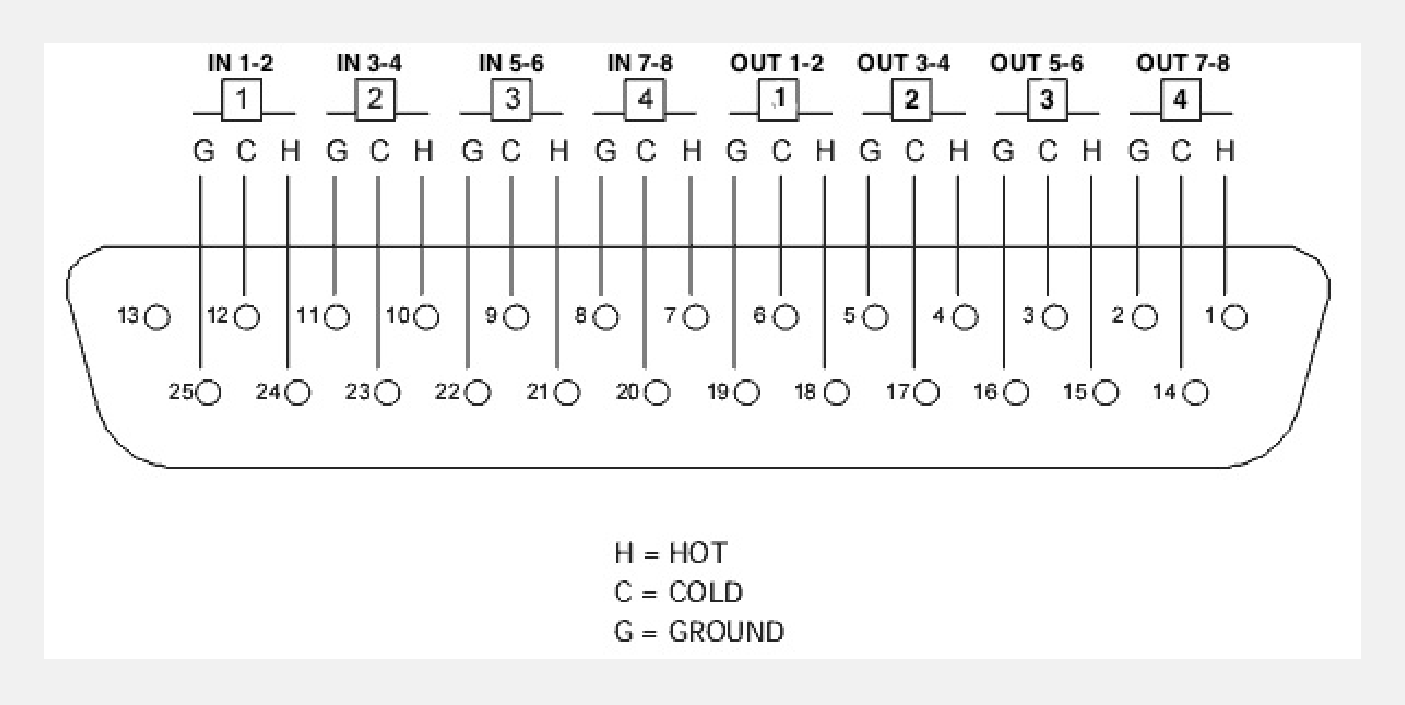

ORIA AES DB25 pinout

最良の結果を得るには、110 Ω AES/EBU 信号用に設計された TASCAM ピン配列の DB25 - 8 XLR ブレイクアウトケーブルを使用してください。

標準のアナログ DB25 - 8 XLR ブレイクアウトケーブルでコネクターを分岐することもできます。その後、110 Ω AES XLR ケーブルを使ってブレイクアウトとモニターを接続できます。

ADAT 入力​

2系統のオプティカル TOSLINK 入力は、外部オーディオインターフェースやマイクプリアンプなどからマルチチャンネル ADAT オーディオを受信できます。

44.1 / 48 kHz では、各オプティカル入力で8 チャンネルを受信できます。

88.2 / 96 kHz では、SMUX を使用して各入力で4 チャンネルを受信します。

ORIA には ADAT 出力がありません。入力される ADAT 信号からクロックを受信できますが、ADAT を通じて別の機器へクロックを送ることはできません。

デジタルクロッキングの基本​

接続されたデジタルシステムのすべてのデバイスは同じクロックで動作する必要があります。

1台のデバイスが Controller としてクロック信号を供給し、その他のデバイスは Peripheral としてその信号に同期します。

これらの用語は従来の master / slave という用語に代わるものです。

警告

クロックコントローラーは1台だけにしてください。

複数の Controller を使用するとクリック、ポップノイズ、その他のデジタルオーディオエラーが発生する可能性があります。

ORIA をクロックコントローラーとして使用する​

ORIA がコントローラーの場合、Word Clock Output を通じて他の機器へクロック信号を送ります。

1台の機器を接続する​

  1. 75 Ω BNC ワードクロックケーブルで ORIA の Word Clock 出力を外部機器の Word Clock 入力へ接続します。
  2. 外部機器を Word Clock 入力からクロックを受信するよう設定します。
  3. 外部機器の 75 Ω 終端を有効にします。

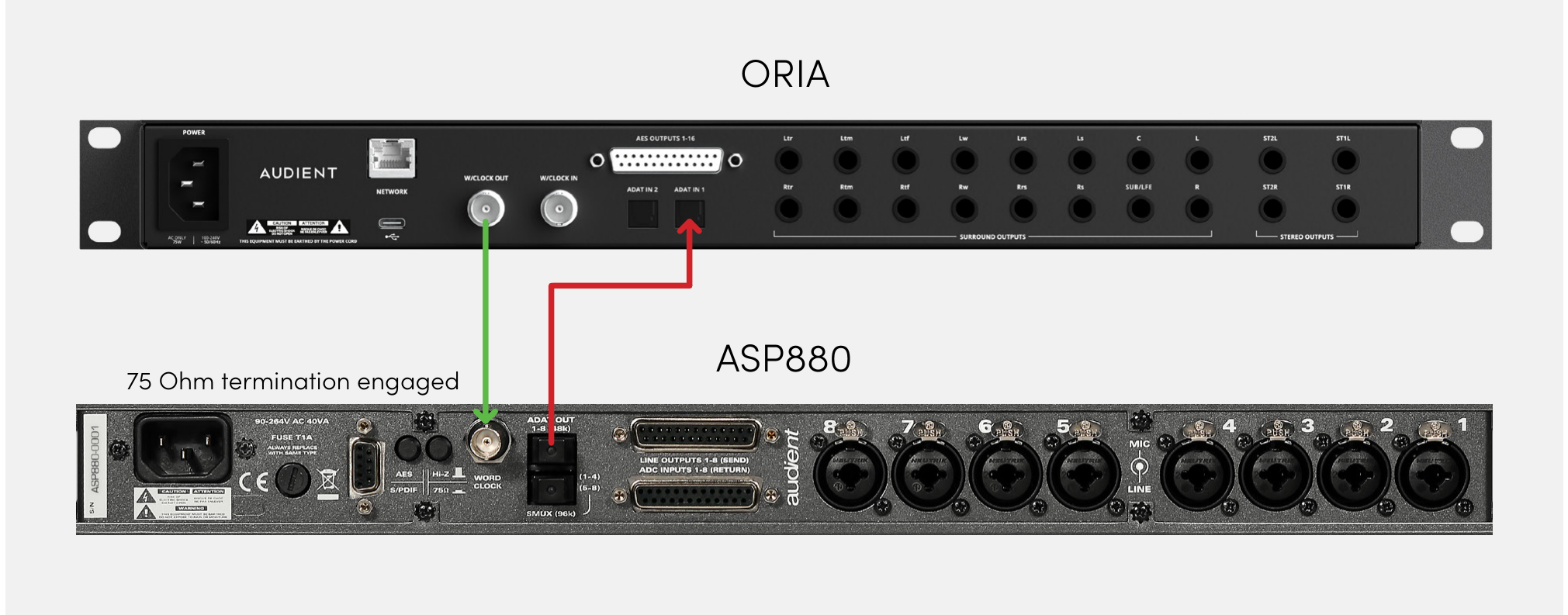

ORIA providing word clock to one external device

複数の機器を接続する​

ORIA のクロックを複数のデバイスへ分配する場合は BNC T コネクターを使用します。

75 Ω 終端はチェーンの最後のデバイスでのみ有効にしてください。それ以前のデバイスでは終端を無効にします。

終端コントロールについては外部機器のドキュメントを参照してください。

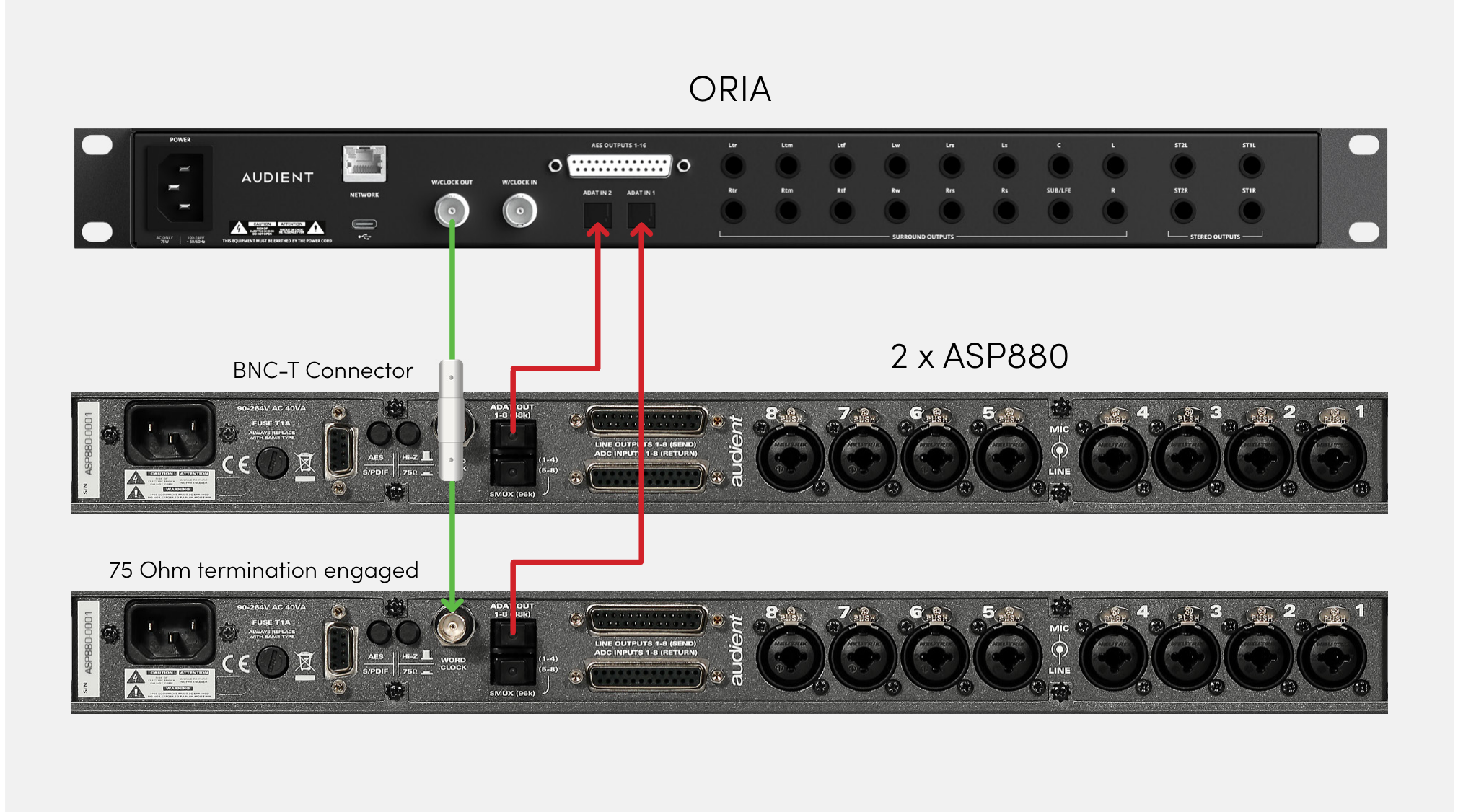

ORIA providing word clock to multiple external devices

ORIA をクロックペリフェラルとして使用する​

ORIA は次の方法で外部クロックを受信できます。

  • 入力される ADAT 信号
  • BNC Word Clock 入力

ADAT 経由でクロックを受信する​

  1. 外部機器の ADAT 出力を ORIA の ADAT 入力のいずれかへ接続します。
  2. 外部機器をシステムクロックの供給元に設定します。
  3. ORIA Control を開きます。
  4. System Panel を開きます。
  5. Preferred Clock Source を ADAT に設定します。
  6. クロックソースインジケーターが緑であることを確認します。

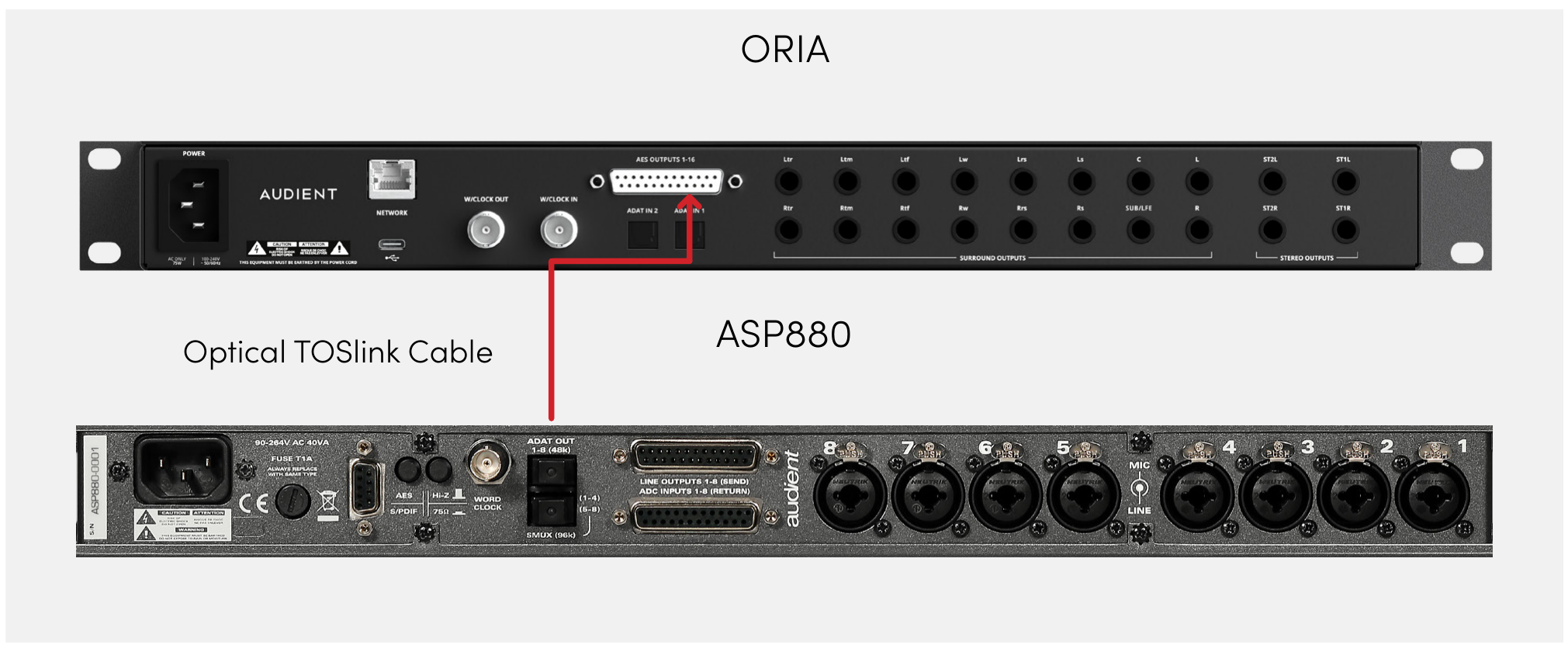

ORIA receiving audio and clock through ADAT

ORIA には ADAT 出力がないため、外部機器へ ADAT クロックを供給できません。ORIA をコントローラーとして使用する必要がある場合は BNC Word Clock 出力を使用してください。

BNC 経由でクロックを受信する​

  1. 75 Ω BNC ワードクロックケーブルで外部機器の Word Clock 出力を ORIA の Word Clock 入力へ接続します。
  2. 外部機器をシステムクロックの供給元に設定します。
  3. ORIA Control を開きます。
  4. System Panel を開きます。
  5. ORIA の優先クロックソースとして BNC Word Clock 入力を選択します。
  6. クロックソースインジケーターが緑であることを確認します。

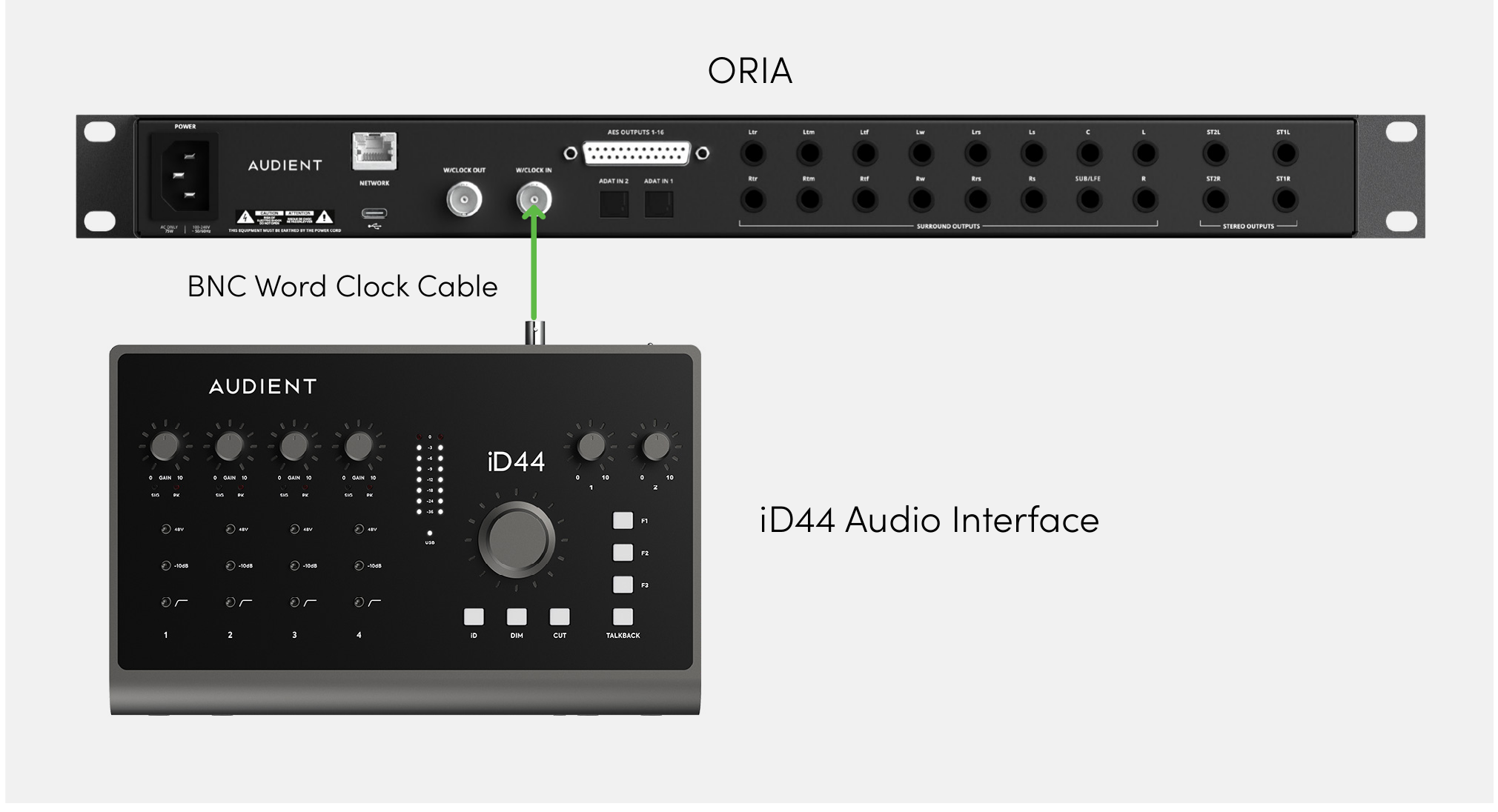

ORIA receiving clock through its BNC Word Clock Input

クロック状態を確認する​

ORIA Control とフロントパネル Status 画面のクロックソースインジケーターは次の色を使用します。

  • 緑 — ORIA はソースへ正常に同期しています。
  • アンバー — クロック信号は存在しますが、サンプルレートが ORIA と一致していません。
  • 赤 — クロック信号を検出していません。

インジケーターがアンバーの場合は、接続されているすべてのデバイスを同じサンプルレートに設定してください。

インジケーターが赤の場合は、ソースデバイスの電源が入っていること、正しいクロックソースが選択されていること、ケーブルが確実に接続されていることを確認してください。

注記

ORIA Control からのクロックソース切り替えには ORIA Control 1.3.4 以降と ORIA ファームウェア 1.1.4 以降が必要です。

次のステップ​

USB で ORIA を接続する方法やオプションの Dante ネットワークオーディオカードの設定については USB とネットワークオーディオ に進みます。
