スピーカーモニタリング

ORIA には、スピーカーレベルの調整、Profile の呼び出し、接続した Dolby Atmos Renderer の操作、モニタリング機能へのアクセスを行うフロントパネルコントロールがあります。

スピーカー音量​

メインスピーカー出力を選択するには Volume ボタンを押し、Control Wheel を回して有効スピーカー構成の リスニングレベルを調整します。

メインスピーカー出力をミュート / ミュート解除するには:

  1. メインスピーカー出力を選択します。
  2. Control Wheel を長押しします。

メインスピーカー出力がミュートされている間、Volume ボタン LED は白く点滅します。

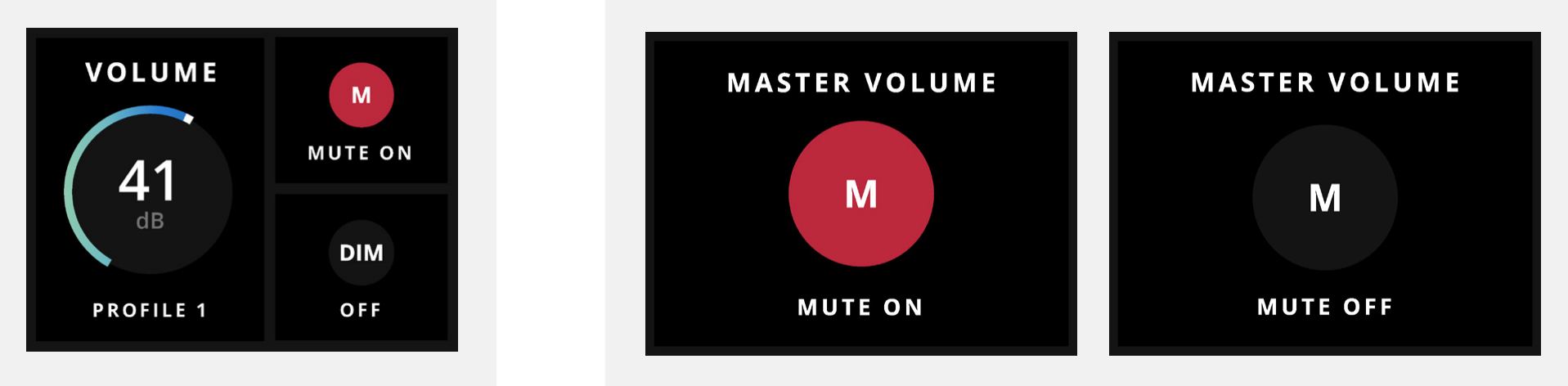

Adjusting and muting ORIA’s main speaker outputs

Profile を選択する​

Profile ボタンを短く押すと、Favourite に割り当てられた4つの Profile を順番に切り替えます。

ORIA に保存されている別の Profile を選択するには:

  1. Profile ボタンを長押しします。
  2. Control Wheel を回して完全な Profile リスト を移動します。
  3. Control Wheel を押して ハイライト表示された Profile を選択します。

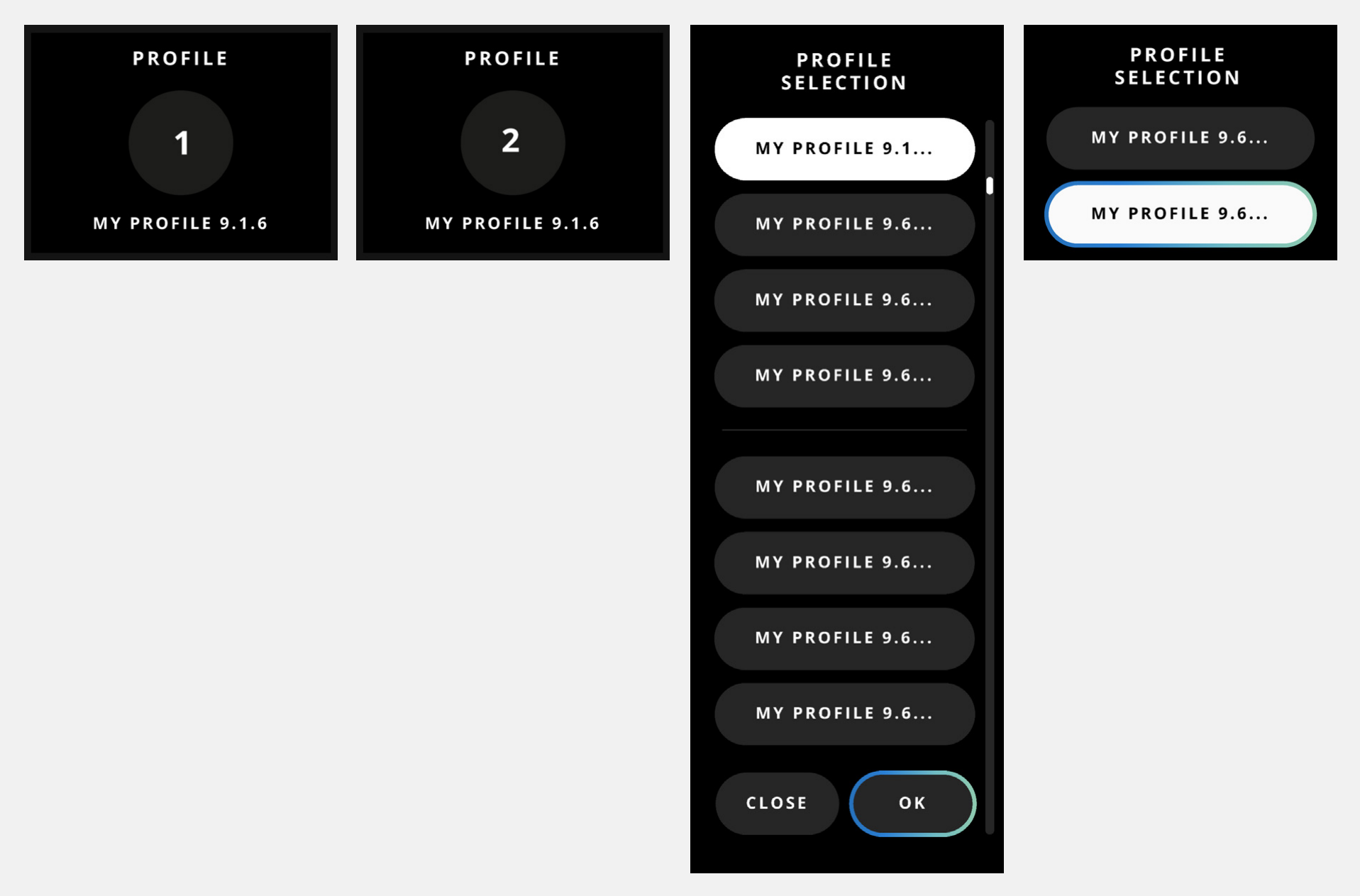

Selecting favourite and stored Profiles from ORIA’s front panel

有効 Profile により、現在使用するスピーカー構成、キャリブレーション、reference リスニングレベルが決まります。

Dolby Renderer のダウンミックス コントロール​

ORIA の Down Mix ボタンで、接続した Dolby Atmos Renderer が使用する ダウンミックスフォーマットを操作できます。

このコントロールを使用する前に、ORIA Control で必要な Renderer Target を選択してください。

ダウンミックスフォーマットを切り替える​

Down Mix ボタンを押すと、接続されている Renderer で設定された ダウンミックスフォーマットを順番に切り替えます。

利用できるフォーマットには次が含まれる場合があります。

  • Mono
  • Stereo
  • 5.1
  • 7.1
  • 7.1.4
  • 9.1.6

Down Mix ボタンを長押しすると、利用可能なフォーマットのリスト が開きます。Control Wheel を回してフォーマットをハイライト表示 し、押して選択します。

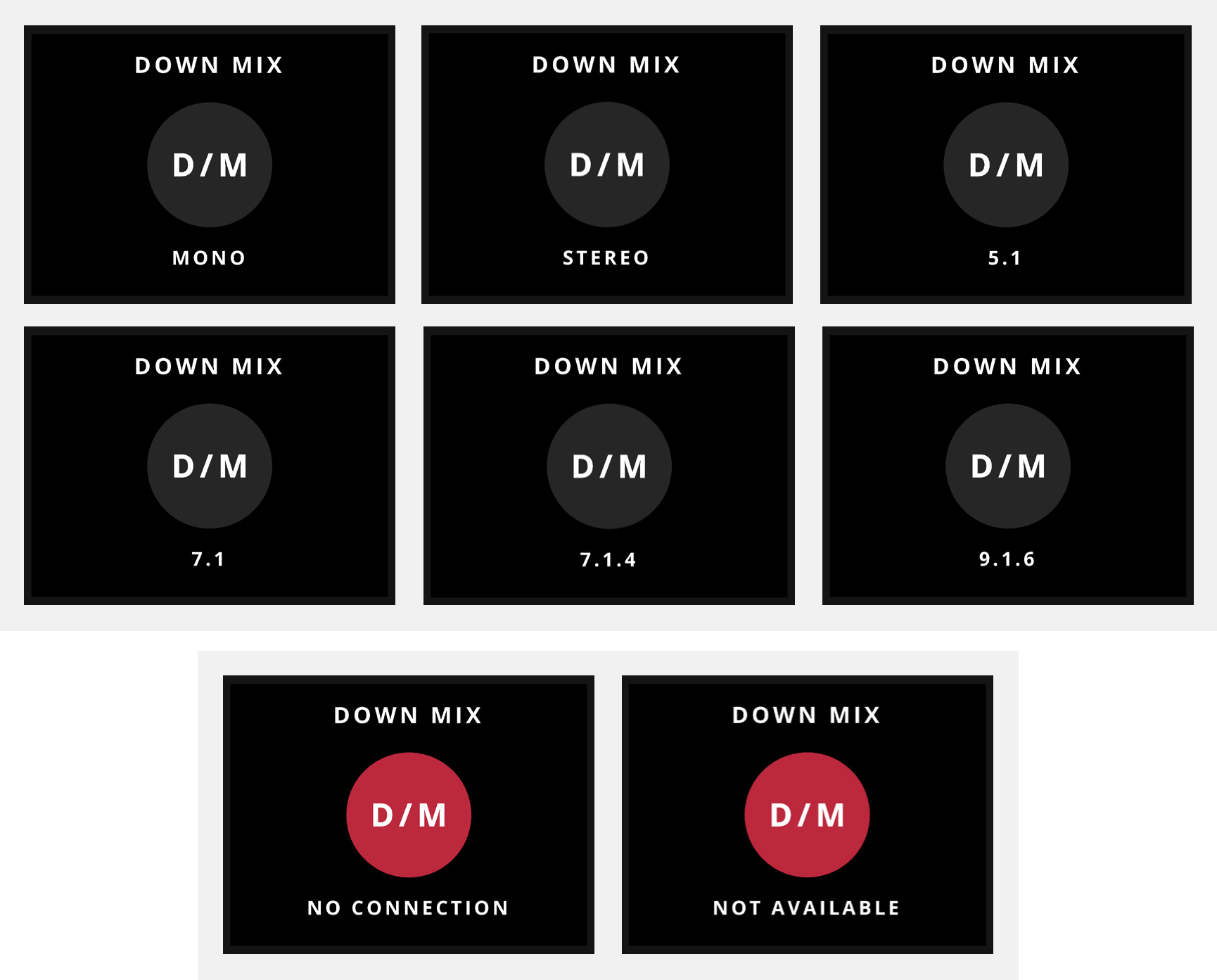

Selecting a Dolby Renderer のダウンミックス format from ORIA

選択した Renderer と ORIA が通信できない場合、Motion UI に No Connection または Not Available と表示されます。

設定手順は How to link the Downmix button to a Renderer を参照してください。

Function ボタン​

フロントパネルの Function Button を押すと、現在割り当てられている機能を実行します。

割り当ては ORIA Settings または ORIA Control から変更できます。

Function Button の割り当てはシステム全体 で、個別の Profile の一部として保存されません。

DIM​

DIM は一時的にメインスピーカーレベルを下げます。

減衰量は ORIA Control のシステムパネルで設定します。

Mute​

Mute は有効スピーカー出力をすべて消音します。

Talkback​

Talkback は割り当てられた Talkback 機能を ON/OFF します。

Mono​

Mono は モノ互換性 を確認するため左 / 右チャンネルを合成します。

サラウンド / イマーシブスピーカー構成のすべてのチャンネルを合成するわけではありません。

極性​

極性は 左チャンネルの極性を反転し、右チャンネルと合成します。

これにより センターに定位したコンテンツが抑制され、ステレオ差分情報を試聴できます。

Return to Reference​

Return to Reference は、ORIA のメインスピーカー音量を有効 Profile に保存された 基準レベルへ戻します。

たとえば有効 Profile の 基準レベルが -20 dB で、ORIA が現在 -15 dB に設定されている場合、Function Button を押すとスピーカーレベルが -20 dB に戻ります。

ORIA が保存された 基準レベルで動作している間、Function Button は点灯したままになります。

入力ソース​

入力ソース は ORIA で現在モニタリングしているソースを変更します。

利用可能なソースには USB、ADAT、Dante、ORIA ソフトウェアミキサー出力が含まれる場合があります。

注記

入力ソースの割り当て には ORIA ファームウェア 1.1.0 以降が必要です。

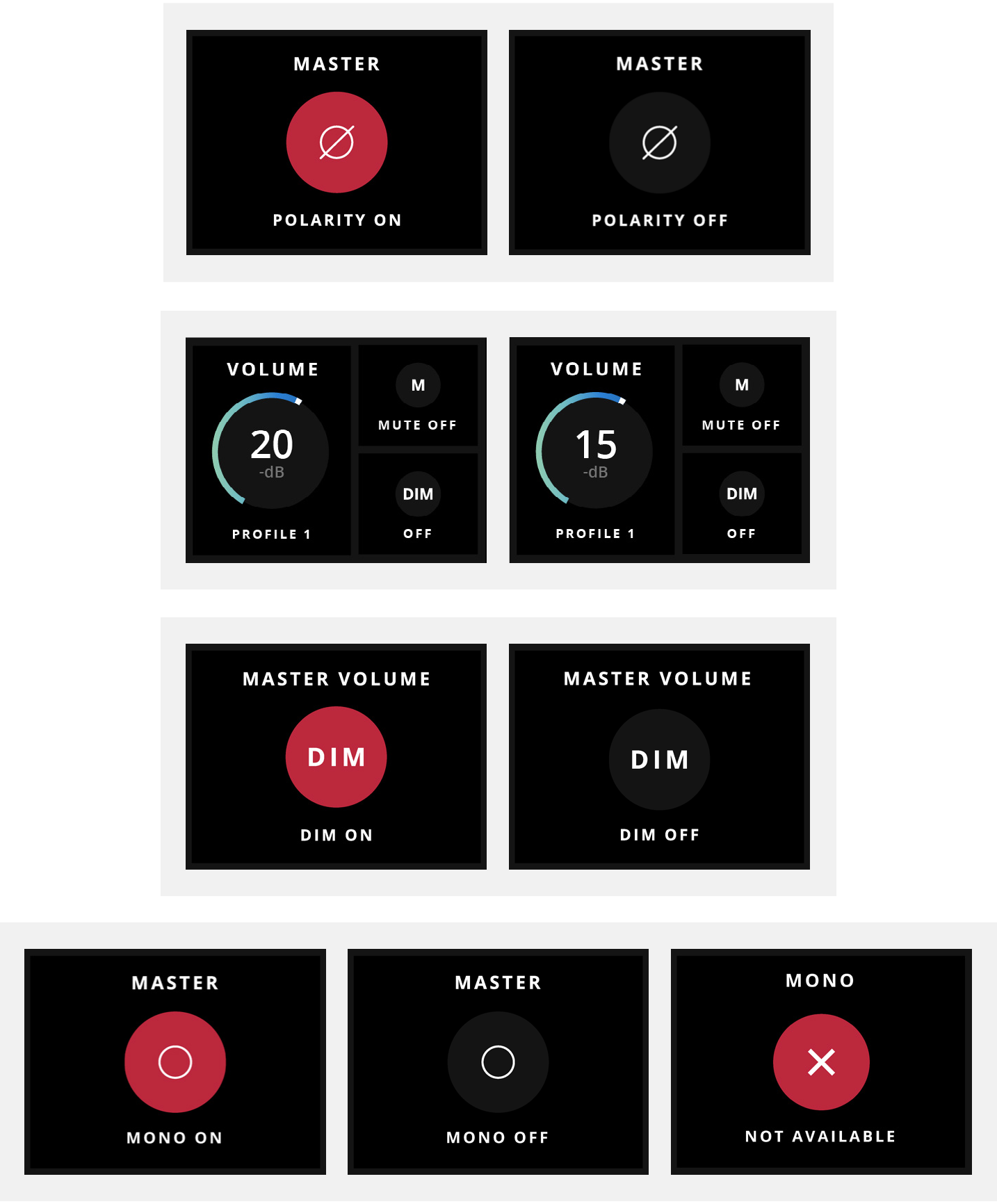

ORIA Function Button monitoring states

次のステップ​

ORIA の2系統の独立ヘッドホン出力を操作するには ヘッドホンモニタリング に進みます。
