MONITORING
Monitoração e controles de hardware

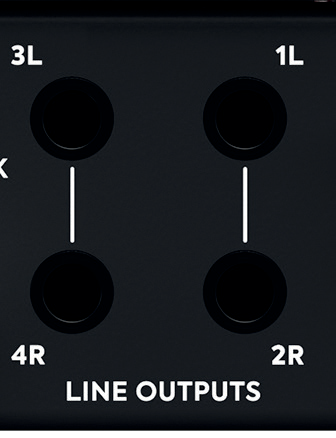

Saídas de linha
As quatro saídas de linha balanceadas TRS do painel traseiro são alimentadas por DACs de alta qualidade e usam uma impedance-balanced output topology derivada do console ASP8024-HE. Elas podem alimentar os monitores Main/Alternative e até quatro caminhos mono ou dois stereo hardware processing paths configurados no iD mixer.
Use cabos balanceados para reduzir ruído. Evite conexões TS ou RCA não balanceadas sempre que possível.

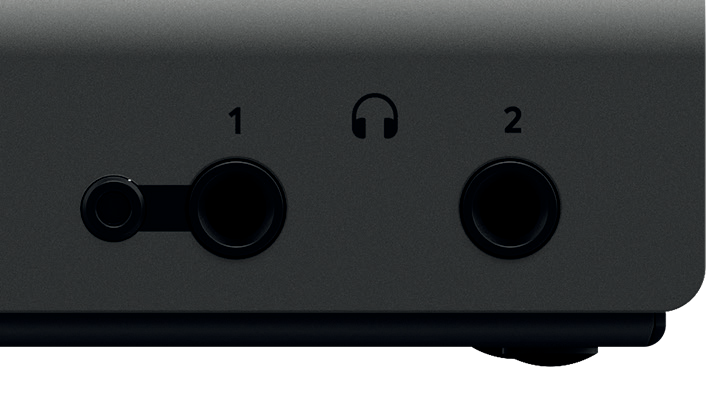

Saídas para fones de ouvido
Os dois amplificadores independentes de fones de alta corrente recebem sinal de DACs separados.
- Headphone 1: disponível simultaneamente nos conectores frontais de 6.35mm / 3.5mm. É possível conectar dois fones ao mesmo tempo; ambos recebem o mesmo sinal.
- Headphone 2: disponível em um conector dedicado de 6.35mm.
Ambos podem ser usados para mix checking ou Cue mixes de artistas separadas e foram projetados para ampla faixa de impedâncias de fones.
Monitor controller
O encoder principal fornece controle estéreo de nível com left/right matched. Os botões dedicados Dim / Cut permanecem sempre disponíveis e outras funções de monitor podem ser atribuídas às três F-keys programáveis.
Funções disponíveis:
- Main volume
- ALT speaker switching com trim programável
- Dim com attenuation configurável
- Cut
- Mono sum
- Polarity reverse para verificação Mid/Side
- Talkback
Usar Polarity reverse com Mono permite sum-and-difference listening para verificar mono compatibility e conteúdo estéreo.
iD button e ScrollControl
Pressione iD para usar o encoder principal como roda de rolagem do computador. Posicione o ponteiro sobre um plug-in parameter, fader ou outro controle rolável e gire o encoder. O comportamento e sensibilidade dependem da DAW / plug-in e dos ajustes de scroll do computador.

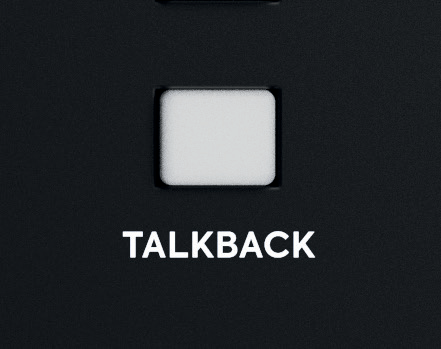

Talkback
Talkback pode usar qualquer uma das quatro entradas analógicas, qualquer entrada digital disponível ou outro dispositivo de áudio conectado ao computador, como microfone interno/USB. Quando Talkback está ativo, a fonte selecionada é enviada aos performers pelas Cue mixes atribuídas.
Usar outro microfone do computador mantém as entradas do iD44 disponíveis para gravação. Source e routing detalhados são configurados no System Panel.
Hardware metering e status
O medidor de hardware de 8 segmentos mostra o nível de reprodução do iD Mixer. Use os medidores da DAW para avaliar os níveis de entrada durante a gravação.
O USB status LED permanece aceso enquanto a comunicação com o computador estiver estável. Se apagar durante o uso, verifique conexões USB e alimentação.

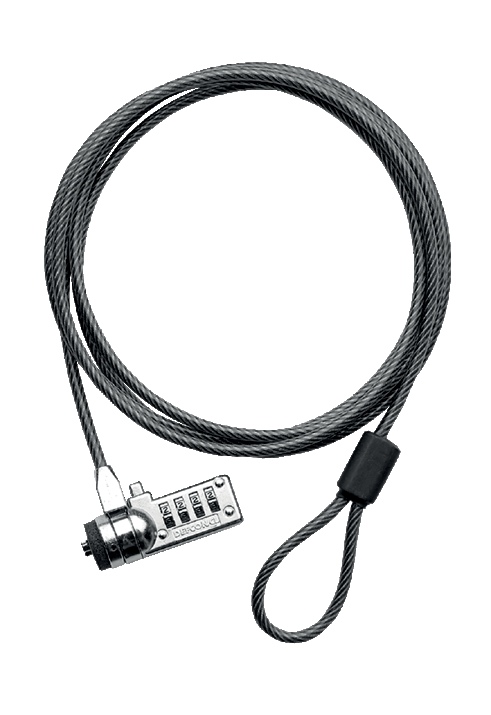

Kensington lock
Há um Kensington security slot para uso em instalações públicas, educacionais ou compartilhadas.
