모니터링
모니터링 및 하드웨어 컨트롤

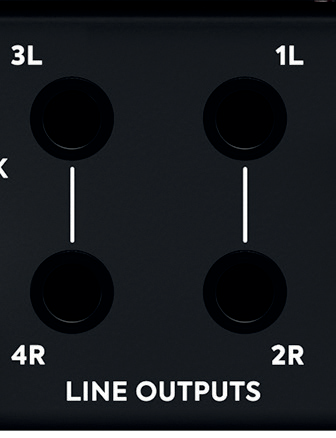

라인 출력
후면 패널의 밸런스 TRS 라인 출력 4개는 고품질 DAC에서 신호를 받으며 ASP8024-HE 콘솔에서 파생된 임피던스 밸런스 출력 토폴로지를 사용합니다. Main 및 Alt 모니터에 연결하거나 iD Mixer에서 설정한 최대 4개 모노/2개 스테레오 하드웨어 프로세싱 경로에 사용할 수 있습니다.
노이즈를 최소화하려면 밸런스 케이블 사용을 권장합니다. 가능하면 언밸런스 TS 또는 RCA 연결은 피하십시오.

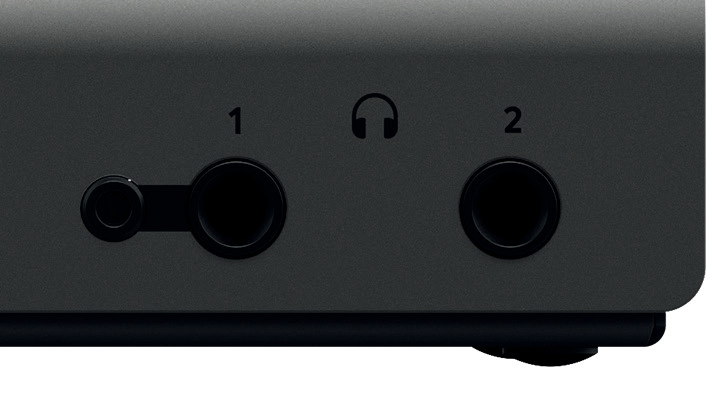

헤드폰 출력
독립적인 고전류 헤드폰 앰프 2개는 각각 별도의 DAC에서 신호를 받습니다.
- Headphone 1: 전면 패널의 6.35mm 및 3.5mm 소켓에서 동시에 사용할 수 있습니다. 두 헤드폰을 동시에 연결할 수 있으며 동일한 신호를 전달합니다.
- Headphone 2: 별도의 6.35mm 소켓에서 사용할 수 있습니다.
두 출력 모두 믹스 확인이나 별도의 연주자 Cue Mix에 사용할 수 있으며 다양한 헤드폰 임피던스를 구동하도록 설계되었습니다.
모니터 컨트롤러
메인 인코더는 좌우가 매칭된 스테레오 레벨 컨트롤을 제공합니다. 전용 Dim 및 Cut 버튼은 항상 사용할 수 있으며, 프로그래밍 가능한 F 키 3개에는 다른 모니터링 기능을 할당할 수 있습니다.
사용 가능한 기능은 다음과 같습니다:
- Main 볼륨
- 프로그래밍 가능한 Trim을 포함한 ALT 스피커 전환
- 프로그래밍 가능한 감쇄량을 포함한 Dim
- Cut
- Mono 합산
- Mid/Side 확인용 Polarity Reverse
- Talkback
Polarity Reverse와 Mono를 함께 사용하면 모노 호환성을 확인하고 스테레오 정보를 분석하기 위한 합/차 신호 청취가 가능합니다.
iD 버튼과 ScrollControl
iD를 눌러 메인 인코더를 컴퓨터 스크롤 휠처럼 사용합니다. 플러그인 파라미터, 페이더 또는 기타 스크롤 가능한 컨트롤 위에 포인터를 놓고 인코더를 돌리십시오. 동작과 감도는 DAW 또는 플러그인 및 컴퓨터의 스크롤 설정에 따라 달라집니다.

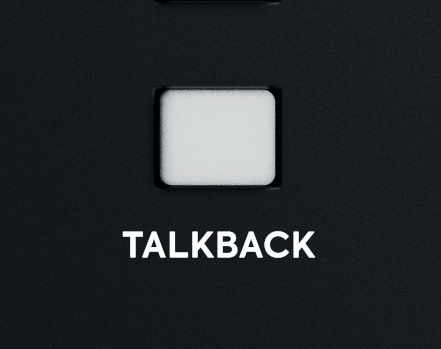

Talkback
Talkback은 4개 아날로그 입력, 모든 디지털 입력 또는 내장 마이크나 USB 마이크처럼 컴퓨터에 연결된 다른 오디오 장치를 사용할 수 있습니다. Talkback이 활성화되면 선택한 소스가 지정된 Cue Mix를 통해 연주자에게 전달됩니다.
별도의 컴퓨터 마이크를 사용하면 iD44 입력을 녹음용으로 확보할 수 있습니다. 자세한 소스 및 라우팅 컨트롤은 System Panel에서 설정합니다.
하드웨어 미터링 및 상태
8세그먼트 하드웨어 미터는 iD Mixer의 재생 레벨을 표시합니다. 녹음 입력 레벨을 판단할 때는 DAW 미터링을 사용하십시오.
컴퓨터와 안정적으로 통신하는 동안 USB 상태 LED가 계속 켜져 있습니다. 사용 중 LED가 꺼지면 USB 및 전원 연결을 확인하십시오.

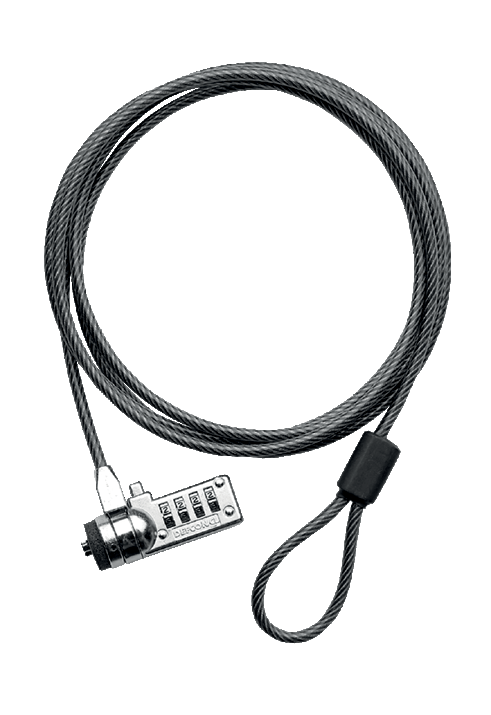

Kensington 잠금 장치
공공 장소, 교육 시설 또는 공유 환경에서 사용할 수 있도록 Kensington 보안 슬롯이 제공됩니다.
