레퍼런스
사양 및 크기
마이크 프리앰프
측정에는 ADC 신호 경로가 포함됩니다.
| 사양 | 값 |
|---|---|
| 마이크 게인 | 0–+60 dB |
| 라인 게인 | −10–+50 dB |
| 팬텀 파워 | 12 V DC 전원 공급 장치 사용 시 채널당 48 V ±4 V, 10 mA |
| 마이크 EIN | −126.0 dBu |
| CMRR | 1 kHz에서 80 dB 초과 |
| 최대 입력 레벨 | +18 dBu, Pad 사용 시 +28 dBu |
| 마이크 입력 임피던스 | 3 kΩ 밸런스 |
| 라인 입력 임피던스 | 10 kΩ 밸런스 |
| 주파수 응답 | ±0.5 dB, 10 Hz–65 kHz |
| 크로스토크 | 1 kHz 및 10 kHz에서 −90 dBu 미만 |
| THD+N @ 0 dBu, 1 kHz | 0.003% 미만, −96 dBu |
| SNR | 96 dB |
악기 입력
| 사양 | 값 |
|---|---|
| 게인 | 0–60 dB |
| 최대 입력 레벨 | +10 dBu |
| 입력 임피던스 | 1 MΩ 언밸런스 |
| 주파수 응답 | ±0.5 dB, 10 Hz–50 kHz |
| THD+N @ 0 dBu, 1 kHz | 0.3% 미만 |
| SNR | 95 dB A-weighted |
Analogue-to-digital 컨버터, 채널 1 및 2
AES-17에 따라 Insert Return을 통해 측정했습니다.
| 사양 | 값 |
|---|---|
| 최대 입력/디지털 기준 | +18 dBu = 0 dBFS |
| 입력 임피던스 | 10 kΩ 초과, 밸런스 |
| 주파수 응답 | ±0.5 dB, 10 Hz–Fs/2 |
| 크로스토크 | 1 kHz 및 10 kHz에서 −115 dBu |
| THD+N @ −1 dBFS, 1 kHz | 0.0003% 미만, −112 dB |
| 다이내믹 레인지 | 120 dB A-weighted |
Digital-to-analogue 컨버터, 라인 출력 1 및 2
| 사양 | 값 |
|---|---|
| 최대 레벨/디지털 기준 | +18 dBu = 0 dBFS |
| 출력 임피던스 | 100 Ω 미만 |
| 주파수 응답 | ±0.5 dB, 10 Hz–Fs/2 |
| 크로스토크 | 1 kHz 및 10 kHz에서 −118 dBu 미만 |
| THD+N @ −1 dBFS, 1 kHz | 0.0006% 미만, −104 dB |
| 다이내믹 레인지 | 124 dB unweighted, 126 dB A-weighted |
헤드폰 출력
| 사양 | 값 |
|---|---|
| 최대 출력/디지털 기준 | +14 dBu = 0 dBFS |
| 출력 임피던스 | 50 Ω 미만, 언밸런스 |
| 주파수 응답 | ±0.5 dB, 10 Hz–Fs/2 |
| 크로스토크 | 1 kHz 및 10 kHz에서 −110 dBu 미만 |
| THD+N @ −1 dBFS, 1 kHz | 0.0008% 미만, −103 dB |
| 다이내믹 레인지 | 121 dB unweighted, 124 dB A-weighted |
| 30 Ω 부하 | +7.5 dBu, 225 mW, 0.003% THD+N |
| 60 Ω 부하 | +10.2 dBu, 210 mW, 0.002% THD+N |
| 600 Ω 부하 | +14.2 dBu, 54 mW, 0.001% THD+N |
USB 및 DSP Mixer
| 사양 | 값 |
|---|---|
| USB | USB Type-C를 통한 USB 2.0 High Speed |
| 입력 | 20개: 아날로그 4개 및 디지털 16개 |
| 출력 | 24개: 아날로그 8개 및 디지털 16개 |
| 동봉 케이블 | 1.5 m USB-C to USB-C |
| 44.1 kHz DSP Round-trip 레이턴시 | 0.677 ms |
| 48 kHz DSP Round-trip 레이턴시 | 0.625 ms |
| 88.2 kHz DSP Round-trip 레이턴시 | 0.354 ms |
| 96 kHz DSP Round-trip 레이턴시 | 0.323 ms |
디지털 입력 형식
| 형식 | 샘플 레이트 및 채널 수 |
|---|---|
| ADAT | 44.1/48 kHz에서 총 16채널 |
| ADAT SMUX | 88.2/96 kHz에서 총 8채널 |
| 광 S/PDIF | 44.1–96 kHz에서 광 포트당 스테레오 |

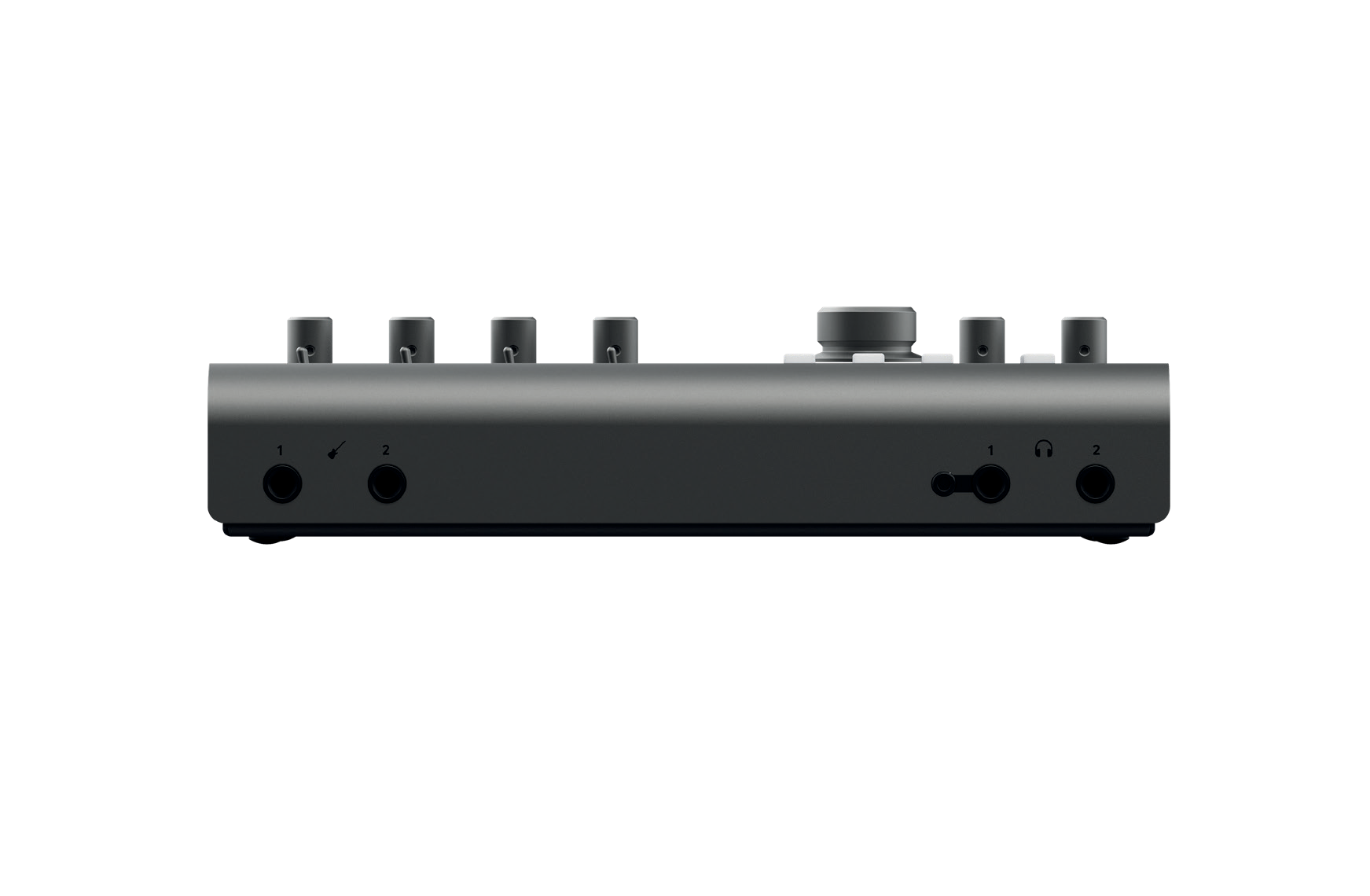

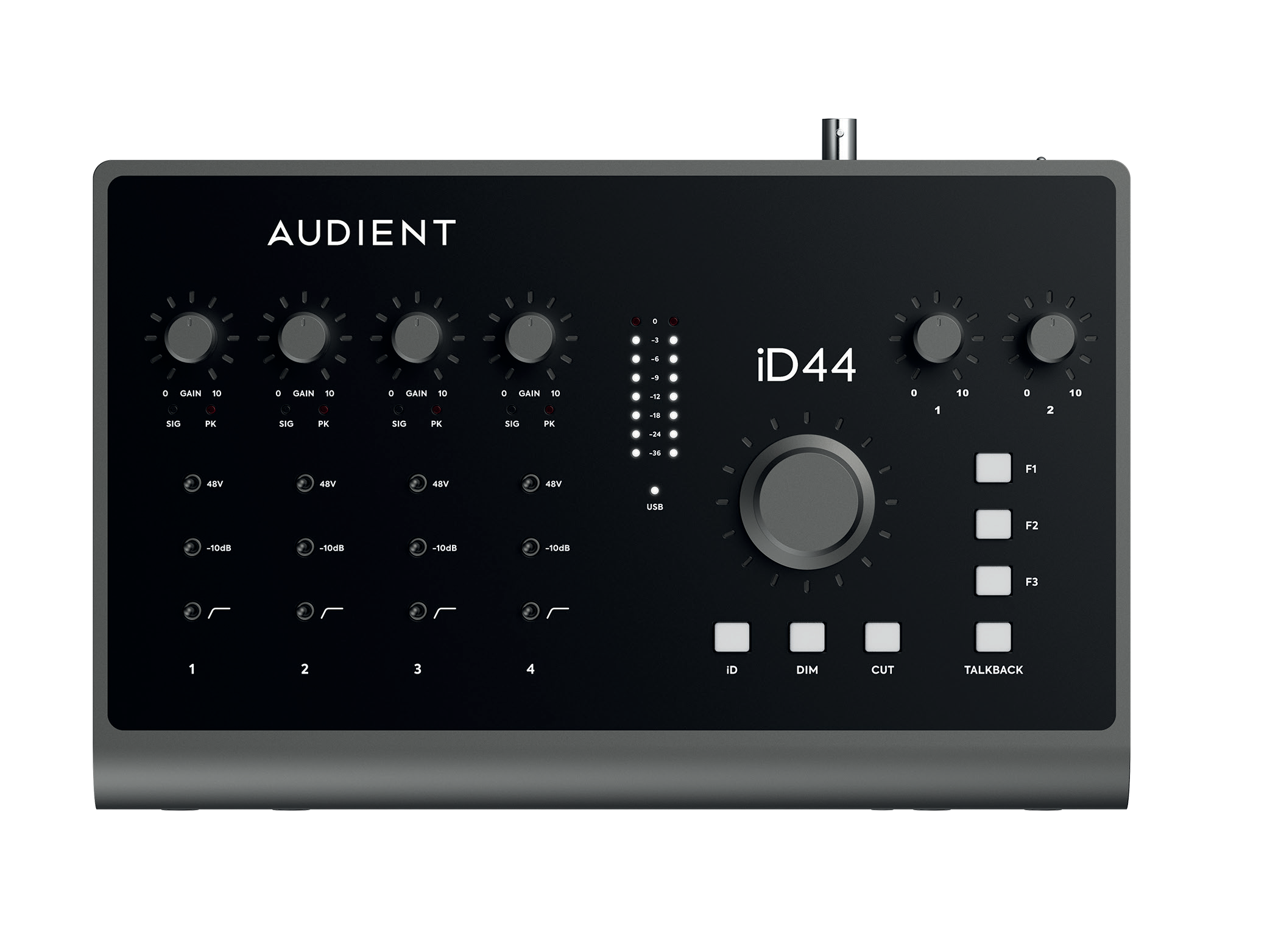

크기
- 너비: 276 mm
- 깊이: 본체 174 mm / 매뉴얼 도면 기준 전체 191 mm
- 높이: 본체 51 mm / 컨트롤 포함 69 mm
