입력 및 인서트
마이크/라인 입력

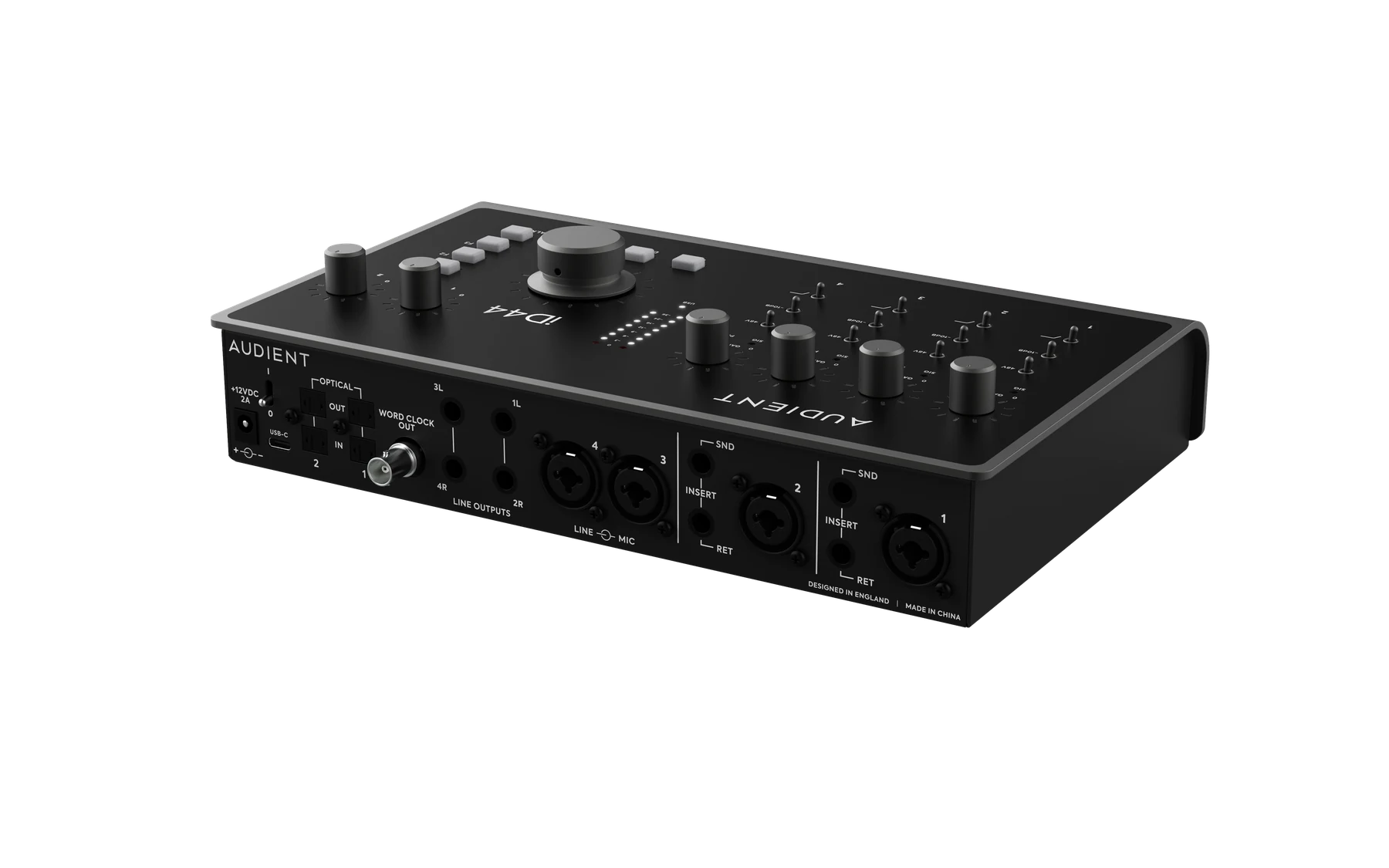

iD44 MKII에는 Audient Console Mic Preamp에 연결된 후면 패널 XLR/TRS 콤보 입력이 4개 있습니다.
사용 방법:
- 마이크 레벨 소스에는 XLR을 사용합니다.
- 밸런스 라인 레벨 소스에는 ¼-inch TRS를 사용합니다.
마이크 프리앰프는 0–+60 dB 게인을 제공합니다. 라인 입력 게인 범위는 −10–+50 dB입니다.

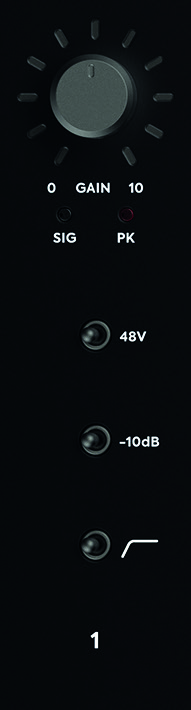

각 채널은 다음 기능을 제공합니다:
- +48 V 팬텀 파워
- −10 dB Pad
- 100 Hz 하이패스 필터
- Signal/Peak 표시
팬텀 파워
연결된 마이크에 팬텀 파워가 필요한 경우에만 +48 V를 활성화하십시오. 각 채널은 48 V ±4 V, 최대 10 mA를 제공합니다.
팬텀 파워를 활성화하기 전에 마이크 문서를 확인하십시오.
Pad
추가 헤드룸이 필요하면 −10 dB를 눌러 입력을 감쇄합니다.
하이패스 필터
각 아날로그 입력에는 100 Hz 하이패스 필터가 있으며, 2차 필터로 12 dB/octave 기울기를 제공합니다.
악기 입력

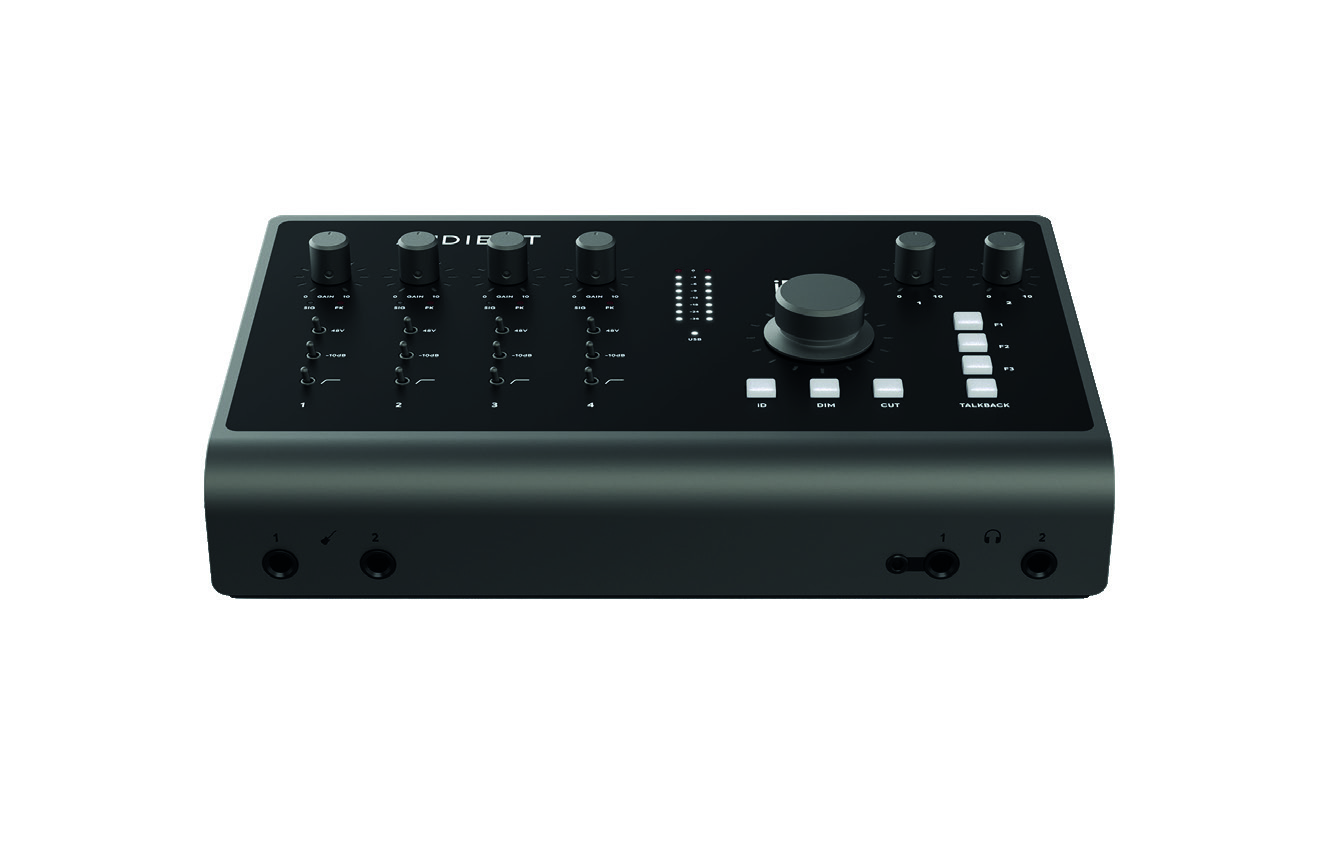

iD44 MKII에는 전면 패널 JFET 악기 입력이 2개 있습니다:
- DI 1 → 입력 채널 1
- DI 2 → 입력 채널 2
¼-inch TS 플러그를 연결하면 해당 채널이 전면 악기 입력으로 전환됩니다. 채널 Pad와 하이패스 필터는 계속 사용할 수 있습니다.

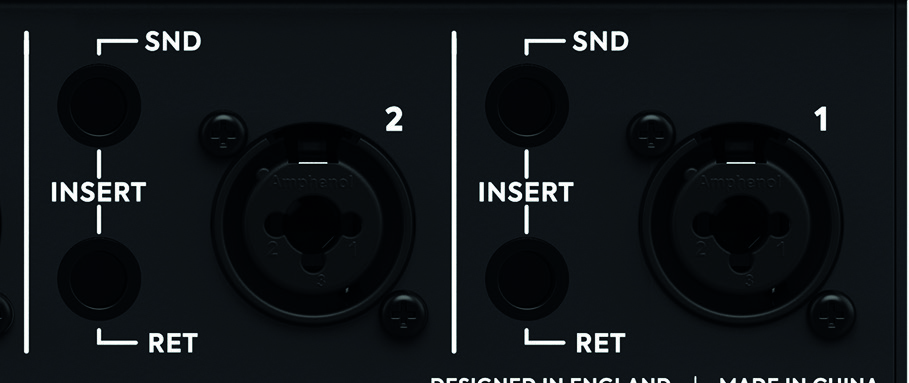

인서트

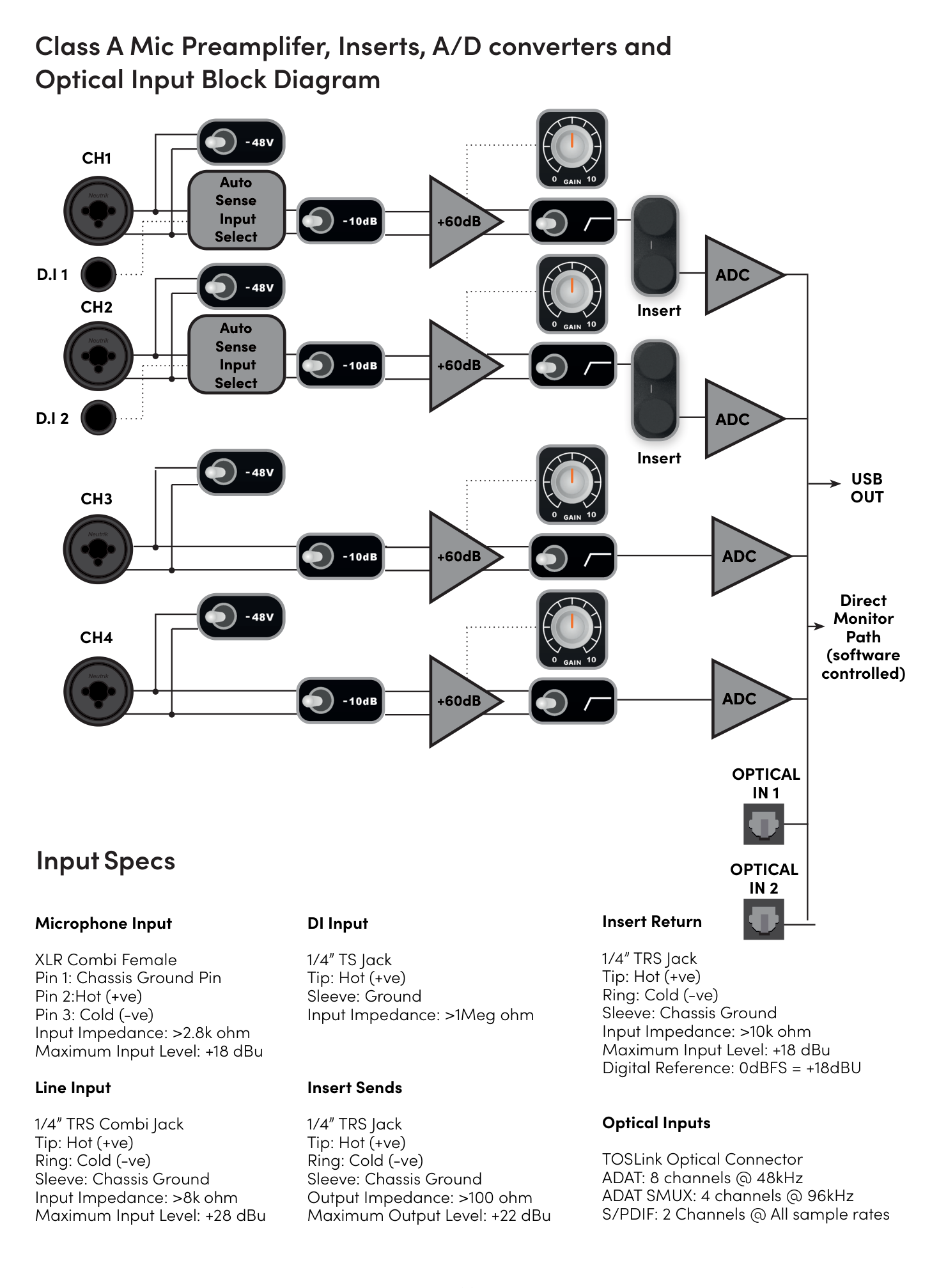

입력 채널 1과 2에는 A/D 컨버터 이전에 아날로그 Insert Send 및 Return 연결이 있습니다.
각 인서트는 다음을 사용합니다:
- 임피던스 밸런스 Send
- 전자식 밸런스 Return
Normalled 동작
인서트는 Half-Normalled 방식입니다.
아무것도 연결하지 않으면 신호가 프리앰프에서 ADC로 내부 전달됩니다. Insert Return에 케이블을 연결하면 일반 내부 경로가 끊깁니다. Insert Send만 연결하면 일반 경로를 끊지 않고 프리앰프 신호를 다른 장치로 보낼 수 있습니다.
녹음 중 외부 프로세싱 사용
- iD44 MKII Insert Send를 외부 프로세서의 입력에 연결합니다.
- 프로세서 출력을 해당 Insert Return에 연결합니다.
처리된 신호는 이후 iD44 MKII A/D 컨버터로 전달됩니다.
내장 프리앰프 우회
채널 1 및 2의 Insert Return은 A/D 컨버터에 직접 접근할 수 있게 합니다.
내장 Audient 프리앰프를 거치지 않고 외부 마이크 프리앰프 또는 기타 라인 레벨 소스를 사용하려면:
- 외부 장치의 출력을 필요한 Insert Return에 직접 연결합니다.
- 외부 장치에서 레벨을 설정합니다.
Insert Return을 Direct ADC 입력으로 사용할 때는 iD44 MKII 채널 게인 컨트롤이 적용되지 않습니다.
Insert Return 기준 레벨은 +18 dBu = 0 dBFS입니다.
