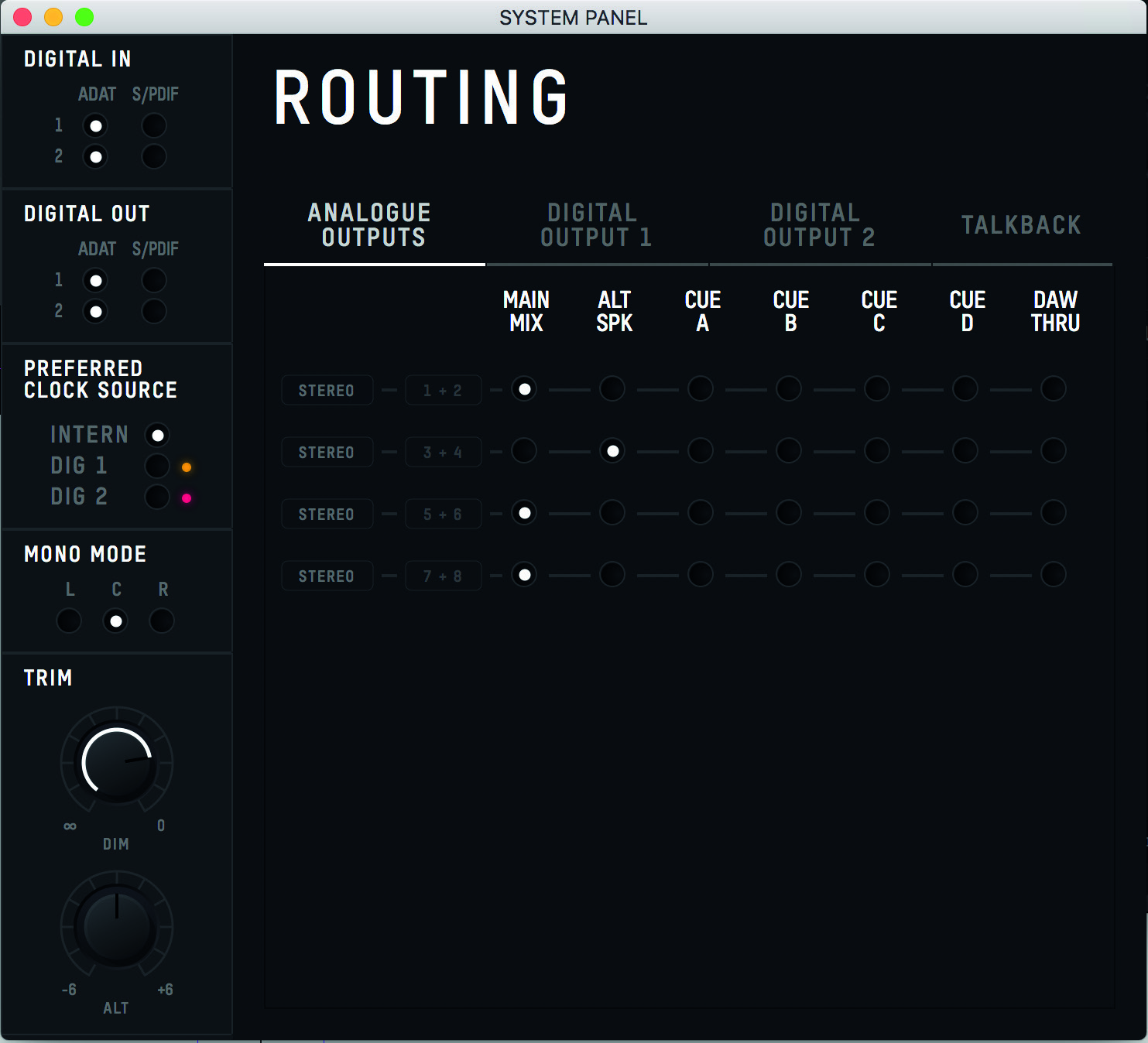

System Panel 및 라우팅
iD Software Mixer의 System Panel을 열어 디지털 I/O, 클로킹, 모니터 동작, 출력 라우팅 및 Talkback을 설정합니다.
디지털 I/O 형식
각 광 연결을 ADAT 또는 S/PDIF로 설정합니다.
디지털 형식과 클록 소스는 별도의 설정입니다. 채널 수와 클로킹 구성은 디지털 I/O 및 클로킹을 참조하십시오.
Preferred Clock Source
iD44 MKII에서 사용할 클록을 선택합니다:
- Internal
- Optical Input 1
- Optical Input 2
외부 광 소스를 선택하면 클록 선택기 옆에 상태가 표시됩니다:
- Red - 클록이 감지되지 않음
- Amber - 다른 샘플 레이트의 클록이 감지됨
- Green - 올바른 샘플 레이트의 유효한 클록
유효한 외부 클록을 사용할 수 없는 경우 외부 소스가 유효해질 때까지 iD44 MKII는 Internal Clock을 사용합니다.
Mono Mode
Mono Mode에서 합산된 모노 모니터 신호를 왼쪽, 오른쪽 또는 양쪽 어디에서 재생할지 결정합니다.
Dim Level
Dim Level은 DIM이 활성화될 때 모니터 신호가 감쇄되는 양을 설정합니다.
ALT Speaker Level
ALT Speaker Level을 사용하여 Main 및 Alt 모니터 시스템 간의 레벨 차이를 보정합니다.
출력 라우팅

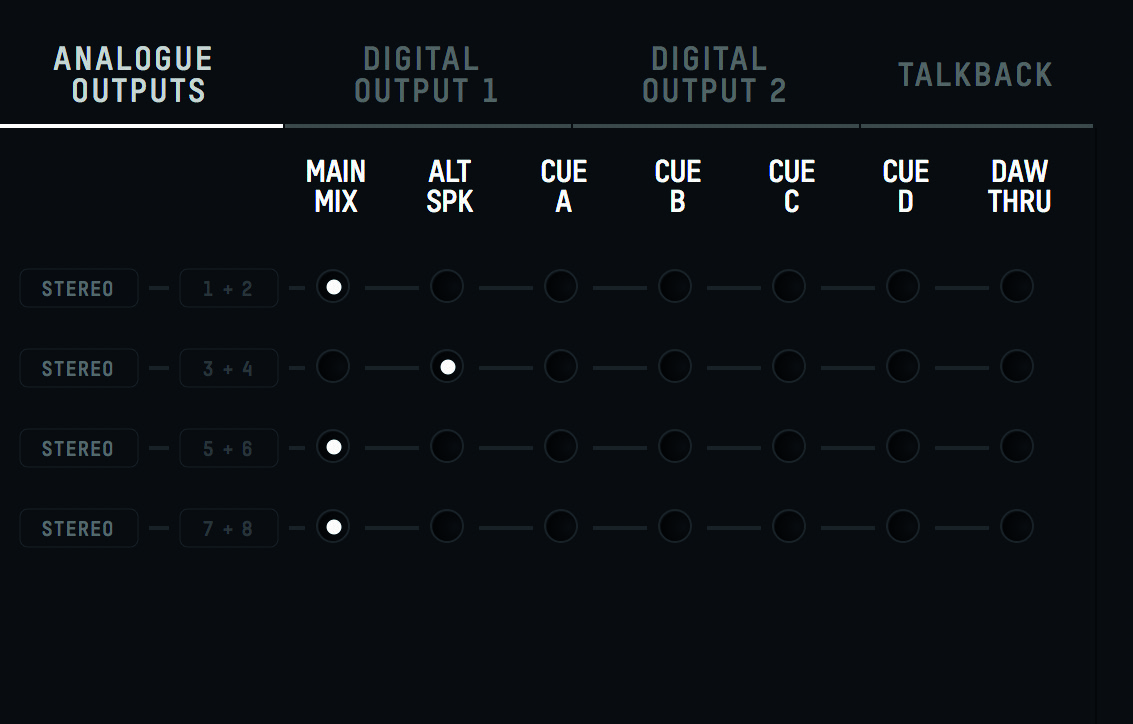

Routing Matrix는 다음 항목에 사용할 수 있습니다:
- Analogue Outputs
- Digital Output 1
- Digital Output 2
Matrix에서 각 출력 대상에 필요한 소스를 할당할 수 있습니다.
Main Mix
Main Mix는 iD Software Mixer의 Master Mix 버스를 선택한 출력으로 라우팅합니다.
ALT
ALT는 ALT 모드가 활성화될 때 Master Mix를 선택한 Alt 스피커 출력으로 라우팅합니다.
Cue A-D
출력은 Cue A, Cue B, Cue C 또는 Cue D에 할당할 수 있습니다. Cue Mix는 자체 Cue Master 레벨을 사용하며 메인 하드웨어 모니터 볼륨 인코더의 제어를 받지 않습니다.
DAW THRU
DAW THRU는 컴퓨터 재생 신호를 선택한 출력으로 직접 라우팅하여 일반 iD Mixer 경로를 우회합니다.
DAW THRU는 라인 및 디지털 출력의 일반 모니터 볼륨 컨트롤을 우회합니다.
스피커 출력을 DAW THRU에 할당하기 전에 DAW 출력 레벨을 낮추거나 외부 모니터 컨트롤러/감쇄기를 사용하십시오. 감쇄되지 않은 DAW THRU 신호는 매우 클 수 있습니다.
예를 들어 Digital Output 1의 채널 1+2를 DAW THRU에 할당하면 DAW 재생 출력 9+10에서 신호를 받습니다.
헤드폰 및 DAW THRU
Headphone 1과 Headphone 2도 Routing Matrix를 통해 할당할 수 있습니다. 헤드폰 출력을 DAW THRU에 할당해도 전용 하드웨어 헤드폰 레벨 컨트롤은 계속 활성화됩니다.
Talkback
Talkback에는 다음 중 하나를 사용할 수 있습니다:
- 사용 가능한 iD44 MKII 아날로그 또는 디지털 입력
- 호스트 컴퓨터에 연결된 외부 오디오 입력 장치

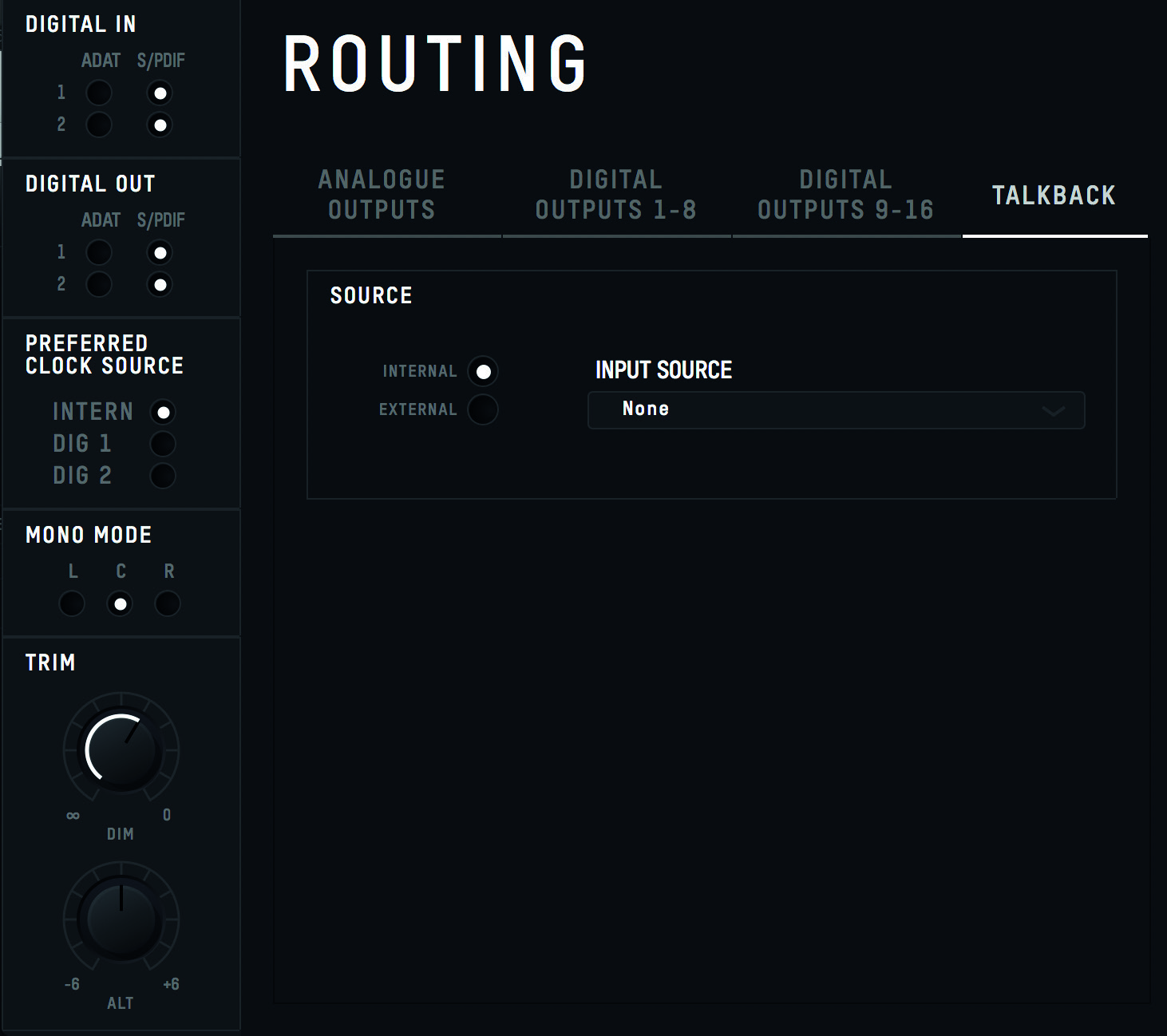

내부 입력
iD44 MKII 입력을 Talkback으로 할당하면 해당 Mixer 채널이 Talkback 채널로 전환됩니다. Talkback 채널 페이더는 Main Mix가 아니라 Cue Mix에 표시됩니다.
외부 장치

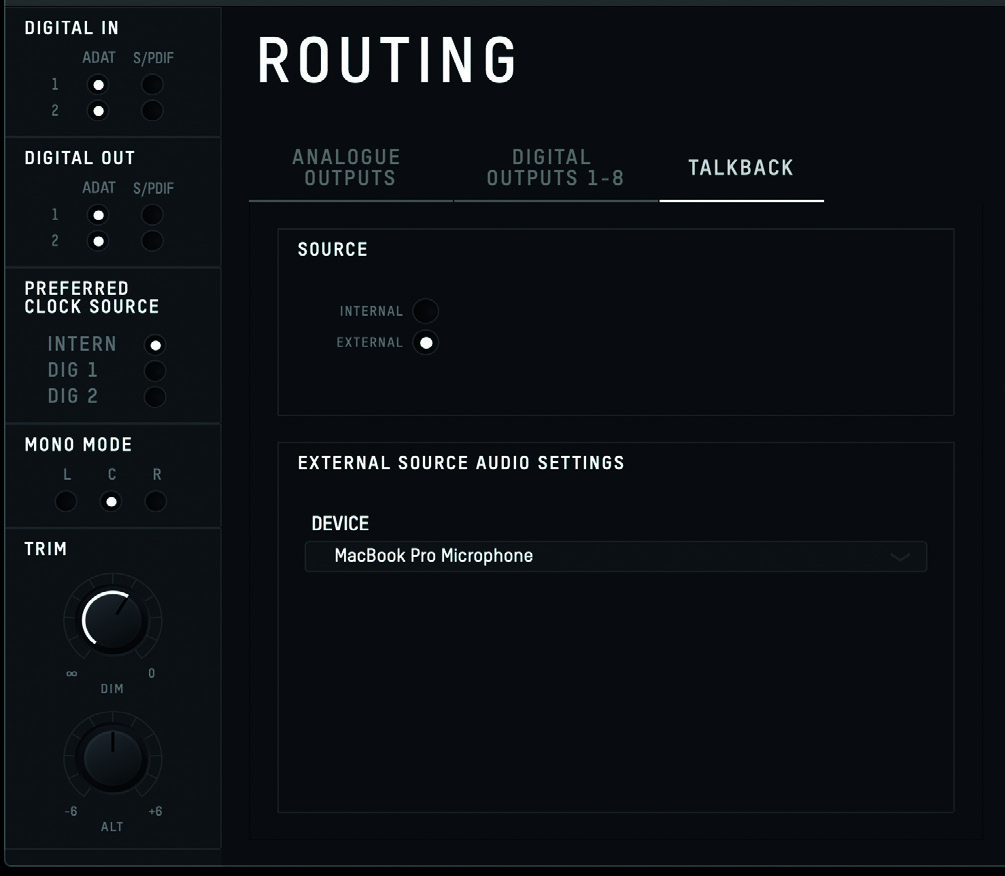

내장 마이크나 USB 마이크처럼 컴퓨터에 연결된 다른 오디오 입력 장치를 사용하려면 External Device를 선택합니다.

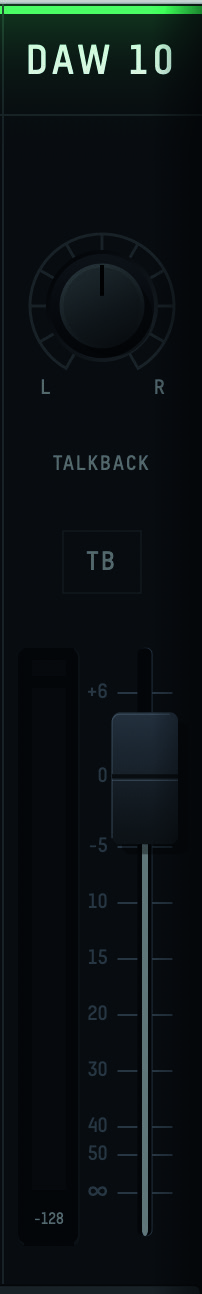

Talkback Device에서 필요한 호스트 입력 장치를 선택합니다. 외부 Talkback 신호는 iD Software Mixer의 DAW 10에 표시됩니다.
Talkback 레벨
필요한 Cue Mix에서 Talkback 레벨을 독립적으로 설정합니다. 전용 하드웨어 TALKBACK 버튼, Mixer의 Talkback 컨트롤 또는 할당된 Function Key로 Talkback을 활성화합니다.
