System Panel 和路由

打开 iD Software Mixer System Panel，配置数字 I/O、时钟、监听行为、输出路由和 Talkback。

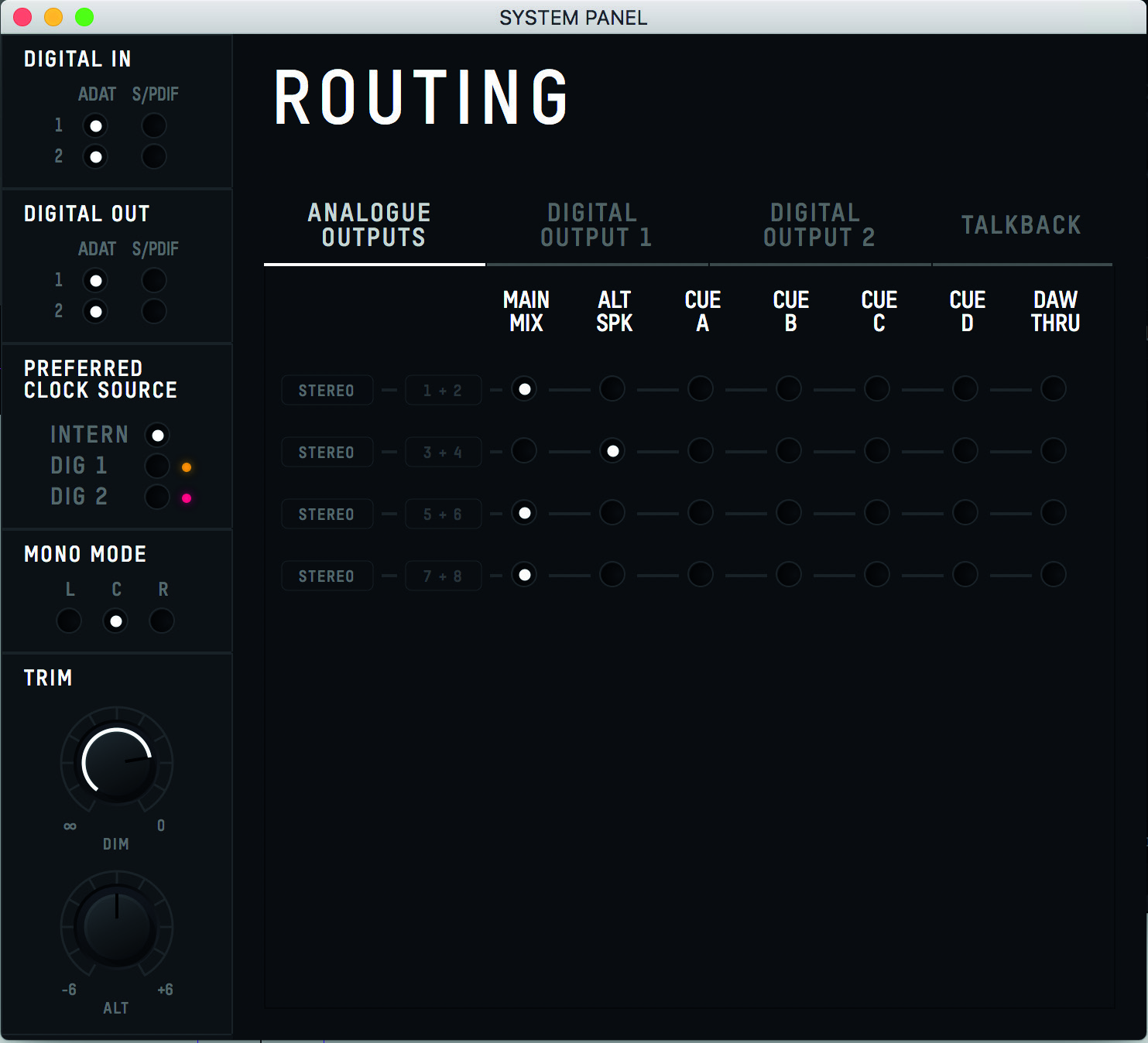

iD44 MKII System Panel 路由视图

Digital I/O Format​

将每组光纤连接配置为 ADAT 或 S/PDIF。

数字格式和 Clock Source 是独立设置。通道数量和时钟配置请参见数字 I/O 和时钟。

Preferred Clock Source​

选择 iD44 MKII 使用的时钟：

  • Internal
  • Optical Input 1
  • Optical Input 2

选择外部光纤信号源时，其状态会显示在 Clock Selector 旁：

  • 红色 - 未检测到时钟
  • 琥珀色 - 检测到时钟，但采样率不同
  • 绿色 - 采样率正确的有效时钟

如果没有可用的有效外部时钟，iD44 MKII 会使用内部时钟，直到外部信号源恢复有效。

Mono Mode​

Mono Mode 决定合并后的单声道监听信号从左、右或两侧播放。

Dim Level​

Dim Level 设置 DIM 启用时监听信号的衰减量。

ALT Speaker Level​

使用 ALT Speaker Level 补偿 Main 和备用监听系统之间的电平差异。

输出路由​

以下项目提供 Routing Matrix：

  • Analogue Outputs
  • Digital Output 1
  • Digital Output 2

矩阵允许每个输出目的地从所需 Source 获取信号。

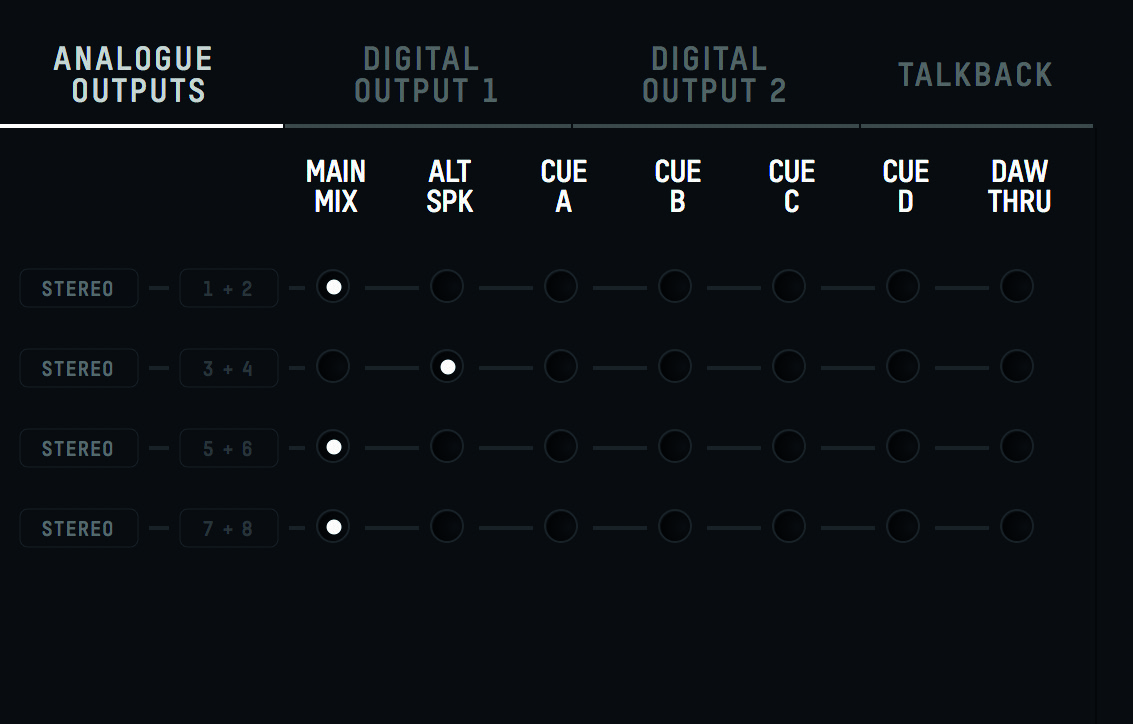

iD44 MKII Routing Matrix，显示 Main Mix、ALT、Cue Mix 和 DAW THRU

Main Mix​

Main Mix 将 iD Software Mixer 的 Master Mix Bus 路由到所选输出。

ALT​

ALT 在 ALT Mode 启用时，将 Master Mix 路由到所选备用扬声器输出。

Cue A-D​

输出可以分配到 Cue A、Cue B、Cue C 或 Cue D。Cue Mix 使用各自的 Cue Master 电平，不受主硬件监听音量编码器控制。

DAW THRU​

DAW THRU 将计算机播放直接路由到所选输出，绕过正常 iD Mixer 路径。

注意

DAW THRU 会绕过线路和数字输出的正常监听音量控制。

将扬声器输出分配给 DAW THRU 前，请降低 DAW 输出电平，或使用外部监听控制器/衰减器。未经衰减的 DAW THRU 信号可能会非常响。

例如，将 Digital Output 1 的通道 1+2 分配给 DAW THRU 时，它们由 DAW 播放输出 9+10 提供信号。

耳机和 DAW THRU​

Headphone 1 和 Headphone 2 也可通过 Routing Matrix 分配。当耳机输出分配到 DAW THRU 时，其独立硬件耳机电平控制仍然有效。

Talkback​

Talkback 可以使用以下任一来源：

  • 可用的 iD44 MKII 模拟或数字输入；
  • 连接到主机计算机的外部音频输入设备。

内部输入​

当 iD44 MKII 输入被分配为 Talkback 时，其 Mixer 通道会成为 Talkback Channel。Talkback Channel 推子会显示在 Cue Mix 中，而不会显示在 Main Mix 中。

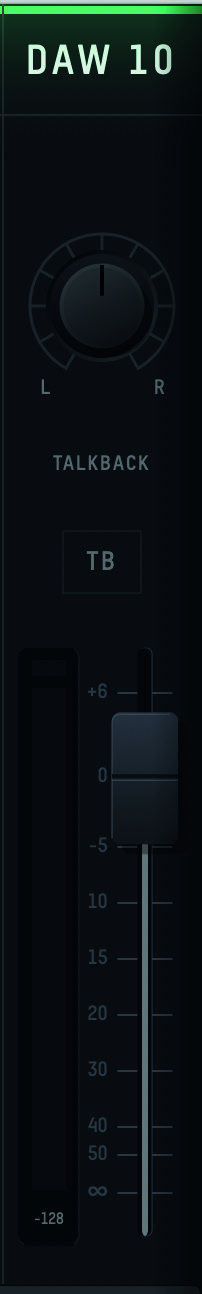

iD44 MKII Cue Mix 中显示的 Talkback Channel

外部设备​

选择 External Device 可使用连接到计算机的其他音频输入设备，例如内置或 USB 麦克风。

使用 Talkback Device 选择所需的主机输入设备。外部 Talkback 信号会在 iD Software Mixer 的 DAW 10 上显示。

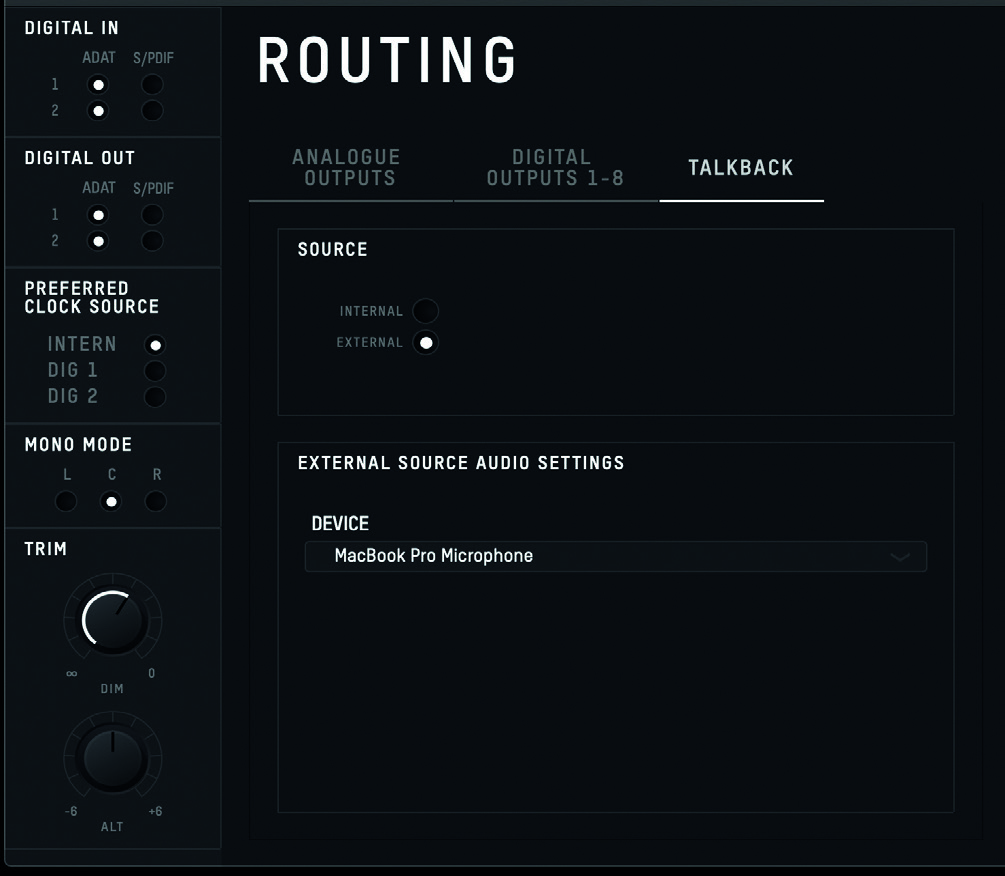

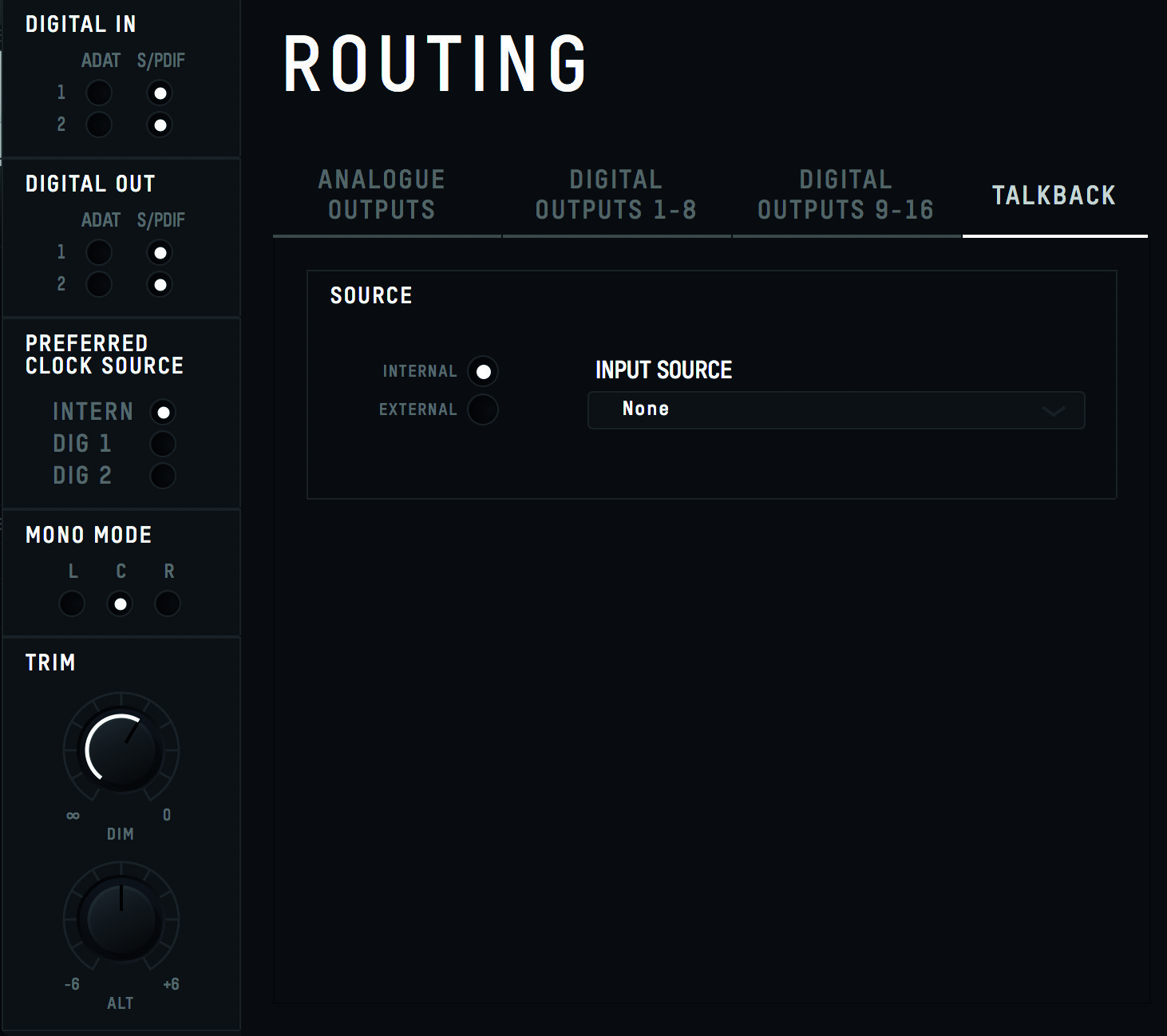

iD44 MKII Talkback 路由和信号源控制 iD44 MKII 外部 Talkback 设备选择

Talkback 电平​

在所需 Cue Mix 中分别设置 Talkback 电平。使用独立硬件 TALKBACK 按钮、Mixer Talkback 控制或已分配的 Function Key 启用 Talkback。
