数字 I/O 和时钟

iD44 MKII 提供两个光纤数字输入、两个光纤数字输出和一个 BNC Word Clock Output。

只要 iD44 MKII 与其他数字音频设备连接，正确配置时钟就至关重要。

光纤数字 I/O​

每个光纤连接都可以使用 ADAT 或光纤 S/PDIF。

ADAT​

采样率每个光纤端口的通道数总通道数
44.1 / 48 kHz816 输入 / 16 输出
88.2 / 96 kHz4，使用 SMUX8 输入 / 8 输出

要在 88.2 或 96 kHz 下使用全部八个 ADAT 通道，需要同时使用两组光纤连接。

光纤 S/PDIF​

每个光纤连接可在最高 96 kHz 采样率下传输两个 S/PDIF 音频通道。

在 iD Mixer System Panel 中配置数字格式。

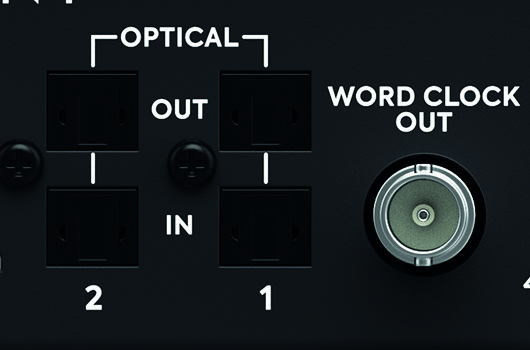

iD44 MKII 双光纤数字 I/O 和 Word Clock 输出

Word Clock Output​

iD44 MKII 提供 BNC Word Clock Output，工作采样率为 44.1、48、88.2 或 96 kHz。

important

BNC 接口仅用于输出。

iD44 MKII 无法通过 BNC 接收外部时钟。如需将 iD44 MKII 同步到其他设备，时钟必须通过其中一个光纤输入接收。

无论 iD44 MKII 使用内部时钟还是同步到外部光纤信号源，Word Clock Output 都会跟随 iD44 MKII 当前运行的采样率。

理解数字时钟​

所有以数字方式连接的设备必须使用同一时钟。一个设备为系统提供时钟，其余数字设备同步到该设备。

时钟配置不正确可能导致爆音、噼啪声、失真或其他数字音频错误。

使用 iD44 MKII 作为时钟源​

将 Preferred Clock Source 设置为 Internal。

连接的设备可以通过光纤输出或 BNC Word Clock Output 接收 iD44 MKII 的时钟。

通过 BNC 为外部设备提供时钟​

使用 75 Ω BNC 字时钟线，将 iD44 MKII Word Clock Output 连接到外部设备的 Word Clock Input。

连接多个设备时，可使用 BNC T 型接头分配时钟。只有链路中的最后一个设备应启用 75 Ω 终端匹配。

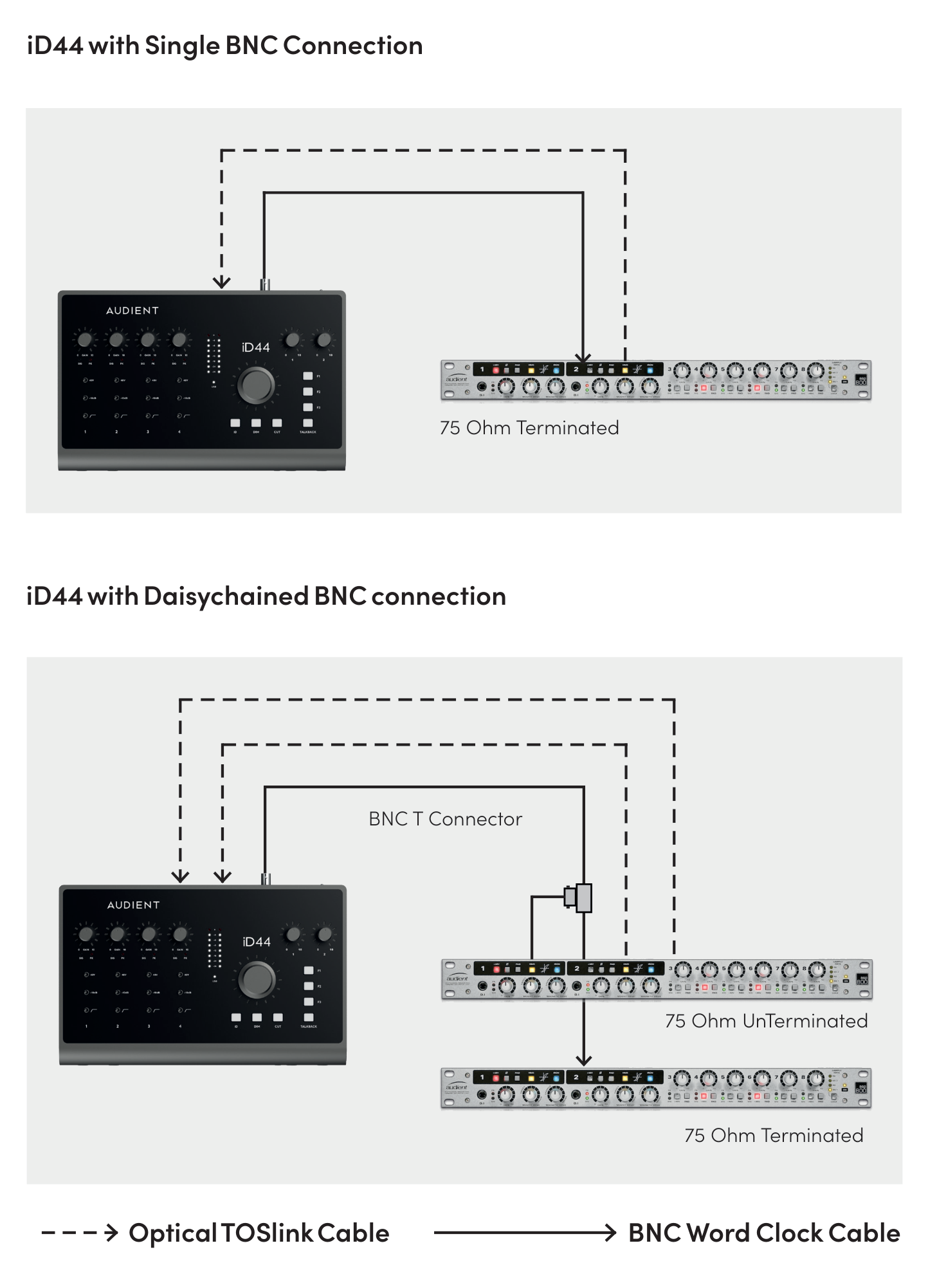

iD44 MKII 单设备和菊花链 BNC Word Clock 示例

将 iD44 MKII 同步到外部设备​

  1. 将外部设备的光纤输出连接到 iD44 MKII 光纤输入。
  2. 将外部设备配置为提供时钟。
  3. 在 iD Mixer 中，将 Preferred Clock Source 设置为接收该信号的光纤输入。
  4. 将对应的数字输入格式设置为 ADAT 或 S/PDIF。
  5. 确保外部设备、iD44 MKII 和 DAW 使用相同采样率。
  6. 检查时钟状态指示为绿色。

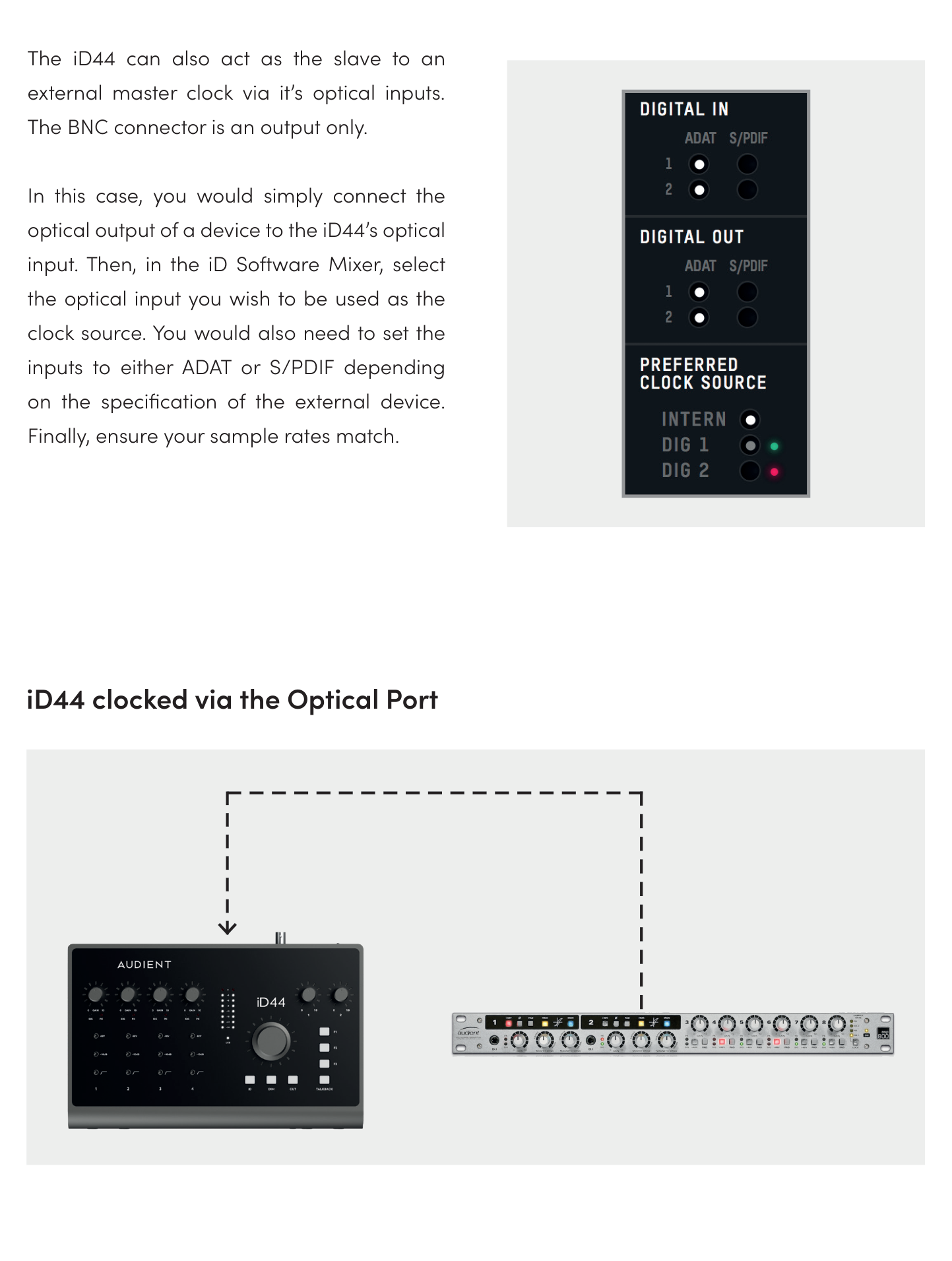

iD44 MKII 通过光纤数字输入同步到外部设备

时钟状态​

  • 红色 — 未检测到时钟信号
  • 琥珀色 — 检测到时钟，但采样率不同
  • 绿色 — 检测到采样率正确的有效时钟

如果所选外部时钟无效，iD44 MKII 会使用内部时钟，直到检测到有效的外部时钟。
